Описание
Общее описание продукта

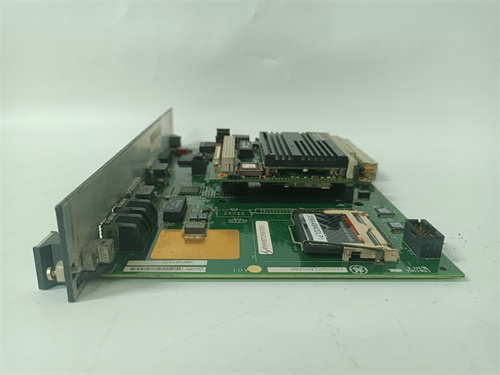

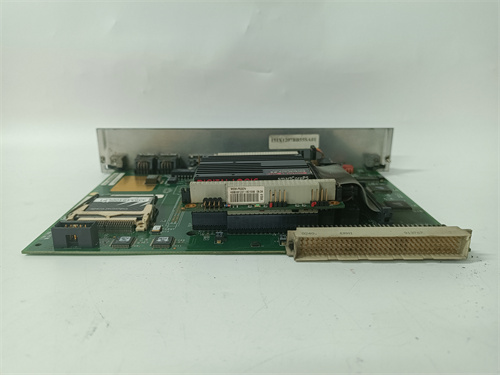

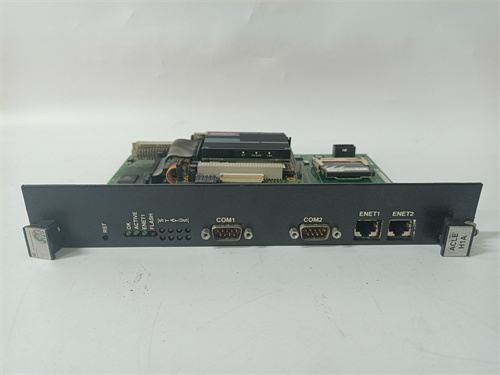

Основным объектом рассмотрения — GE IS215ACLEH1BB (ссылка на продукт: [вставить ссылку]). Это промышленный аналоговый входной модуль компании GE Digital Energy, разработанный для интеграции с контроллерами семейства GE Mark VIe и системами автоматизации энергетических объектов (турбины, генераторы, газовые электростанции). GE IS215ACLEH1BB специализируется на точном сборе аналоговых сигналов от датчиков температуры, давления, расхода и других устройств, обеспечивая надежную передачу данных в контроллер для регулирования критических процессов. Благодаря высокой точности и устойчивости к внешним помехам, GE IS215ACLEH1BB гарантирует стабильность работы энергетического оборудования, а глубокая интеграция с экосистемой GE упрощает конфигурацию и обслуживание. Особенно ценной является его термостойкость и расширенная диагностика, что делает модуль подходящим для суровых эксплуатационных условий.
Технические параметры продукта
- Тип устройства: Аналоговый входной модуль для контроллеров GE Mark VIe
- Количество каналов: 8 независимых аналоговых входов (дифференциальные, настраиваемые)
- Поддерживаемые сигналы: 4–20 мА DC, 0–10 В DC, 0–5 В DC, термопары (типы J, K, T, E), RTD (Pt100, Pt1000)
- Точность измерения: ±0,05% от полного диапазона (при 25 °C); температурная дрейф ≤ 30 ppm/°C
- Частота дискретизации: 20 Гц на канал (для сбора данных из среднебыстрых процессов)
- Изоляция: Галваническая изоляция (2500 В AC) между каналами, 5000 В AC между модулем и шиной контроллера
- Рабочая температура: от -20 °C до +70 °C
- Влажность: До 95% (без конденсации)
- Питание: 24 В DC (получается от шейна контроллера GE Mark VIe), потребляемая мощность ≤ 4 Вт
- Габаритные размеры: 90 мм × 120 мм × 30 мм (компактный дизайн для плотного монтажа в шкафах контроллеров)
- Класс защиты: IP20 (для монтажа в закрытых распределительных щитах безопасной зоны)
- Монтаж: Разъемное крепление к шейну контроллера GE Mark VIe или DIN-рейковое крепление (совместимо с 35 мм стандартными рейками)
- Дополнительные функции: LED-индикаторы состояния каналов и питания, диагностика обрыва кабеля/короткого замыкания, онлайн-диагностика через ПО GE CIMPLICITY, логирование ошибок (последние 200 записей), поддержка обновления прошивки по сети
Преимущества и особенности
- Высокая точность и стабильность: С точностью ±0,05% и низким температурным дрейфом GE IS215ACLEH1BB идеально подходит для измерения критических параметров — например, температуры пара в турбинах или давления в газовых трубопроводах. Это исключает искажения данных, которые могли бы привести к неверному регулированию и аварийным ситуациям.
- Строгая защита от помех и перепадов напряжения: Галваническая изоляция 5000 В AC защищает GE IS215ACLEH1BB от электромагнитных помех от мощного электрооборудования (турбины, трансформаторы) и молниевых разрядов — актуально для открытых энергетических площадок. Защита от обрыва кабеля и короткого замыкания автоматически сигнализирует об ошибках, позволяя операторам своевременно устранить проблемы.
- Глубокая интеграция с системами GE: GE IS215ACLEH1BB автоматически распознается контроллерами GE Mark VIe, и его конфигурация осуществляется через стандартное ПО GE CIMPLICITY. Поддержка native-интерфейсов GE обеспечивает синхронную передачу данных в реальном времени, упрощая коммиссиюрование и минимизируя риск несовместимости с другими компонентами системы управления турбиной.
- Универсальность в поддержке сигналов: Поддержка всех основных типов аналоговых сигналов (от стандартных 4–20 мА до специфических термопар и RTD) позволяет использовать GE IS215ACLEH1BB для подключения разных датчиков в одном шкафу — например, датчиков температуры (термопары K) и расхода (4–20 мА) в системе охлаждения генератора. Это сокращает количество оборудования и упрощает монтаж.
- Простота диагностики и обслуживания: LED-индикаторы на каждом канале позволяют операторам быстро определить состояние датчика (нормальный сигнал/обрыв/короткое замыкание) без подключения дополнительного оборудования. Онлайн-диагностика через CIMPLICITY предоставляет детальную информацию о причинах ошибок, сокращая время поиска неисправностей и простоя оборудования.
Случаи применения в отраслях
- Электроэнергетика (газовые электростанции): GE IS215ACLEH1BB собирает сигналы от датчиков температуры газа (термопары J) и давления в турбине (4–20 мА), передавая данные в контроллер GE Mark VIe. Точность ±0,05% гарантирует, что параметры турбины регулируются с минимальной ошибкой, улучшая эффективность выработки электроэнергии и снижая расход топлива.
- Тяжелая энергетика (паровые турбины ТЭЦ): Модуль обрабатывает сигналы от датчиков уровня пара (RTD Pt100) и расхода воды (0–10 В DC), передавая данные в систему мониторинга. GE IS215ACLEH1BB работает в диапазоне температур от -15 °C до +65 °C (характерном для технических помещений ТЭЦ), а высокая изоляция защищает от помех от трансформаторов.
- Газовая промышленность (компрессорные станции): GE IS215ACLEH1BB подключает 8 датчиков давления в компрессорах (4–20 мА), передавая сигналы в контроллер GE Mark VIe. Диагностика обрыва кабеля предотвращает остановку компрессора при сбое датчика, защищая дорогостоящее оборудование.
- Атомная энергетика (вспомогательные системы): Модуль контролирует сигналы от датчиков температуры охлаждающей воды (термопары E) и уровня жидкости в резервуарах (RTD Pt1000), обеспечивая соответствие параметров требованиям безопасности. Логирование ошибок помогает анализировать частоту сбоев и планировать техническое обслуживание.
Сравнение с конкурентами
В таблице ниже представлено сравнение GE IS215ACLEH1BB с аналогичными аналоговыми входными модулями:
| Параметр | GE IS215ACLEH1BB | Siemens S7-1500 SM 331 (6ES7331-7NF10-0AB0) | ABB PM861K01 |
|---|---|---|---|
| Количество каналов | 8 (дифференциальные) | 8 (单端 /дифференциальные) | 4 (дифференциальные) |
| Точность измерения | ±0,05% | ±0,1% | ±0,1% |
| Изоляция (модуль/система) | 5000 В AC | 2500 В AC | 2500 В AC |
| Совместимость с системами | GE Mark VIe | Siemens S7-1500/PCS 7 | ABB AC800M/DCS 800xA |
| Поддерживаемые сигналы | 4–20 мА, 0–10 В, 热电偶，RTD | 4–20 мА, 0–10 В, RTD | 4–20 мА |
| Цена (примерная) | Средняя–Высокая | Средняя | Средняя |
Ключевые различия: GE IS215ACLEH1BB выделяется большим количеством каналов, более высокой точностью и изоляцией, а также глубокой интеграцией с контроллерами GE Mark VIe по сравнению с аналогами. Siemens SM 331 имеет одинаковое количество каналов, но низкую точность и изоляцию, а ABB PM861K01 — меньше каналов и ограниченную поддержку сигналов. Для проектов с оборудованием GE GE IS215ACLEH1BB является оптимальным выбором благодаря native-интеграции и соответствию требованиям энергетики.
Советы по выбору
- Проверьте совместимость с контроллером: GE IS215ACLEH1BB идеально подходит для контроллеров GE Mark VIe. Для систем других брендов (Siemens S7-1500, ABB AC800M) лучше выбрать брендовые модули для обеспечения полной совместимости.
- Оцените количество подключаемых датчиков: 8 каналов позволяют подключить до 8 датчиков. Для проектов с > 8 датчиками можно подключить несколько GE IS215ACLEH1BB через шину контроллера GE, что обеспечивает масштабируемость без сложных модификаций.
- Учтите требования к точности: Для процессов, где допустимая ошибка ≤ 0,1% (например, регулирование турбин, генераторов), GE IS215ACLEH1BB с ±0,05% подходит лучше, чем модули с более низкой точностью.
- Определите тип используемых сигналов: Если проект включает термопары или RTD (например, в энергетике), GE IS215ACLEH1BB — идеальный выбор. Для простых систем с только 4–20 мА сигналами можно рассмотреть более экономичные модели.
Меры предосторожности
- Соблюдайте правила подключения сигналов: При подключении термопар строго соблюдайте полярность и используйте кабели соответствующего типа. Для RTD используйте четырехпроводное соединение, чтобы компенсировать падение напряжения на длинных кабелях — неправильное подключение приведет к искажениям сигнала GE IS215ACLEH1BB.
- Отключите питание при монтаже: Перед подключением модуля к шейну или заменой кабелей отключите источник питания контроллера GE Mark VIe — это предотвращает риск электротравмы и повреждения шейна или модуля.
- Используйте экранированные кабели: Для длинных кабелей (более 100 м) используйте экранированные витые пары, подключая экран только с одной стороны (к земле контроллера). Это увеличивает устойчивость к электромагнитным помехам и сохраняет точность измерения.
- Регулярно выполняйте калибровку: Каждый год выполняйте калибровку через ПО GE CIMPLICITY — это компенсирует температурную дрейф и сохраняет точность ±0,05%. Пропуск калибровки может привести к постепенному снижению качества данных и нарушению требованиям к процессу.
- При замене используйте только оригинальные модули: Неоригинальные аналоги GE IS215ACLEH1BB не соответствуют требованиям к точности и изоляции, могут привести к искажению данных или повреждению контроллера, что увеличивает риск аварий.
IS215ACLEH1BB
