Описание продукта

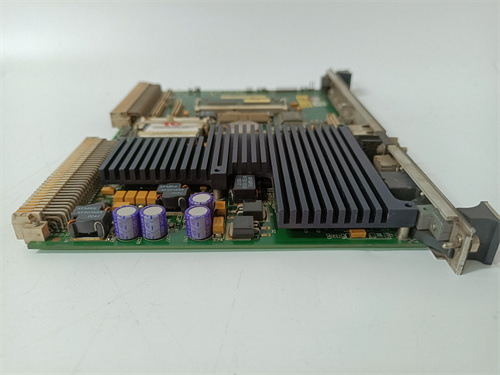

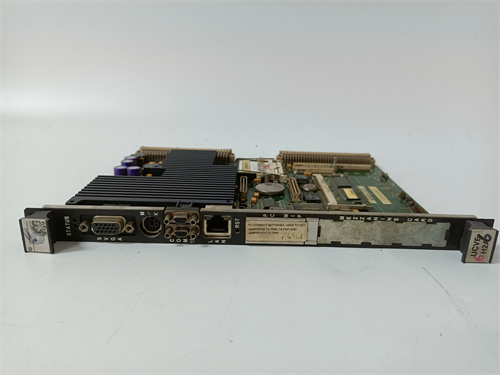

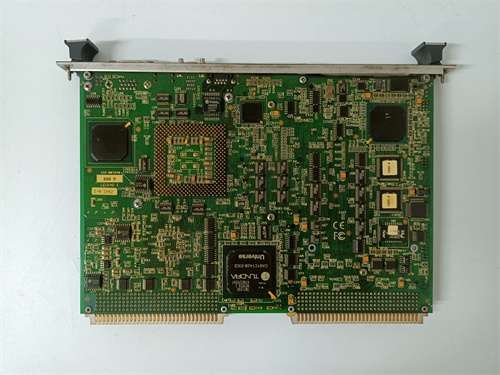

GE IS215UCVEH2AB — это многофункциональный модуль для измерения вибрации, осевого смещения и скорости вращения вращательных механизмов, разработанный для интеграции в системы автоматизации GE Mark VIe. Основная задача GE IS215UCVEH2AB — принимать сигналы от индуктивных сенсоров (например, вибрационных датчиков GE 3300) и преобразовывать их в цифровые данные с высокой точностью, передавая информацию в центральный контроллер Mark VIe для реального мониторинга и выявления признаков износа оборудования (например, износ подшипников, несоосность роторов).
Благодаря встроенным алгоритмам анализа вибрации, GE IS215UCVEH2AB автоматически обрабатывает сигналы, выявляя аномалии (например, резкое увеличение амплитуды вибрации) и отправляя предупреждающие сигналы операторам — это позволяет проводить прогностическое обслуживание, вместо реактивного, и избежать внеплановых остановок. GE IS215UCVEH2AB поддерживает до 4 независимых каналов измерения, что позволяет мониторить несколько точек на одном механизме (например, передний и задний подшипники турбины) одновременно.
Особенно важна роль GE IS215UCVEH2AB в системах с требованиями к функциональной безопасности — например, в турбинах ТЭС или газовых турбинах электростанций, где отказ механизма может привести к катастрофическим последствиям. GE IS215UCVEH2AB проходит строгие тесты на соответствие стандартам IEC 61508 (SIL 2) и GE, включая проверку на устойчивость к электромагнитным помехам (EMC) и экстремальным температурам, что гарантирует надежность в тяжелых промышленных условиях.
Дополнительным преимуществом GE IS215UCVEH2AB является глубокая интеграция с ПО GE CIMPLICITY HMI/SCADA — это позволяет операторам визуализировать данные в реальном времени, строить тренды вибрации и генерировать отчеты о состоянии оборудования. Каждый GE IS215UCVEH2AB также имеет расширенные функции самодиагностики, которые выявляют неисправности в сигналах сенсоров (обрыв кабеля, выход за пределы диапазона) и сигнализируют о проблемах в контроллер Mark VIe, ускоряя устранение сбоев.
Технические параметры
- Тип модуля: Модуль мониторинга вибрации, осевого смещения и скорости вращения
- Количество каналов: 4 независимых канала измерения
- Поддерживаемые типы сенсоров:
- Индуктивные вибрационные датчики (например, GE 3300, Bently Nevada 3301)
- Датчики осевого смещения (DC-сигналы 0–10 В)
- Датчики скорости вращения (через сигналы от зубчатых дисков)
- Характеристики измерения:
- Вибрация: Диапазон амплитуды 0–500 мкм (пиковое значение), частотный диапазон 0.1–1000 Гц
- Осевое смещение: Диапазон 0–5 мм (с разрешением 0.01 мм)
- Скорость вращения: 0–36000 об/мин (разрешение 1 об/мин)
- Электрические характеристики:
- Питание: 24 В DC (текущий расход ≤ 200 мА)
- Тип выходного сигнала: Цифровой (EtherNet/IP, для передачи в Mark VIe)
- Изоляция: Класс изоляции 2500 В АС (между каналами и корпусом)
- Рабочие условия:
- Температура: -40 °C до +70 °C
- Влажность: 5% – 95% (без конденсации)
- Уровень защиты (IP): IP20 (для монтажа в шасси Mark VIe)
- Устойчивость к EMC: Соответствует EN 61000-6-2 (промышленные среды)
- Сертификации: IEC 61508 (SIL 2), ATEX Zone 2, UL 508, CE
- Совместимость: Контроллер GE Mark VIe, сенсоры GE 3300, ПО GE CIMPLICITY HMI/SCADA
Преимущества и особенности
- Многофункциональность: Одновременно измеряет вибрацию, осовое смещение и скорость вращения, что экономит пространство в шкафу и сокращает затраты на покупку отдельных модулей.
- Высокая точность: Разрешение до 0.01 мм для осевого смещения и 0.1 Гц для частот вибрации делает GE IS215UCVEH2AB подходящим для детектирования даже минимальных аномалий в работе механизмов.
- Прогностическая диагностика: Встроенные алгоритмы анализа позволяют выявлять признаки износа на ранней стадии, поддерживая стратегию прогностического обслуживания и снижая время простоя оборудования.
- Совместимость с GE экосистемой: Глубокая интеграция с контроллером Mark VIe и ПО CIMPLICITY упрощает настройку, мониторинг и формирование отчетов, без необходимости дополнительных адаптеров.
- Безопасность SIL 2: Сертификация IEC 61508 SIL 2 подтверждает, что GE IS215UCVEH2AB соответствует требованиям функциональной безопасности, критически важным для опасных производств.
Примеры применения в отраслях
- Энергетика (ТЭС/ГЭС): В турбинах паровых электростанций GE IS215UCVEH2AB мониторит вибрацию роторов и осовое смещение вала турбины. При увеличении вибрации выше допустимого уровня модуль сигнализирует контроллеру Mark VIe, который снижает нагрузку на турбину или останавливает ее, предотвращая разрушение подшипников.
- Нефтегазовая отрасль: На компрессорных станциях газопроводов GE IS215UCVEH2AB измеряет вибрацию роторов компрессора и скорость вращения. Данные передаются в SCADA-систему, позволяя операторам выявлять износ запчастей и планировать замену до возникновения аварии.
- Металлургия: В электродвигателях прокатных станков GE IS215UCVEH2AB контролирует вибрацию статора и ротора. При обнаружении несоосности модуль отправляет сигнал на контроллер, который корректирует положение двигателя, улучшая качество прокатной продукции и продлевая срок службы оборудования.
- Химическая промышленность: В агитаторах реактивных сосудов GE IS215UCVEH2AB мониторит вибрацию привода. Резкое увеличение вибрации может указывать на деформацию агитатора — модуль сигнализирует об этом, позволяя остановить процесс и избежать смешивания реактивов с ошибкой.
Сравнение с конкурентами
Сравним GE IS215UCVEH2AB с аналогичными модулями мониторинга вращательных механизмов — Bently Nevada 3500/42 и Siemens S7-1500 SM 1231 (с модулем вибрации):
| Параметр | GE IS215UCVEH2AB | Bently Nevada 3500/42 | Siemens S7-1500 SM 1231 |
|---|---|---|---|
| Количество каналов | 4 | 2 | 2 (с дополнительным модулем) |
| Поддерживаемые параметры | Вибрация, осовое смещение, скорость | Вибрация, осовое смещение | Вибрация (только амплитуда) |
| Сертификация SIL | SIL 2 | SIL 3 | SIL 1 |
| Совместимость с системами | GE Mark VIe | Bently Nevada 3500 | Siemens S7-1500 |
| Частотный диапазон | 0.1–1000 Гц | 0.1–1000 Гц | 1–500 Гц |
| Цена (примерная) | Высокая | Очень высокая | Средняя |
Преимущество GE IS215UCVEH2AB — это большее количество каналов и поддержка трех ключевых параметров (вибрация, осовое смещение, скорость) одновременно, что делает его универсальнее для комплексного мониторинга механизмов. Кроме того, он более доступен по цене, чем Bently Nevada 3500/42, и имеет более высокий уровень безопасности, чем Siemens SM 1231, что критично для энергетических и нефтегазовых объектов.
Рекомендации по выбору
- Выбирайте GE IS215UCVEH2AB, если используете систему автоматизации GE Mark VIe — модуль гарантирует идеальную совместимость и максимальную интеграцию с существующей инфраструктурой.
- Остановитесь на GE IS215UCVEH2AB, если нужно комплексно мониторить 3+ параметра вращательных механизмов (например, турбины с несколькими подшипниками) — его 4 канала и многофункциональность покрывают такие требования.
- Учтите требования к безопасности: для систем с требованием SIL 2 (например, газовые турбины электростанций) GE IS215UCVEH2AB подходит лучше, чем Siemens SM 1231 (SIL 1), а при более низком бюджете — более выгоден, чем Bently Nevada 3500/42 (SIL 3).
- Для частотных диапазонов 0.1–1000 Гц (например, мониторинг низкочастотных вибраций в компрессорах) GE IS215UCVEH2AB является предпочтительным выбором, так как Siemens SM 1231 ограничен диапазоном 1–500 Гц.
Меры предосторожности
- Калибровка сенсоров: Перед подключением к GE IS215UCVEH2AB калибруйте все сенсоры (вибрационные, осевые) с использованием эталонных устройств — неправильная калибровка приведет к неточным измерениям и ложным сигналам аварии.
- Проверка кабелей: Используйте только экранированные кабели для подключения сенсоров к модулю — это уменьшает электромагнитные помехи и сохраняет точность сигналов.
- Совместимость сенсоров: Используйте только сенсоры, рекомендованные GE (например, 3300) — подключение несовместимых сенсоров может повредить GE IS215UCVEH2AB или вызвать сбой в измерениях.
- Охлаждение: В условиях температуры > 60 °C обеспечьте принудительную охлаждение шкафа с GE IS215UCVEH2AB (вентиляторы, жидкостное охлаждение) — перегрев снижает стабильность работы модуля.
- Резервные данные: Регулярно архивируйте данные мониторинга через ПО CIMPLICITY — это поможет анализировать тенденции износа оборудования и планировать обслуживание.
