Описание
Общая информация о продукте и ссылка

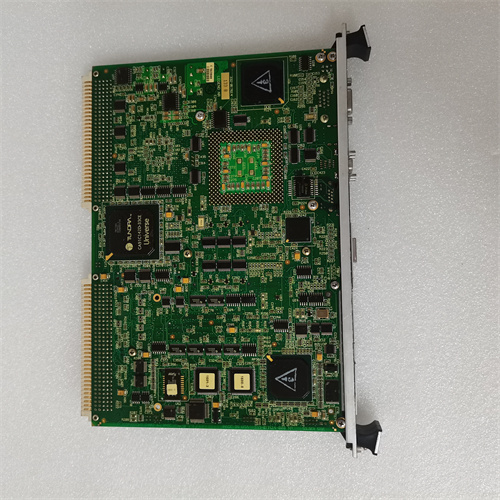

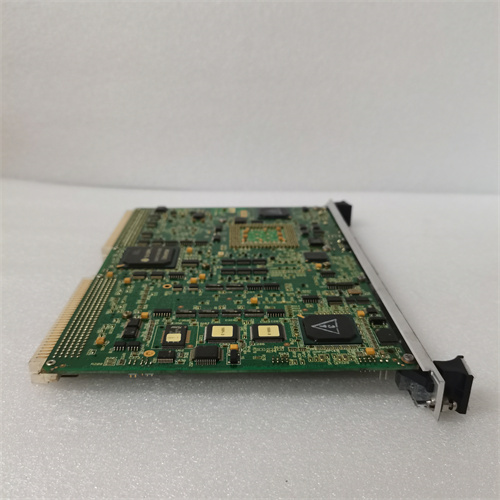

Первым делом стоит представить ключевой компонент систем питания для энергетических установок от бренда GE — модель IS215UCVEH2AF, которая относится к серии модулей регулируемого источника питания для системы управления турбинами GE Mark VIe. Ссылка на продукт GE IS215UCVEH2AF будет предоставлена позже, но уже сейчас важно подчеркнуть, что GE IS215UCVEH2AF обеспечивает стабильное и регулируемое постоянное напряжение для питания чувствительных электронных компонентов Mark VIe (процессорные модули, аналоговые модули I/O, коммуникационные интерфейсы), являясь критическим элементом для надежности всей системы. Благодаря высокой точности регулировки и защите от внешних факторов, GE IS215UCVEH2AF широко используется в газовых, паровых и гидротурбинных установках, где даже небольшие перепады напряжения могут привести к сбоям управления.
Описание продукта
GE IS215UCVEH2AF — это регулируемый модуль источника питания для системы GE Mark VIe, разработанный для преобразования входного переменного тока (AC) или постоянного тока (DC) в стабильное низковольтное постоянное напряжение (DC) с возможностью точной регулировки. Модуль GE IS215UCVEH2AF отличается высокой степенью адаптивности: он поддерживает широкий диапазон входного напряжения, что позволяет использовать его в сетях с нестабильным напряжением (например, в удаленных гидроэлектростанциях с переменной нагрузкой на электросеть).
Конструкция GE IS215UCVEH2AF учитывает специфику работы в турбинных помещениях: корпус модуля устойчив к вибрациям (до 10 Гц), температурным колебаниям (-20 °C до +70 °C) и электромагнитным помехам (EMC класс 3), а также оснащен системой активного охлаждения (вентилятор с регулируемой скоростью) — это предотвращает перегрев при длительной работе на максимальной нагрузке и в условиях повышенных температур. Модуль GE IS215UCVEH2AF использует современную схему синусоидального выпрямления и PWM-регуляции, что обеспечивает выходное напряжение с низким уровнем пульсаций (<1 %) — критично для питания аналоговых модулей I/O Mark VIe, где высокая стабильность напряжения напрямую влияет на точность измерения сигналов.
Особенно важно отметить, что GE IS215UCVEH2AF поддерживает функцию избыточности (N+1 redundancy): несколько модулей можно подключить параллельно, при этом система автоматически распределяет нагрузку между ними, а при отказе одного модуля оставшиеся продолжают обеспечивать полную мощность. Это устраняет одиночные точки отказа и гарантирует непрерывное питание системы Mark VIe. Модуль GE IS215UCVEH2AF также оснащен расширенными функциями защиты: от перегрузки (OCP), короткого замыкания (SCP), переvoltaжа (OVP), понижения входного напряжения (UVP) и перегрева (OTP) — это предотвращает повреждение как самого модуля, так и подключенных компонентов Mark VIe.
Кроме того, GE IS215UCVEH2AF интегрируется с системой диагностики Mark VIe через внутреннюю шину данных: он передавает в контроллер информацию о входном/выходном напряжении, токе, температуре и состоянии охлаждения, позволяя операторам в реальном времени отслеживать работу источника питания. Модуль GE IS215UCVEH2AF также поддерживает горячую замену (hot swap) — его можно заменить без отключения всей системы, что сокращает время простоя при обслуживании.
Технические параметры
- Тип модуля: Регулируемый источник питания для системы GE Mark VIe.
- Входное напряжение: 85–264 В AC (50/60 Гц) или 120–370 В DC (универсальный диапазон для разных сетей).
- Выходное напряжение: 24 В DC ±0,5 % (регулируемое в диапазоне 22–26 В DC для адаптации к нагрузке).
- Максимальный выходной ток: 20 А (один модуль); при параллельном подключении — до 100 А (5 модулей в схеме N+1).
- Эффективность: >92 % (в диапазоне нагрузки 30–100 %), что минимизирует тепловыделение.
- Уровень пульсаций выходного напряжения: <1 % (плавное напряжение для чувствительных компонентов).
- Защита: OCP, SCP, OVP, UVP, OTP (стандартно); защита от электромагнитных помех EMC класс 3.
- Диапазон рабочих температур: -20 °C до +70 °C (подходит для экстремальных условий).
- Совместимость: Полная совместимость с компонентами GE Mark VIe (контроллеры IS420UCSBH4A, модули I/O IS210IAIH1A).
Преимущества и особенности
- Высокая стабильность выходного напряжения: Точность ±0,5 % и низкие пульсации (<1 %) гарантируют безопасную работу аналоговых и цифровых компонентов Mark VIe, исключая сбои из-за перепадов напряжения.
- Отказоустойчивость (N+1 redundancy): Параллельное подключение модулей распределяет нагрузку и обеспечивает непрерывное питание при отказе одного из них — критично для энергетических объектов категории “непрерывного производства”.
- Адаптивность к входному напряжению: Широкий диапазон входного напряжения (85–264 В AC / 120–370 В DC) позволяет использовать GE IS215UCVEH2AF в сетях с нестабильным напряжением (например, удаленные электростанции).
- Расширенная защита: Функции защиты от перегрузки, короткого замыкания и перегрева предотвращают повреждение оборудования, снижая затраты на ремонт.
- Интеграция с диагностикой Mark VIe: Передача данных о состоянии модуля в контроллер позволяет операторам предвидать отказы и проводить плановое обслуживание.
Примеры применения в отраслях
- Газовые электростанции (ГЭС): В ГЭС GE IS215UCVEH2AF питает систему управления газотурбиной Mark VIe, включая процессорные модули и аналоговые модули I/O (для считывания температуры газового выхлопа и давления в камере сгорания). Широкий диапазон входного напряжения GE IS215UCVEH2AF стабильно работает даже при перепадах напряжения в электросети ГЭС, а схема redundancy гарантирует, что питание не прерывается при отказе одного модуля.
- Паровые электростанции (ТЭЦ): В ТЭЦ GE IS215UCVEH2AF обеспечивает питание модулей управления котлом и паротурбиной. Высокая эффективность модуля (>92 %) снижает тепловыделение в шкафу автоматизации, а система активного охлаждения предотвращает перегрев даже в условиях повышенных температур в турбинном зале.
- Гидроэлектростанции (ГЭС): В удаленных ГЭС с нестабильной электросетью GE IS215UCVEH2AF адаптируется к перепадам входного напряжения и стабильно питает контроллеры Mark VIe, отвечающие за регулировку гидрогребней. Функция горячей замены позволяет обслуживать модуль без остановки гидротурбины, что критично для сезонных периодов высокой воды.
- Когенерационные станции: В комбинированных циклах (газотурбина + паротурбина) GE IS215UCVEH2AF питает интегрированную систему Mark VIe, синхронизирующую работу обеих турбин. Схема N+1 redundancy GE IS215UCVEH2AF гарантирует непрерывное питание, что важно для поддержания общей эффективности станции и избежания остановок производства электроэнергии.
Сравнение с конкурентами
| Параметр | GE IS215UCVEH2AF | Конкурентные модели (Siemens SITOP PSU6200, ABB CP-E 24V/10A) |
|---|---|---|
| Выходной ток (один модуль) | 20 А | Siemens — 15 А; ABB — 10 А |
| Эффективность | >92 % | Siemens — >89 %; ABB — >87 % |
| Диапазон рабочих температур | -20 °C до +70 °C | Siemens — -10 °C до +60 °C; ABB — 0 °C до +60 °C |
| Избыточность | N+1 (параллельное подключение) | Siemens — 1+1 (только два модуля); ABB — нет |
| Уровень пульсаций | <1 % | Siemens — <2 %; ABB — <3 % |
| Совместимость с GE | Полная с Mark VIe | Нет (требуется адаптеры для стабильной работы с Mark VIe) |
Советы по выбору и предостережения
Советы по выбору
- Рассчитайте общую нагрузку: Определите суммарный ток, потребляемый компонентами Mark VIe (процессоры, I/O, HMI). Для нагрузки >20 А используйте несколько GE IS215UCVEH2AF в схеме N+1 redundancy (например, 3 модуля для нагрузки 40 А — 2 рабочие + 1 резервный). Уточните примеры расчетов по ссылке на GE IS215UCVEH2AF.
- Учтите условия эксплуатации: Для помещений с температурой >50 °C или высокой влажностью убедитесь, что модуль работает в режиме активного охлаждения — проверьте спецификации на вентилятор в документе GE IS215UCVEH2AF.
- Проверьте совместимость с Mark VIe: Убедитесь, что версия прошивки GE IS215UCVEH2AF совместима с версией системы Mark VIe — несовместимость может привести к ошибкам в диагностике.
- Планируйте запасные модули: Для критических объектов (например, ГЭС с единственной турбиной) покупайте 1–2 запасных GE IS215UCVEH2AF — это позволяет быстро заменить отказавший модуль и минимизировать время простоя.
Предостережения
- Монтаж выполняйте сертифицированным инженером: Неправильное подключение входного напряжения (например, DC вместо AC) или неправильная схема redundancy приведет к повреждению GE IS215UCVEH2AF и компонентов Mark VIe. Используйте только специалистов с сертификатом GE.
- Не превышайте номинальный ток: Перегрузка модуля (>20 А на один unit) вызовет активацию защиты OCP и отключение питания — для больших нагрузок всегда используйте схему redundancy.
- Регулярно проверяйте состояние охлаждения: Каждый месяц очищайте фильтры вентилятора GE IS215UCVEH2AF от пыли — загрязнение фильтров приведет к перегреву и выходу модуля из строя.
- Обновляйте прошивку по рекомендации GE: Периодически проверяйте официальный портал GE на наличие обновлений прошивки для GE IS215UCVEH2AF — обновления исправляют ошибки и улучшают стабильность работы.
