Описание

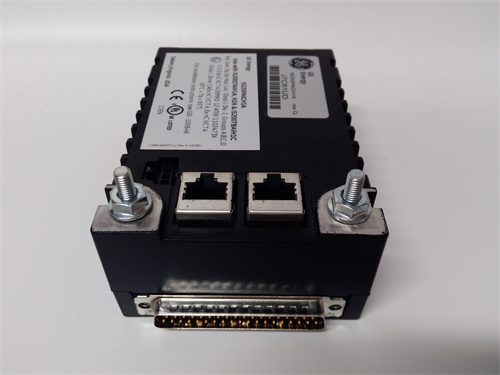

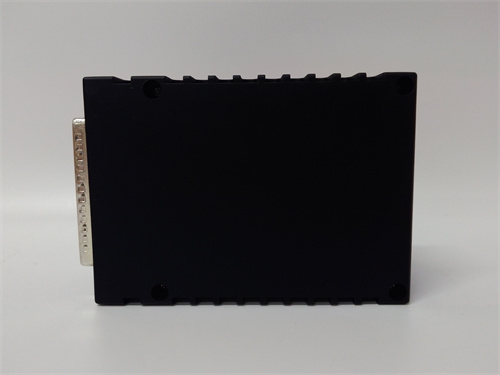

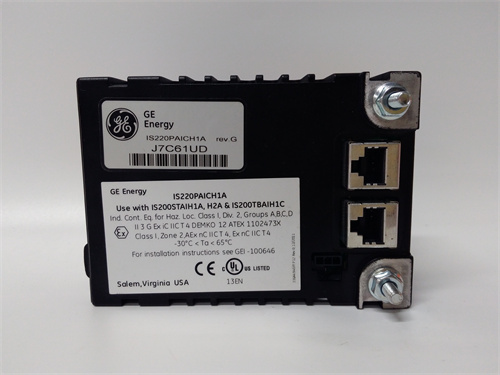

Описание продукта GE IS220PAICH1A
Параметры продукта GE IS220PAICH1A
- Производитель: GE (General Electric)
- Серия: IS220 (Industrial Control Systems — модули питания и интерфейсы)
- Модель: GE IS220PAICH1A (интеграционный модуль питания и сигнального интерфейса)
- Тип компонента: Модуль питания + сигнальный конвертер для критических автоматизированных систем
- Параметры питания:
- Входное напряжение: 85–265 В AC (50/60 Гц)
- Выходное напряжение: 24 В DC ±0,5% (стабильность)
- Максимальная выходная мощность: 240 Вт (10 А при 24 В DC)
- Коэффициент полезного действия (КПД): > 85% (при полной нагрузке)
- Режим работы: Постоянно включенный (continuous mode)
- Параметры сигнального интерфейса:
- Тип сигналов: Аналоговые входы (4–20 мА) → цифровые выходы (для контроллера)
- Количество сигнальных каналов: 8 входных каналов (4–20 мА)
- Точность конвертации: ±0,1% от полного диапазона
- Изоляция сигналов: Галваническая изоляция 250 В RMS (между каналами и питанием)
- Защитные функции:
- Защита от перегрузки: Токовой лимит 10 А (автоматическое восстановление после устранения причины)
- Защита от короткого замыкания: Токовой лимит < 12 А
- Защита от перегрева: Отключение при T > 70 °C (восстановление после остывания до < 60 °C)
- Защита от перепада входного напряжения: Автоматическая регулировка в диапазоне 85–265 В AC
- Эксплуатационные и конструктивные параметры:
- Температурный диапазон: 0 °C до +60 °C (оперативный) / -40 °C до +85 °C (хранительный)
- Влажность: 5–95% RH (без конденсации, по IEC 60068-2-3)
- Степень защиты (IP): IP20
- Тип монтажа: DIN-рейка (ширина 35 мм)
- Размеры (Ш×Г×В): 35 мм × 120 мм × 150 мм
- Индикаторы: 3 LED (входное питание — зелёный, выходное — синий, ошибка — красный)
- Сертификации:
- UL 508, CSA C22.2 No. 142
- CE Mark (соответствие требованиям ЕС по электромагнитной совместимости)
- IEC 61000-6-2 (электромагнитная устойчивость)
Преимущества и особенности GE IS220PAICH1A
-
Интеграция функций: питание + сигнальная конвертация:
Одновременно обеспечивает стабильное 24 В DC и конвертирует 8 аналоговых сигналов (4–20 мА) — GE IS220PAICH1A заменяет два отдельных устройства (модуль питания и сигнальный конвертер), снижая затраты на оборудование и пространство в шкафу управления.
-
Широкий диапазон входного напряжения и высокий КПД:
Работа с 85–265 В AC позволяет использовать GE IS220PAICH1A в регионах с нестабильным электроснабжением (например, развивающиеся страны), а КПД > 85% минимизирует тепловыделение — важно для шкафов без принудительной вентиляции, где перегрев может повлиять на другие компоненты.
-
Отказоустойчивость редундантной конфигурации:
Поддержка параллельного подключения двух модулей и автоматического переключения за < 10 мс гарантирует бесперебойное питание — критически для систем с нулевым допуском к простою (например, управление реакторами в химической промышленности, где остановка приведет к реакции самопроизвольного разложения реагентов).
-
Комплексная защита и диагностика:
Защита от перегрузки, короткого замыкания и перегрева предотвращает повреждение GE IS220PAICH1A и подключенного оборудования (контроллеров, датчиков). LED-индикаторы и контакты контроля позволяют операторам быстро выявлять неисправности (например, красный LED сигнализирует о перегреве, и контроллер отправляет алерт в SCADA).
-
Компактность и простота монтажа:
Ширина 35 мм для DIN-рейки делает GE IS220PAICH1A идеальным для плотно заполненных шкафов (например, на мобильных электростанциях или морских судах, где пространство ограничено). Не требуется сложная настройка — модуль работает “из коробки” после подключения питания и сигналов.
Примеры применения GE IS220PAICH1A в отраслях
-
Энергетика (управление паровыми турбинами):
В электростанциях с паровыми турбинами GE GE IS220PAICH1A обеспечивает питание контроллера Mark VIe и конвертирует сигналы от 8 датчиков (температуры пара, давления в турбине, скорости ротора — все 4–20 мА). Модуль работает в редундантной конфигурации: два GE IS220PAICH1A подключены параллельно, и при сбое одного устройства другой продолжает питать контроллер и передавать сигналы, предотвращая остановку турбины. При перепаде входного напряжения до 85 В AC модуль поддерживает стабильный 24 В DC, не влияя на работу системы.
-
Химическая промышленность (реакторные комплексы):
В реакторных комплексах для производства фармацевтических препаратов GE IS220PAICH1A питает контроллер DCS и конвертирует сигналы от датчиков уровня реагентов и температуры реактора (4–20 мА). Защита от короткого замыкания предотвращает повреждение модуля при неосторожном подключении кабеля, а сигнал об ошибке через контакты контроля блокирует подачу реагентов в реактор, предотвращая брак продукции.
-
Морская промышленность (электростанции на судах):
На морских судах с автономными электростанциями GE IS220PAICH1A обеспечивает питание систем управления двигателями и конвертирует сигналы от датчиков давления масла и температуры охлаждающей воды (4–20 мА). Компактная конструкция модуля позволяет монтировать его в узких шкафах на борту, а устойчивость к вибрациям (по IEC 60068-2-6) гарантирует работу при качке судна.
Сравнение GE IS220PAICH1A с конкурентами
| Параметр | GE IS220PAICH1A | Конкурентный продукт (Siemens SITOP PSU300M + сигнальный конвертер) |
|---|---|---|
| Интеграция функций | Питание + 8 сигнальных каналов | Только питание (требует отдельного конвертера для сигналов) |
| Входное напряжение | 85–265 В AC | 100–240 В AC (узкий диапазон) |
| КПД | > 85% | > 80% |
| Редундантная конфигурация | Поддерживается (переключение < 10 мс) | Требует дополнительного модуля редунданции |
| Количество сигнальных каналов | 8 (4–20 мА) | 0 (требует отдельного устройства) |
| Размеры (ширина) | 35 мм | 35 мм (питание) + 35 мм (конвертер) = 70 мм |
| Стоимость (общая) | Средняя | Более высокая (два устройства) |
Рекомендации по выбору GE IS220PAICH1A
- Выбирайте GE IS220PAICH1A, если вам нужно интегрировать питание и сигнальную конвертацию в одну компактную систему — идеально для критических объектов, где важно снизить количество компонентов и пространство в шкафу (например, мобильные электростанции, морские системы).
- Для регионов с нестабильным электроснабжением (входное напряжение 85–265 В AC) GE IS220PAICH1A предпочтительнее конкурентов с узким диапазоном — он гарантирует стабильное питание при любых перепадах.
- Если ваша система требует 99,99% доступности питания (например, реакторные комплексы, турбинные установки), редундантная конфигурация GE IS220PAICH1A обеспечит бесперебойную работу без дополнительных модулей.
- Перед покупкой уточните по ссылке требуемую мощность питания (не должна превышать 240 Вт) и количество аналоговых сигналов (не более 8 каналов 4–20 мА) — это поможет убедиться в совместимости GE IS220PAICH1A с вашим оборудованием.
Меры предосторожности при использовании GE IS220PAICH1A
- При монтаже GE IS220PAICH1A отключите все источники питания (входное 85–265 В AC и выходное 24 В DC) — контакт с высоковольтным входом может привести к электротравмированию. Убедитесь, что DIN-рейка хорошо заземлена.
- Не превышайте максимальную выходную мощность 240 Вт: подключение оборудования с суммарным током > 10 А приведет к перегрузке и отключению модуля. Используйте тестер для измерения тока перед окончательным монтажем.
- При редундантной конфигурации подключайте два GE IS220PAICH1A к разным источникам входного питания — это предотвратит одновременный сброс обоих модулей при проблемах с одним источником.
- Регулярно проверяйте состояние LED-индикаторов: красный свет сигнализирует об ошибке (перегрев, перегрузка) — немедленно отключите модуль и устраните причину, чтобы избежать повреждения.
