Описание

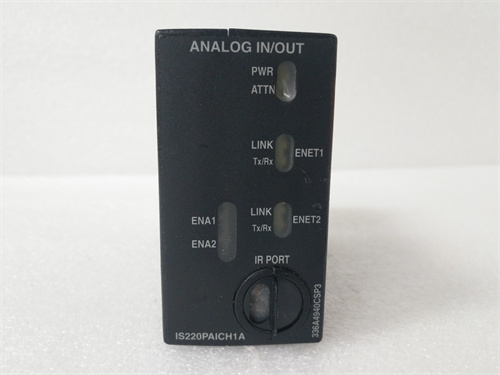

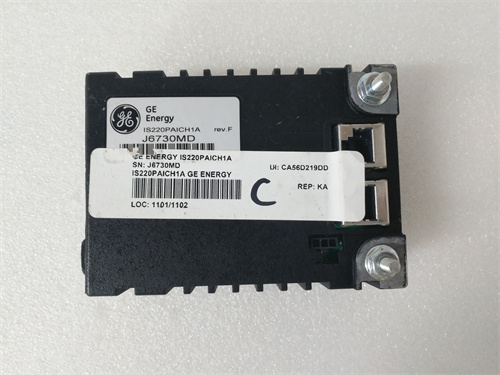

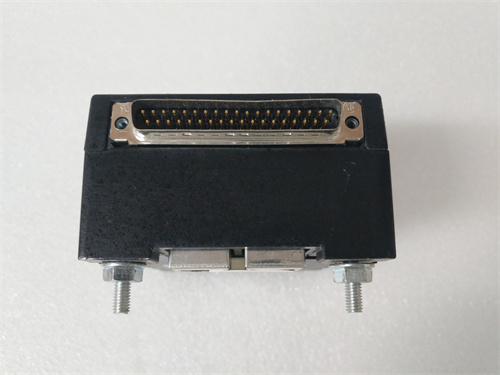

GE IS220PAICH1A – Индустриальный модуль ввода-вывода (I/O) с аналоговыми каналами для PLC
GE IS220PAICH1A является ключевым компонентом линейки промышленных автоматизационных решений GE, разработанным для расширения функциональности контроллеров PLC серии Mark VIe через высокоточные аналоговые входные каналы. Этот специализированный I/O-модуль сочетает в себе высокую точность измерения, устойчивость к помехам и простоту интеграции, что делает его идеальным выбором для энергетики, нефтегазовой отрасли, тяжелой промышленности и других отраслей, где требуется сбор аналоговых данных от сенсоров и датчиков (температура, давление, уровень, ток, напряжение). Важно отметить, что GE IS220PAICH1A уже подтвердил свою надежность в проектах с критическими требованиями к точности и стабильности, демонстрируя работу даже в агрессивных промышленных средах.
Описание продукта
GE IS220PAICH1A – это универсальный модуль аналоговых входов для контроллеров PLC серии Mark VIe компании GE, предназначенный для преобразования аналоговых сигналов (измерительных, сенсорных) в цифровые данные, которые могут обрабатываться контроллером. Модуль поддерживает различные типы аналоговых сигналов, что обеспечивает гибкость в подключении различных сенсоров и датчиков (токовые, напряжностные, резистивные). Благодаря компактному модульному дизайну и плавающей установке на релейной панели GE IS220PAICH1A легко интегрируется в существующие системы PLC, расширяя их возможности по сбору данных без необходимости замены основного оборудования. Высококачественные компоненты, защищенная схемотехника, усиленная антиинтерференционная защита и поддержка индустриальных стандартов гарантируют длительный срок службы и отказоустойчивость в условиях электромагнитных помех, перепадов напряжения и переменных климатических условий.
Технические параметры
- Производитель: GE
- Модель: GE IS220PAICH1A
- Тип модуля: Модуль аналоговых входов (AI) для PLC
- Количество каналов: 8 независимых аналоговых входных каналов (изолированные друг от друга и от питания)
- Поддерживаемые типы сигналов:
- Токовые: 4–20 мА (двухпроводной, четырехпроводной), 0–20 мА
- Напряжностные: 0–5 В, 0–10 В, ±5 В, ±10 В
- Резистивные: 0–10 кОм (для термисторов, потенциометров)
- Дополнительно: поддержка сигналов от термопар (J, K, T, E, R, S, B, N) и Pt100/Pt1000 (RTD)
- Точность измерения: ±0.1% от полного диапазона (при 25 °C), ±0.2% от полного диапазона (в диапазоне температур -40 °C до +75 °C)
- Разрешение АЦП: 16 бит
- Время преобразования: ≤1 мс на канал (параллельное преобразование для всех каналов)
- Изоляция: 250 ВАК (межканальная, каналы-питание, каналы-система)
- Интерфейс с PLC: Системный шиной Mark VIe (с поддержкой Hot Swap – горячая замена)
- Работающий напряжение: 24 В постоянного тока (±15%)
- Потребляемый ток: не более 150 мА (без нагрузки на каналы); до 300 мА (с максимальной нагрузкой на токовые каналы)
- Температурный диапазон эксплуатации: -40 °C до +75 °C
- Влажность: до 95% (без конденсации, по стандарту IEC 60068-2-3)
- Класс защиты: IP20 (корпус)
- Размеры: 120 × 80 × 40 мм (длина × ширина × толщина)
- Материал корпуса: Пластик с армированием стекловолокном (UL94 V-0) с антистатическим покрытием
- Комплаенс: Соответствует стандартам EN 61000 (EMC), CE, RoHS, IEC 61131-2, NAMUR, UL 508, CSA C22.2
- Программное обеспечение: GE Proficy Machine Edition (конфигурация, калибровка, диагностика)
- Гарантийный срок: 5 лет
Преимущества и особенности
- Высокая точность и многофункциональность: GE IS220PAICH1A предлагает 8 изолированных аналоговых входов с разрешением 16 бит и точностью ±0.1%, поддерживая все распространенные типы сигналов (ток, напряжение, термопары, RTD) – позволяет подключать различные сенсоры и датчики без необходимости дополнительных адаптеров.
- Горячая замена (Hot Swap): Поддержка технологии горячей замены позволяет заменять модуль без остановки работы контроллера PLC и всей системы, что критично для объектов с непрерывным процессом (например, электростанции, нефтеперерабатывающие заводы).
- Усиленная защита и устойчивость: Полная электрическая изоляция каналов (250 ВАК), антистатическое покрытие и усиленная антиинтерференционная защита обеспечивают стабильную работу в условиях высоких электромагнитных помех (типичных для промышленных объектов).
- Простота интеграции и диагностики: Легкая интеграция с контроллерами Mark VIe через системную шину, совместимость с ПО GE Proficy Machine Edition и встроенные функции самодиагностики (контроль исправности каналов, калибровка) упрощают установку, настройку и обслуживание модуля.
- Надежность в экстремальных условиях: Широкий температурный диапазон (-40 °C до +75 °C) и соответствие международным стандартам гарантируют надежную работу в агрессивных средах (открытые площадки, заводы с переменной температурой, нефтегазовые объекты).
Прикладные случаи в отраслях
- Энергетика: В электростанциях (ТЭС, ГЭС, АЭС) GE IS220PAICH1A собирает аналоговые данные от датчиков температуры турбин, давления пара, уровня топлива и тока/напряжения в генераторах, передавая их контроллеру PLC для регулировки работы оборудования и предотвращения аварий.
- Нефтегазовая отрасль: В добывающих платформах и нефтеперерабатывающих заводах модуль подключается к сенсорам давления в трубопроводах, температуры реакторов, уровня нефти в резервуарах и влажности газа, обеспечивая точный мониторинг параметров процессов и передачу данных в систему SCADA.
- Тяжелая промышленность: В металлургических, химических и автомобильных заводах GE IS220PAICH1A собирает данные от термопар в плавильных печах, датчиков уровня химических растворов, токовых датчиков в электродах и датчиков скорости конвейеров, поддерживая стабильность производственных процессов.
- Жилищно-коммунальное хозяйство: В системах управления тепловыми сетями, водоснабжением и климатом модуль подключается к датчикам температуры воды, давления в трубопроводах, уровня воды в резервуарах и расходомеров, обеспечивая контроль за потреблением ресурсов и оптимизацию работы систем.
Сравнение с конкурентами
| Параметр | GE IS220PAICH1A | Конкурентный продукт (Siemens SM 331) | Конкурентный продукт (Allen-Bradley 1756-IF8) |
|---|---|---|---|
| Количество аналоговых входов | 8 (изолированные) | 8 (неизолированные) | 8 (изолированные) |
| Разрешение АЦП | 16 бит | 14 бит | 15 бит |
| Точность измерения | ±0.1% от полного диапазона | ±0.3% от полного диапазона | ±0.2% от полного диапазона |
| Поддержка Hot Swap | Да | Нет | Да |
| Изоляция | 250 ВАК (межканальная) | 50 ВАК (межканальная) | 250 ВАК (межканальная) |
| Поддержка термопар/RTD | Да (все типы) | Да (ограниченный набор) | Да (все типы) |
| Температурный диапазон | -40 °C до +75 °C | 0 °C до +60 °C | -20 °C до +60 °C |
| Гарантийный срок | 5 лет | 2 года | 3 года |
Преимущества GE IS220PAICH1A перед конкурентами заключаются в более высокой точности измерения (±0.1%), разрешении 16 бит, полной межканальной изоляцией (250 ВАК), поддержке горячей замены, расширенном температурном диапазоне и длительном гарантийном сроке. Конкуренты уступают по стабильности в условиях помех, функциональности и надежности в экстремальных условиях.
Советы по подбору
- Определите тип и количество сигналов: При выборе GE IS220PAICH1A убедитесь, что количество каналов (8) и поддерживаемые типы сигналов (ток, напряжение, термопары, RTD) соответствуют требованиям вашего проекта – модуль идеально подходит для систем с разнообразными аналоговыми сенсорами.
- Оцените требования к непрерывности работы: Если ваша система требует безостановочного процесса (например, электростанции, нефтезаводы), поддержка Hot Swap делает GE IS220PAICH1A предпочтительным выбором, так как позволяет заменять модуль без остановки системы.
- Проверьте условия эксплуатации: Для объектов с экстремальными температурами (-40 °C до +75 °C) или высоким уровнем электромагнитных помех модуль с усиленной защитой и изоляцией гарантирует стабильную работу.
- Учтите совместимость с PLC: Модуль полностью совместим с контроллерами GE Mark VIe – убедитесь, что ваш контроллер поддерживает системную шину Mark VIe для беспрепятственной интеграции.
Важные примечания
- Монтаж, конфигурацию и калибровку GE IS220PAICH1A должен выполнять квалифицированный персонал с опытом работы с аналоговыми I/O-модулями и контроллерами GE Mark VIe.
- Перед подключением сенсоров убедитесь, что тип сигнала соответствует настроенным параметрам каналов (ток/напряжение/термопара/RTD) – несоответствие может привести к повреждению модуля или сенсора.
- Используйте экранированные кабели для подключения аналоговых сигналов, а также соблюдайте правила заземления – это минимизирует электромагнитные помехи и гарантирует точность измерений.
- Регулярно выполняйте калибровку модуля через ПО GE Proficy Machine Edition (рекомендуемый интервал – 1 год) – это поддерживает высокую точность измерений и предотвращает сбои в работе системы.
- При замене модуля используйте функцию Hot Swap только при полностью остановленной передаче данных по каналу – это предотвращает потерю информации и повреждение оборудования.
- Для замены или модернизации используйте только оригинальные изделия и комплектующие GE – использование неоригинальных компонентов может привести к потере функциональности, надежности и гарантии, а также нарушению соответствия стандартам.
