Описание
Описание продукта

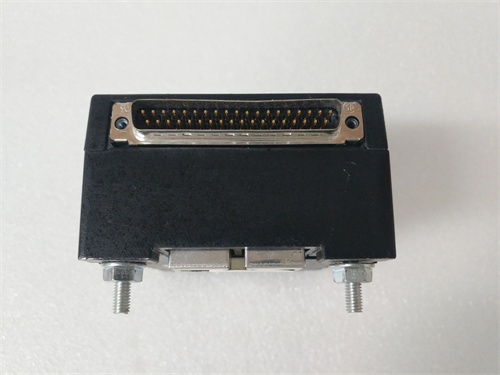

GE IS220PAICH1B (ссылка на продукт) — это высокопроизводительный модуль аналогового входа/выхода для систем автоматизации на базе контроллеров GE Mark VIe, разработанный для точной обработки аналоговых сигналов в критических производственных процессах. Компонент сочетает в себе высокую точность измерений, стабильность работы в суровых индустриальных условиях и расширенную защиту от помех, что позволяет ему эффективно интегрироваться в системы энергетики (АТЭС, НПЗ), нефтегаза (добывающие платформы, трубопроводы), химической промышленности и других отраслей, где требуется надежное преобразование и передача аналоговых данных. IS220PAICH1B обеспечивает подключение к разнотипным аналоговым сенсорам (температурные, давление, расход), исполнительным механизмам и системам управления, поддерживая стандартные индустриальные сигналы. Благодаря использованию премиальных компонентов, продуманной схемотехнике и полной совместимости с программным обеспечением GE Proficy Machine Edition, GE IS220PAICH1B гарантирует длительный срок службы, минимальное количество простоев и высокую надежность данных, становясь предпочтительным выбором для компаний, стремящихся к оптимизации управления критическими процессами с максимальной точностью и безопасностью.
Технические параметры
- Производитель: GE
- Модель: IS220PAICH1B (ссылка на продукт)
- Тип устройства: Модуль аналогового входа/выхода для систем автоматизации GE Mark VIe
- Параметры аналоговых входов (AI):
- Количество каналов: 8 изолированных каналов (кажддый канал изолирован от земли и других каналов)
- Типы сигналов: 4-20 мА (токовый), 0-10 В (напряжностный), ±10 В (дифференциальный), thermocouple (J, K, T, E, R, S, B), RTD (PT100, PT1000, Ni100, Ni1000)
- Точность измерения: ±0.02% от полного диапазона (для токовых/напряжностных сигналов), ±0.1% от полного диапазона (для thermocouple/RTD)
- Разрешение: 16 бит
- Изоляция: 250 ВАК (межканальная и земляная)
- Скорость считывания: до 100 кадров/сек (на канал, настраиваемая)
- Параметры аналоговых выходов (AO):
- Количество каналов: 4 изолированных каналов
- Типы сигналов: 4-20 мА (токовый, максимальный нагрузка 500 Ом), 0-10 В (напряжностный, выходное сопротивление ≤10 Ом)
- Точность выдачи: ±0.05% от полного диапазона
- Разрешение: 16 бит
- Изоляция: 250 ВАК (межканальная и земляная)
- Скорость обновления: до 50 кадров/сек (на канал)
- Общие параметры:
- Питание: 24 В DC ±10% (от системы背板 GE Mark VIe)
- Потребляемая мощность: Максимум 15 Вт
- Рабочая температура: -40 °C до +70 °C
- Уровень защиты: IP20 (при монтаже в шкаф с защитой IP54+)
- Защита от помех:
- Электростатический разряд (ESD): ±25 кВ (IEC 61000-4-2)
- Импульсное напряжение: ±4 кВ (IEC 61000-4-4)
- Магнитное поле: 80 В/м (IEC 61000-4-3)
- Коммуникация с контроллером: через системную背板 GE Mark VIe (скорость передачи до 1 Гбит/с)
- Размеры: 140 мм × 80 мм × 220 мм (Д×Ш×Г)
- Вес: 0.8 кг
- Гарантийный срок: 5 лет
- Совместимость: Контроллеры GE Mark VIe, системы SCADA Proficy iFIX, программное обеспечение GE Proficy Machine Edition
Преимущества и особенности
- Высокая точность и разрешение: Точность измерений ±0.02% и разрешение 16 бит обеспечивают максимальную достоверность аналоговых данных, критически важную для управления сложными производственными процессами.
- Полная изоляция каналов: Изоляция каждого канала от земли и других каналов (250 ВАК) защищает IS220PAICH1B от электромагнитных помех и повреждений при кратковременных перегрузках, повышая надежность системы в целом.
- Широкая поддержка типов сигналов: Поддержка токовых, напряжностных, thermocouple и RTD сигналов позволяет унифицировать оборудование и подключать разнотипные сенсоры без необходимости дополнительных адаптеров.
- Стабильность работы в суровых условиях: Работа в диапазоне температур -40 °C до +70 °C и усиленная защита от помех гарантируют стабильную работу модуля в агрессивных индустриальных средах (наружные установки, горячие цеха, добывающие комплексы).
- Простота интеграции и конфигурации: Полная совместимость с контроллерами GE Mark VIe и программным обеспечением GE Proficy Machine Edition позволяет быстро настраивать каналы, калибровать сигналы и диагностировать модуль через удобный интерфейс.
- Высокая отказоустойчивость: Использование премиальных industrial-grade компонентов и продуманная схемотехника обеспечивают длительный срок службы и минимальное количество простоев, что критично для критических производственных процессов.
- Поддержка расширенных функций: Возможность настройки скорости считывания/обновления каналов, калибровки в онлайн-режиме и диагностики состояния каналов упрощает эксплуатацию и обслуживание модуля.
- Комплаентность с стандартами: Соответствие международным стандартам безопасности и электромагнитной совместимости (IEC 61010, IEC 61326) подтверждает безопасность и надежность использования GE IS220PAICH1B в различных отраслях.
Примеры применения в отраслях
- Энергетика (АТЭС/НПЗ): Использование GE IS220PAICH1B (ссылка на продукт) в системах управления турбинами и котлами — модуль собирает данные о температуре паров (thermocouple), давлении в камерах сгорания (4-20 мА) и расходе топлива (RTD), передавая точные данные контроллеру GE Mark VIe для регулирования процессов с максимальной эффективностью.
- Нефтегазовая промышленность (добывающие платформы): Интеграция в системы управления добычей нефти — IS220PAICH1B подключается к сенсорам давления в скважинах (4-20 мА), температуре нефти (PT100) и уровню жидкости в резервуарах (0-10 В), обеспечивая точное мониторинг параметров и управление исполнительными механизмами (например, регулирующими клапанами через аналоговые выходы).
- Химическая промышленность (опасные процессы): Управление реакторами и линиями переработки химикатов — модуль собирает данные о концентрации химических веществ (4-20 мА), температуре реакции (K-тип thermocouple) и давлении в реакторах (±10 В), передавая сигналы контроллеру для поддержания безопасных параметров и предотвращения аварий.
- Автомобильное производство (крупные заводы): Роботизованные линии сборки — IS220PAICH1B подключается к сенсорам положения роботов (0-10 В) и нагрузки на приводы (4-20 мА), передавая данные контроллеру для синхронизации движения роботов и обеспечения качества сборки.
- Жилищно-коммунальная инфраструктура (системы теплоснабжения): Управление котельными и распределительными сетями — модуль собирает данные о температуре горячей воды (PT1000), давлении в трубопроводах (4-20 мА) и расходе теплоносителя (RTD), регулируя работу насосов и клапанов через аналоговые выходы для оптимизации энергопотребления.
- Литейное производство: Управление плавильными печами — IS220PAICH1B измеряет температуру расплавленного металла (S-тип thermocouple), уровень расплава (0-10 В) и давление в печах (4-20 мА), передавая данные контроллеру для поддержания стабильных условий плавки и улучшения качества продукции.
Сравнение с конкурентами
| Параметр | GE IS220PAICH1B | Конкурент 1 (Siemens 6ES7531-7NF10-0AB0) | Конкурент 2 (Allen-Bradley 1756-IF8H) |
|---|---|---|---|
| Количество каналов (AI/AO) | 8/4 (изолированные) | 8/0 (неизолированные) | 8/0 (частично изолированные) |
| Точность измерения (AI) | ±0.02% (ток/напряжение) | ±0.05% (ток/напряжение) | ±0.03% (ток/напряжение) |
| Поддерживаемые сигналы | 4-20 мА, 0-10 В, ±10 В, thermocouple (7 типов), RTD (4 типа) | 4-20 мА, 0-10 В, thermocouple (4 типа), RTD (2 типа) | 4-20 мА, 0-10 В, thermocouple (5 типов), RTD (3 типа) |
| Изоляция каналов | 250 ВАК (межканальная + земляная) | Отсутствует | 150 ВАК (только земляная) |
| Рабочая температура | -40 °C до +70 °C | 0 °C до +60 °C | -20 °C до +60 °C |
| Разрешение | 16 бит (AI/AO) | 16 бит (AI) | 16 бит (AI) |
| Гарантийный срок | 5 лет | 3 года | 3 года |
| Совместимость | Контроллеры GE Mark VIe, Proficy iFIX | Контроллеры Siemens S7-1500 | Контроллеры Allen-Bradley ControlLogix |
Преимуществом IS220PAICH1B перед конкурентами является сочетание высокой точности измерений (±0.02%), полной изоляции каналов (250 ВАК), широкой поддержки типов сигналов, стабильности работы в суровых условиях и длительной 5-летней гарантией. В то время как конкуренты предлагают аналогичное количество каналов AI, они уступают в точности, изоляции и адаптивности к суровым условиям. Дополнительно, наличие 4 аналоговых выходов у IS220PAICH1B делает его универсальнее для систем, где требуется как сбор данных, так и управление исполнительными механизмами. GE IS220PAICH1B идеально подходит для компаний, использующих контроллеры GE Mark VIe и требующих максимальной точности и надежности в обработке аналоговых сигналов.
Советы по выбору
- Определите требования к точности и изоляции: Если ваши процессы требуют высокой точности измерений (±0.02%) и полной изоляции каналов для защиты от помех (например, опасные процессы, добывающие комплексы), GE IS220PAICH1B (ссылка на продукт) — оптимальный выбор.
- Проверьте тип подключаемых сенсоров: Если вы используете разнотипные сенсоры (thermocouple, RTD, токовые/напряжностные), модуль обеспечивает унифицированное подключение без дополнительных адаптеров, снижая затраты на оборудование.
- Убедитесь в совместимости с контроллерами: Если ваша система построена на контроллерах GE Mark VIe, IS220PAICH1B гарантирует бесшовную интеграцию и работу с программным обеспечением GE Proficy Machine Edition.
- Оцените условия эксплуатации: Для работы в диапазоне температур -40 °C до +70 °C или средах с сильными электромагнитными помехами модуль превосходит конкурентов по стабильности и надежности.
- Рассмотрите потребности в аналоговых выходах: Если требуется не только сбор данных, но и управление исполнительными механизмами (клапаны, насосы), 4 изолированных аналоговых выхода делают IS220PAICH1B более универсальным решением, чем конкуренты с только входными каналами.
- Свяжитесь с технической поддержкой GE: Специалисты помогут подобрать оптимальные параметры каналов, калибровать модуль, а также проконсультировать по интеграции IS220PAICH1B в вашу автоматизированную систему и организации диагностики.
Важные примечания
- Монтаж, настройку и калибровку модуля GE IS220PAICH1B должен выполнять высококвалифицированный специалист с опытом работы с системами автоматизации GE Mark VIe и аналоговыми сигналами.
- Перед подключением убедитесь в соответствии напряжения питания с номинальными параметрами (24 В DC ±10%) и правильном монтаже с учетом уровня защиты IP20 (защита шкаф не ниже IP54).
- Используйте только сертифицированные кабели для подключения сенсоров и исполнительных механизмов — это гарантирует стабильность передачи сигналов и предотвращает помехи.
- Регулярно выполняйте калибровку модуля в соответствии с рекомендациями производителя (раз в 12 месяцев) — это поддерживает высокую точность измерений и выдачи сигналов.
- При настройке каналов учитывайте тип подключенного сенсора и диапазон сигнала — неправильная конфигурация может привести к искажению данных или повреждению модуля.
- Используйте функции диагностики через GE Proficy Machine Edition для мониторинга состояния каналов и выявления потенциальных проблем (например, обрыв кабеля, перегрузка сигнала) — это позволяет своевременно устранить неполадки и предотвратить аварии.
- Не превышайте максимальную нагрузку на аналоговые выходы (500 Ом для токовых сигналов, ≤10 Ом для напряжностных) — это может привести к повреждению выходных цепей модуля.
- Храните документацию на модуль (паспорт, руководство по эксплуатации и калибровке) в безопасном месте — это поможет в обслуживании, диагностике и замене модуля при необходимости.
- IS220PAICH1B
