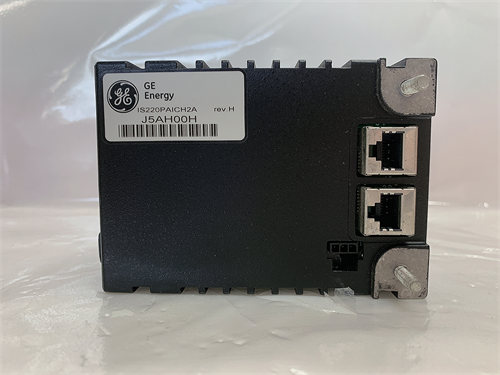

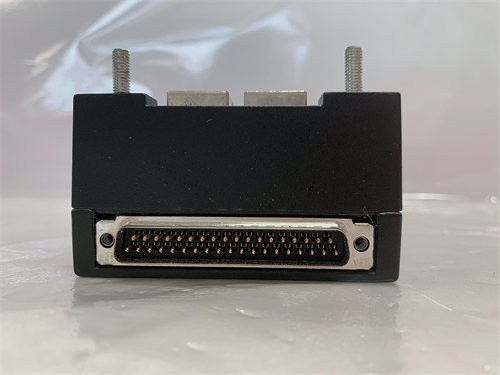

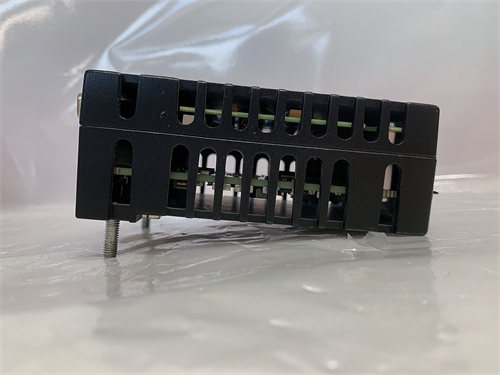

GE IS220PAICH2A

Описание

Общие сведения о продукте

Описание продукта

1. 8 независимых каналов с поддержкой многотипных сигналов: Модуль имеет 8 каналов, каждый из которых можно индивидуально настроить под разные типы аналоговых сигналов:
   • Токовые сигналы: 4–20 мА (стандарт для индустриальных сенсоров);
   • Напряжностные сигналы: 0–5 В DC, 0–10 В DC.

     Это позволяет подключать к GE IS220PAICH2A различные типы сенсоров одновременно — например, в газотурбинной установке к одному модулю подключены 2 датчика давления (4–20 мА), 3 датчика температуры (0–10 В DC) и 3 датчика уровня масла (4–20 мА). Каждый канал работает независимо, что исключает взаимное влияние сигналов и гарантирует точность измерений.

2. Высокая точность преобразования и стабильность: GE IS220PAICH2A использует 16-битный АЦП (аналого-цифровой преобразователь) с точностью ±0.1% полного диапазона сигнала. Это означает, что при измерении давления в диапазоне 0–10 МПа ошибка не превышает 0.01 МПа — критично для контроля параметров в электростанциях или компрессорных станциях. Дополнительно модуль оснащен кварцевым генератором частоты, который стабилизирует работу АЦП и уменьшает влияние температурных дрейфов: в диапазоне рабочих температур (0–60 °C) точность не снижается более чем на 0.05%.
3. Встроенная диагностика и защита от помех:
   • Диагностика в реальном времени: Каждый канал поддерживает проверку на обрыв цепи, короткое замыкание и превышение диапазона сигнала. При обнаружении неисправности (например, обрыв кабеля к датчику) модуль отправляет сигнал тревоги в контроллер Mark VIe и отмечает проблемный канал в логах — оператор может быстро локализовать и устранить неисправность.
   • Защита от электромагнитных помех (EMC): Модуль имеет двойную защиту: фильтры низких частот на входах и экранированный корпус, который подавляет помехи от промышленных электродвигателей, трансформаторов и высоковольтных линий. Это предотвращает искажения сигналов и ложные алерты — например, в нефтегазовой установке GE IS220PAICH2A стабильно измеряет давление газа даже при близком расположении к мощным компрессорам.

Технические параметры

• Тип модуля: Аналоговый входной модуль (Analog Input Module) для GE Mark VIe;
• Количество каналов: 8 (независимые);
• Поддерживаемые сигналы:
  • Ток: 4–20 мА (полный диапазон);
  • Напряжение: 0–5 В DC, 0–10 В DC;
• АЦП: 16-битный, частота выборки 1 кГц/канал;
• Точность: ±0.1% полного диапазона (при 25 °C);
• Температурный дрейф: ≤0.005%/°C (в диапазоне 0–60 °C);
• Интерфейсы коммуникации:
  • Внутренний: Проприетарный шинный интерфейс GE Mark VIe (высокоскоростной);
  • Внешний: RS485 (для подключения диагностических устройств);
• Питание:
  • Напряжение: 24 В DC ±10%;
  • Потребляемый ток: ≤0.5 А (при максимальной нагрузке);
• Температурные параметры:
  • Диапазон эксплуатации: 0 °C до +60 °C;
  • Диапазон хранения: -40 °C до +85 °C;
  • Максимальная относительная влажность: 95% (без конденсации);
• Механические параметры:
  • Тип монтажа: В шасси GE Mark VIe;
  • Размеры (длина × ширина × высота): 140 mm × 100 mm × 30 mm;
  • Индикаторы LED: 2 на канал (сигнал присутствует, ошибка);
• Стандарты соответствия: IEC 61000-6-2 (EMC), IEC 61010-1 (безопасность), CE, UL 508.

Преимущества и особенности

1. Высокая точность и стабильность: 16-битный АЦП и кварцевый генератор обеспечивают точность до ±0.1% и минимальный температурный дрейф — критично для измерения параметров, где даже небольшие ошибки могут привести к авариям (например, температура газа в турбине).
2. Гибкость настроек каналов: Возможность индивидуальной настройки каждого канала под разные типы сигналов позволяет подключать разнообразные сенсоры, без необходимости использования нескольких модулей.
3. Детальная диагностика: Встроенная проверка на обрыв, короткое замыкание и превышение диапазона сигнала сокращает время поиска неисправностей — оператор может быстро определить причину проблем (например, неисправность датчика vs обрыв кабеля).
4. Защита от помех: Двойная EMC-защита гарантирует стабильную работу в промышленных средах с высоким уровнем помех (например, на электростанциях, нефтегазовых заводах).
5. Интеграция с Mark VIe: Полная совместимость с системами GE Mark VIe позволяет внедрять GE IS220PAICH2A в существующие контроллеры без дополнительных адаптеров, упрощая модернизацию.

Примеры применения

1. Энергетика (газотурбина электростанции):
   • Задача: Измерение температуры газа, давления масла и уровня масла в турбине.
   • Конфигурация: GE IS220PAICH2A подключен к 3 датчикам температуры газа (4–20 мА), 2 датчикам давления масла (4–20 мА) и 3 датчикам уровня масла (0–10 В DC). Модуль преобразует аналоговые сигналы в цифровые данные, которые передаются в контроллер Mark VIe. При превышении температуры 550 °C или падении давления масла ниже 2 бар контроллер активирует защиту — останавливает турбину.
2. Нефтегазовая промышленность (компрессорная станция):
   • Задача: Измерение давления газа на входе/выходе компрессора и температуры ротора.
   • Конфигурация: Модуль подключен к 2 датчикам давления газа (вход: 4–20 мА, выход: 4–20 мА) и 4 датчикам температуры ротора (4–20 мА). GE IS220PAICH2A стабильно преобразует сигналы даже при близком расположении к мощным компрессорам (благодаря EMC-защите). Данные о давлении и температуре используются контроллером для регулировки скорости компрессора — максимизируя производительность и предотвращая перегрев.
3. Тяжелая промышленность (металлургическая электропечь):
   • Задача: Измерение температуры расплавленного металла и уровня в печи.
   • Конфигурация: GE IS220PAICH2A подключен к 2 инфракрасным датчикам температуры (4–20 мА) и 6 датчикам уровня металла (0–5 В DC). Модуль преобразует сигналы с точностью ±0.1%, что критично для поддержания температуры 1800 °C (необходимой для плавления стали). При падении уровня металла ниже критического контроллер увеличивает подачу сырья.

Сравнение с конкурентами
