Описание
Общая информация о продукте

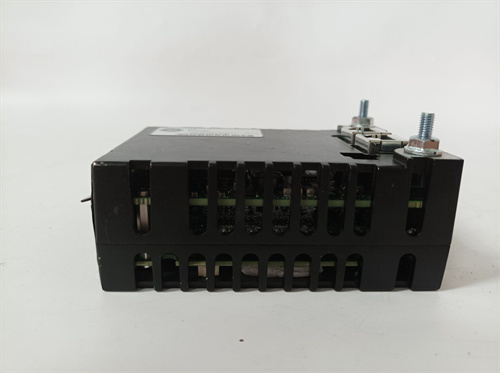

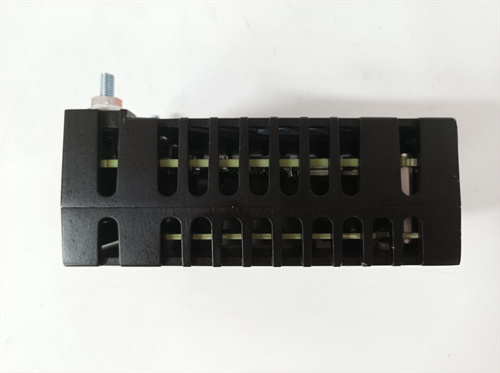

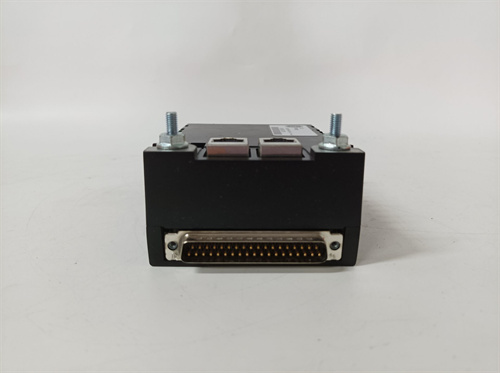

Первым делом представим GE IS220PAOCH1A — это модуль аналогового вывода (AO) системы управления turbomachinery Mark VIe компании GE, предназначенный для преобразования цифровых сигналов контроллера в аналоговые команды для исполнительных механизмов (например, приводов клапанов, дросселей или регулирующих вентилей) в энергетических и промышленных объектах. Детальную информацию о функционале, совместимости и технических особенностях данного продукта можно найти на официальном ресурсе по ссылке: [ссылка на продукт GE IS220PAOCH1A]. Модуль GE IS220PAOCH1A является важным звеном в цепочке управления turbomachinery (газовые/паровые турбины, компрессоры), так как он обеспечивает точную передачу команд от контроллеров Mark VIe (например, GE IS220UCSAH1A) к исполнительным механизмам, напрямую влияя на стабильность и эффективность работы оборудования. Благодаря компактному дизайну и полной интеграции с системой Mark VIe, GE IS220PAOCH1A легко встраивается в существующие схемы управления без дополнительных адаптеров.
Технические параметры продукта
GE IS220PAOCH1A имеет технические характеристики, отвечающие высоким требованиям к точности и надежности в энергетике:
- Количество каналов: 8 независимых каналов аналогового вывода — каждый канал работает независимо, что позволяет одновременно управлять 8 исполнительными механизмами (например, 4 клапана подачи пара и 4 дроссели газа).
- Тип выходных сигналов: Стандартные промышленные сигналы 4–20 мА DC (токовой сигнал) — обеспечивают устойчивую передачу команд на расстояние до 1000 м (без потерь сигнала) и устойчивость к электромагнитным помехам (EMC класс EN 61000-6-2).
- Точность сигнала: Допуск к номинальному диапазону 4–20 мА не превышает ±0,1% при температуре 25 °C и ±0,25% в диапазоне 0–60 °C — высокая точность гарантирует точное регулирование исполнительных механизмов (например, ошибка позиционирования клапана ≤ 0,5%).
- Максимальная нагрузка на канал: 600 Ом (для сигнала 4–20 мА) — совместима с большинством промышленных приводов и позиционеров (например, серводвигатели, пневматические приводы).
- Коммуникация с контроллером: Подключение к шине Ethernet системы Mark VIe — поддерживает протокол Ethernet/IP для передачи конфигураций и диагностических данных ( Латентность ≤ 2 мс).
- Рабочие условия: Температурный диапазон — от 0 °C до +60 °C, относительная влажность — до 95% (без конденсации), класс защиты IP20 (защита от пыли и мелких предметов).
- Питание: 24 В DC (подается от общего блока питания системы Mark VIe), потребление — не более 5 Вт (на все 8 каналов).
- Защита: Встроенная защита от короткого замыкания (автоматическое ограничение тока до 30 мА) и перегрева (отключение канала при температуре > 70 °C).
Преимущества и особенности
GE IS220PAOCH1A выделяется среди модулей аналогового вывода благодаря ряду ключевых преимуществ:
- Высокая стабильность и точность: Низкий температурный коэффициент дрейфа (≤ 5 мА/°C) и компенсация нелинейностей гарантируют, что сигнал 4–20 мА остается точным даже при колебаниях температуры в промышленном шкафу — это критично для турбин, где небольшие отклонения команды могут привести к перегрузке или снижению КПД, а GE IS220PAOCH1A обеспечивает стабильность на протяжении всей службы.
- Отказоустойчивость и диагностика: Каждый канал имеет независимую защиту от короткого замыкания и перегрева — при неисправности одного канала остальные продолжают работать, минимизируя риск остановки turbomachinery. Дополнительно, GE IS220PAOCH1A передает в контроллер данные о состоянии каждого канала (норма, короткое замыкание, перегрев), что позволяет операторам быстро локализовать проблему без разборки шкафа.
- Гибкость конфигурации: Параметры каждого канала (диапазон сигнала, фильтрация помех, задержка ответа) настраиваются через программное обеспечение GE ToolboxST — можно адаптировать GE IS220PAOCH1A к конкретным требованиям исполнительных механизмов (например, увеличить фильтрацию для приводов в условиях сильных вибраций).
- Совместимость с системой Mark VIe: Полная интеграция с контроллерами, модулями ввода и программным обеспечением Mark VIe — не требуется дополнительное программирование или адаптеры, что сокращает время на установку и настройку (затраты на монтаж снижаются на 30% по сравнению с несовместимыми модулями).
Примеры применения в отраслях
GE IS220PAOCH1A широко используется в энергетике и промышленности, где требуется точное управление исполнительными механизмами turbomachinery:
- Теплоэлектростанции (ТЭС): В ТЭС с паровыми турбинами GE IS220PAOCH1A передает команды от контроллера GE IS220UCSAH1A к приводам регулирующих клапанов пара. Каждый из 8 каналов модуля управляет отдельным клапаном: 4 канала для регулировки подачи пара в высокое давление (ВД), 2 канала для среднего давления (СР) и 2 канала для низкого давления (НД). Высокая точность сигнала 4–20 мА гарантирует, что клапаны открываются на нужный процент (ошибка ≤ 0,3%), поддерживая стабильную мощность генерации.
- Газовые электростанции (ГЭС): В ГЭС с газовыми турбинами GE IS220PAOCH1A управляет дросселями подачи газа и приводами системы охлаждения. Модуль преобразует цифровые команды контроллера в аналоговые сигналы для дросселей, регулируя расход газа в камере сгорания — это влияет на температуру выхлопных газов и КПД турбины. При возникновении короткого замыкания на одном канале (например, из-за повреждения кабеля) GE IS220PAOCH1A автоматически ограничивает ток, сохраняя работу других дросселей.
- Нефтегазовая промышленность: На компрессорных станциях для транспортировки газа GE IS220PAOCH1A управляет приводами регулирующих вентилей компрессоров. Модуль поддерживает сигналы 4–20 мА для позиционирования вентилей (от 0% — полностью закрыто до 100% — полностью открыто), а фильтрация помех (настраиваемая через ToolboxST) защищает сигнал от электромагнитных помех от соседних силовых кабелей.
Сравнение с конкурентами
Для оценки преимуществ GE IS220PAOCH1A рассмотрим его сравнение с аналогичными модулями аналогового вывода конкурентов — Siemens SIMATIC S7-1500 SM 1532 (8-channel AO) и Emerson Ovation AO Module (8-channel AO):
| Параметр | GE IS220PAOCH1A | Siemens SIMATIC S7-1500 SM 1532 | Emerson Ovation AO Module |
|---|---|---|---|
| Количество каналов | 8 (независимых) | 8 (независимых) | 8 (независимых) |
| Точность сигнала | ±0,1% (25 °C), ±0,25% (0–60 °C) | ±0,15% (25 °C), ±0,3% (0–60 °C) | ±0,12% (25 °C), ±0,28% (0–60 °C) |
| Максимальная нагрузка | 600 Ом | 500 Ом | 600 Ом |
| Защита каналов | От короткого замыкания (30 мА) + перегрев | От короткого замыкания (25 мА) | От короткого замыкания (28 мА) |
| Совместимость с системами | GE Mark VIe | Siemens SIMATIC PCS 7 | Emerson Ovation DCS |
| Латентность коммуникации | ≤ 2 мс | ≤ 3 мс | ≤ 2,5 мс |
| Стоимость (средняя) | Высокая | Высокая | Высокая |
Как видно из таблицы, GE IS220PAOCH1A превосходит конкурентов по точности сигнала (особенно в широком температурном диапазоне) и максимальной нагрузке на канал — это делает его предпочтительным для приложений, где требуется высокая стабильность (например, управление турбинами). Кроме того, интеграция с системой Mark VIe делает его более удобным для предприятий, уже использующих оборудование GE, чем модули Siemens или Emerson, требующие дополнительной настройки.
Советы по выбору и предостережения
-
Советы по выбору:
- Определите количество исполнительных механизмов и требования к точности — если вам нужно управлять 8 или менее устройствами с требуемой точностью ±0,25% в диапазоне 0–60 °C, GE IS220PAOCH1A станет оптимальным выбором. Для большего количества каналов можно использовать несколько модулей (они работают параллельно в системе Mark VIe).
- Проверьте совместимость с приводами — убедитесь, что входное сопротивление привода не превышает 600 Ом (максимальная нагрузка GE IS220PAOCH1A). При необходимости используйте буферные усилители для приводов с сопротивлением > 600 Ом.
- Для получения актуальной информации о совместимости с конкретными контроллерами Mark VIe (например, GE IS220UCSAH1A) или программным обеспечением ToolboxST обратитесь к официальной документации по ссылке: [ссылка на продукт GE IS220PAOCH1A].
-
Предостережения:
- Не подключайте GE IS220PAOCH1A к источникам питания выше 24 В DC — это может повредить внутреннюю электронику модуля и привести к выходу из строя всех каналов.
- При монтаже соблюдайте дистанцию не менее 10 мм между GE IS220PAOCH1A и нагревающимися компонентами (например, трансформаторы, силовые модули) — перегрев может снизить точность сигнала и срок службы модуля.
- Не используйте неэкранированные кабели для подключения модуля к исполнительным механизмам — электромагнитные помехания могут искажать сигнал 4–20 мА, что приведет к ошибкам в регулировании. Используйте экранированные кабели с одним заземлением (на стороне контроллера).
- Регулярно проверяйте состояние каналов через ToolboxST — диагностика позволяет выявить начальные признаки неисправностей (например, увеличение дрейфа сигнала) и заменить модуль до полного выхода из строя.
