Описание
- IS220PAOCH1A

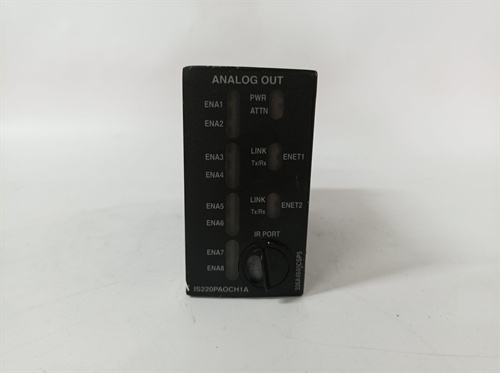

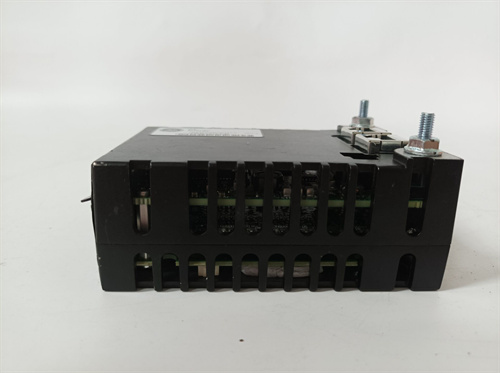

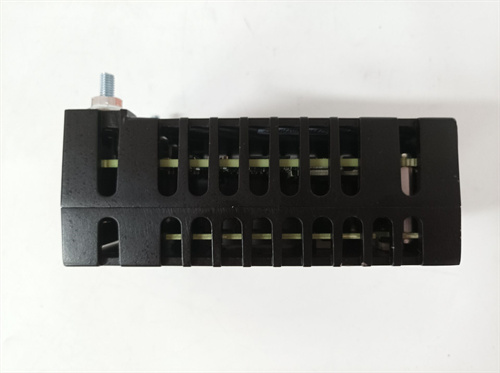

GE IS220PAOCH1A – Индустриальный модуль аналоговых выходов для PLC с высокой стабильностью сигнала
GE IS220PAOCH1A является ключевым компонентом линейки автоматизационных решений GE для контроллеров PLC серии Mark VIe, разработанным для преобразования цифровых сигналов контроллера в аналоговые команды для управления промышленным оборудованием. Этот специализированный I/O-модуль сочетает в себе высокую стабильность выходных сигналов, гибкость в конфигурации и устойчивость к внешним помехам, что делает его идеальным выбором для энергетики, нефтегазовой отрасли, тяжелой промышленности и других отраслей, где требуется точное управление исполнительными механизмами (регуляторами, драйверами, клапанами). Важно отметить, что GE IS220PAOCH1A уже подтвердил свою надежность в проектах с критическими требованиями к непрерывности и точности управления, демонстрируя работу даже в агрессивных промышленных средах.
Описание продукта
GE IS220PAOCH1A – это универсальный модуль аналоговых выходов для контроллеров PLC серии Mark VIe компании GE, предназначенный для передачи аналоговых управляющих сигналов (ток, напряжение) от PLC к исполнительным устройствам. Модуль поддерживает распространенные типы аналоговых сигналов, обеспечивая гибкость в подключении различных оборудований (регуляторные клапаны, серводвигатели, переменные частоты, индикаторы). Благодаря компактному модульному дизайну и плавающей установке на релейной панели GE IS220PAOCH1A легко интегрируется в существующие системы PLC, расширяя их возможности по управлению без остановки производства. Высококачественные компоненты, защищенная схемотехника, усиленная антиинтерференционная защита и поддержка индустриальных стандартов гарантируют длительный срок службы и отказоустойчивость в условиях электромагнитных помех, перепадов напряжения и переменных климатических условий.
Технические параметры
- Производитель: GE
- Модель: GE IS220PAOCH1A
- Тип модуля: Модуль аналоговых выходов (AO) для PLC
- Количество каналов: 8 независимых аналоговых выходных каналов (изолированные друг от друга и от питания)
- Поддерживаемые типы сигналов:
- Токовые: 4–20 мА (напряжение питания для нагрузки: 24 В постоянного тока, максимальная нагрузка 500 Ом)
- Напряжностные: 0–5 В, 0–10 В, ±5 В, ±10 В (максимальная нагрузка 1 кОм)
- Точность выходного сигнала: ±0.1% от полного диапазона (при 25 °C), ±0.2% от полного диапазона (в диапазоне температур -40 °C до +75 °C)
- Разрешение ЦАП: 16 бит
- Стабильность сигнала: ≤0.05% дрейфа за 1000 часов (при постоянной температуре)
- Время перехода на новый уровень: ≤1 мс (от 0% до 100% диапазона)
- Изоляция: 250 ВАК (межканальная, каналы-питание, каналы-система)
- Интерфейс с PLC: Системный шиной Mark VIe (с поддержкой Hot Swap – горячая замена)
- Работающий напряжение: 24 В постоянного тока (±15%)
- Потребляемый ток: не более 100 мА (без нагрузки на каналы); до 400 мА (с максимальной нагрузкой на токовые каналы)
- Температурный диапазон эксплуатации: -40 °C до +75 °C
- Влажность: до 95% (без конденсации, по стандарту IEC 60068-2-3)
- Класс защиты: IP20 (корпус)
- Размеры: 120 × 80 × 40 мм (длина × ширина × толщина)
- Материал корпуса: Пластик с армированием стекловолокном (UL94 V-0) с антистатическим покрытием
- Комплаенс: Соответствует стандартам EN 61000 (EMC), CE, RoHS, IEC 61131-2, NAMUR, UL 508, CSA C22.2
- Программное обеспечение: GE Proficy Machine Edition (конфигурация, калибровка, диагностика)
- Гарантийный срок: 5 лет
Преимущества и особенности
- Высокая точность и стабильность сигнала: GE IS220PAOCH1A обеспечивает точность выходных сигналов ±0.1% и минимальный дрейф (≤0.05% за 1000 часов), что гарантирует надежное управление исполнительными устройствами и стабильность производственных процессов.
- Горячая замена (Hot Swap): Поддержка технологии горячей замены позволяет заменять модуль без остановки работы контроллера PLC и системы, минимизируя время простоя на критических объектах (электростанции, нефтезаводы).
- Усиленная защита и устойчивость: Полная электрическая изоляция каналов (250 ВАК), антистатическое покрытие и фильтрация сигналов обеспечивают устойчивость к электромагнитным помехам и внешним искажениям, типичным для промышленных сред.
- Гибкость и простота интеграции: Поддержка основных типов аналоговых сигналов (ток, напряжение), совместимость с контроллерами Mark VIe и ПО GE Proficy Machine Edition упрощают конфигурацию, установку и обслуживание модуля.
- Надежность в экстремальных условиях: Широкий температурный диапазон (-40 °C до +75 °C) и соответствие международным стандартам гарантируют работоспособность в агрессивных средах (открытые площадки, заводы с переменной температурой, нефтегазовые объекты).
Прикладные случаи в отраслях
- Энергетика: В электростанциях (ТЭС, ГЭС, АЭС) GE IS220PAOCH1A передает аналоговые сигналы от PLC к регулирующим клапанам пара, драйверам турбин, переменным частотам в системах вентиляции и насосов, обеспечивая точное регулирование параметров работы оборудования и оптимизацию энергопотребления.
- Нефтегазовая отрасль: В добывающих платформах и нефтеперерабатывающих заводах модуль управляет регулирующими клапанами в трубопроводах, драйверами насосов для транспортировки нефти/газа, уровнем топлива в резервуарах и системами дозировки химических добавок, поддерживая стабильность технологических процессов.
- Тяжелая промышленность: В металлургических, химических и автомобильных заводах GE IS220PAOCH1A управляет серводвигателями конвейеров, регулирующими клапанами в плавильных печах, драйверами прессов и системами охлаждения, обеспечивая точность позиционирования и стабильность производственных операций.
- Жилищно-коммунальное хозяйство: В системах управления тепловыми сетями, водоснабжением и климатом модуль передает сигналы к регулирующим клапанам температуры, драйверам насосов и вентиляторов, а также контроллерам систем кондиционирования, обеспечивая оптимизацию потребления ресурсов и комфортные условия.
Сравнение с конкурентами
| Параметр | GE IS220PAOCH1A | Конкурентный продукт (Siemens SM 332) | Конкурентный продукт (Allen-Bradley 1756-OF8) |
|---|---|---|---|
| Количество аналоговых выходов | 8 (изолированные) | 8 (неизолированные) | 8 (изолированные) |
| Разрешение ЦАП | 16 бит | 14 бит | 15 бит |
| Точность выходного сигнала | ±0.1% от полного диапазона | ±0.3% от полного диапазона | ±0.2% от полного диапазона |
| Поддержка Hot Swap | Да | Нет | Да |
| Изоляция | 250 ВАК (межканальная) | 50 ВАК (межканальная) | 250 ВАК (межканальная) |
| Максимальная нагрузка (ток) | 500 Ом | 300 Ом | 400 Ом |
| Температурный диапазон | -40 °C до +75 °C | 0 °C до +60 °C | -20 °C до +60 °C |
| Гарантийный срок | 5 лет | 2 года | 3 года |
Преимущества GE IS220PAOCH1A перед конкурентами заключаются в более высокой точности сигнала (±0.1%), разрешении 16 бит, большей максимальной нагрузке на токовые каналы (500 Ом), поддержке горячей замены, расширенном температурном диапазоне и длительном гарантийном сроке. Конкуренты уступают по стабильности сигнала, устойчивости к помехам и надежности в экстремальных условиях.
Советы по подбору
- Определите тип и количество управляющих сигналов: При выборе GE IS220PAOCH1A убедитесь, что количество каналов (8) и поддерживаемые типы сигналов (4–20 мА, 0–5/10 В, ±5/10 В) соответствуют требованиям вашего оборудования (регуляторы, драйверы, клапаны).
- Оцените требования к непрерывности работы: Если ваша система требует безостановочного процесса (например, электростанции, нефтезаводы), поддержка Hot Swap делает GE IS220PAOCH1A предпочтительным выбором, так как позволяет заменять модуль без остановки системы.
- Проверьте совместимость с нагрузкой: Убедитесь, что максимальная нагрузка модуля (500 Ом для токовых сигналов, 1 кОм для напряжностных) соответствует параметрам подключаемых исполнительных устройств – это гарантирует стабильность выходного сигнала.
- Учтите условия эксплуатации: Для объектов с экстремальными температурами (-40 °C до +75 °C) или высоким уровнем электромагнитных помех модуль с усиленной защитой и изоляцией гарантирует надежную работу.
Важные примечания
- Монтаж, конфигурацию и калибровку GE IS220PAOCH1A должен выполнять квалифицированный персонал с опытом работы с аналоговыми I/O-модулями и контроллерами GE Mark VIe.
- Перед подключением исполнительных устройств убедитесь, что тип сигнала (ток/напряжение) и диапазон соответствуют настроенным параметрам каналов – несоответствие может привести к повреждению модуля или оборудования.
- Используйте экранированные кабели для подключения аналоговых сигналов, соблюдайте правила заземления и максимально сократите длину кабелей – это минимизирует электромагнитные помехи и гарантирует стабильность сигнала.
- Регулярно выполняйте проверку и калибровку модуля через ПО GE Proficy Machine Edition (рекомендуемый интервал – 1 год) – это поддерживает высокую точность выходных сигналов и предотвращает сбои в управлении.
- При использовании функции Hot Swap заменяйте модуль только при стабильной работе системы и отсутствии критических процессов – это предотвращает потерю данных и нештатные ситуации с оборудованием.
- Для замены или модернизации используйте только оригинальные изделия и комплектующие GE – использование неоригинальных компонентов может привести к потере функциональности, снижению точности и нарушению гарантийных обязательств.
