Описание

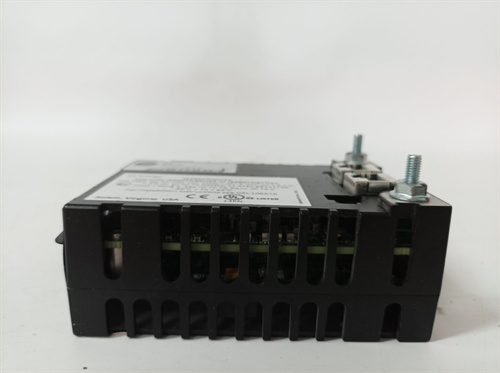

GE IS220PAOCH1B — это многофункциональный модуль питания и коммуникационного интерфейса для системы автоматического управления GE Mark VIe, разработанный для критических промышленных приложений в энергетике, нефтегазовой сфере и тяжелом машиностроении. Он сочетает в себе стабильное энергоснабжение модулей I/O и универсальную коммуникацию с контроллером GE Mark VIe, обеспечивая бесперебойную передачу данных и надежность работы в процессах с высокими требованиями к безопасности и отказоустойчивости. Благодаря компактному дизайну, расширенной совместимостью и продвинутым защитным функциям, GE IS220PAOCH1B стал предпочтительным выбором для интеграции в автоматизированные системы управления турбинами, котлами, компрессорами и производственными линиями. Будь то поддержка системы мониторинга на газоперерабатывающем заводе или энергоснабжение модулей на морской платформе, GE IS220PAOCH1B гарантирует стабильность, безопасность и эффективность эксплуатации.
Основные технические характеристики
| Категория | Детали |
|---|---|
| Тип устройства | Модуль питания и коммуникационного интерфейса для системы GE Mark VIe |
| Основная функция | Энергоснабжение модулей I/O, коммуникация между контроллером и периферийным оборудованием |
| Параметры питания | Входное напряжение: 110/220 В AC (диапазон 85–264 В AC) или 24 В DC (диапазон 18–36 В DC) — настраиваемое; Выходное напряжение: 24 В DC ±0.5 В (максимальный ток 15 А) |
| Коммуникационные интерфейсы | Ethernet (10/100/1000BASE-T, RJ45), RS-485, CANopen, поддержка протоколов Modbus TCP, GE Proprietary Protocol |
| Количество портов для подключения модулей I/O | 6 слотов для модулей GE Mark VIe (цифровых/аналоговых) |
| Защитные функции | Защит от перегрузки, короткого замыкания, перепадов напряжения, перегрева, электромагнитных помех (EMC), обратной полярности |
| Тип монтажа | DIN-рейка (совместим с шкафу GE Mark VIe) |
| Рабочая температура | -20℃ ~ +65℃ |
| Класс защиты | IP20 (для монтажа в шкафу управления) |
| Габаритные размеры (Д×Ш×В) | 95мм × 150мм × 23мм |
| Совместимость | Контроллеры GE Mark VIe, модули I/O GE (IS215WETAH1C/IS215WEPAH2B/IS215WEPAH2BA), периферийное оборудование (сенсоры, исполнительные механизмы) |
| Сертификации | CE, UL, CSA, ATEX Zone 2, IECEx, RoHS, EN 61010-1 |
Ключевые преимущества и особенности
1. Стабильное энергоснабжение и компактный дизайн
GE IS220PAOCH1B обеспечивает стабильное выходное напряжение 24 В DC ±0.5 В даже при колебаниях входного напряжения (85–264 В AC или 18–36 В DC), что критично для надежности работы чувствительных модулей I/O. Максимальный выходной ток 15 А позволяет питать до 6 модулей I/O одновременно, а компактный дизайн (габаритные размеры 95×150×23 мм) экономит пространство в шкафу управления — идеально для проектов с ограниченным объемом оборудования. Встроенный регулятор напряжения с высокой эффективностью (КПД ≥ 92%) снижает тепловыделение, а фильтр низкочастотных помех защищает модули от искажений сигнала.
2. Универсальная коммуникация и гибкая интеграция
GE IS220PAOCH1B оснащен универсальными коммуникационными интерфейсами (Ethernet, RS-485, CANopen) и поддерживает популярные промышленные протоколы (Modbus TCP, GE Proprietary Protocol), обеспечивая совместимость с контроллером GE Mark VIe и оборудованием третьих производителей (Siemens, ABB, Bently Nevada). Ethernet-порт с поддержкой Gigabit Ethernet гарантирует скорость передачи данных до 1 Гбит/с, обеспечивая реальное время обмена информацией между контроллером и модулями I/O. Это критично для времени-зависимых приложений, таких как аварийное остановление оборудования или регулирование процессов в режиме реального времени.
3. Расширенные защитные функции и высокая надежность
GE IS220PAOCH1B оснащен комплексом защитных мер, обеспечивающих безопасность как самого модуля, так и подключенного оборудования: защита от перегрузки (автоматическое отключение при превышении тока 15 А), защита от короткого замыкания (широтноимпульсное отключение с индикацией ошибки), защита от перепадов напряжения (±30% от номинала), защита от перегрева (отключение при температуре ≥70℃) и защита от обратной полярности (защита электроники при неправильном подключении питания). Модуль изготовлен из высококачественных компонентов: плата с conformal покрытием (защита от пыли и влаги) и корпус из жаропрочного пластика. Устойчивость к вибрациям до 10G и ударам до 15G подтверждается сертификацией по стандарту EN 61010-1.
4. Удобство эксплуатации и диагностики
GE IS220PAOCH1B полностью интегрируется в систему GE Mark VIe, поддерживая автоматическое распознавание контроллером и плагинтеграцию через программное обеспечение GE ToolboxST. Передняя панель модуля оснащена световыми индикаторами (питание, работа, ошибка коммуникации, перегрузка) и цифровым дисплеем, показывающим текущие параметры питания (напряжение, ток). Поддержка удаленной диагностики позволяет техническим специалистам отслеживать состояние модуля, логировать ошибки (с сохранением за 5 лет) и проверять исправность коммуникационных интерфейсов через сеть, без физического доступа к шкафу управления.
5. Адаптивность и широкая совместимость
Широкий диапазон рабочих температур (-20℃ ~ +65℃) делает GE IS220PAOCH1B подходящим для эксплуатации в различных промышленных условиях — от холодных северных заводов до жарких газоперерабатывающих комплексов. Модуль полностью совместим с модулями I/O GE Mark VIe (цифровыми, аналоговыми) и контроллерами GE Mark VIe, а также с оборудованием третьих производителей, что упрощает интеграцию в существующие автоматизированные системы или использование при создании новых проектов. 6 слотов для модулей I/O позволяют гибко конфигурировать систему в зависимости от требований проекта.
Сферы применения и практические кейсы
1. Энергетика: Энергоснабжение системы мониторинга котлов на ТЭС
На 800MW тепловой электростанции было установлено 12 модулей GE IS220PAOCH1B для энергоснабжения и коммуникации с модулями I/O, управляющими 4 котлами. Каждый модуль питал 5 модулей IS215WETAH1C (цифровые модули) и обеспечивал передачу данных между контроллером GE Mark VIe и модулями. Стабильное питание и высокая скорость коммуникации гарантировали своевременное обнаружение аномалий в работе котлов (например, перегрев трубок), а защита от перепадов напряжения предотвратила повреждение модулей при спаде напряжения в сети. Работа модулей без сбоев в течение 6 лет подтвердила их высокую надежность.
2. Нефтегазовая промышленность: Коммуникация и питание на газоперерабатывающем заводе
Газоперерабатывающий завод внедрил GE IS220PAOCH1B в систему управления 20 центробежных компрессоров. Модули питали модули IS215WEPAH2B (аналоговые модули) и передавали сигналы от датчиков давления и температуры к контроллеру GE Mark VIe через Modbus TCP. При превышении давления газа до критического уровня высокая скорость передачи данных (1 Гбит/с) позволяла операторам принять меры за 0.7 мс, предотвращая повреждение компрессоров. Защитные функции от короткого замыкания и влаги гарантировали работу в агрессивной промышленной среде.
3. Тяжелое машиностроение: Управление автоматической линией на металлургическом заводе
Металлургический завод внедрил GE IS220PAOCH1B в автоматизированную линию производства металлопроката, обеспечивая питание и коммуникацию с 24 модулем I/O. Модули передавали данные о скорости прокатки, температуре металла и состоянии приводов к контроллеру GE Mark VIe, а также получали управляющие команды. Компактный дизайн модуля позволил разместить его в шкафу с ограниченным пространством, а расширенная диагностика позволила операторам отслеживать состояние оборудования в реальном времени, предотвращая внеплановые остановки. Экономическая выгода составила 1.8 млн долларов за счет избежания простоя на 8 часов.
Сравнение с конкурентами
| Параметр сравнения | GE IS220PAOCH1B | Конкурент (напр., Allen-Bradley 1756-PA75) |
|---|---|---|
| Максимальный выходной ток | 15 А | 10 А |
| Входное напряжение | 85–264 В AC / 18–36 В DC | 85–264 В AC |
| Коммуникационные интерфейсы | Ethernet, RS-485, CANopen | Ethernet |
| Скорость передачи данных | До 1 Гбит/с | До 100 Мбит/с |
| Защитные функции | Перегрузка, короткое замыкание, перепады напряжения, перегрев, обратная полярность | Перегрузка, короткое замыкание |
| Совместимость с GE Mark VIe | Полная | Ограниченная |
| Рабочая температура | -20℃ ~ +65℃ | 0℃ ~ +60℃ |
Рекомендации по выбору и правила эксплуатации
Рекомендации по выбору
- Системы GE Mark VIe: Приоритетно выбирать GE IS220PAOCH1B для модернизации или создания новых автоматизированных систем на платформе GE Mark VIe (котлы, компрессоры, линии производства).
- Проекты с ограниченным пространством: Идеально подходит для шкафов с малым объемом благодаря компактному дизайну.
- Критические процессы с требованиями к стабильности: Рекомендуется для объектов, где стабильность энергоснабжения и коммуникации являются критическими факторами — энергетика, нефтегазовая промышленность, тяжелое машиностроение.
- Гибкая интеграция: Выбирать для проектов, требующих совместимости с оборудованием третьих производителей и различными промышленными протоколами.
Правила эксплуатации
- Монтаж: Устанавливать модуль в шкафу GE Mark VIe, обеспечивая плотное прижимание к DIN-рейке и пространство для вентиляции (не менее 5 см). Избегать монтажа рядом с мощными источниками электромагнитных помех или тепла.
- Подключение: Использовать сертифицированные кабели для подключения питания и коммуникации; экранированные кабели для Ethernet и RS-485 (заземление экрана с одной стороны, сопротивление ≤4Ом). Перед включением проверить правильность подключения полярности и соответствие входного напряжения настроек модуля.
- Настройка: Конфигурировать параметры питания и коммуникации через программное обеспечение GE ToolboxST; сохранять конфигурацию в резервной копии. Настраивать протоколы коммуникации в соответствии с требованиями системы.
- Диагностика: Регулярно проверять индикаторы статуса и логи ошибок через GE ToolboxST; проверять параметры выходного напряжения и тока с помощью измерительного оборудования. При обнаружении ошибок (перегрузка, короткое замыкание) отключить модуль и устранить причину неисправности.
- Хранение запасных модулей: Хранить запасные GE IS220PAOCH1B в сухом, охлажденном помещении (0–40℃, влажность 20–60%) в герметичных контейнерах с десиккантом. Перед установкой проверить функциональность через GE ToolboxST.
