Описание

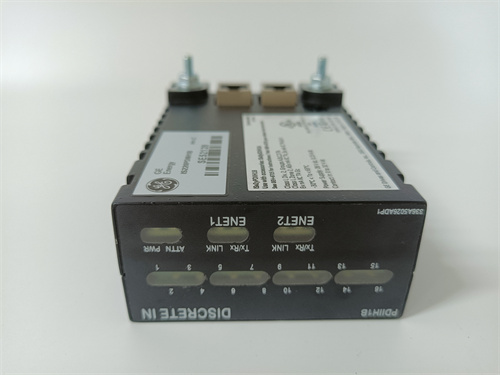

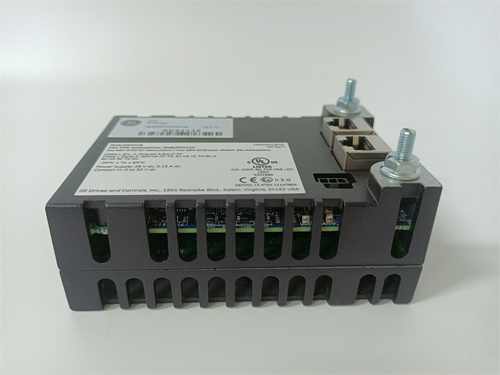

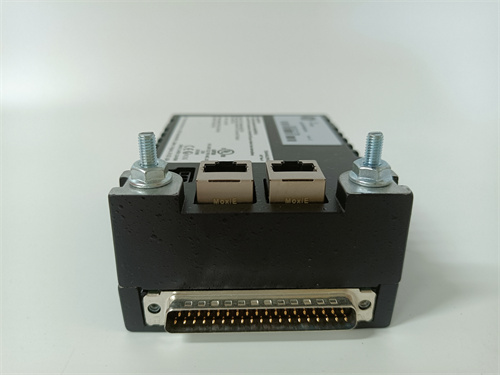

GE IS220PD10H1B — это высоконадежный цифровой модуль ввода-вывода (I/O) с повышенной мощностью для системы автоматического управления GE Mark VIe, разработанный для критических промышленных приложений в энергетике, нефтегазовой сфере и тяжелом машиностроении. Он специализируется на надежном сборе цифровых сигналов (статус датчиков, команды оператора) и выдаче высокомощных дискретных управляющих команд исполнительным механизмам (мощные насосы, электродвигатели, клапаны с большой нагрузкой), обеспечивая быструю реакцию и устойчивость в процессах с повышенными требованиями к мощности и безопасности. Благодаря усиленной электроникой, расширенной защитой и полной совместимостью с экосистемой GE, GE IS220PD10H1B стал неотъемлемым компонентом в управлениях турбин, котлами, компрессорами и автоматизированными линиями с мощными исполнительными механизмами. Будь то управление системой приводов на тепловой электростанции или активация промышленных насосов на газоперерабатывающем заводе, GE IS220PD10H1B гарантирует бесперебойную работу, точность команд и долговечность эксплуатации.
Основные технические характеристики
| Категория | Детали |
|---|---|
| Тип устройства | Цифровой I/O модуль с повышенной мощностью для системы GE Mark VIe |
| Основная функция | Сбор цифровых сигналов (ввод), выдача высокомощных дискретных управляющих команд (вывод) |
| Количество каналов | 10 универсальных каналов (настраиваемые: 5 ввод/5 вывод или 10 ввод/0 вывод или 0 ввод/10 вывод) |
| Поддерживаемые сигналы ввода | Дискретный ввод (DI): 24В DC (суммирующий/источник тока), защита от обратного полярности |
| Поддерживаемые сигналы вывода | Дискретный вывод (DO): транзисторный (NPN/PNP, 5А на канал) или реле (5А/250В AC, 5А/30В DC) — настраиваемый |
| Время отклика | Ввод: ≤ 0.4 мс; Вывод: ≤ 0.6 мс (транзисторный), ≤ 3.5 мс (реле) |
| Защитные функции | Защита от короткого замыкания, перегрузки, обратной полярности, электромагнитных помех (EMC), перегрева, коррозии |
| Тип питания | 24В DC (от шкафу GE Mark VIe, диапазон 18–36 В DC) |
| Рабочая температура | -20℃ ~ +65℃ |
| Класс защиты | IP20 (для монтажа в шкафу управления) |
| Тип монтажа | DIN-рейка (совместим с шкафу GE Mark VIe) |
| Габаритные размеры (Д×Ш×В) | 95мм × 150мм × 23мм |
| Совместимость | Контроллеры GE Mark VIe, шкафу GE, сенсоры GE/Bently Nevada/Siemens, мощные исполнительные механизмы (насосы, электродвигатели, клапаны) |
| Сертификации | CE, UL, CSA, ATEX Zone 2, IECEx, RoHS, EN 61131-2 |
Ключевые преимущества и особенности
1. Повышенная мощность выводов и универсальность каналов
GE IS220PD10H1B отличается повышенной мощностью дискретных выводов — до 5А на канал (в 2.5 раза больше, чем у стандартных модулей), что позволяет напрямую управлять мощными исполнительными механизмами (например, насосами с электродвигателями до 1.2 кВт, электромагнитными клапанами с большой нагрузкой) без использования дополнительных контакторов. 10 универсальных каналов можно гибко настроить под 5 ввод/5 вывод, 10 вводов или 10 выводов, а тип выводов (реле/транзисторный) выбирается индивидуально для каждого канала через программное обеспечение GE ToolboxST. Это делает GE IS220PD10H1B универсальным решением для подключения различных цифровых сенсоров и мощных исполнительных механизмов, сокращая количество компонентов в системе и снижая затраты на монтаж.
2. Расширенные защитные функции для мощных нагрузок
GE IS220PD10H1B оснащен специализированным комплексом защитных мер, адаптированным для работы с высокими токами: защита от короткого замыкания на каждом канале (автоматическое отключение при токе ≥ 6А с индикацией ошибки), защита от перегрузки (постоянный мониторинг тока и сигнализация при превышении 5А), защита от обратной полярности (защита электроники при неправильном подключении питания) и устойчивость к электромагнитным помехам (соответствует стандартам EN 55032/EN 61000 Class B). Galvanische изоляция каналов (1000Врмс) — в 2 раза выше, чем у стандартных модулей — предотвращает взаимное влияние сигналов и перепады потенциала при работе с мощными нагрузками. Защита от перегрева отключает модуль при превышении температуры 75℃, предотвращая повреждение компонентов из-за перегрузки.
3. Высокая надежность и долговечность в тяжелых условиях
GE IS220PD10H1B изготовлен из премиальных индустриальных компонентов с повышенной долговечностью: транзисторы с защитой от теплового запаления, реле с ресурсом на 10 млн операций и плата с двойным conformal покрытием (защита от пыли, влаги и коррозии). Модуль устойчив к вибрациям до 10G и ударам до 15G, что подтверждается сертификацией по стандарту EN 61131-2. Он сохраняет полную функциональность при относительной влажности до 95% без конденсации и в условиях агрессивных промышленных сред (пыль, химические пары, солевой влага на морских платформах), что делает его идеальным для эксплуатации на заводах и offshore-объектах.
4. Удобство интеграции и продвинутая диагностика
GE IS220PD10H1B полностью интегрируется в систему GE Mark VIe, поддерживая автоматическое распознавание контроллером и плагинтеграцию через программное обеспечение GE ToolboxST. Передняя панель модуля оснащена цветными световыми индикаторами для каждого канала (зеленый — активность, желтый — предупреждение о перегрузке, красный — ошибка) и общего индикатора статуса (питание, работа). Поддержка удаленной диагностики позволяет техническим специалистам отслеживать ток на каждом выводе в реальном времени, логировать ошибки (сохранение за 5 лет) и проверять исправность компонентов через сеть, без физического доступа к модулю. Это позволяет своевременно выявлять перегрузки или короткие замыкания, предотвращая повреждение исполнительных механизмов.
5. Адаптивность и широкая совместимость
Широкий диапазон рабочих температур (-20℃ ~ +65℃) делает GE IS220PD10H1B подходящим для эксплуатации в различных климатических условиях — от холодных северных заводов до жарких газоперерабатывающих комплексов и морских платформ. Модуль полностью совместим с контроллерами GE Mark VIe и другими компонентами экосистемы GE, а также с сенсорами и исполнительными механизмами третьих производителей (Siemens, Bently Nevada). Это позволяет легко интегрировать его в существующие автоматизированные системы или использовать при создании новых проектов с мощными исполнительными механизмами.
Сферы применения и практические кейсы
1. Энергетика: Управление приводами котлов на ТЭС
На 1000MW тепловой электростанции было установлено 16 модулей GE IS220PD10H1B для управления приводами 6 котлов. Каналы модуля настроены в режиме 5 ввод/5 вывод: входные каналы собирали сигналы от датчиков положения вентиляторов (DI 24В DC), а выходные (транзисторные, 5А) выдавали команды на запуск/остановку мощных вентиляторов (электродвигатели 0.8 кВт). Повышенная мощность выводов позволяла напрямую управлять вентиляторами без контакторов, а быстрое время отклика ≤ 0.6 мс гарантировала синхронность работы приводов. Защитные функции от перегрузки предотвратили повреждение модуля при заблокировке вентилятора. Работа модулей без сбоев в течение 7 лет подтвердила их высокую надежность.
2. Нефтегазовая промышленность: Активация насосов на морской платформе
Морская нефтегазовая платформа внедрила GE IS220PD10H1B в систему управления 20 промышленных насосов (электродвигатели 1 кВт). Модули настроены в режиме 10 выводов (реле тип), выдавая команды на запуск/остановку насосов. Высокая мощность выводов (5А) обеспечивала стабильное питание насосов, а защита от короткого замыкания предотвратила повреждение модуля при сбое в цепи. Удаленная диагностика позволяла операторам отслеживать ток на каждом насосе в реальном времени, своевременно выявляя аномалии. Устойчивость модуля к морской влаге и коррозии гарантировала работу без сбоев в течение 6 лет, экономическая выгода составила 2.3 млн долларов за счет избежания простоя на 9 часов.
3. Тяжелое машиностроение: Управление клапанами на металлургическом заводе
Металлургический завод внедрил GE IS220PD10H1B в автоматизированную линию производства стали, для управления 30 мощными электромагнитными клапанами (нагрузка 3А). Модули собирали сигналы от датчиков давления (10 входов) и выдавали команды на открытие/закрытие клапанов (10 реле выводов). Гибкая конфигурация каналов позволяла адаптировать модуль под конкретные требования линии, а защита от обратной полярности предотвратила повреждение электроники при неправильном подключении. Быстрое время отклика и высокая надежность модуля обеспечили непрерывную работу линии, снизив количество внеплановых остановок на 30%.
Сравнение с конкурентами
| Параметр сравнения | GE IS220PD10H1B | Конкурент (напр., Siemens 6ES7522-1BL10-0AB0) |
|---|---|---|
| Максимальный ток на выводе | 5А на канал | 2А на канал |
| Количество каналов | 10 универсальных (настраиваемых) | 16 выводов (фиксированные) |
| Время отклика | ≤ 0.4 мс (ввод), ≤ 0.6 мс (вывод) | ≤ 1 мс (ввод), ≤ 1.5 мс (вывод) |
| Защитные функции | Перегрузка, короткое замыкание, обратная полярность, 1000Врмс изоляция | Перегрузка, короткое замыкание, 500Врмс изоляция |
| Рабочая температура | -20℃ ~ +65℃ | 0℃ ~ +60℃ |
| Совместимость с GE Mark VIe | Полная | Ограниченная |
Рекомендации по выбору и правила эксплуатации
Рекомендации по выбору
- Системы GE Mark VIe: Приоритетно выбирать GE IS220PD10H1B для модернизации или создания новых автоматизированных систем на платформе GE Mark VIe с мощными исполнительными механизмами (насосы, электродвигатели, клапаны).
- Проекты с высокими требованиями к мощности: Идеально подходит для управления нагрузками до 5А на канал — приводы котлов, промышленные насосы, электромагнитные клапаны с большой нагрузкой.
- Гибкая конфигурация: Рекомендуется для объектов с переменными требованиями к количеству входов/выходов и типу выводов (реле/транзисторный).
- Тяжелые промышленные условия: Выбирать для заводов с агрессивной средой, вибрациями и широким температурным диапазоном (-20℃ ~ +65℃), включая морские платформы.
Правила эксплуатации
- Монтаж: Устанавливать модуль в шкафу GE Mark VIe, обеспечивая плотное прижимание к DIN-рейке и достаточное пространство для вентиляции (не менее 5 см) — из-за повышенной мощности модуль выделяет больше тепла. Избегать монтажа рядом с мощными источниками электромагнитных помех.
- Подключение: Использовать сертифицированные кабели с сечением не менее 1.5 мм² для подключения исполнительных механизмов (из-за высокого тока); экранированные кабели для сигнальных линий (заземление экрана с одной стороны, сопротивление ≤4Ом). Перед включением проверить правильность подключения полярности и соответствие нагрузки максимальному току канала (не более 5А).
- Настройка: Конфигурировать тип каналов (ввод/вывод) и тип выводов (реле/транзисторный) через программное обеспечение GE ToolboxST; настроить пороги предупреждения о перегрузке в соответствии с требованиями нагрузки.
- Диагностика: Регулярно проверять ток на выводах и логи ошибок через GE ToolboxST; заменять модуль при обнаружении постоянных ошибок в каналах или снижении производительности. При перегрузке или коротком замыкании сначала устранить причину неисправности, затем восстановить работу модуля через GE ToolboxST.
- Хранение запасных модулей: Хранить запасные GE IS220PD10H1B в сухом, охлажденном помещении (0–40℃, влажность 20–60%) в герметичных контейнерах с десиккантом. Перед использованием провести проверку функциональности через GE ToolboxST.
- IS220PD10H1B
