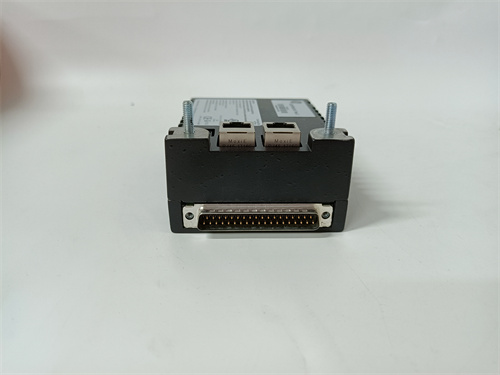

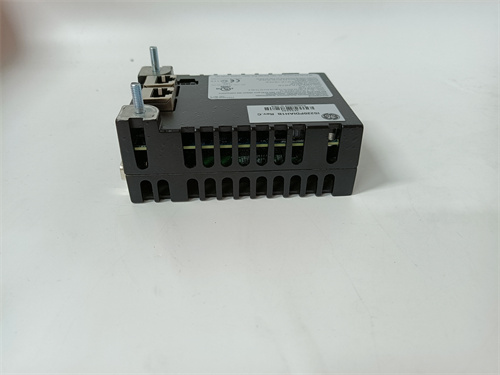

GE IS220PDIAH1B

Описание

Общая информация о продукте

Технические параметры продукта

• Конфигурация каналов: 16 независимых дискретных входных каналов — каждый канал считывает отдельный сигнал, что позволяет параллельно контролировать до 16 устройств (например, 8 датчиков положения клапанов и 8 аварийных кнопок).
• Тип входных сигналов:
  • Номинальное напряжение: 24 В DC (стандарт для промышленных дискретных датчиков);
  • Совместимость с выходными типами датчиков: Поддерживает NPN и PNP транзисторные выходы, а также «сухие» контакты (механические переключатели) — через настраиваемую полярность подключения.
• Электрические параметры:
  • Максимальный входной ток на канал: 10 мА (при 24 В DC);
  • Порог срабатывания (сигнал «включено»): 12–24 В DC — гарантирует надежное считывание даже при небольших падениях напряжения в сети;
  • Порог отключения (сигнал «выключено»): ≤ 7 В DC — предотвращает ложные срабатывания из-за помех;
  • Изоляция: Между каналами — 500 В AC (на 1 минуту), между каналами и землей — 1000 В AC (на 1 минуту) — защищает от перекрестных помех и коротких замыканий.
• Скорость реакции:
  • Время считывания сигнала на канал: ≤ 1 мс — обеспечивает моментальное фиксирование изменений состояния (например, активация аварийной кнопки или срабатывание датчика перегрузки).
• Защитные функции и диагностика:
  • Защита от обратного напряжения: Диодная защита на входах питания — предотвращает повреждение модуля при неправильной полярности подключения 24 В DC;
  • Защита от короткого замыкания: Максимальный ток ограничен 20 мА на канал — предотвращает перегрев и выход из строя канала;
  • Встроенная диагностика: Отслеживает обрыв кабеля к датчику, короткое замыкание сигнала на землю, превышение тока — отправка цифровых кодов ошибки в контроллер Mark VIe для оповещения операторов;
  • Устойчивость к ЭМП: Соответствие классу EN 61000-6-2 (иммунитет к импульсным помехам и радиочастотным полям).
• Рабочие условия:
  • Температурный диапазон: 0 °C до +60 °C;
  • Относительная влажность: до 95% (без конденсации);
  • Класс защиты: IP20 (при монтаже в шкаф управления Mark VIe);
  • Устойчивость к вибрациям: До 5 г (в диапазоне частот 10–2000 Гц) — соответствует требованиям к оборудованию на turbomachinery.
• Питание и коммуникация:
  • Питание: 24 В DC (от блока питания системы Mark VIe), потребление — не более 3 ВА (на все 16 каналов);
  • Коммуникация с контроллером: Через внутреннюю шину Mark VIe (EtherNet/IP) — передача данных о состоянии каналов с латентностью < 1 мс.

Преимущества и особенности

1. Высокая надежность и устойчивость: Изоляция каналов (500 В AC между каналами) и защита от помех гарантируют, что GE IS220PDIAH1B стабильно работает в условиях промышленной среды — например, на газотурбинных установках с высоким уровнем электромагнитных помех. Это устраняет ложные срабатывания сигналов, которые могли бы привести к неправильной аварийной остановке турбины или пропуску критических сбоев.
2. Гибкость в подключении: Поддержка NPN/PNP датчиков и «сухих» контактов позволяет использовать GE IS220PDIAH1B с большинством промышленных дискретных устройств — не требуется дополнительные адаптеры или преобразователи. Например, на одном модуле можно подключить NPN индуктивные датчики (положение workpiece) и PNP фотоэлектрические сенсоры (наличие продукции), просто настроив полярность для каждого канала через интерфейс Mark VIe.
3. Быстрая реакция и безопасность: Время считывания ≤ 1 мс гарантирует, что GE IS220PDIAH1B моментально передает сигналы аварий (например, активация кнопки «стоп эмергенция» или срабатывание датчика перегрузки ротора) в контроллер. Это критически важно для turbomachinery — быстрая реакция позволяет остановить оборудование в миллисекундах, предотвращая повреждение компонентов или аварии.
4. Легкая диагностика и обслуживание: Световые индикаторы (LED) на каждом канале (зеленый — сигнал «включено», не горит — «выключено», красный — ошибка) позволяют операторам быстро определить состояние каждого датчика. Дополнительно, диагностические коды в контроллере Mark VIe указывают на причину неисправности (обрыв кабеля, короткое замыкание), сокращая время поиска и устранения проблем.

Примеры применения в отраслях

• Газовые турбины: В газотурбинных установках GE IS220PDIAH1B считывает сигналы от датчиков положения топливных клапанов (открыт/закрыт), аварийных кнопок оператора, датчиков наличия масла в системе смазки и датчиков положения шторок компрессора. При неисправности (например, клапан не закрывается полностью) модуль передаёт сигнал в контроллер Mark VIe, который блокирует подачу топлива и активирует аварийное охлаждение — предотвращая перегрев турбины.
• Центробежные компрессоры: В компрессорах для нефтегазовой промышленности GE IS220PDIAH1B подключает датчики положения разгрузочных клапанов, датчики перекрытия защитных решеток (для предотвращения попадания посторонних предметов) и аварийные кнопки на панели оператора. При срабатывании датчика перекрытия решетки модуль мгновенно сигнализирует контроллеру, который снижает скорость компрессора до безопасного уровня.
• Паровые турбины в ТЭС: В теплоэлектростанциях GE IS220PDIAH1B считывает сигналы от датчиков положения вентилей пара (открыт/закрыт), датчиков уровня воды в котле (достигнут минимальный/максимальный уровень) и сигналы готовности вспомогательного оборудования (насосы, помпы). Данные используются контроллером для синхронизации работы турбины и котла — например, если уровень воды в котле опускается ниже минимального, модуль сигнализирует о необходимости остановки подачи пара в турбину.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору:
  1. Определите количество и тип датчиков: Если вам нужно считывать сигналы от 8–16 дискретных датчиков (24 В DC) разных типов (NPN, PNP, механические), GE IS220PDIAH1B подходит идеально. Для большего количества каналов используйте несколько модулей в шасси Mark VIe.
  2. Учтите требования к скорости: Для систем, где важна мгновенная реакция (например, аварийные остановки turbomachinery), GE IS220PDIAH1B с временем считывания ≤ 1 мс является лучшим выбором — он гарантирует, что сигналы не будут задерживаться.
  3. Для получения информации о совместимости с конкретными датчиками (например, GE CR105 индуктивными датчиками) или настройке каналов обратитесь к ссылке: [ссылка на продукт GE IS220PDIAH1B].
• Предостережения:
  1. Соблюдайте полярность подключения питания и сигналов: Неправильная полярность (например, перепутанные линии 24 В DC или сигнала) может привести к неисправному считыванию или повреждению канала, даже несмотря на защиту от обратного напряжения.
  2. Не превышайте максимальный входной ток (10 мА на канал): Для датчиков с током выше 10 мА используйте внешние резисторы токоограничения — это защитит каналы GE IS220PDIAH1B от перегрузки.
  3. При монтаже кабелей к датчикам отделяйте их от высоковольтных линий (например, 380 В AC) не менее чем на 30 см: Это снижает влияние электромагнитных помех и предотвращает ложные срабатывания сигналов.
  4. Регулярно проверяйте состояние LED-индикаторов: Если индикатор не горит при активном сигнале датчика, проверьте кабель, датчик или полярность подключения — своевременное устранение таких проблем гарантирует стабильную работу модуля.
