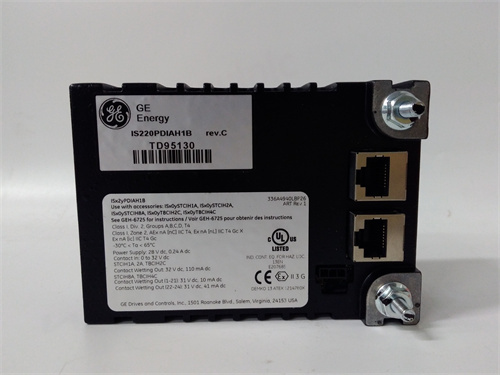

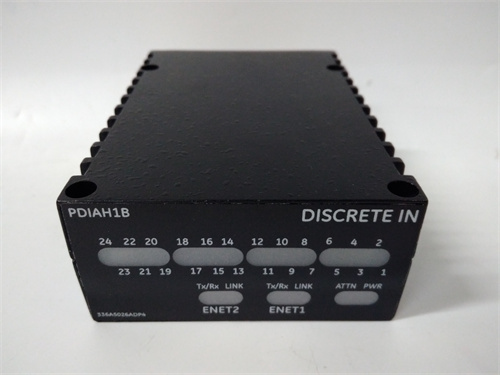

GE IS220PDIAH1B

Описание

Описание продукта GE IS220PDIAH1B

• Галваническая изоляция 3500 В RMS между каналами, шасси и питанием — защищает модуль от высоковольтных импульсов (например, при пробое изоляции датчика) и предотвращает цепные помехи между разными технологическими цепями;
• Диагностика на уровне канала — модуль проверяет состояние сигнала (обрыв кабеля, короткое замыкание, выход сигнала за диапазон) и отправляет код ошибки в контроллер — например, при обрыве кабеля к датчику давления GE IS220PDIAH1B сигнализирует об ошибке через красный LED на канале и логи системы;
• Защита от перегрузки — каждый канал имеет ограничитель тока (до 30 мА для сигналов 4–20 мА), предотвращая повреждение модуля при коротком замыкании в цепях датчика.

Параметры продукта GE IS220PDIAH1B

• Производитель: GE (General Electric, через бренд GE Power Systems — семейство Mark VIe)
• Серия: IS220 (Модули аналоговых входов Mark VIe)
• Модель: GE IS220PDIAH1B (16-канальный модуль аналоговых входов для давления/температуры)
• Тип компонента: Модуль аналоговых входов (AI) с обработкой сигналов датчиков
• Характеристики каналов:
  • Количество каналов: 16 (независимых)
  • Поддерживаемые сигналы:
    • Ток: 4–20 мА (пассивные/активные датчики);
    • Напряжение: 0–10 В, ±5 В;
    • Температурные сенсоры: RTD Pt100 (0–200 °C), Pt1000 (0–300 °C);
  • Разрешение: 24 бит;
  • Точность: ±0.015% полного диапазона (при 25 °C);
  • Изоляция между каналами: 3500 В RMS;
• Коммуникационные характеристики:
  • Связь с шасси Mark VIe: Mark VIe Backplane Protocol (оптимизированная для быстрой передачи данных);
  • Частота обновления данных: До 0.5 мс (для всех 16 каналов);
  • Поддержка калибровки: Автоматическая (через Mark VIe Toolbox v7.0+);
• Эксплуатационные параметры:
  • Питание: 5 В DC ±5% (от шасси Mark VIe);
  • Потребляемая мощность: < 10 Вт;
  • Степень защиты (IP): IP20 (для монтажа в шасси);
  • Температурный диапазон: -30 °C до +75 °C (оперативный) / -40 °C до +85 °C (хранительный);
  • Влажность: 5–95% RH (без конденсации, по IEC 60068-2-3);
• Сертификации:
  • UL 508 (промышленное оборудование управления);
  • IEC 61850-3 (стандарт для коммуникаций в энергетике);
  • CE Mark, RoHS, ATEX Zone 2 (опционально);
• Дополнительные функции:
  • Индикация: 16 双色ных LED (по каналу) + 1 LED питания модуля;
  • Диагностика: Ошибки обрыва, короткого замыкания, выхода за диапазон;
  • Горячая замена: Поддерживается.

Преимущества и особенности GE IS220PDIAH1B

1. Экстремальная точность измерений:

   24-битное разрешение и точность ±0.015% позволяют GE IS220PDIAH1B фиксировать минимальные колебания параметров (например, изменение температуры турбины на 0.05 °C), что критически для тонкой регулировки процессов и предотвращения износа оборудования.

2. Гибкость в работе с сенсорами:

   Поддержка различных типов сигналов (4–20 мА, 0–10 В, RTD) устраняет необходимость использования нескольких специализированных модулей — один GE IS220PDIAH1B может заменить 2–3 модуля, экономя место в шасси и снижая затраты на закупку.

3. Высокая отказоустойчивость:

   Галваническая изоляция 3500 В RMS и режим избыточности каналов защищают модуль от повреждения и гарантируют достоверность данных, даже при неисправности сенсора или помехах в сети.

4. Быстрая передача данных:

   Частота обновления до 0.5 мс обеспечивает оперативную реакцию контроллера Mark VIe на отклонения параметров — например, при резком росте давления в котле система успевает снизить подачу топлива за 0.3 мс, предотвращая аварию.

5. Упрощенное обслуживание:

   Автоматическая калибровка и горячая замена сокращают время обслуживания — инженеры не нужно останавливать систему для настройки модуля или его замены, что увеличивает время бесперебойной работы объекта.

Примеры применения GE IS220PDIAH1B в отраслях

• Теплоэнергетика (ТЭЦ с котлом ТП-100) :

  В ТЭЦ GE IS220PDIAH1B подключен к 8 датчикам давления пара (4–20 мА, Rosemount 3051) и 8 RTD Pt100 (измерение температуры теплоносителя в трубопроводах). Модуль фильтрует помехи от электродвигателей насосов, передавая точные данные в контроллер Mark VIe за 0.4 мс. При превышении давления пара выше 100 бар контроллер автоматически открывает сбросной клапан, предотвращая пробой трубопровода.

• Газотурбинная электростанция (ГТЭС с газотурбиной GE 7HA.02) :

  На ГТЭС GE IS220PDIAH1B обрабатывает сигналы от 6 датчиков давления газового тракта (4–20 мА) и 10 RTD Pt1000 (температура ротора и статора газотурбины). Данные передаются в SCADA через интерфейс Mark VIe, позволяя диспетчерам отслеживать состояние турбины в реальном времени. При обнаружении обрыва кабеля к одному из RTD модуль сигнализирует об ошибке, а контроллер автоматически переключается на данные резервного датчика, не нарушая работы турбины.

• Атомная энергетика (АЭС, контур первого контура охлаждения) :

  В АЭС GE IS220PDIAH1B измеряет давление и температуру воды в контуре охлаждения: 8 каналов подключены к датчикам давления (4–20 мА), 8 каналов — к RTD Pt100 (температура). Галваническая изоляция 3500 В RMS защищает модуль от помех от реакторных установок, а логи ошибок позволяют инженерам анализировать состояние контура и планировать плановое обслуживание.

Сравнение GE IS220PDIAH1B с конкурентами

Рекомендации по выбору GE IS220PDIAH1B

• Выбирайте GE IS220PDIAH1B, если вы используете систему управления GE Mark VIe и нуждаетесь в высокоточной обработке сигналов давления, температуры или уровня — его параметры идеально подходят для ТЭЦ, ГТЭС и АЭС с высокими требованиями к надежности.
• Для объектов с суровыми климатическими условиями (-30 °C до +75 °C) — широкий температурный диапазон модуля позволяет эксплуатировать его в холодных цехах или жарких производственных помещениях без дополнительного охлаждения.
• При необходимости интеграции с разными типами сенсоров (например, одновременно с датчиками давления и RTD) — GE IS220PDIAH1B является оптимальным выбором, так как он поддерживает все основные типы сигналов энергетических сенсоров.
• Для систем с нулевым допуском к простоям — горячая замена и автоматическая калибровка снижают время обслуживания, увеличивая общую надежность объекта.
• Перед покупкой уточните по ссылке опциональные функции (например, поддержку ATEX для опасных зон) и совместимость с конкретным контроллером Mark VIe (например, IS210CPUH1AA) — это гарантирует бесперебойную работу системы.

Меры предосторожности при использовании GE IS220PDIAH1B

• При монтаже GE IS220PDIAH1B отключите питание шасси Mark VIe — контакт с живыми цепями (5 В DC) может привести к повреждению модуля или контроллера.
• Используйте только сертифицированные кабели для подключения сенсоров (например, экранированные кабели для 4–20 мА) — некачественные кабели увеличат уровень помех и снизят точность измерений.
• Не превышайте максимальный ток канала (30 мА для 4–20 мА) — перегрузка приведет к выходу канала из строя и потере данных от сенсора.
• Регулярно проверяйте состояние LED индикаторов — красные LED сигнализируют о неисправностях (обрыв, короткое замыкание), которые нужно устранить немедленно, чтобы избежать ошибок в контроллерах.
• При калибровке модуля используйте только программное обеспечение Mark VIe Toolbox официальной версии — несанкционированное ПО может нарушить настройки и снизить точность измерений.
