Описание
Описание продукта

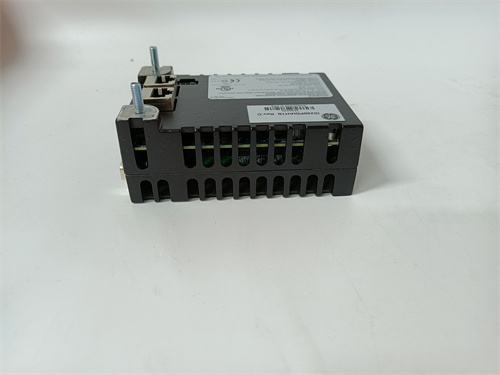

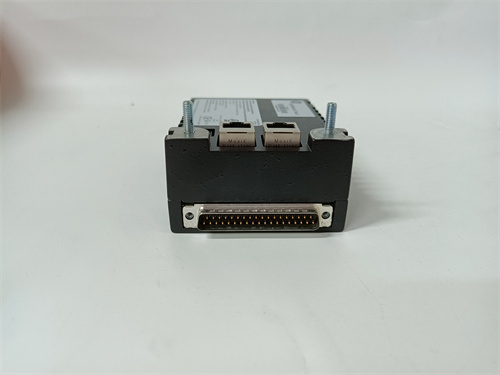

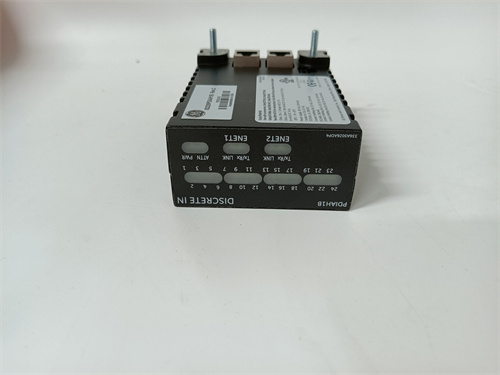

GE IS220PDIAH1B (ссылка на продукт) — это универсальный интегральный модуль цифровых входов/аналоговых выходов для систем автоматизации GE Mark VIe, разработанный для комплексной обработки дискретных сигналов и точного управления аналоговыми исполнительными механизмами в критических производственных процессах. Компонент сочетает в себе оптимальное сочетание цифровых и аналоговых каналов, высокую надежность и простоту интеграции, что позволяет ему эффективно интегрироваться в системы энергетики (АТЭС, НПЗ), нефтегаза (добывающие платформы, трубопроводы), химической промышленности и других отраслей, где требуется унифицированное решение для управления разнотипным оборудованием. IS220PDIAH1B обеспечивает подключение к дискретным сенсорам (кнопки, переключатели, сигнализаторы) и аналоговым исполнителям (приводы, клапаны, насосы), поддерживая стандартные индустриальные сигналы. Благодаря использованию премиальных industrial-grade компонентов, продуманной схемотехнике с полной изоляцией и полной совместимостью с программным обеспечением GE Proficy Machine Edition, GE IS220PDIAH1B гарантирует длительный срок службы, минимальное количество простоев и высокую эффективность управления процессами, становясь предпочтительным выбором для компаний, стремящихся к оптимизации критических производственных циклов с унифицированным и надежным оборудованием.
Технические параметры
- Производитель: GE
- Модель: IS220PDIAH1B (ссылка на продукт)
- Тип устройства: Интегральный модуль цифровых входов/аналоговых выходов для систем автоматизации GE Mark VIe
- Параметры цифровых входов (DI):
- Количество каналов: 8 изолированных каналов (кажддый канал изолирован от земли и других каналов)
- Типы сигналов: DC-сигналы (24 В DC, настраиваемый уровень срабатывания: 10-30 В DC)
- Тип входа: Совмещенный (PNP/NPN, настраиваемый через ПО)
- Изоляция: 250 ВАК (межканальная и земляная)
- Скорость реакции: ≤1 мс (на канал)
- Функции фильтрации: Дигитальная фильтрация с настраиваемым временем (0.1-100 мс)
- Защита: Защита от перегрузки и обратного полярности
- Параметры аналоговых выходов (AO):
- Количество каналов: 8 изолированных каналов
- Типы сигналов: 4-20 мА (токовый), 0-10 В / ±10 В (напряжностный)
- Точность выдачи: ±0.03% от полного диапазона
- Разрешение: 16 бит
- Изоляция: 250 ВАК (межканальная и земляная)
- Скорость обновления: до 50 кадров/сек (на канал)
- Максимальная нагрузка на токовые выходы: 500 Ом
- Выходное сопротивление напряжностных выходов: ≤10 Ом
- Функции защиты: Защита от коротких замыканий (автоматическое отключение при перегрузке)
- Общие параметры:
- Питание: 24 В DC ±10% (от системы背板 GE Mark VIe)
- Потребляемая мощность: Максимум 15 Вт
- Рабочая температура: -40 °C до +70 °C
- Уровень защиты: IP20 (при монтаже в шкаф с защитой IP54+)
- Защита от помех:
- Электростатический разряд (ESD): ±25 кВ (IEC 61000-4-2)
- Импульсное напряжение: ±4 кВ (IEC 61000-4-4)
- Магнитное поле: 80 В/м (IEC 61000-4-3)
- Коммуникация с контроллером: через системную背板 GE Mark VIe (скорость передачи до 1 Гбит/с)
- Размеры: 140 мм × 80 мм × 220 мм (Д×Ш×Г)
- Вес: 0.9 кг
- Гарантийный срок: 5 лет
- Совместимость: Контроллеры GE Mark VIe, системы SCADA Proficy iFIX, программное обеспечение GE Proficy Machine Edition
Преимущества и особенности
- Интегральный дизайн: Комбинация 8 цифровых входов и 8 аналоговых выходов в одном модуле оптимизирует использование пространства в шкафу и снижает затраты на монтаж и обслуживание по сравнению с отдельными модулями.
- Полная изоляция каналов: Изоляция каждого канала (250 ВАК) защищает IS220PDIAH1B от электромагнитных помех и повреждений при нештатных ситуациях, повышая надежность системы в агрессивных индустриальных средах.
- Высокая точность и скорость: Точность аналоговых выходов ±0.03% и скорость реакции цифровых входов ≤1 мс обеспечивают точное и быструю обработку сигналов, критически важную для управления сложными процессами.
- Гибкость подключения: Совмещенные PNP/NPN входы и поддержка различных аналоговых сигналов (4-20 мА, 0-10 В / ±10 В) позволяют подключать разнотипное оборудование без дополнительных адаптеров.
- Усиленные функции защиты: Защита от коротких замыканий, перегрузки и обратного полярности предотвращает повреждение модуля и подключенного оборудования, снижая затраты на ремонт и простои.
- Стабильность работы в суровых условиях: Работа в диапазоне температур -40 °C до +70 °C и усиленная защита от помех гарантируют непрерывную работу модуля в агрессивных средах (наружные установки, горячие цеха, добывающие комплексы).
- Простота интеграции и конфигурации: Полная совместимость с контроллерами GE Mark VIe и программным обеспечением GE Proficy Machine Edition позволяет быстро настраивать каналы, диагностировать модуль и отслеживать состояние сигналов через удобный интерфейс.
- Соответствие международным стандартам: Комплаентность с стандартами IEC 61010, IEC 61326 и IEC 60947 подтверждает безопасность и надежность использования GE IS220PDIAH1B в различных отраслях.
Примеры применения в отраслях
- Энергетика (АТЭС/НПЗ): Использование GE IS220PDIAH1B (ссылка на продукт) в системах управления котлами — модуль считывает сигналы от дискретных сенсоров (положение дросселей, состояние предохранителей) через цифровые входы, а через аналоговые выходы выдает сигналы 4-20 мА для регулирования расхода топлива и воздуха, обеспечивая стабильную работу котла и оптимизацию сгорания.
- Нефтегазовая промышленность (добывающие платформы): Интеграция в системы управления насосными станциями — IS220PDIAH1B подключается к сигнализаторам уровня жидкости и состояния фильтров (цифровые входы), а через аналоговые выходы управляет скоростью насосов (4-20 мА) и положением регулирующих клапанов (0-10 В), обеспечивая точный контроль давления и расхода нефти.
- Химическая промышленность (опасные процессы): Управление линиями транспортировки химикатов — модуль считывает сигналы от кнопок управления и сигнализаторов аварий (цифровые входы), а через аналоговые выходы регулирует скорость конвейеров (4-20 мА) и подачу химикатов (±10 В), поддерживая безопасные параметры транспортировки.
- Автомобильное производство (крупные заводы): Управление линиями покраски — IS220PDIAH1B считывает сигналы от сенсоров наличия деталей и состояние фильтров воздуха (цифровые входы), а через аналоговые выходы регулирует подачу краски (4-20 мА) и скорость движения конвейера (0-10 В), обеспечивая равномерность покрытия и качество покраски.
- Жилищно-коммунальная инфраструктура (системы водоснабжения): Управление насосными станциями и распределительными сетями — модуль считывает сигналы от дискретных сенсоров (уровень воды в резервуарах, состояние насосов) через входы, а через аналоговые выходы регулирует скорость насосов (4-20 мА) и положение клапанов в распределительных сетях (0-10 В), оптимизируя давление в системе и снижая энергопотребление.
- Литейное производство: Управление системами охлаждения — IS220PDIAH1B считывает сигналы от сигнализаторов уровня охлаждающей жидкости и состояние насосов (цифровые входы), а через аналоговые выходы регулирует скорость насосов охлаждения (4-20 мА) и подачу охлаждающей жидкости (0-10 В), поддерживая стабильную температуру расплава и улучшая качество продукции.
Сравнение с конкурентами
| Параметр | GE IS220PDIAH1B | Конкурент 1 (Siemens 6ES7521-1BL10-0AB0 + 6ES7532-7NF10-0AB0) | Конкурент 2 (Allen-Bradley 1756-IB8 + 1756-OF8H) |
|---|---|---|---|
| Количество каналов (DI/AO) | 8/8 (изолированные) | 16/8 (неизолированные) | 8/8 (частично изолированные) |
| Точность AO | ±0.03% от полного диапазона | ±0.05% от полного диапазона | ±0.04% от полного диапазона |
| Скорость реакции DI | ≤1 мс | ≤3 мс | ≤2 мс |
| Поддерживаемые сигналы | DI: 24 В DC (PNP/NPN); AO: 4-20 мА, 0-10 В/±10 В | DI: 24 В DC (PNP); AO: 4-20 мА, 0-10 В | DI: 24 В DC (PNP/NPN); AO: 4-20 мА, 0-10 В |
| Изоляция каналов | 250 ВАК (межканальная + земляная) | Отсутствует | 150 ВАК (только земляная) |
| Максимальная нагрузка AO (ток) | 500 Ом | 300 Ом | 400 Ом |
| Рабочая температура | -40 °C до +70 °C | 0 °C до +60 °C | -20 °C до +60 °C |
| Гарантийный срок | 5 лет | 3 года | 3 года |
| Совместимость | Контроллеры GE Mark VIe, Proficy iFIX | Контроллеры Siemens S7-1500 | Контроллеры Allen-Bradley ControlLogix |
Преимуществом IS220PDIAH1B перед конкурентами является сочетание интегрального дизайна (DI+AO в одном модуле), высокой точности аналоговых выходов (±0.03%), скорости реакции цифровых входов (≤1 мс), полной изоляции каналов (250 ВАК), стабильности работы в суровых условиях и длительной 5-летней гарантией. В то время как конкурент 1 предлагает больше цифровых входов, он уступает в точности, изоляции и адаптивности к суровым условиям. Конкурент 2 имеет аналогичное количество каналов, но уступает в точности AO, изоляции и скорости реакции DI. Интегральный дизайн IS220PDIAH1B также снижает затраты на монтаж и обслуживание по сравнению с использованием отдельных модулей. GE IS220PDIAH1B идеально подходит для компаний, использующих контроллеры GE Mark VIe и требующих универсального, точного и надежного модуля для обработки дискретных и аналоговых сигналов.
Советы по выбору
- Определите требования к типам каналов: Если ваши процессы требуют комбинации цифровых входов и аналоговых выходов (8/8) в одном модуле, GE IS220PDIAH1B (ссылка на продукт) — оптимальный выбор, так как он оптимизирует пространство и снижает затраты.
- Проверьте тип подключаемых устройств: Если вы используете разнотипные дискретные сенсоры (PNP/NPN) и аналоговые исполнительные механизмы, гибкая конфигурация модуля обеспечивает универсальное подключение без дополнительных адаптеров.
- Убедитесь в совместимости с контроллерами: Если ваша система построена на контроллерах GE Mark VIe, IS220PDIAH1B гарантирует бесшовную интеграцию и работу с программным обеспечением GE Proficy Machine Edition.
- Оцените условия эксплуатации: Для работы в диапазоне температур -40 °C до +70 °C или средах с сильными электромагнитными помехами модуль превосходит конкурентов по стабильности и надежности.
- Рассмотрите требования к точности и скорости: Если ваши процессы требуют высокой точности аналоговых сигналов (±0.03%) и быстрой реакции на дискретные события (≤1 мс), модуль обеспечивает соответствующие параметры.
- Свяжитесь с технической поддержкой GE: Специалисты помогут подобрать оптимальные параметры фильтрации, настроить тип входов и выходов, а также проконсультировать по интеграции IS220PDIAH1B в вашу автоматизированную систему и организации диагностики.
Важные примечания
- Монтаж, настройку и подключение модуля GE IS220PDIAH1B должен выполнять высококвалифицированный специалист с опытом работы с системами автоматизации GE Mark VIe и обработкой дискретных/аналоговых сигналов.
- Перед подключением убедитесь в соответствии напряжения питания с номинальными параметрами (24 В DC ±10%) и правильном монтаже с учетом уровня защиты IP20 (защита шкаф не ниже IP54).
- Используйте только сертифицированные кабели для подключения сенсоров и исполнительных механизмов — это гарантирует стабильность передачи сигналов и предотвращает помехи.
- При подключении устройств к аналоговым выходам не превышайте максимальную нагрузку на токовые выходы (500 Ом) — это может привести к снижению точности или повреждению выходных цепей.
- При настройке каналов через GE Proficy Machine Edition правильно задавайте тип входа (PNP/NPN) и параметры аналоговых выходов (тип сигнала, диапазон) — неправильная конфигурация может привести к нештатной работе.
- Используйте функции диагностики через программное обеспечение для мониторинга состояния каналов, отслеживания аварийных сигналов и выявления потенциальных проблем (короткое замыкание, перегрузка) — это позволяет своевременно устранить неполадки.
- Не подвергайте модуль механическим повреждениям, влаге или пыли — это может нарушить его работоспособность и привести к потере гарантии.
- Храните документацию на модуль (паспорт, руководство по эксплуатации и подключению) в безопасном месте — это поможет в обслуживании, диагностике и замене модуля при необходимости.
- IS220PDIAH1B
