Описание

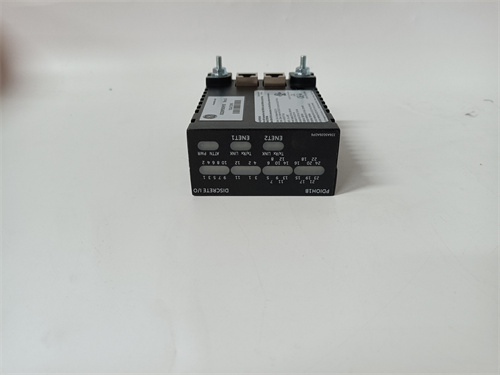

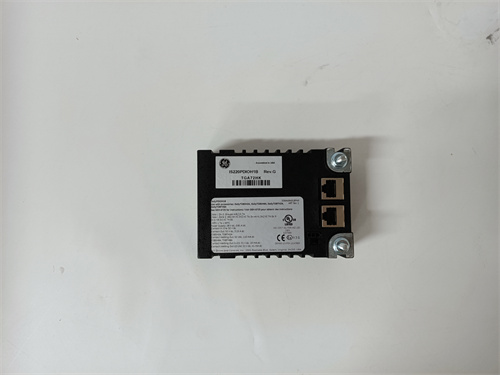

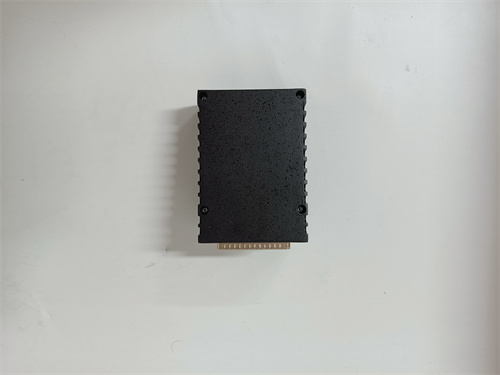

GE IS220PDIIH1BD – Индустриальный модуль цифровых входов для PLC с резервным подключением и усиленной защитой
GE IS220PDIIH1BD является премиальным компонентом линейки цифровых I/O-модулей GE для контроллеров PLC серии Mark VIe, разработанным для критических промышленных процессов, где требуется максимальная надежность, непрерывность работы и защита от внешних воздействий. Этот модуль цифровых входов сочетает в себе резервное подключение (Redundant), усиленную изоляцию, высокую скорость реакции и расширенные функции диагностики, что делает его идеальным выбором для энергетики, нефтегазовой отрасли, атомной промышленности и других отраслей с нулевым допуском к простою (аварийные системы, управление основным оборудованием, системы защиты). Важно отметить, что GE IS220PDIIH1BD уже подтвердил свою безотказную работу в проектах с экстремальными условиями эксплуатации, включая сильные электромагнитные помехи и перепады напряжения.
Описание продукта
GE IS220PDIIH1BD – это многофункциональный модуль цифровых входов для контроллеров PLC серии Mark VIe компании GE, предназначенный для высокоточного сбора дискретных сигналов (статусы оборудования, сигналы аварий, позиционные данные) с поддержкой резервного подключения к контроллеру. Модуль включает в себя полностью изолированные каналы с двойной электрической защитой, что исключает взаимное влияние между каналами и повреждение от внешних электрических всплесков. Благодаря компактному модульному дизайну и плавающей установке на релейной панели GE IS220PDIIH1BD легко интегрируется в существующие системы PLC с архитектурой резервирования, расширяя их возможности по сбору данных без остановки производства. Высококачественные компоненты, защищенная схемотехника, фильтрация сигналов и соответствие международным стандартам гарантируют длительный срок службы и отказоустойчивость в условиях пыли, влаги, вибраций и электромагнитных помех.
Технические параметры
- Производитель: GE
- Модель: GE IS220PDIIH1BD
- Тип модуля: Модуль цифровых входов (DI) для PLC с резервным подключением
- Количество каналов: 16 независимых цифровых входных каналов (дифференциальные, полностью изолированные)
- Параметры сигналов:
- Тип сигнала: Низкий уровень (0–2 В), Высокий уровень (10–30 В) – универсальные уровни
- Поддерживаемые типы сенсоров: Пассивные контакты (НО/ЗО), активные сенсоры (PNP/NPN)
- Время реакции: ≤0.2 мс (на переход сигнала с низкого на высокий уровень и обратно)
- Фильтрация сигнала: Настраиваемая (0.05 мс – 20 мс) с автоматическим адаптированием к помехам
- Изоляция: 1000 ВАК (межканальная, каналы-питание, каналы-система) – тройная электрическая изоляция
- Интерфейс с PLC: Двухканальный системный шиной Mark VIe (Redundant – активный/резервный канал)
- Питание: 24 В постоянного тока (±15%), дуплексное питание (резервное подключение к двум источникам)
- Ток потребления на канал: ≤2 мА (при высоком уровне сигнала)
- Температурный диапазон эксплуатации: -40 °C до +85 °C
- Влажность: до 95% (с кратковременной конденсацией, по стандарту IEC 60068-2-3)
- Класс защиты: IP20 (корпус) с дополнительной защитой от пыли (фильтры на вентиляционных отверстиях)
- Размеры: 120 × 80 × 45 мм (длина × ширина × толщина)
- Материал корпуса: Пластик с армированием стекловолокном (UL94 V-0) с антистатическим, антикоррозийным и гидрофобным покрытием
- Комплаенс: Соответствует стандартам EN 61000 (EMC), CE, RoHS, IEC 61131-2, NAMUR, UL 508, CSA C22.2, ATEX (зоны 1/21), IECEx
- Программное обеспечение: GE Proficy Machine Edition (конфигурация, диагностика, мониторинг резервного канала), поддержка удаленного управления
- Гарантийный срок: 7 лет
Преимущества и особенности
- Резервное подключение и дуплексное питание: GE IS220PDIIH1BD оснащено двойным системным шиной Mark VIe (активный/резервный) и дуплексным питанием, что гарантирует непрерывность работы даже при сбое одного канала интерфейса или источника питания – критично для объектов с нулевым допуском к простою (атомные электростанции, нефтеперерабатывающие заводы).
- Усиленная изоляция и защита: Тройная электрическая изоляция (1000 ВАК) и гидрофобное покрытие корпуса обеспечивают максимальную защиту от электромагнитных помех, коротких замыканий и внешних электрических всплесков – идеально для агрессивных промышленных средах.
- Высокая скорость реакции и адаптивная фильтрация: Время реакции ≤0.2 мс и настраиваемая фильтрация с автоматическим адаптированием позволяют одновременно обеспечивать мгновенное регистрацию сигналов и подавление помех – подходит для критических процессов с высокими требованиями к точности и скорости.
- Расширенные функции диагностики: Встроенные функции самодиагностики (мониторинг статуса резервного канала, сигналы об ошибках, контроль уровня питания) и поддержка удаленного мониторинга через GE Proficy Machine Edition упрощают обслуживание и своевременное выявление неполадок.
- Надежность в экстремальных условиях: Расширенный температурный диапазон (-40 °C до +85 °C), соответствие стандартам ATEX (зоны 1/21) и длительный гарантийный срок (7 лет) подтверждают высокую надежность и долговечность модуля в самых сложных условиях эксплуатации.
Прикладные случаи в отраслях
- Атомная энергетика: В атомных электростанциях GE IS220PDIIH1BD собирает сигналы срабатывания систем безопасности, статуса защитных клапанов, позицию регулирующих механизмов и кнопки аварийного останова с поддержкой резервного подключения – обеспечивает максимальную безопасность и непрерывность работы реактора.
- Нефтегазовая отрасль: В добывающих платформах на морском шелефе и нефтеперерабатывающих заводах модуль собирает сигналы от датчиков давления (аварийные превышения), кнопок аварийного останова, концевиков клапанов и систем пожаротушения – гарантирует работоспособность даже при сбое одного из каналов связи или источника питания.
- Тяжелая промышленность: В металлургических и химических заводах с непрерывным процессом GE IS220PDIIH1BD собирает данные от сенсоров температуры (превышение критических значений), датчиков уровня (переполнения резервуаров) и сигналов о состоянии рабочих агрегатов – поддерживает стабильность процессов и предотвращает аварии.
- Транспортная инфраструктура: В системах управления железными дорогами, аэропортами и портами модуль собирает сигналы от сенсоров положения переключателей, кнопок управления и систем безопасности – обеспечивает надежную работу критических транспортных процессов с нулевым допуском к простою.
Сравнение с конкурентами
| Параметр | GE IS220PDIIH1BD | Конкурентный продукт (Siemens SM 321 Redundant) | Конкурентный продукт (Allen-Bradley 1756-IB16I Redundant) |
|---|---|---|---|
| Количество цифровых входов | 16 (полностью изолированные) | 16 (изолированные) | 16 (изолированные) |
| Время реакции | ≤0.2 мс | ≤1 мс | ≤0.5 мс |
| Изоляция | 1000 ВАК (тройная) | 500 ВАК (двойная) | 500 ВАК (двойная) |
| Резервное подключение | Да (двухканальный шин) | Да (одноранговый шин) | Да (одноранговый шин) |
| Дуплексное питание | Да | Нет | Да |
| Адаптивная фильтрация | Да (0.05–20 мс) | Нет (фиксированная) | Да (0.1–10 мс) |
| Температурный диапазон | -40 °C до +85 °C | 0 °C до +60 °C | -20 °C до +60 °C |
| Гарантийный срок | 7 лет | 3 года | 4 года |
Преимущества GE IS220PDIIH1BD перед конкурентами заключаются в усиленной тройной изоляции (1000 ВАК), более высокой скорости реакции (≤0.2 мс), двуканальном резервном шине, адаптивной фильтрации, дуплексном питании, соответствии стандартам ATEX (зоны 1/21) и длительном гарантийном сроке (7 лет). Конкуренты уступают по уровню защиты, надежности в экстремальных условиях и функциональности резервного подключения.
Советы по подбору
- Оцените требования к непрерывности работы: Если ваш проект требует нулевого допуска к простою (атомные электростанции, нефтезаводы), GE IS220PDIIH1BD с резервным подключением и дуплексным питанием является идеальным выбором – он гарантирует работоспособность даже при сбое критических компонентов.
- Проверьте условия эксплуатации: Для объектов с сильными электромагнитными помехами, высоким уровнем влаги или пыли модуль с тройной изоляцией и гидрофобным покрытием обеспечивает стабильную работу – особенно актуально для морских платформ и заводов с агрессивными средами.
- Учтите тип сенсоров и скорость реакции: Поддержка PNP/NPN и пассивных контактов делает модуль универсальным, а время реакции ≤0.2 мс позволяет использовать его в критических процессах, где требуется мгновенное регистрация сигналов.
- Проверьте совместимость с PLC: Модуль полностью совместим с контроллерами GE Mark VIe с архитектурой резервирования – убедитесь, что ваш контроллер поддерживает двойной системный шин для реализации резервного подключения.
Важные примечания
- Монтаж, конфигурацию и подключение GE IS220PDIIH1BD должен выполнять квалифицированный персонал с опытом работы с резервными системами и контроллерами GE Mark VIe, а также сертифицированный по стандартам ATEX/IECEx.
- Перед подключением убедитесь, что источники питания для дуплексного подключения являются независимыми – это гарантирует резервность в случае сбоя одного из источников.
- Настройте адаптивную фильтрацию через ПО GE Proficy Machine Edition с учетом специфики помех на объекте – автоматическая адаптация поможет оптимизировать скорость реакции и подавление искажений сигнала.
- Регулярно проверяйте статус резервного канала и источников питания через удаленный мониторинг – своевременное выявление деградации компонентов предотвращает потерю резервности системы.
- Используйте только оригинальные кабели и комплектующие GE для подключения к системному шин – неоригинальные компоненты могут снизить уровень защиты и надежность резервного подключения.
- Для замены или модернизации используйте только оригинальные изделия GE – нарушение комплектации может привести к потере функциональности, снижению безопасности и нарушению гарантийных обязательств.
- IS220PDIIH1BD
