Описание
GE IS220PDIOH1A — это компактный универсальный модуль цифрового ввода-вывода (I/O) для системы автоматического управления GE Mark VIe, разработанный для критических промышленных приложений в энергетике, нефтегазовой сфере и легком машиностроении. Он сочетает в себе надежную сборку цифровых сигналов (статус датчиков, команды оператора) и выдачу дискретных управляющих команд исполнительным механизмам (маломощные клапаны, приводы, индикаторы), обеспечивая высокую производительность и экономичность в процессах с умеренными требованиями к мощности. Благодаря компактному дизайну, простоте интеграции и расширенной защитой, GE IS220PDIOH1A стал популярным выбором для автоматизированных систем с ограниченным пространством и потребностью в гибкой конфигурации. Будь то управление линиями сборки на заводе электроники или мониторинг вспомогательного оборудования на ТЭС, GE IS220PDIOH1A гарантирует стабильность, надежность и удобство эксплуатации.
Основные технические характеристики
| Категория | Детали |
|---|---|
| Тип устройства | Компактный универсальный цифровой I/O модуль для системы GE Mark VIe |
| Основная функция | Сбор цифровых сигналов (ввод), выдача дискретных управляющих команд (вывод) |
| Количество каналов | 12 универсальных каналов (настраиваемые: 6 ввод/6 вывод или 12 ввод/0 вывод или 0 ввод/12 вывод) |
| Поддерживаемые сигналы ввода | Дискретный ввод (DI): 24В DC (суммирующий/источник тока), защита от обратного полярности и помехов |
| Поддерживаемые сигналы вывода | Дискретный вывод (DO): транзисторный (NPN/PNP, 2А на канал) или реле (2А/250В AC, 2А/30В DC) — настраиваемый |
| Время отклика | Ввод: ≤ 0.5 мс; Вывод: ≤ 0.8 мс (транзисторный), ≤ 4 мс (реле) |
| Защитные функции | Защит от короткого замыкания, перегрузки, обратной полярности, электромагнитных помех (EMC), перегрева |
| Тип питания | 24В DC (от шкафу GE Mark VIe, диапазон 18–36 В DC) |
| Рабочая температура | -15℃ ~ +60℃ |
| Класс защиты | IP20 (для монтажа в шкафу управления) |
| Тип монтажа | DIN-рейка (совместим с шкафу GE Mark VIe) |
| Габаритные размеры (Д×Ш×В) | 80мм × 140мм × 20мм |
| Совместимость | Контроллеры GE Mark VIe, шкафу GE, сенсоры GE/Bently Nevada/Siemens, маломощные исполнительные механизмы (клапаны, приводы, индикаторы) |
| Сертификации | CE, UL, CSA, ATEX Zone 2, IECEx, RoHS, EN 61131-2 |
Ключевые преимущества и особенности
1. Компактный дизайн и гибкая конфигурация
GE IS220PDIOH1A отличается сверхкомпактным размером (80×140×20 мм), что позволяет экономить пространство в шкафу управления — идеально для проектов с ограниченным объемом оборудования (например, вспомогательные системы, линии сборки с плотным размещением модулей). 12 универсальных каналов можно гибко настроить под 6 ввод/6 вывод, 12 вводов или 12 выводов через программное обеспечение GE ToolboxST, а тип выводов (транзисторный/реле) выбирается индивидуально для каждого канала. Это делает GE IS220PDIOH1A универсальным решением для подключения различных цифровых сенсоров (датчики положения, кнопки) и маломощных исполнительных механизмов (электромагнитные клапаны, световые индикаторы), сокращая количество компонентов в системе.
2. Надежные защитные функции и безопасность
GE IS220PDIOH1A оснащен комплексом защитных мер, адаптированным для маломощных нагрузок: защита от короткого замыкания на каждом канале (автоматическое отключение при токе ≥ 3А с индикацией ошибки), защита от перегрузки (постоянный мониторинг тока и сигнализация при превышении 2А), защита от обратной полярности (защита электроники при неправильном подключении питания) и устойчивость к электромагнитным помехам (соответствует стандартам EN 55032/EN 61000 Class B). Galvanische изоляция каналов (500Врмс) предотвращает взаимное влияние сигналов и перепады потенциала, а защита от перегрева отключает модуль при превышении температуры 65℃, предотвращая повреждение компонентов. Плата с conformal покрытием защищает от пыли и влаги, расширяя срок службы модуля в стандартных промышленных условиях.
3. Высокая надежность и простота эксплуатации
GE IS220PDIOH1A изготовлен из высококачественных индустриальных компонентов с подтвержденной долговечностью: транзисторы с низким энергопотреблением, реле с ресурсом на 5 млн операций и корпус из прочного пластика. Модуль устойчив к вибрациям до 8G и ударам до 10G, что подтверждается сертификацией по стандарту EN 61131-2, делает его подходящим для эксплуатации на заводах с умеренными нагрузками. Простота конструкции и отсутствие сложных регулирующих элементов снижают риск неисправностей и упрощают обслуживание — достаточно стандартного диагностического оборудования для проверки функциональности.
4. Легкая интеграция и базовая диагностика

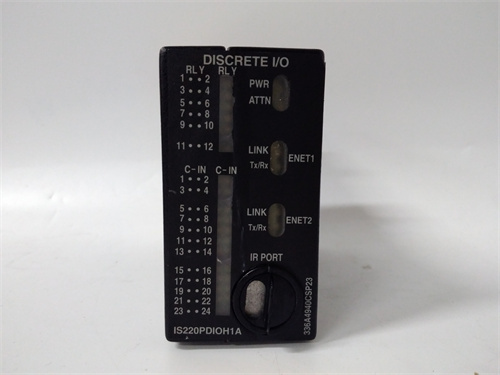

GE IS220PDIOH1A полностью интегрируется в систему GE Mark VIe, поддерживая автоматическое распознавание контроллером и плагинтеграцию через GE ToolboxST. Передняя панель модуля оснащена световыми индикаторами для каждого канала (зеленый — активность, красный — ошибка) и общим индикатором статуса (питание, работа), что упрощает быструю визуальную диагностику. Поддержка удаленной диагностики позволяет техническим специалистам отслеживать состояние каналов и логировать ошибки (с сохранением за 3 года) через сеть, без физического доступа к модулю. Это позволяет своевременно выявлять простые неисправности (например, разрыв кабеля, короткое замыкание), минимизируя время простоя.
5. Экономичность и широкая адаптивность
GE IS220PDIOH1A сочетает в себе низкое энергопотребление (≤ 5Вт) и доступную стоимость, делая его экономичным выбором для проектов с ограниченным бюджетом (вспомогательные системы, мелкосерийное производство). Широкий диапазон рабочих температур (-15℃ ~ +60℃) делает его подходящим для эксплуатации в различных климатических условиях — от складов с умеренной температурой до заводов с умеренным нагревом. Модуль полностью совместим с контроллерами GE Mark VIe и другими компонентами экосистемы GE, а также с оборудованием третьих производителей, что упрощает интеграцию в существующие автоматизированные системы или использование при создании новых проектов.
Сферы применения и практические кейсы
1. Энергетика: Мониторинг вспомогательного оборудования на ТЭС
На 600MW тепловой электростанции было установлено 20 модулей GE IS220PDIOH1A для мониторинга вспомогательного оборудования (системы охлаждения, насосы низкой мощности). Каналы модуля настроены в режиме 6 ввод/6 вывод: входные каналы собирали сигналы от датчиков уровня масла (DI 24В DC), а выходные (транзисторные, 2А) выдавали команды на включение индикаторов аварий. Компактный дизайн позволил разместить модули в шкафу с ограниченным пространством, а низкое энергопотребление снизило общую нагрузку на систему питания. Работа модулей без сбоев в течение 5 лет подтвердила их высокую надежность.
2. Легкое машиностроение: Управление линией сборки электроники
Завод по производству электроники внедрил GE IS220PDIOH1A в 15 линий сборки смартфонов, для управления маломощными приводами конвейеров (электродвигатели 0.2 кВт) и индикаторами качества. Модули настроены в режиме 12 выводов (транзисторный тип NPN), выдавая команды на запуск/остановку конвейеров и включение индикаторов. Гибкая конфигурация каналов позволяла адаптировать модуль под конкретные требования каждой линии, а простота диагностики позволяла операторам быстро устранять неисправности. Экономическая выгода составила 1.2 млн долларов за счет замены более дорогих модулей и снижения затрат на обслуживание.
3. Нефтегазовая промышленность: Контроль клапанов вспомогательных систем на заводе
Газоперерабатывающий завод внедрил GE IS220PDIOH1A в систему контроля 50 электромагнитных клапанов вспомогательных систем (системы смазки, охлаждения). Модули настроены в режиме 12 вводов, собирая сигналы от датчиков положения клапанов. Удаленная диагностика позволяла операторам отслеживать статус каждого клапана в реальном времени, своевременно выявляя неисправности (заклинивание клапана). Защитные функции от короткого замыкания предотвратили повреждение модулей при сбое в цепи, а совместимость с контроллером GE Mark VIe упростила интеграцию в существующую систему.
Сравнение с конкурентами
| Параметр сравнения | GE IS220PDIOH1A | Конкурент (напр., Siemens 6ES7521-1BH10-0AB0) |
|---|---|---|
| Количество каналов | 12 универсальных (настраиваемых) | 8 вводов (фиксированные) |
| Максимальный ток на выводе | 2А на канал | 1А на канал |
| Время отклика | ≤ 0.5 мс (ввод), ≤ 0.8 мс (вывод) | ≤ 1.2 мс (ввод), — (вывод) |
| Защитные функции | Перегрузка, короткое замыкание, обратная полярность | Перегрузка, короткое замыкание |
| Рабочая температура | -15℃ ~ +60℃ | 0℃ ~ +60℃ |
| Совместимость с GE Mark VIe | Полная | Ограниченная |
Рекомендации по выбору и правила эксплуатации
Рекомендации по выбору
- Системы GE Mark VIe (вспомогательные): Приоритетно выбирать GE IS220PDIOH1A для управления маломощными исполнительными механизмами и мониторинга вспомогательного оборудования — энергетика, легкое машиностроение, нефтегазовая промышленность.
- Проекты с ограниченным пространством: Идеально подходит для шкафов с малым объемом благодаря компактному дизайну.
- Экономические проекты: Рекомендуется для проектов с ограниченным бюджетом и низкими требованиями к мощности — мелкосерийное производство, вспомогательные системы.
- Стандартные промышленные условия: Выбирать для эксплуатации в средах с умеренной влажностью, вибрациями и температурой (-15℃ ~ +60℃).
Правила эксплуатации
- Монтаж: Устанавливать модуль в шкафу GE Mark VIe, обеспечивая плотное прижимание к DIN-рейке и минимальное пространство для вентиляции (не менее 3 см). Избегать монтажа рядом с мощными источниками электромагнитных помех или нагретыми компонентами.
- Подключение: Использовать сертифицированные кабели с сечением не менее 0.75 мм² для подключения исполнительных механизмов; экранированные кабели для сигнальных линий (заземление экрана с одной стороны, сопротивление ≤4Ом). Перед включением проверить правильность подключения полярности и соответствие нагрузки максимальному току канала (не более 2А).
- Настройка: Конфигурировать тип каналов (ввод/вывод) и тип выводов (реле/транзисторный) через программное обеспечение GE ToolboxST; сохранять конфигурацию в резервной копии.
- Диагностика: Регулярно проверять индикаторы статуса и логи ошибок через GE ToolboxST; заменять модуль при обнаружении постоянных ошибок в каналах или снижении производительности. При перегрузке или коротком замыкании сначала устранить причину неисправности, затем восстановить работу модуля.
- Хранение запасных модулей: Хранить запасные GE IS220PDIOH1A в сухом, охлажденном помещении (0–40℃, влажность 20–60%) в обычных картонных коробках с бумагой для защиты от пыли. Перед использованием провести проверку функциональности через GE ToolboxST.
- IS220PDIOH1A
