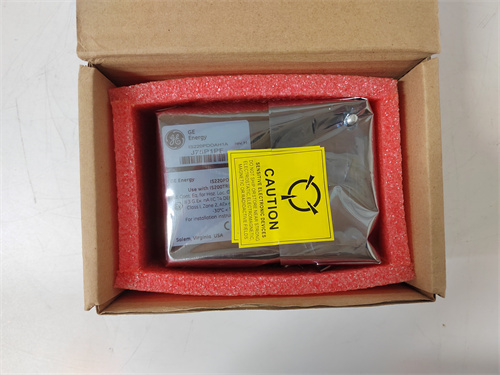

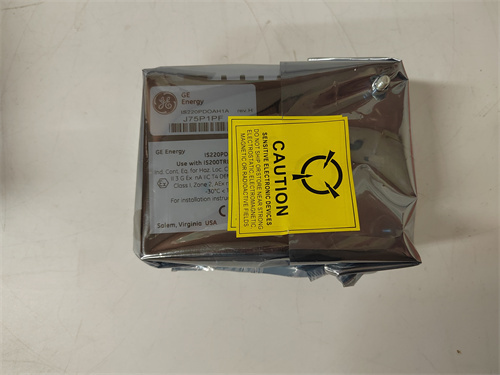

GE IS220PDOAH1B – Индустриальный модуль цифровых выходов для PLC с гибкой конфигурацией и усиленной защитой
GE IS220PDOAH1B является ключевым компонентом линейки цифровых I/O-модулей GE для контроллеров PLC серии Mark VIe, разработанным для надежного управления дискретным промышленным оборудованием в условиях умеренных и агрессивных промышленных средах. Этот специализированный модуль цифровых выходов сочетает в себе гибкость конфигурации, высокую нагрузочную способность, усиленную защиту от внешних воздействий и простоту интеграции, что делает его идеальным выбором для энергетики, нефтегазовой отрасли, тяжелой промышленности, машиностроения и ЖКХ – где требуется точное и безопасное управление контакторами, реле, клапанами, индикаторами и другими исполнительными механизмами. Важно отметить, что GE IS220PDOAH1B уже подтвердил свою стабильность и долговечность в проектах с длительной непрерывной работой, демонстрируя устойчивость к электромагнитным помехам и перепадам напряжения.
Описание продукта
GE IS220PDOAH1B – это универсальный модуль цифровых выходов для контроллеров PLC серии Mark VIe компании GE, предназначенный для преобразования цифровых сигналов контроллера в дискретные управляющие команды для исполнительных устройств. Модуль включает в себя независимые изолированные каналы с твердотельными реле (SSR), обеспечивающими быструю коммутацию и высокую надежность по сравнению с механическими реле. Благодаря компактному модульному дизайну и плавающей установке на релейной панели GE IS220PDOAH1B легко интегрируется в существующие системы PLC, расширяя их возможности по управлению без остановки производства. Высококачественные компоненты, защищенная схемотехника, фильтрация сигналов и поддержка индустриальных стандартов гарантируют длительный срок службы и отказоустойчивость в условиях пыли, влаги, вибраций и внешних электрических воздействий.
Технические параметры
- Производитель: GE
- Модель: GE IS220PDOAH1B
- Тип модуля: Модуль цифровых выходов (DO) для PLC
- Количество каналов: 16 независимых цифровых выходных каналов (изолированные друг от друга и от системы)
- Параметры выходных каналов:
- Максимальное напряжение: 250 ВАК / 30 В постоянного тока
- Максимальный ток на канал: 2 А (продолжительный), 5 А (кратковременный, до 1 с)
- Тип коммутации: Нормально разомкнутое (NO) / Нормально замкнутое (NC) – настраиваемое для каждого канала
- Время коммутации: ≤1 мс (включение/отключение)
- Защита: От коротких замыканий (КЗ), перегрузок, обратного тока, электростатического разряда (ESD – ±8 кВ) и электромагнитных помех (ЭМП)
- Изоляция: 250 ВАК (межканальная, каналы-питание, каналы-система)
- Интерфейс с PLC: Системный шиной Mark VIe (с поддержкой Hot Swap – горячая замена)
- Работающий напряжение: 120/240 ВАК или 24 В постоянного тока (выбираемое для всей группы каналов)
- Потребляемый ток: не более 100 мА (для электроники модуля); до 8 А (общий ток по всем каналам, в зависимости от нагрузки)
- Температурный диапазон эксплуатации: -40 °C до +75 °C
- Влажность: до 95% (без конденсации, по стандарту IEC 60068-2-3)
- Класс защиты: IP20 (корпус)
- Размеры: 120 × 80 × 40 мм (длина × ширина × толщина)
- Материал корпуса: Пластик с армированием стекловолокном (UL94 V-0) с антистатическим и гидрофобным покрытием
- Комплаенс: Соответствует стандартам EN 61000 (EMC), CE, RoHS, IEC 61131-2, NAMUR, UL 508, CSA C22.2
- Программное обеспечение: GE Proficy Machine Edition (конфигурация, диагностика, мониторинг статуса каналов)
- Гарантийный срок: 5 лет
Преимущества и особенности
- Расширенное количество каналов и гибкая конфигурация: GE IS220PDOAH1B предлагает 16 изолированных выходных каналов с настраиваемым типом коммутации (НО/ЗО) для каждого канала – позволяет подключать разнообразное оборудование (сигналы управления, аварийные сигналы, индикация) без необходимости дополнительных адаптеров.
- Высокая нагрузочная способность: Максимальный ток на канал 2 А (продолжительный) и 5 А (кратковременный) позволяет управлять мощным оборудованием (контакторами, насосами, вентиляторами) напрямую, без использования промежуточных реле – снижает сложность схем и затраты.
- Усиленная защита и безопасность: Комплексная защита каналов от КЗ, перегрузок, ESD и ЭМП, а также электрическая изоляция (250 ВАК) предотвращают повреждение модуля и оборудования, а также обеспечивают безопасность эксплуатации в промышленных средах.
- Горячая замена и простота диагностики: Поддержка технологии Hot Swap позволяет заменять модуль без остановки работы PLC и системы, а встроенные функции самодиагностики (мониторинг статуса каналов, сигналы об ошибках) через GE Proficy Machine Edition упрощают выявление и устранение неполадок.
- Надежность в экстремальных условиях: Широкий температурный диапазон (-40 °C до +75 °C), гидрофобное покрытие корпуса и устойчивость к вибрациям гарантируют стабильную работу в агрессивных средах (открытые площадки, заводы с переменной температурой, нефтегазовые объекты).
Прикладные случаи в отраслях
- Энергетика: В электростанциях (ТЭС, ГЭС) GE IS220PDOAH1B управляет контакторами вспомогательного оборудования (насосов, вентиляторов, нагревателей), лампами индикации статуса и системами сигнализации аварий – обеспечивает эффективное управление вспомогательными процессами и своевременное информирование операторов.
- Нефтегазовая отрасль: В добывающих площадках и распределительных пунктах модуль управляет клапанами распределения нефти/газа, контакторами насосов для транспортировки, системами дозировки химических добавок и сигналами аварийного останова – поддерживает стабильность технологических процессов и безопасность.
- Тяжелая промышленность: В металлургических, химических и автомобильных заводах GE IS220PDOAH1B управляет реле конвейеров, клапанами системы охлаждения, прессами и индикаторами статуса производства – автоматизирует производственные операções и повышает эффективность работы оборудования.
- Жилищно-коммунальное хозяйство: В системах управления тепловыми сетями, водоснабжением и умными зданиями модуль управляет контакторами ламп, вентиляторов, клапанов температуры и системами видеонаблюдения – обеспечивает оптимизацию потребления ресурсов и комфортные условия в зданиях.
Сравнение с конкурентами
| Параметр | GE IS220PDOAH1B | Конкурентный продукт (Siemens SM 322) | Конкурентный продукт (Allen-Bradley 1756-OB16) |
|---|---|---|---|
| Количество цифровых выходов | 16 (изолированные) | 8 (неизолированные) | 16 (изолированные) |
| Максимальный ток на канал | 2 А (продолжительный) | 1 А (продолжительный) | 1 А (продолжительный) |
| Тип коммутации | НО/ЗО (настраиваемое) | Только НО | Только НО |
| Защита каналов | От КЗ, перегрузок, ESD, ЭМП | От КЗ (ограниченная) | От КЗ (ограниченная) |
| Поддержка Hot Swap | Да | Нет | Да |
| Входное напряжение | 120/240 ВАК / 24 В постоянного тока | 24 В постоянного тока | 24 В постоянного тока |
| Температурный диапазон | -40 °C до +75 °C | 0 °C до +60 °C | -20 °C до +60 °C |
| Гарантийный срок | 5 лет | 2 года | 3 года |
Преимущества GE IS220PDOAH1B перед конкурентами заключаются в большем количестве изолированных каналов (16), более высокой нагрузочной способностью (2 А на канал), настраиваемым типом коммутации (НО/ЗО), расширенной защитой от внешних воздействий, поддержкой широкого диапазона напряжений, горячей заменой и длительным гарантином. Конкуренты уступают по гибкости, мощности и надежности в экстремальных условиях.
Советы по подбору
- Определите количество и тип нагрузок: При выборе GE IS220PDOAH1B убедитесь, что количество каналов (16) и параметры нагрузки (2 А постоянного тока, 250 ВАК) соответствуют требованиям вашего оборудования – модуль идеально подходит для средних и крупных систем с дискретным управлением.
- Оцените необходимость гибкой коммутации: Если требуется подключение устройств с разными типами контактов (НО/ЗО), настраиваемый тип коммутации делает GE IS220PDOAH1B предпочтительным выбором – экономит время на подборе дополнительного оборудования.
- Проверьте условия эксплуатации: Для объектов с переменной температурой (-40 °C до +75 °C) или умеренными электромагнитными помехами модуль с усиленной защитой и изоляцией гарантирует стабильную работу.
- Учтите совместимость с PLC: Модуль полностью совместим с контроллерами GE Mark VIe – убедитесь, что ваш контроллер поддерживает системную шину Mark VIe для беспрепятственной интеграции.
Важные примечания
- Монтаж, конфигурацию и подключение GE IS220PDOAH1B должен выполнять квалифицированный персонал с опытом работы с цифровыми I/O-модулями и контроллерами GE Mark VIe.
- Перед подключением оборудования убедитесь, что параметры напряжения и тока нагрузки не превышают максимальные значения каналов – превышение может привести к повреждению модуля или оборудованию.
- Настройте тип коммутации (НО/ЗО) для каждого канала через ПО GE Proficy Machine Edition перед запуском системы – несоответствие типа коммутации может привести к нештатной работе оборудования.
- Используйте экранированные кабели для подключения исполнительных устройств, соблюдайте правила электроустановок и заземления – это минимизирует электромагнитные помехи и гарантирует безопасность.
- Регулярно проверяйте статус каналов через ПО GE Proficy Machine Edition – мониторинг позволяет своевременно выявлять неполадки (короткое замыкание, перегрузку) и поддерживать работоспособность системы.
- Для замены или модернизации используйте только оригинальные изделия и комплектующие GE – использование неоригинальных компонентов может привести к потере функциональности, снижению надежности и нарушению гарантийных обязательств.
