Описание

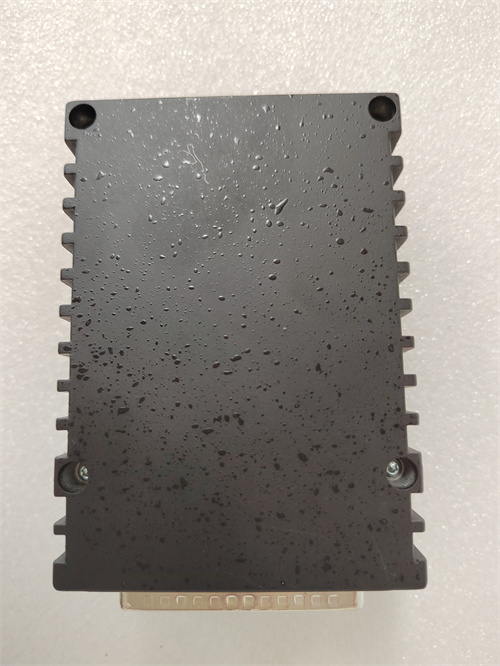

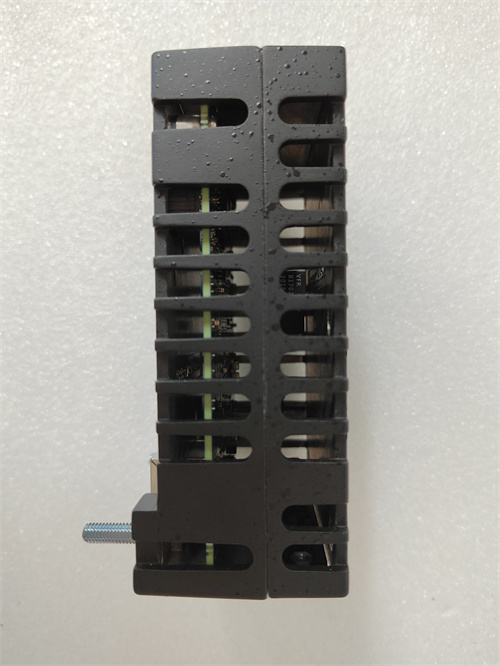

Первым делом представим GE IS220PDOAH1B — это цифровой выходной модуль для систем автоматизации GE Mark VIe, предназначенный для передачи дискретных управляющих сигналов от контроллера Mark VIe к исполнительным механизмам (реле, контакторы, клапаны, индикаторы) в критических системах turbomachinery (газотурбины, паротурбины, компрессоры) и энергетических объектах. Модуль обеспечивает надежную коммутацию силовых цепей, galvanic изоляцию каналов и диагностику в реальном времени, что делает его неотъемлемым компонентом для управления промышленным оборудованием. Детальную информацию о технических характеристиках, схемах подключения и совместимости с шасси Mark VIe можно найти на официальном ресурсе по ссылке: [ссылка на продукт GE IS220PDOAH1B].
Модуль GE IS220PDOAH1B отличается высокой нагрузочной способностью и отказоустойчивостью — например, на газотурбинной электростанции он управляет 8 исполнительными механизмами: 4 контакторами приводов вентиляторов (нагрузка 2 А каждый) и 4 клапанами регулирования пара (нагрузка 1 А каждый). Сигналы от контроллера Mark VIe передаются через galvanic изолированные каналы, что предотвращает влияние высоких напряжений силовых цепей на логические части системы. Встроенная защита от короткого замыкания и перегрева автоматически блокирует неисправный канал, защищая GE IS220PDOAH1B и подключенные устройства от повреждения. Также GE IS220PDOAH1B легко интегрируется в шасси Mark VIe, поддерживает протокол GE SRTP для быстрой коммуникации и совместим с другими модулями серии IS220 (например, цифровым входным модулем GE IS220PDAOAH1B).
Технические параметры продукта
GE IS220PDOAH1B имеет технические характеристики, оптимизированные для управления исполнительными механизмами:
- Параметры выходных каналов и нагрузки:
- Количество выходных каналов: 8 независимых цифровых выходов — для подключения реле, контакторов, индикаторов;
- Тип выходов: Транзисторные (Open Collector) — поддерживают нагрузки на напряжении 24 В DC;
- Максимальная нагрузка per канал: 2 А (постоянная) / 5 А (пиковая, длительностью до 10 с) — достаточная для большинства промышленных исполнительных механизмов;
- Максимальная мощность per канал: 48 Вт (при 24 В DC, 2 А) — безопасная эксплуатация без перегрева.
- Параметры изоляции и защиты:
- Galvanic изоляция: 2500 В DC между выходными каналами, шиной питания и коммуникационной шиной — защита от перепадов напряжения и электромагнитных помех;
- Защитные функции:
- От короткого замыкания: Токоограничивающая защита (максимальный ток 5 А) — блокировка канала до устранения неисправности;
- От перегрева: Встроенный температурный сенсор — снижение мощности при превышении температуры корпуса 75 °C;
- От переvoltaжа: Защита от пиков напряжения до 30 В DC (длительностью до 1 секунды) — устойчивость к нестабильности питания.
- Параметры коммуникации и диагностики:
- Коммуникационная шина: Поддержка внутренней шиной Mark VIe (Backplane Bus) — скорость передачи данных 100 Мбит/с, задержка ≤1 мс;
- Протокол: GE SRTP (Speedtronic Remote Transfer Protocol) — для бесшовной интеграции с контроллером Mark VIe и SCADA Proficy HMI;
- Диагностические функции:
- Отслеживание состояния каждого канала (активен/неактивен, перегрузка/короткое замыкание);
- Мониторинг напряжения питания выходов (0–24 В DC);
- Хранение 50 последних диагностических событий (с отметкой времени и типом ошибки);
- Сигнализация состояния: 8 светодиодных индикатора (по одному per канал) + 2 общих индикатора (питание PWR, ошибка FAULT) — визуальная диагностика.
- Параметры эксплуатации и надежности:
- Температурный диапазон работы: -10 °C до +65 °C (без снижения производительности);
- Устойчивость к влажности: До 95% относительной влажности (без конденсации) в диапазоне 0–40 °C;
- Устойчивость к вибрации: 5–2000 Гц, ускорение 50 м/с² (по стандарту IEC 60068-2-6);
- Тип монтажа: Встраивание в шасси Mark VIe (1 слот, совместимо с шасси IS200SHxxx);
- Питание: От шасси Mark VIe — 5 В DC ±5% (логическая часть), 24 В DC ±10% (си силовая часть);
- Средний наработанный ресурс (MTBF): ≥250 000 часов (≈28,5 года) при температуре 40 °C.
Преимущества и особенности
GE IS220PDOAH1B выделяется среди цифровых выходных модулей благодаря ряду уникальных преимуществ:
- Высокая нагрузочная способность и защита: Максимальная нагрузка 2 А per канал и пиковая нагрузка 5 А позволяют управлять крупными исполнительными механизмами (например, контакторами электродвигателей), а встроенная защита от короткого замыкания предотвращает повреждение модуля и оборудования. В отличие от модулей с нагрузкой ≤1 А, GE IS220PDOAH1B не требует дополнительных реле, сокращая сложность системы.
- Глубокая изоляция и устойчивость к помехам: Galvanic изоляция 2500 В DC и устойчивость к ЭМП делают GE IS220PDOAH1B безопасным для работы в системах с высокими напряжениями (например, 24 В DC силовые цепей турбин). Это предотвращает передачу помех от силовых цепей к контроллеру Mark VIe, обеспечивая стабильность управления.
- Быстрая коммуникация и диагностика: Поддержка протокола SRTP и задержка ≤1 мс критична для систем в реальном времени — например, при аварии турбины контроллер мгновенно отправляет сигнал на GE IS220PDOAH1B для отключения опасных цепей. Диагностика в реальном времени также позволяет быстро локализовать неисправности (например, перегрузка контактора), снижая время простоя оборудования.
- Совместимость с Mark VIe и простота интеграции: Полная совместимость с шасси Mark VIe и другими модулями IS220 упрощает монтаж — модуль подключается к стандартному слоту и начинает работать после базовой настройки. Не требуется дополнительные адаптеры или драйверы, что снижает время запуска системы.
Примеры применения в отраслях
GE IS220PDOAH1B широко используется для управления исполнительными механизмами в энергетике, нефтегазе и тяжелом машиностроении:
- Энергетика (паротурбинная электростанция 300 МВт): На электростанции GE IS220PDOAH1B управляет 8 силовыми цепями:
- 2 контактора приводов насосов масляного охлаждения (нагрузка 2 А каждый) — включаются при старте турбины;
- 2 клапана регулирования пара (нагрузка 1 А каждый) — регулируются в зависимости от потребления электроэнергии;
- 4 индикатора состояния турбины (нагрузка 0,5 А каждый) — сигнализируют о работе/аварии;
- Galvanic изоляция защищает контроллер от перепадов напряжения в масляных системах, а диагностика отслеживает состояние каждого контактора.
- Нефтегаз (компрессорная станция газопровода): На станции GE IS220PDOAH1B управляет 6 исполнительными механизмами:
- 3 контактора электродвигателей компрессоров (нагрузка 1,5 А каждый) — включаются последовательно для плавного запуска;
- 3 клапана запорные трубопровода (нагрузка 1 А каждый) — открываются/закрываются при изменении давления газа;
- При перепаде напряжения до 19 В DC модуль сохраняет стабильную работу, не отключая компрессоры, что гарантирует непрерывную подачу газа.
- Тяжелое машиностроение (крупный металлургический стан): На стане GE IS220PDOAH1B управляет 8 приводов роликов:
- 4 контактора электродвигателей роликов (нагрузка 2 А каждый) — регулируются для изменения скорости прокатки;
- 4 клапана гидравлической системы (нагрузка 1 А каждый) — управляют усилием прессования;
- При коротком замыкании в кабеле к клапану модуль автоматически блокирует канал и отправляет сигнал об ошибке в SCADA, предотвращая повреждение гидравлической системы.
Сравнение с конкурентами
Для оценки преимуществ GE IS220PDOAH1B рассмотрим его сравнение с аналогичными цифровыми выходными модулями — Siemens S7-1500 SM 1222 (8DO) и Rockwell Allen-Bradley 1756-OB16D.
Как видно из таблицы, GE IS220PDOAH1B превосходит Siemens S7-1500 SM 1222 по нагрузочной способности (2 А vs 0,5 А) и изоляции (2500 В DC vs 500 В DC), что критично для управления крупными исполнительными механизмами. По сравнению с Rockwell 1756-OB16D, он имеет лучшую совместимость с системами Mark VIe и протоколом SRTP. Уникальное преимущество — защита от переvoltaжа и пиковой нагрузки — делает GE IS220PDOAH1B оптимальным выбором для энергетики и нефтегаза.
Советы по выбору и предостережения
- Советы по выбору:
- Учтите тип исполнительных механизмов и нагрузку: Если вы используете GE Mark VIe и нужно управлять устройствами с нагрузкой до 2 А (контакторы, клапаны), GE IS220PDOAH1B — идеальный выбор. Для мелких нагрузок (<0,5 А) можно рассмотреть Siemens S7-1500 SM 1222 (более бюджетный вариант).
- Оцените требования к изоляции: При работе в системах с высокими помехами (например, турбинные зоны) изоляция 2500 В DC GE IS220PDOAH1B обеспечит лучшую защиту контроллера, чем модули с низкой изоляцией.
- Для получения информации о сертификациях (ATEX, IECEx для опасных зон), схемах подключения или заменяемых компонентах обратитесь к ссылке: [ссылка на продукт GE IS220PDOAH1B].
- Предостережения:
- Не превышайте нагрузку на выходы: Максимальная постоянная нагрузка 2 А per канал не должна быть превышена — перегрузка приведет к блокировке канала или повреждению транзисторов. Рассчитайте ток нагрузки заранее (например, контактор с током 1,8 А — безопасно).
- Соблюдайте полярность при подключении: При подключении силовых цепей строго следуйте схемам (положительный/отрицательный полюс 24 В DC) — неправильная полярность вызовет короткое замыкание и блокировку модуля.
- Регулярно проверяйте диагностику: Периодически считывайте логи ошибок через SCADA — это поможет выявить деградацию транзисторов или изоляции до полного сбое GE IS220PDOAH1B, избежая простоя оборудования.
