Описание продукта

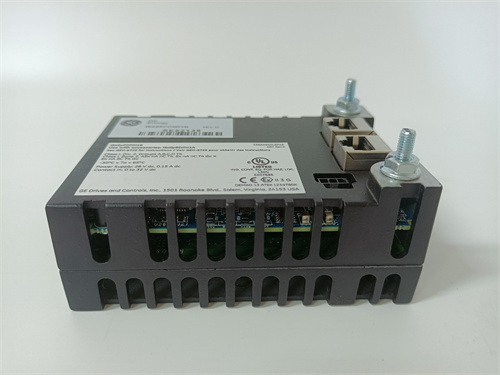

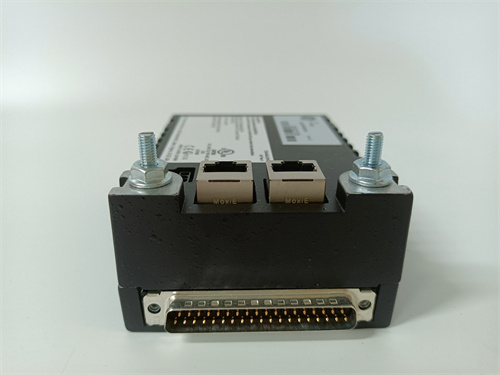

Основным объектом рассмотрения является аналоговый выходной модуль для систем автоматизации turbomachinery GE IS220PDOAH1B — ключевой компонент, разработанный компанией GE для передачи высокоточных аналоговых сигналов от контроллеров Mark VIe (для газовых и паровых турбин) к исполнительным механизмам (регулирующие клапаны, приводы топливной системы, дроссели) в энергетических и нефтегазовых объектах. Продукт GE IS220PDOAH1B относится к серии надежных модулей I/O GE Speedtronic, специализирующихся на работе в критических процессах turbomachinery, где требуется микронная точность регулировки и максимальная отказоустойчивость.
Благодаря поддержке 8 независимых аналоговых выходов и встроенной системой цифровой фильтрации помех, GE IS220PDOAH1B обеспечивает стабильную передачу команд даже в условиях сильных вибраций и электромагнитных помех (характерных для турбинных установок). Особенно важно отметить, что GE IS220PDOAH1B соответствует стандартам безопасности SIL 2 (IEC 61508) и PL d (EN ISO 13849-1), что делает его подходящим для систем защиты турбин от аварий (например, перескока скорости, низкий уровень масла).
Кроме того, GE IS220PDOAH1B полностью совместим с программным обеспечением GE ToolboxST и интегрируется без дополнительных адаптеров в контроллерные системы Mark VIe, что упрощает калибровку каждого выходного канала и диагностику неполадок. Например, через ПО можно индивидуально настроить диапазон сигнала и время отклика для каждого канала, адаптируя модуль к специфике исполнительного механизма (например, быстрый отклик для клапанов топливной системы). Детальную информацию о технических характеристиках и правилах монтажа можно найти на официальной странице: GE IS220PDOAH1B.
Особенно ценным преимуществом GE IS220PDOAH1B является его высокая стабильность параметров при экстремальных температурах — модуль сохраняет точность измерений даже при колебаниях температуры в шкафу управления от -40 °C до +70 °C, что критично для турбинных установок с переменными тепловыми режимами.
Параметры продукта
Параметры GE IS220PDOAH1B оптимизированы для высокоточной передачи аналоговых сигналов в turbomachinery-системах, основные из них включают:
- Конфигурация выходов: 8 независимых аналоговых выходов — возможность управления до 8 исполнительными механизмами одновременно, с индивидуальной калибровкой и защитой каждого канала.
- Поддерживаемые типы сигналов:
- Токовые: 4–20 мА (двухпроводная схема, стандарт для турбинных приводов);
- Напряжевые: 0–5 В, 0–10 В, ±5 В, ±10 В (для низковольтных исполнителей, например, дроссели скорости).
- Параметры точности:
- Точность передачи: ±0,05 % от полного диапазона сигнала (например, ±0,008 мА для 4–20 мА) — критично для регулировки топливной подачи в турбину;
- Линейность: ≤0,02 % — минимальное отклонение фактического сигнала от теоретической прямой;
- Стабильность во времени: ≤0,01 % за год — минимальный дрейф параметров, не требует частой перекалибровки.
- Динамические характеристики:
- Время отклика (0–100 % сигнала): ≤5 мс — быстрая реакция на изменения команды от контроллера Mark VIe (например, при аварийной остановке турбины);
- Уровень помех (纹波): ≤5 мВpp — низкий уровень пульсаций, не влияющий на работу чувствительных приводов.
- Напряжение питания: 24 В ПС (диапазон 19,2–28,8 В ПС), потребляемый ток ≤250 мА (без нагрузки) / ≤500 мА (при максимальной нагрузке).
- Операционная температура: -40 °C до +70 °C — устойчивость при экстремальных климатических условиях (холодные энергетические цеха, жаркие зоны турбинных помещений).
- Класс защиты: IP20 — для монтажа в закрытых шкафах контроллеров Mark VIe, защищенных от пыли и влаги.
- Защитные функции:
- Защита от короткого замыкания на выходах (автоматическое отключение канала при токе >30 мА);
- Защита от электростатического разряда (ESD) до ±15 кВ;
- Защита от перегрева (отключение модуля при температуре корпуса >85 °C);
- Контроль контрольных сумм данных (CRC) — предотвращение искажения сигналов.
- Совместимость: Полностью совместим с контроллерами GE Mark VIe, Mark VI и модулями I/O серии IS220 (например, IS220PAICH1A).
Преимущества и особенности
GE IS220PDOAH1B имеет ряд уникальных преимуществ, которые отличают его от аналогов на рынке:
- Сверхвысокая точность для turbomachinery: Точность ±0,05 % и линейность ≤0,02 % делают GE IS220PDOAH1B идеальным для регулировки критических параметров турбин — например, при подаче топлива в газовую турбину, модуль гарантирует дозировку с ошибкой ≤0,01 %, что влияет на эффективность сжигания и снижение выбросов вредных веществ.
- Соответствие стандартам безопасности SIL 2/PL d: Класс безопасности позволяет использовать GE IS220PDOAH1B в системах защиты турбин от аварий (например, при перескоке скорости на 10 % выше номинальной, модуль быстро передаёт команду на закрытие топливных клапанов, предотвращая разрушение ротора).
- Устойчивость к вибрациям и помехам: Встроенная цифровая фильтрация и экранированные цепи обеспечивают стабильную работу GE IS220PDOAH1B даже в условиях сильных вибраций (до 5 г в диапазоне 10–2000 Гц) — типичных для турбинных установок при высоких скоростях вращения (до 15 000 об/мин).
- Индивидуальная калибровка и диагностика: Каждый из 8 выходов можно калибрировать отдельно через GE ToolboxST, а встроенная диагностика позволяет отслеживать состояние каналов (например, дрейф параметров, наличие перегрузки) в реальном времени — операторы могут планировать обслуживание заранее, не останавливая турбину.
- Долгий срок службы в суровых условиях: Использование термостойких компонентов (работающих при температуре до +125 °C) и герметичных соединений обеспечивает средний наработный ресурс (MTBF) >200 000 часов — GE IS220PDOAH1B работает стабильно на протяжении 5–7 лет без замены, что критично для энергетических объектов с редкими остановками.
Примеры применения в отраслях
GE IS220PDOAH1B широко используется в отраслях, связанных с turbomachinery и энергетикой:
- Энергетика (газотурбинные электростанции): В системах управления газовыми турбинами GE 9HA — GE IS220PDOAH1B передаёт сигналы 4–20 мА от контроллера Mark VIe к приводам дросселей скорости и клапанов топливной системы. Модуль регулирует подачу природного газа в камеру сжигания, поддерживая частоту сети 50 Гц ±0,01 % и максимальную эффективность турбины (до 63 %).
- Нефтегазовая отрасль (компрессорные станции): В установках с газовыми компрессорами (для транспортировки газа по трубопроводам) — модуль управляет приводами регулирующих клапанов компрессора, поддерживая постоянное давление газа (например, 7 МПа ±0,05 МПа). При падении давления GE IS220PDOAH1B увеличивает ток сигнала, открывая клапан и компенсируя потерю давления.
- Теплоэнергетика (паротурбинные установки): В котло-турбинных блоках ТЭЦ — GE IS220PDOAH1B управляет приводами клапанов подачи пара в турбину, синхронизируя её работу с котлом. Высокая точность модуля гарантирует плавное изменение нагрузки турбины (от 30 % до 100 % номинальной мощности) без скачков давления, снижая износ компонентов.
- Морская техника (marinedвигатели): На грузовых судах с газотурбинными основными двигателями — модуль регулирует скорость двигателя через сигналы 0–10 В, адаптируясь к волновым нагрузкам. Устойчивость к вибрациям позволяет GE IS220PDOAH1B работать стабильно даже при качке судна, предотвращая отключение двигателя.
Сравнение с конкурентами
Сравним GE IS220PDOAH1B с аналогичными аналоговыми выходными модулями для turbomachinery Siemens S7-400 SM 332 (для контроллеров Sinamics) и Emerson DeltaV DOV1601:
| Параметр | GE IS220PDOAH1B | Siemens S7-400 SM 332 (6ES7332-5HF00-0AB0) | Emerson DeltaV DOV1601 |
|---|---|---|---|
| Количество выходов | 8 | 8 | 16 |
| Точность передачи | ±0,05 % от полного диапазона | ±0,1 % от полного диапазона | ±0,08 % от полного диапазона |
| Класс безопасности | SIL 2, PL d | SIL 1, PL c | SIL 2, PL d |
| Время отклика | ≤5 мс | ≤10 мс | ≤8 мс |
| Устойчивость к вибрациям | До 5 г (10–2000 Гц) | До 2 г (10–500 Гц) | До 3 г (10–1000 Гц) |
| Операционная температура | -40 °C до +70 °C | 0 °C до +60 °C | -40 °C до +65 °C |
| MTBF (часов) | >200 000 | ~150 000 | ~180 000 |
Преимущество GE IS220PDOAH1B — более высокая точность, лучшая устойчивость к вибрациям, быстрее время отклика и полная совместимость с контроллерами GE Mark VIe. Для систем turbomachinery на базе GE (газотурбины, компрессоры) он является не替代性 выбором, несмотря на меньшее количество выходов по сравнению с Emerson DOV1601.
Советы по выбору и меры предосторожности
Советы по выбору
- Оцените тип контроллера и приложение: Если вы используете контроллеры GE Mark VIe/VI для газовых/паровых турбин или компрессоров, GE IS220PDOAH1B — единственный модуль с полной совместимостью и соответствием требованиям turbomachinery. Для систем Siemens Sinamics лучше выбрать SM 332, а для Emerson DeltaV — DOV1601.
- Проверьте требования к точности и безопасности: Если ваша установка требует точности ≤0,05 % или соответствия SIL 2 (например, газотурбинные электростанции), GE IS220PDOAH1B — идеальный выбор. Для менее критических процессов (например, регулировка вентиляторов) можно выбрать модули с точностью ±0,1 %.
- Учтите условия эксплуатации: Для объектов с сильными вибрациями (≥3 г) или экстремальными температурами (-40 °C/+70 °C) GE IS220PDOAH1B гарантирует работоспособность — для умеренных условий (0 °C/+60 °C) подойдут модели Siemens/Emerson.
Меры предосторожности
- Монтаж и калибровка: Устанавливайте GE IS220PDOAH1B только сертифицированными инженерами GE, следуя руководству по эксплуатации (доступно на GE IS220PDOAH1B) — калибруйте модуль перед первой установкой и раз в 2 года с использованием эталонного генератора сигналов (например, Fluke 7250).
- Защита от вибраций и помех: Монтируйте шкаф с GE IS220PDOAH1B на антивибрационные подшипники и используйте экранированные кабели для подключения исполнительных механизмов — это снижает влияние вибраций турбины и электромагнитных помех от силовых цепей.
- Периодическая диагностика: Ежемесячно проверяйте состояние каналов через GE ToolboxST — контролируйте дрейф параметров и уровень помех. При отклонении точности >0,1 % или появлении ошибок на каналах выполните перекалибровку или замените модуль.
- Электробезопасность: Отключите питание контроллера Mark VIe перед заменой или обслуживанием GE IS220PDOAH1B — напряжение 24 В ПС может вызвать поражение током. Используйте антистатические перчатки и одежду для защиты модуля от электростатического разряда.
