Описание продукта

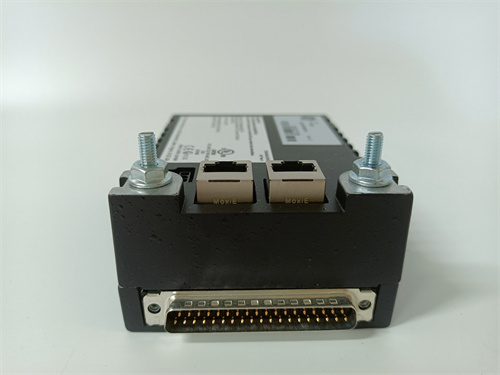

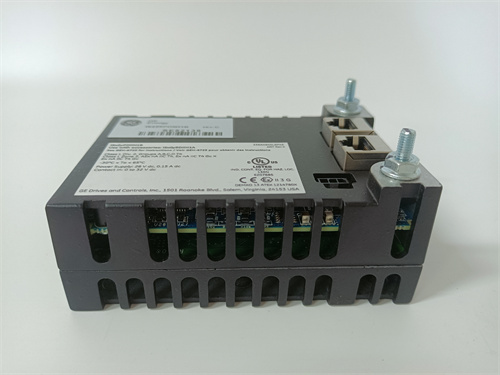

GE IS220PDOAH1B представляет собой высоконадежный цифровой выходной модуль, разработанный для передачи дискретных команд от контроллера DCS Mark VIe к исполнительным механизмам критического оборудования (реле, контакторы, электромагнитные клапаны) в энергетических объектах. Модуль GE IS220PDOAH1B оснащен 16 независимыми выходными каналами — это позволяет одновременно управлять несколькими компонентами системы, например, сигнализировать о состоянии турбины или активировать защитные механизмы при опасных режимах.
Благодаря релейным выходам с высокой нагрузочной способностью (до 2 А/канал) GE IS220PDOAH1B поддерживает подключение как низкотоковых устройств (сигнальные лампы), так и более мощных исполнителей (контакторы для приводов). Также модуль имеет двойную электрическую изоляцию — это защищает каналы от перепадов напряжения и электромагнитных помех от мощного энергетического оборудования (трансформаторы, крупные моторы), предотвращая ложные срабатывания или отказ исполнительных механизмов.
Ключевой особенностью GE IS220PDOAH1B является интеграция с системой безопасности DCS Mark VIe: он поддерживает мониторинг состояния каждого выхода в реальном времени и передает данные об ошибках (например, замыкание выхода, отказ реле) в контроллер, позволяя операторам своевременно выявлять неисправности. При правильной интеграции GE IS220PDOAH1B становится важным элементом управления энергетическим оборудованием, например, он отправляет команды на открытие/закрытие клапанов в системе охлаждения турбины или активирует аварийное останавливание при превышении критических параметров.
Параметры продукта
- Тип устройства: Цифровой выходной модуль (DO) для DCS GE Mark VIe
- Количество каналов: 16 независимых цифровых выходов
- Характеристики выходов:
- Тип: Релейные контакты (Normally Open/Normally Closed, настраиваемые)
- Максимальный ток на канал: 2 А (при 250 В AC/30 В DC)
- Максимальное напряжение на канал: 250 В AC/30 В DC
- Электрические характеристики:
- Изоляция: 2 кВ переменного тока между каналами, 5 кВ переменного тока между модулем и землей
- Защита EMC: Соответствует EN 61326-1 (категория 3 — промышленные среды с сильными помехами)
- Интерфейсы и управление:
- Коммуникационный интерфейс: Backplane интерфейс Mark VIe (для связи с контроллером)
- Световые индикаторы: Для статуса питания, связи и состояния каждого выхода (активен/ошибка)
- Условия эксплуатации:
- Температурный диапазон работы: 0 °C до +55 °C
- Влажность: ≤85% (без конденсации)
- Вибрация: ≤5 Гц (продолжительная), ≤50 Гц (кратковременная)
- Питание:
- Напряжение: 24 В DC (из шасси Mark VIe, потребляемый ток ≤150 мА)
- Защита питания: От перепадов напряжения (9–32 В DC)
- Монтаж: Для шасси DCS GE Mark VIe (стандартное модульное крепление)
- Класс защиты: IP20 (для монтажа внутри шкафов системного оборудования)
- Сертификация: Соответствует IEC 61131-2, UL 508, CE, ISO 9001
Преимущества и особенности
- Совместимость с DCS Mark VIe: Стандартная интеграция с платформой GE Mark VIe делает GE IS220PDOAH1B идеальным выбором для энергетических объектов, где используется это системное решение — не требуется дополнительные адаптеры.
- Релейные выходы с высокой нагрузкой: Поддержка до 2 А/канала позволяет управлять широким спектром исполнителей, от сигнальных ламп до контакторов для приводов.
- Высокая защита и надежность: Двойная изоляция и защита от EMC гарантируют стабильную работу в условиях сильных помех, характерных для энергетических объектов.
- Реальное время мониторинга: Отслеживание состояния каждого выхода и передача ошибок в контроллер снижают время поиска неисправностей, критично для объектов с минимальным допуском к простою.
Примеры применения в отраслях
- Электрическая энергетика: В газотурбинных электростанциях GE IS220PDOAH1B управляет электромагнитными клапанами подачи топлива (DO каналы) — при получении команды от контроллера Mark VIe он открывает/закрывает клапаны, регулируя расход топлива и мощность генерации.
- Теплоэнергетика: В котельных блоках модуль активирует системы спринklenга (автоматическое пожаротушение) через релейные выходы — при сигнале от датчиков температуры он подает команду на включение системы, защищая котел от возгорания.
- Нuclear energy: В атомных электростанциях GE IS220PDOAH1B отправляет команды на приводы защитных стержней — при превышении реактивности ядра контроллер через модуль активирует механизм перемещения стержней, снижая реактивность до безопасного уровня.
- Гидроэнергетика: В гидроэлектростанциях модуль управляет сигнальными лампами статуса шлюзов (открыт/закрыт) — данные о состоянии шлюзов передаются в операторскую панель, позволяя персоналу контролировать водоснабжение турбин.
Сравнение с конкурентами
| Параметр | GE IS220PDOAH1B | Конкурентный модуль (например, Siemens S7-400 DO 16x2A) |
|---|---|---|
| Совместимость с Mark VIe | Полная (плагинтеграция) | Ограниченная (требует адаптеров и драйверов) |
| Максимальный ток на выход | 2 А (250 В AC/30 В DC) | 2 А (аналогичное значение) |
| Изоляция каналов | 2 кВ переменного тока | 1 кВ переменного тока (меньше защиты от помех) |
| Защита питания | 9–32 В DC | 19–28 В DC (меньше устойчивости к перепадам) |
| Поддержка диагностики | Мониторинг состояния каждого выхода | Только общие ошибки модуля (не по каналам) |
Итог: GE IS220PDOAH1B превосходит конкурентов по совместимости с DCS GE Mark VIe, уровнем изоляции и детальной диагностикой выходов, что делает его предпочтительным для энергетических объектов, где используется система Mark VIe и требуется высокая надежность.
Советы по подбору и предостережения
Советы по подбору
- Проверьте тип системы DCS: Если вы используете DCS GE Mark VIe, GE IS220PDOAH1B обеспечит идеальную интеграцию — для других систем выбирайте модули с соответствующим интерфейсом (например, Profibus DP).
- Рассчитайте нагрузку на выходы: Для исполнителей с током >2 А (например, крупные контакторы) используйте дополнительные реле между модулем и нагрузкой — это предотвращает перегрев выходов.
- Учтите условия эксплуатации: Модуль предназначен для шкафного монтажа (IP20) — не используйте его в открытом пространстве или влажных зонах.
Предостережения
- Не превышайте параметры выходов: Подключение нагрузок с током >2 А или напряжением >250 В AC/30 В DC приведет к повреждению релей и выходу GE IS220PDOAH1B из строя.
- Регулярная проверка релей: Раз в 12 месяцев проверяйте работоспособность релейных контактов (с помощью тестового режима Mark VIe) — износ контактов может привести к нестабильной работе исполнителей.
- Обновление firmware: Периодически скачивайте обновления из официального портала GE — это исправляет уязвимости и улучшает совместимость с новыми версиями ПО Mark VIe
