Описание

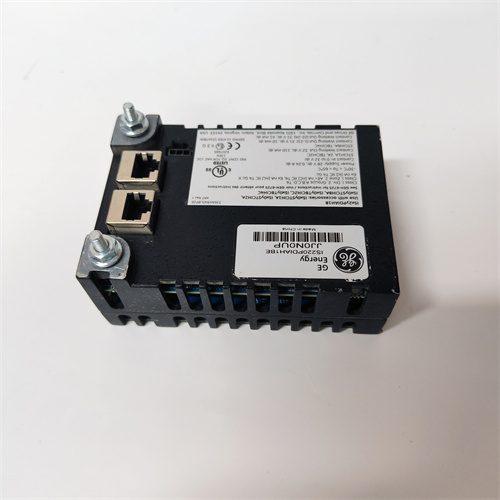

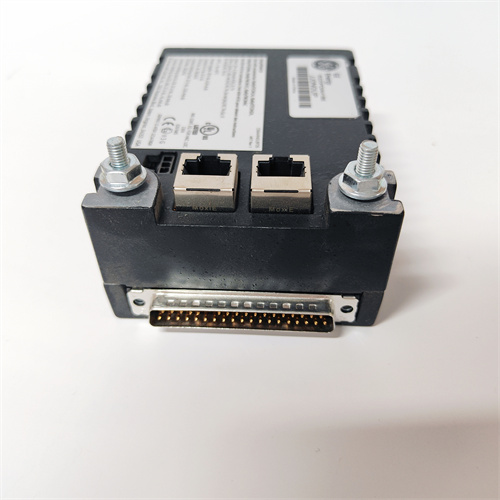

- IS220PDOAH1B
Основные функции и ключевые преимущества
- Защита от короткого замыкания: Каждый выход имеет независимый электронный предохранитель, который автоматически отключает канал при обнаружении короткого замыкания и восстанавливает работу после устранения неисправности;
- Галванризация изоляция: 2500 В АС между выходными каналами, а также между каналами и системной шиной — предотвращает попадание электромагнитных помех от высоковольтных устройств (трансформаторы, генераторы);
- Диагностика в реальном времени: Мониторинг состояния каждого выхода (нагрузка, напряжение, наличие неисправностей) и передача алертов в контроллер через промышленные протоколы — позволяет операторам быстро выявлять проблемы в цепи исполнительных механизмов.
Технические характеристики
| Категория | Подробности |
|---|---|
| Тип модуля | Цифровой выходной модуль для систем автоматизации GE Mark VIe |
| Количество выходов | 16 независимых цифровых выходов |
| Тип выходов | Релейные/транзисторные (настраиваемые); Максимальная нагрузка: 5 А @ 250 В АС / 5 А @ 30 В DC |
| Время реакции | ≤1 мс (передача команды от контроллера к выходу) |
| Изоляция | 2500 В АС (канал-канал, канал-система); Защита от ЭМП по EN 61000-6-2 |
| Протоколы связи | Profinet, Modbus TCP (Ethernet) |
| Защита от неисправностей | Электронные предохранители на каждый выход; Детекция короткого замыкания |
| Степень защиты | IP20 (монтаж в герметичном шкафу управления) |
| Рабочая среда | Температура: -20 °C – +60 °C; Влажность: 5%–95% RH (без конденсации); Высота above sea level: до 2000 м |
| Питание | 24 В DC (±10%); Потребляемая мощность: Максимально 15 Вт |
| Сертификации | CE, UL 508, IEC 61010-1, ATEX Zone 2, IECEx |
Типичные сценарии применения
-
Энергетика: Управление турбиной электростанции
В 800 МВт тепловой электростанции GE IS220PDOAH1B управляет 12 исполнительными механизмами паровой турбины: 8 регулирующих клапанов (подача пара) и 4 тормозных устройства. При получении сигнала “авария” от контроллера GE Mark VIe (например, превышение скорости турбины до 3300 об/мин) модуль передаёт команды на закрытие клапанов и активацию тормозов за ≤1 мс, останавливая турбин за 5 секунд и предотвращая разгон ротора. Диагностика модуля сигнализирует о неисправности одного из клапанов (короткое замыкание) за 30 минут до полного отказа, позволяя устранить проблему в плановом обслуживании.
-
Нефтегазовая промышленность: Контроль компрессора
На газоперерабатывающем заводе GE IS220PDOAH1B управляет приводами шлюзовых клапанов газового компрессора (давление 15 МПа). Модуль передаёт команды на регулировку клапанов через транзисторные выходы, поддерживая стабильное давление газа в трубопроводе. При падении давления ниже 10 МПа контроллер отправляет сигнал на модуль, который увеличивает открытие клапанов за 2 мс — восстанавливая давление и предотвращая остановку компрессора.
-
Тяжелая машиностроение: Двигатели металлообрабатывающего станка
В заводе по производству тяжелых деталей GE IS220PDOAH1B управляет 10 электродвигателями фрезерного станка. Релейные выходы модуля подают питание на двигатели, а диагностика отслеживает их состояние (работа/авария). При обнаружении перегрузки одного из двигателей модуль отключает его за 1 мс, предотвращая перегрев и повреждение инструмента.
Сравнение с конкурентами
| Характеристика | GE IS220PDOAH1B | Конкурент (например, Siemens S7-1500F с модулем SM 322F) |
|---|---|---|
| Время реакции | ≤1 мс | ≤5 мс |
| Количество выходов | 16 (индивидуальная защита) | 8 (групповая защита) |
| Изоляция | 2500 В АС (полная) | 1500 В АС (только канал-земля) |
| Поддержка протоколов | Profinet, Modbus TCP (стандарт) | Только Profinet (Modbus TCP — опционально) |
| Интеграция с системами | Прямая совместимость с GE Mark VIe/PACSystems | Требует дополнительного конфигурирования |
Рекомендации по выбору и безопасные практики
Рекомендации по выбору
- Для систем GE: Выбирайте GE IS220PDOAH1B если используется контроллер GE Mark VIe или PACSystems RX3i — он обеспечивает плавающую интеграцию через стандартные протоколы, сокращая время настройки и риск ошибок.
- Для критических процессов: При эксплуатации на объектах, где нуждается быстрая реакция (≤1 мс) на аварийные сигналы (турбины, компрессоры), этот модуль гарантирует своевременную активацию защитных механизмов.
- Для многофункционального управления: Если нужно управлять разными типами исполнительных механизмов (реле, клапаны, двигатели), его настраиваемые выходы (релейные/транзисторные) устраняют необходимость в нескольких специализированных модулях.
Безопасные практики
- Настройка типа выходов: Перед монтажем определите тип выходов (релейные для мощных нагрузок, транзисторные для высокочастотных команд) в соответствии с техническими характеристиками исполнительного механизма.
- Проверка нагрузки: Не превышайте максимальную нагрузку выходов (5 А) — перегрузка может привести к повреждению электронных предохранителей и выходных цепей.
- Бэкап конфигурации: Сохраняйте параметры модуля (тип выходов, настройки диагностики) через ПО GE Proficy Machine Edition в контроллер и внешнем накопителе — позволяет быстро восстановить настройки при замене модуля.
- Регулярная диагностика: Ежемесячно проверяйте состояние выходов через контроллер — выявляйте окисление контактов или повреждение кабелей до полного отказа.
