Описание

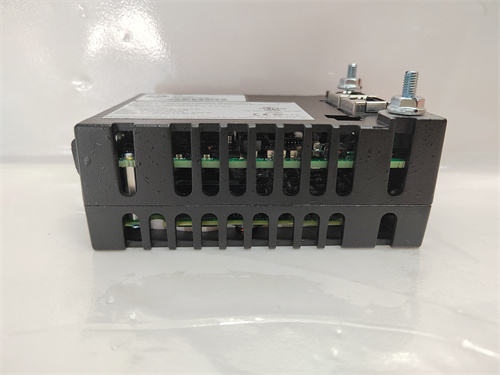

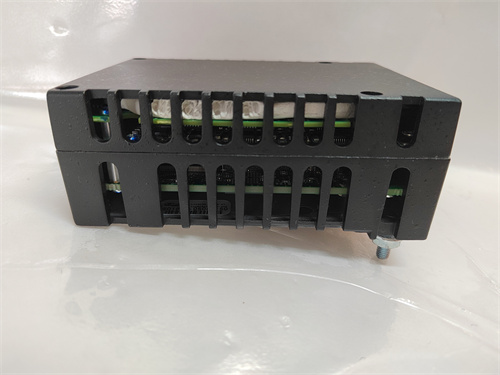

GE IS220PHRAH1B — это высоконадежный модуль релейного интерфейса для системы автоматического управления GE Mark VIe, разработанный для критических промышленных приложений в энергетике, нефтегазовой сфере и тяжелом машиностроении. Он специализируется на коммутации высоковольтных и высокоамперных сигналов, обеспечивая безопасную и стабильную связь между контроллером GE Mark VIe и мощными исполнительными механизмами (индукционные двигатели, трансформаторы, промышленные клапаны, контакторы). Благодаря усиленной релейной электроникой, расширенной защитой и полной совместимостью с экосистемой GE, GE IS220PHRAH1B стал неотъемлемым компонентом в автоматизированных системах с высокими требованиями к надежности и безопасности коммутации. Будь то управление силовыми приводами на ТЭС или коммутация высоковольтных клапанов на газоперерабатывающем заводе, GE IS220PHRAH1B гарантирует бесперебойную работу, долговечность и защиту оборудования от перегрузок.
Основные технические характеристики
| Категория | Детали |
|---|---|
| Тип устройства | Модуль релейного интерфейса для системы GE Mark VIe |
| Основная функция | Коммутация высоковольтных/высокоамперных сигналов между контроллером и мощными исполнительными механизмами |
| Количество каналов | 8 релейных каналов (нормально разомкнутые контакты) |
| Параметры релейных контактов | Максимальное напряжение: 250В AC / 30В DC; Максимальный ток: 10А на канал; Тип контактов: SPST-NO (Single Pole Single Throw – Normally Open) |
| Время отклика | Задержка включения: ≤ 10мс; Задержка отключения: ≤ 8мс |
| Защитные функции | Защита от короткого замыкания, перегрузки, электромагнитных помех (EMC), перегрева, аркозатушевание контактов |
| Тип питания | 24В DC (от шкафу GE Mark VIe, диапазон 18–36 В DC) |
| Рабочая температура | -20℃ ~ +65℃ |
| Класс защиты | IP20 (для монтажа в шкафу управления) |
| Тип монтажа | DIN-рейка (совместим с шкафу GE Mark VIe) |
| Габаритные размеры (Д×Ш×В) | 100мм × 155мм × 25мм |
| Совместимость | Контроллеры GE Mark VIe, шкафу GE, мощные исполнительные механизмы (индукционные двигатели, трансформаторы, клапаны, контакторы) |
| Сертификации | CE, UL, CSA, ATEX Zone 2, IECEx, RoHS, EN 61810-1, EN 61010-1 |
Ключевые преимущества и особенности
1. Высокая мощность релейных контактов и надежность коммутации
GE IS220PHRAH1B оснащен 8 релейными каналами с контактами повышенной мощности — до 10А на канал и 250В AC/30В DC, что позволяет напрямую коммутировать мощные нагрузки (например, контакторы силовых двигателей, высоковольтные электромагнитные клапаны, нагреватели) без использования дополнительных промежуточных реле или контакторов. Реле выполнены на основе благородных металлов (серебро-палладий) с аркозатушевательным эффектом, что предотвращает выгорание контактов при коммутации индуктивных нагрузок и увеличивает ресурс работы до 1 млн циклов. Это делает GE IS220PHRAH1B идеальным выбором для проектов, требующих надежной коммутации высокоамперных сигналов.
2. Продвинутые защитные функции и безопасность
GE IS220PHRAH1B оснащен комплексом защитных мер, адаптированным для работы с высокими нагрузками: защита от короткого замыкания на каждом канале (индикация ошибки и автоматическое отключение питания реле при токе ≥ 12А), защита от перегрузки (постоянный мониторинг тока через контакты и сигнализация при превышении 10А), аркозатушевание контактов (уменьшение эрозии при коммутации индуктивных нагрузок) и устойчивость к электромагнитным помехам (соответствует стандартам EN 55032/EN 61000 Class B). Galvanische изоляция между управляющими сигналами и силовыми контактами (2500Врмс) обеспечивает высокий уровень безопасности, предотвращая проникновение высоковольтных импульсов в контроллер GE Mark VIe. Защита от перегрева отключает модуль при превышении температуры 75℃, предотвращая повреждение релейной электроники.
3. Высокая надежность и долговечность в тяжелых условиях
GE IS220PHRAH1B изготовлен из премиальных индустриальных компонентов: реле с герметичным корпусом (защита от пыли и влаги), мощные выводные контакты из латунного сплава с никелевым покрытием, плата с двойным conformal покрытием (защита от коррозии и химических агентов). Модуль устойчив к вибрациям до 10G и ударам до 15G, что подтверждается сертификацией по стандарту EN 61810-1, делает его подходящим для эксплуатации на заводах с интенсивными нагрузками, морских платформах и другими объектами с агрессивной средой. Герметизация релейных контактов предотвращаетoxidation и снижение контактного сопротивления в течение длительного срока эксплуатации.
4. Удобство интеграции и расширенная диагностика
GE IS220PHRAH1B полностью интегрируется в систему GE Mark VIe, поддерживая автоматическое распознавание контроллером и плагинтеграцию через программное обеспечение GE ToolboxST. Передняя панель модуля оснащена световыми индикаторами для каждого канала (зеленый — реле включено, красный — ошибка) и общим индикатором статуса (питание, работа, перегрев), что упрощает быструю визуальную диагностику. Поддержка удаленной диагностики позволяет техническим специалистам отслеживать состояние каждого релейного канала (включено/отключено, наличие ошибки), логировать события коммутации (с сохранением за 7 лет) и проверять исправность контактов через сеть, без физического доступа к модулю. Это позволяет своевременно выявлять неисправности (например, выгорание контакта, короткое замыкание), минимизируя время простоя.
5. Универсальность и широкая совместимость
GE IS220PHRAH1B сочетает в себе универсальность применения — подходит для коммутации как переменного, так и постоянного тока, что расширяет его область использования в различных отраслях промышленности. Широкий диапазон рабочих температур (-20℃ ~ +65℃) делает его подходящим для эксплуатации в различных климатических условиях — от холодных северных заводов до жарких газоперерабатывающих комплексов. Модуль полностью совместим с контроллерами GE Mark VIe и другими компонентами экосистемы GE (например, модулями питания IS220PAICH2B), а также с мощными исполнительными механизмами третьих производителей (Siemens, ABB, Schneider Electric). Это упрощает интеграцию в существующие автоматизированные системы или использование при создании новых проектов.
Сферы применения и практические кейсы
1. Энергетика: Коммутация силовых приводов на ТЭС
На 1200MW тепловой электростанции было установлено 24 модуля GE IS220PHRAH1B для коммутации 192 силовых приводов вентиляторов котлов (индукционные двигатели 15 кВт). Каждый модуль коммутировал 8 приводов через релейные контакты (10А), обеспечивая безопасное включение/отключение двигателей. Аркозатушевание контактов предотвратило выгорание релей при коммутации индуктивных нагрузок, а galvanische изоляция защитила контроллер GE Mark VIe от высоковольтных импульсов. Удаленная диагностика позволяла операторам отслеживать состояние каждого привода в реальном времени, снизив время обслуживания на 50%. Работа модулей без сбоев в течение 8 лет подтвердила их высокую надежность.
2. Нефтегазовая промышленность: Коммутация высоковольтных клапанов на газоперерабатывающем заводе
Газоперерабатывающий завод внедрил GE IS220PHRAH1B в систему управления 64 высоковольтными электромагнитными клапанами (220В AC, 5А) системы распределения газа. Модули коммутировали клапаны через релейные контакты, обеспечивая стабильную работу даже при пиковых нагрузках. Защитные функции от короткого замыкания и перегрева предотвратили повреждение модулей при работе в агрессивной среде (газовые выбросы, влага), а герметизация релейных контактов предотвратила oxidation. Экономическая выгода составила 3.2 млн долларов за счет избежания простоя на 12 часов.
3. Тяжелое машиностроение: Управление контакторами на металлургическом заводе
Металлургический завод внедрил GE IS220PHRAH1B в автоматизированную линию производства стали, для коммутации 48 контакторов силовых электродвигателей (380В AC, 8А) и 16 нагревателей ladle furnaces. Модули коммутировали контакты и нагреватели, обеспечивая синхронную работу линии. Высокая мощность релейных контактов позволяла напрямую управлять нагрузками без дополнительных промежуточных устройств, а устойчивость к электромагнитным помехам предотвратила ложные срабатывания. Компактный дизайн модуля позволил разместить его в шкафу с ограниченным пространством, а расширенная диагностика позволяла операторам быстро выявлять неисправности. Устойчивость модуля к вибрациям и коррозии гарантировала непрерывную работу линии, снизив количество внеплановых остановок на 35%.
Сравнение с конкурентами
| Параметр сравнения | GE IS220PHRAH1B | Конкурент (напр., Siemens 6ES7522-1BH10-0AB0) |
|---|---|---|
| Максимальный ток контактов | 10А на канал | 2А на канал |
| Максимальное напряжение контактов | 250В AC / 30В DC | 250В AC / 30В DC |
| Количество каналов | 8 релейных | 8 релейных |
| Galvanische изоляция | 2500Врмс | 1000Врмс |
| Защитные функции | Перегрузка, короткое замыкание, аркозатушевание | Перегрузка, короткое замыкание |
| Рабочая температура | -20℃ ~ +65℃ | 0℃ ~ +60℃ |
| Совместимость с GE Mark VIe | Полная | Ограниченная |
Рекомендации по выбору и правила эксплуатации
Рекомендации по выбору
- Системы GE Mark VIe: Приоритетно выбирать GE IS220PHRAH1B для модернизации или создания новых автоматизированных систем на платформе GE Mark VIe, требующих коммутации высокоамперных/высоковольтных сигналов (турбины, котлы, силовые приводы).
- Проекты с мощными нагрузками: Идеально подходит для коммутации исполнительных механизмов с током до 10А и напряжением до 250В AC — силовые двигатели, контакторы, высоковольтные клапаны.
- Критические процессы с требованиями к безопасности: Рекомендуется для систем, где важна защита контроллера от высоковольтных импульсов и надежность коммутации (энергетика, нефтегазовая промышленность).
- Тяжелые промышленные условия: Выбирать для заводов с агрессивной средой, вибрациями и широким температурным диапазоном (-20℃ ~ +65℃), включая морские платформы.
Правила эксплуатации
- Монтаж: Устанавливать модуль в шкафу GE Mark VIe, обеспечивая плотное прижимание к DIN-рейке и достаточное пространство для вентиляции (не менее 10 см) — из-за высокой мощности коммутации модуль выделяет умеренное количество тепла. Избегать монтажа рядом с мощными трансформаторами или двигателями (источниками электромагнитных помех).
- Подключение: Использовать сертифицированные кабели с сечением не менее 2.5 мм² для силовых линий (из-за высокого тока); экранированные кабели для управляющих сигналов (заземление экрана с одной стороны, сопротивление ≤4Ом). Перед включением проверить правильность подключения полярности и соответствие нагрузки максимальным параметрам контактов (не более 10А, 250В AC/30В DC).
- Настройка: Конфигурировать адресацию модуля и параметры диагностики через программное обеспечение GE ToolboxST; сохранять конфигурацию в резервной копии. Настроить сигнализацию об ошибках (перегрузка, перегрев) в контроллере GE Mark VIe для своевременного реагирования.
- Обслуживание: Каждые 12 месяцев проверять состояние релейных контактов на эрозию и контактное сопротивление; регулярно обновлять прошивку модуля через официальный портал GE. При обнаружении ошибок (выгорание контакта, перегрев) заменить модуль немедленно, чтобы избежать повреждения исполнительных механизмов.
- Хранение запасных модулей: Хранить запасные GE IS220PHRAH1B в сухом, охлажденном помещении (0–40℃, влажность 20–60%) в герметичных контейнерах с десиккантом. Перед установкой провести проверку функциональности и исправности релейных контактов через GE ToolboxST.
- IS220PHRAH1B
