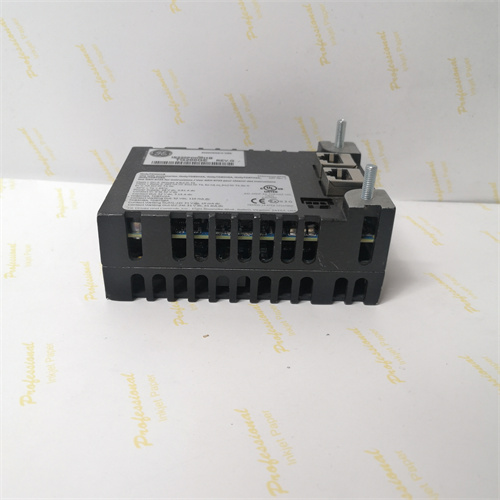

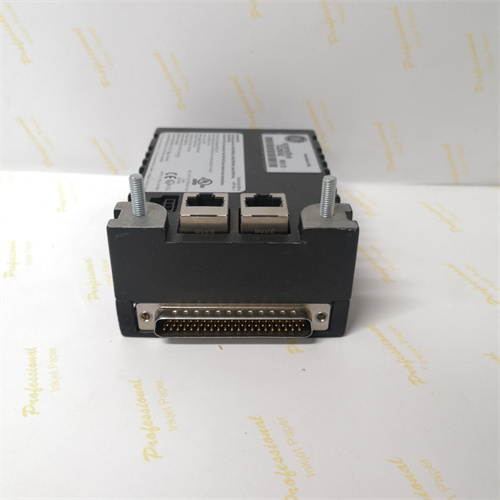

Описание
Основные функции и ключевые преимущества
- Dry contact (сухой контакт): Для подключения аварийных стоп-кнопок, датчиков разрыва контакта (утечка пара/газа) — работает без внешнего питания, только по разрыву/закрытию цепи;
- Wet contact (мокрый контакт): Для датчиков положения клапанов, светодиодных индикаторов — требует питания 24 В DC, обеспечивает более стабильную передачу сигнала в помехоносных условиях.
- Защита от электромагнитных помех: Двойная экранировка внутренних цепей и galvanic изоляция 2500 В АС (между входными каналами, каналами и системной шиной) — предотвращает попадание помехов от высоковольтных устройств (трансформаторы, генераторы);
- Детекция неисправностей в реальном времени: Каждый вход автоматически проверяет наличие обрыва кабеля, короткого замыкания на землю или перегрузки, передавая алерт в контроллер с указанием конкретного канала и типа неисправности;
- Настраиваемые цифровые фильтры: Фильтры с диапазоном 0.1–10 мс устраняют ложные сигналы от вибраций турбины или кратковременных помех, предотвращая ошибочные срабатывания защитных систем.
Технические характеристики
| Категория | Подробности |
|---|---|
| Тип модуля | Цифровой входной модуль для системы GE Mark VIe |
| Количество входов | 32 независимых цифровых входов |
| Тип входов | Dry contact (разрыв/закрытие контакта); Wet contact (24 В DC ±10%, ток ≤10 мА) |
| Время реакции | ≤0.5 мс (считывание сигнала + передача в контроллер) |
| Изоляция | 2500 В АС (канал-канал, канал-система); Защита от ЭМП по EN 61000-6-2 |
| Фильтрация | Настраиваемые цифровые фильтры (0.1–10 мс) |
| Протоколы связи | Profinet, Modbus TCP (Ethernet) |
| Защита от неисправностей | Детекция обрыва/короткого замыкания; Электронные предохранители |
| Степень защиты | IP20 (монтаж в герметичном шкафу управления) |
| Рабочая среда | Температура: -20 °C – +60 °C; Влажность: 5%–95% RH (без конденсации); Высота above sea level: до 2000 м |
| Питание | 24 В DC (±10%); Потребляемая мощность: Максимально 20 Вт |
| Сертификации | CE, UL 508, IEC 61010-1, ATEX Zone 2, IECEx |
Типичные сценарии применения
-
Энергетика: Контроль аварийных сигналов паровой турбины
В 1200 МВт тепловой электростанции GE IS220PPDAH1A собирает сигналы от 28 аварийных устройств паровой турбины: 12 стоп-кнопок (dry contact), 10 датчиков перегрева подшипников (wet contact) и 6 датчиков уровня масла (wet contact). Модуль считывает сигнал нажатия стоп-кнопки за 0.5 мс и передаёт его в контроллер GE Mark VIe через Profinet. Контроллер активирует аварийные тормозы за 0.6 мс, останавливая турбин за 4 секунды — предотвращая “разгон” ротора. Фильтры (5 мс) устраняют ложные сигналы от вибраций турбины при высоких оборотах.
-
Нефтегазовая промышленность: Турбина компрессора газопровода
На газопередающем комплексе GE IS220PPDAH1A управляет сигналами от 24 датчиков безопасности газовой турбины (компрессора): 8 датчиков утечки газа (dry contact) и 16 датчиков положения шлюзовых клапанов (wet contact). Двойная экранировка и изоляция 2500 В АС защищают сигналы от помехов от высоковольтных газодвижущих устройств. При обнаружении утечки газа модуль передаёт сигнал в контроллер за 0.7 мс, который закрывает входные клапаны газа и активирует системы нейтрализации — предотвращая взрывную опасность.
-
Тяжелая машиностроение: Металлообрабатывающий станок
В заводе по производству тяжелых деталей GE IS220PPDAH1A собирает сигналы от 30 датчиков состояния фрезерного станка: 15 датчиков положения инструмента (wet contact) и 15 аварийных контактов защиты оператора (dry contact). При превышении положения инструмента за пределы допустимого диапазона модуль передаёт сигнал в контроллер PACSystems RX3i за 0.5 мс, который останавливает станок и предотвращает повреждение детали или инструмента.
Сравнение с конкурентами
| Характеристика | GE IS220PPDAH1A | Конкурент (например, Siemens S7-1500F с модулем SM 321F) |
|---|---|---|
| Количество входов | 32 (высокая плотность каналов) | 16 (стандартная плотность) |
| Время реакции | ≤0.5 мс | ≤2 мс |
| Изоляция | 2500 В АС (двойная) | 1500 В АС (одинарная) |
| Поддержка протоколов | Profinet, Modbus TCP (стандарт) | Только Profinet (Modbus TCP — опционально) |
| Ширина модуля | 60 мм (компактная) | 80 мм (менее компактная) |
Рекомендации по выбору и безопасные практики
Рекомендации по выбору
- Для систем с множеством датчиков: Выбирайте GE IS220PPDAH1A если нужно подключить >16 цифровых входов (стоп-кнопки, датчики положения) — его 32 канала заменяют два конкурентных модуля, экономя место в шкафу управления.
- Для критических процессов: При эксплуатации на объектах, где нуждается быстрая реакция (≤0.5 мс) на аварийные сигналы (турбины, компрессоры), этот модуль гарантирует своевременную активацию защитных механизмов.
- Для существующих GE систем: При использовании контроллера GE Mark VIe или PACSystems RX3i он обеспечивает плавающую интеграцию через стандартные протоколы, сокращая время настройки и риск ошибок.
Безопасные практики
- Настройка фильтров: Для стоп-кнопок и аварийных датчиков используйте минимальную фильтрацию (0.1–0.5 мс) для быстрой реакции; для датчиков в вибрационных зонах — фильтрацию 5–10 мс для устранения ложных сигналов.
- Проверка кабелей: Используйте только экранированные кабели с двойной изоляцией и сечением ≥0.5 мм² — поврежденные кабели увеличивают риск обрыва или короткого замыкания, приводя к неработе защитных систем.
- Регулярная диагностика: Ежемесячно проверяйте состояние входов через контроллер — имитируйте обрыв кабеля и короткое замыкание для проверки работы детектирующих функций.
- Бэкап конфигурации: Сохраняйте параметры модуля (тип входов, фильтры, адреса Profinet) через ПО GE Proficy Machine Edition в контроллер и внешнем накопителе — позволяет быстро восстановить настройки при замене модуля.
- IS220PPDAH1A
