Описание
Общее описание продукта

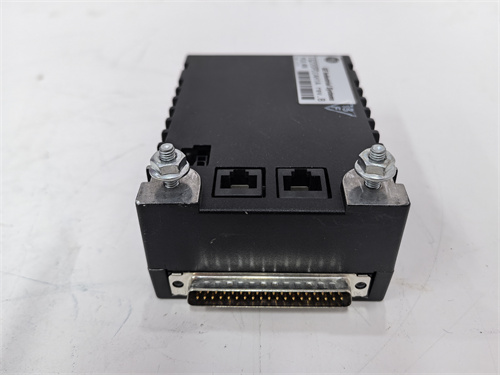

Основным объектом рассмотрения — GE IS220PPRFH1A (ссылка на продукт: [вставить ссылку]). Это высокопроизводительный индустриальный модуль ввода/вывода (I/O) компании GE Digital Energy (лидер в области автоматизации энергетических и промышленных систем), разработанный для интеграции дискретных и аналоговых сигналов с контроллерами PLC GE Mark VIe (широко используемых в турбинах, генераторах и сложных производственных агрегатах). Широко применяется в энергетике (управление турбогенераторами ТЭЦ/ГТЭЦ), нефтегазовой промышленности (комплексные установки по добыче и переработке нефти), металлургии (автоматизация плавильных печей) и крупных промышленных предприятиях, GE IS220PPRFH1A специализируется на надежной передаче сигналов между сенсорами, исполнительными механизмами и центральными контроллерами, обеспечивая синхронность работы автоматизированных систем.
GE IS220PPRFH1A отличается расширенным набором каналов I/O, высокой точностью обработки сигналов и отказоустойчивостью, критическими для систем с высокими требованиями к непрерывности эксплуатации. Благодаря использованию модульной архитектуры, защищенных интерфейсов и оптимизированной электроники GE IS220PPRFH1A стабильно работает в условиях промышленной среды — включая сильные электромагнитные помехи, вибрации и широкие перепады температуры, типичные для энергетических и тяжелых промышленных объектов.
Как ключевой компонент системы Mark VIe, GE IS220PPRFH1A поддерживает высокоскоростную связь через шину Profinet IRT ( Isochronous Real-Time) и протоколы GE SpeedTronic, обеспечивая минимальные задержки передачи данных (до нескольких микросекунд). Его сертификация по стандартам IEC 61508 (класс SIL 3 — безопасность функциональной системы), UL и CE делает GE IS220PPRFH1A предпочтительным выбором для объектов, где надежность сигнальной передачи напрямую влияет на безопасность эксплуатации и экономические показатели предприятия.
Технические параметры продукта
- Тип устройства: Индустриальный модуль I/O, модульный дизайн, монтаж в шасси GE Mark VIe, совместим с контроллерами GE PACSystems
- Параметры каналов I/O:
- Аналоговые входы (AI): 8 каналов, диапазон 4–20 мА (токовые сигналы) или 0–10 В DC (напряжностные сигналы), настраиваемые под каждый канал
- Класс точности аналоговых входов: ±0.1% от полного диапазона (без нелинейности и дрейфа)
- Дискретные входы (DI): 16 каналов, тип干 контакт/ 湿 контакт, напряжение питания 24 В DC
- Дискретные выходы (DO): 16 каналов, тип транзисторные открытые коллектор, максимальный ток на канал 0.5 А
- Изоляция каналов: Галваническая изоляция 2500 В AC между каналами и землей — защита от помех и коротких замыканий
- Интерфейсы и коммуникации:
- Шина связи: Profinet IRT (скорость передачи до 100 Mbps), совместима с шиной GE Mark VIe Backplane
- Протоколы: GE SpeedTronic, Modbus TCP (для мониторинга и диагностики), SNMP
- Интерфейсы диагностики: Локальный порт USB (для настройки и чтения логов), индикаторы состояния каждого канала
- Параметры питания и эксплуатации:
- Входное напряжение: 24 В DC (двойное питание — основное и резервное, для отказоустойчивости)
- Потребляемый ток: ≤ 2.5 А (при полной нагрузке на все каналы)
- Степень защиты: IP20 (при монтаже в закрытом шасси GE Mark VIe)
- Рабочая температура: 0 °C до +65 °C
- Влажность: 5% – 95% (без конденсации)
- Устойчивость к вибрации: 4 g (5–500 Гц, согласно IEC 60068-2-6)
- Дополнительные функции:
- Диагностика: Периодическая самодиагностика каналов (определение неисправностей сигналов, обрывов линий), логирование ошибок (до 5000 записей)
- Защитные функции: Фильтрация шумов на аналоговых каналах (дигитальные фильтры с настраиваемым временем задержки), защита от перегрузки на дискретных выходах
- Совместимость: Полная совместимость с контроллерами GE Mark VIe, PACSystems RX3i, а также с системами SCADA GE CIMPLICITY
- Сертификации: CE, UL, CSA, IEC 61508 (SIL 3), ISO 9001
Преимущества и особенности
- Высокая точность и надежность обработки сигналов: GE IS220PPRFH1A обеспечивает обработку аналоговых сигналов с точностью ±0.1% и дискретных сигналов с минимальной задержкой, что критично для систем управления турбогенераторами и другими агрегатами, где даже небольшие отклонения сигналов могут привести к авариям. Галваническая изоляция каналов (2500 В AC) защищает модуль и контроллер от повреждения при коротких замыканиях и электромагнитных помехах.
- Отказоустойчивость и безопасность SIL 3: Поддержка двойного питания (основное и резервное) и класс безопасности SIL 3 делают GE IS220PPRFH1A подходящим для систем, где остановка работы может привести к серьезным экономическим потерям или опасности для персонала (например, управление турбинами с высоким давлением). Периодическая самодиагностика позволяет выявлять неисправности на ранней стадии, предотвращая выход системы из строя.
- Интеграция с системами GE Mark VIe: Полная совместимость с контроллерами GE Mark VIe и шиной Profinet IRT обеспечивает высокоскоростную передачу данных с минимальными задержками (до 1 мкс), что необходимо для реального управления сложными агрегатами (например, синхронизация работы турбины и генератора). Модульная архитектура позволяет легко расширять количество каналов I/O при модернизации системы.
- Удобство диагностики и обслуживания: Локальный USB-порт и детализированная диагностика каждого канала позволяют инженерам быстро идентифицировать причины неисправностей (например, обрыв сигнальной линии, перегрузку выхода) без остановки всей системы. Логирование ошибок с временем и типом события упрощает анализ и предотвращение повторных сбоев.
- Стойкость к тяжелым условиям эксплуатации: Конструкция модуля с усиленной защитой от вибраций и электромагнитных помех, а также рабочий диапазон температур 0 °C до +65 °C делают GE IS220PPRFH1A подходящим для эксплуатации в энергетических объектах (например, вблизи турбин с высокой температурой) и нефтегазовых промыслах (в условиях сильных вибраций от компрессоров).
Случаи применения в отраслях
- Энергетика (управление турбогенератором): GE IS220PPRFH1A используется в системе управления турбогенератором мощностью 300 МВт (GE Frame 9F). Модуль обрабатывает сигналы от сенсоров давления, температуры и скорости турбины (8 аналоговых входов) и передает команды на исполнительные механизмы (например, регулирующие клапаны) через 16 дискретных выходов. Связь через Profinet IRT обеспечивает задержки передачи данных <5 мкс, позволяя контроллеру мгновенно реагировать на изменения параметров.
- Нефтегазовая промышленность (компрессорная станция): На комплексной компрессорной станции GE IS220PPRFH1A интегрируется с контроллером GE Mark VIe для управления трех компрессоров. Модуль принимает сигналы от весовых сенсоров и датчиков давления (аналоговые входы) и управляет электромагнитными клапанами и приводами компрессоров (дискретные выходы). Двойное питание и SIL 3 сертификация гарантируют непрерывную работу даже при отказе одного источника питания.
- Металлургия (плавильная печь): В сталелитейной плавильной печи GE IS220PPRFH1A обрабатывает сигналы от температурных сенсоров и датчиков уровня расплавленного металла (аналоговые входы) и управляет нагревательными элементами и системами подачи электродов (дискретные выходы). Галваническая изоляция каналов защищает модуль от сильных электромагнитных помех, возникающих при работе печи.
- Химическая промышленность (реакторная установка): В реакторной установке для синтеза химических соединений GE IS220PPRFH1A передает сигналы о концентрации реагентов и давлении (аналоговые входы) в контроллер GE PACSystems RX3i и управляет системами подачи реагентов и охлаждения (дискретные выходы). Точность ±0.1% обеспечивает стабильность реакции, а логирование ошибок помогает операторам анализировать причины отклонений параметров.
Сравнение с конкурентами
В таблице ниже представлено сравнение GE IS220PPRFH1A с аналогичными индустриальными модулями I/O для энергетических систем:
| Параметр | GE IS220PPRFH1A | Siemens ET 200SP (модуль 6ES7134-6GD01-0BA1) | ABB AC500-XC (модуль AI835) |
|---|---|---|---|
| Аналоговые входы (AI) | 8 каналов, ±0.1% точности | 8 каналов, ±0.2% точности | 8 каналов, ±0.1% точности |
| Дискретные I/O | 16 DI / 16 DO | 16 DI / 8 DO | 12 DI / 8 DO |
| Безопасность (SIL) | SIL 3 | SIL 2 | SIL 2 |
| Шина связи | Profinet IRT, GE SpeedTronic | Profinet IRT, PROFINET RT | Profinet, Ethernet/IP |
| Задержка передачи | ≤ 5 мкс | ≤ 10 мкс | ≤ 8 мкс |
| Двойное питание | Да | Нет (опционально) | Нет (опционально) |
| Цена (примерная) | Высокая | Средняя–Высокая | Средняя–Высокая |
Ключевые различия: GE IS220PPRFH1A имеет более высокий класс безопасности SIL 3 (по сравнению с SIL 2 у Siemens и ABB), что делает его неотъемлемым для критически важных систем (например, управление турбинами). Задержка передачи данных ≤5 мкс ниже, чем у аналогов, что критично для реального времени управления сложными агрегатами. Двойное питание и расширенное количество дискретных выходов (16 против 8 у Siemens и ABB) повышают отказоустойчивость и гибкость интеграции. При этом модуль полностью совместим с экосистемой GE Mark VIe, что является ключевым преимуществом для предприятий, уже использующих оборудование GE.
Советы по выбору
- Проверьте совместимость с контроллером: GE IS220PPRFH1A идеально подходит для контроллеров GE Mark VIe и PACSystems RX3i. Если вы используете другие контроллеры (например, Siemens S7-1500), рассмотрите модули Siemens ET 200SP, но учтите, что они не обеспечат SIL 3 безопасности и такую низкую задержку передачи.
- Определите требования к безопасности: Для систем с требованиями SIL 3 (например, турбогенераторы, реакторные установки) GE IS220PPRFH1A — единственный вариант среди аналогов. Для менее критических систем (например, обычные конвейеры) можно выбрать модули с SIL 2 классом и более низкой ценой.
- Учтите количество и тип каналов I/O: Если вам нужно 8 аналоговых входов и 16 дискретных I/O (как в большинстве энергетических агрегатов), модуль полностью удовлетворяет требованиям. Для систем с большим количеством аналоговых сигналов можно комбинировать несколько модулей IS220PPRFH1A в шасси Mark VIe.
- Оцените условия эксплуатации: Для объектов с сильными электромагнитными помехами (например, плавильные печи, компрессорные станции) преимущество даёт галваническая изоляция 2500 В AC GE IS220PPRFH1A, по сравнению с изоляцией 1500 В AC у аналогов Siemens.
Меры предосторожности
- Правильный монтаж и подключение: Монтируйте GE IS220PPRFH1A только в совместимое шасси GE Mark VIe, соблюдая требования к зазорам для охлаждения (не менее 10 мм между модулями). При подключении сигнальных линий используйте экранированные кабели и соблюдайте полярность — неправильное подключение может привести к повреждению каналов.
- Конфигурация параметров: Перед запуском настройте тип сигналов для каждого аналогового канала (4–20 мА или 0–10 В DC) через программное обеспечение GE ToolboxST. Не изменяйте параметры защиты каналов (фильтры шумов, лимиты тока) без консультации с технической поддержкой GE — это может снизить надежность работы.
- Регулярная диагностика: Ежеквартально выполняйте проверку состояния модуля через USB-порт или систему SCADA, анализируя логи ошибок. Замените модуль при обнаружении неисправностей каналов или снижения точности обработки сигналов — задержка в замене может привести к аварии.
- Защита от перепадов напряжения: 尽管 модуль имеет двойное питание, дополнительно установите стабиллизаторы напряжения на линиях питания — это предотвратит повреждение электроники при резких перепадах напряжения (например, при перезагрузке распределительных устройств).
- Использование оригинальных запчастей: При ремонте или замене модуля используйте только оригинальные комплектующие GE. Неоригинальные запчасти могут не соответствовать требованиям SIL 3 и привести к снижению безопасности системы.
