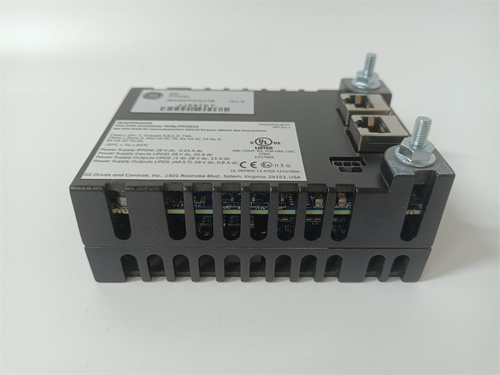

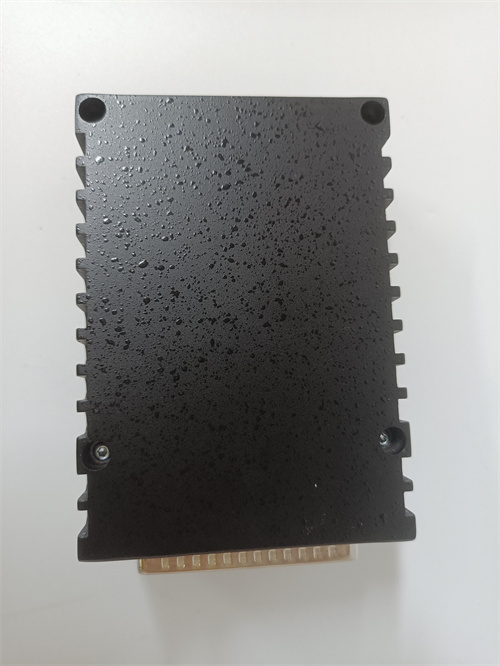

GE IS220PPROH1A

Описание

Общая информация о продукте

Технические параметры продукта

• Тип блок питания: Линейный регулируемый блок питания (для повышения стабильности выходного напряжения) — идеально для чувствительных электронных компонентов (микропроцессоры контроллеров, модули IO).
• Входное напряжение:
  • Основное: 100–240 ВАК (50/60 Гц, универсальное) — поддерживает стандартные индустриальные и бытовые напряжения, позволяя использовать блок в разных регионах без адаптеров.
  • Резервное (опциональное): 24 ВДК — для подключения к батарейной защите, обеспечивая бесперебойное питание при отключении основного электроснабжения (тайм-аут до 4 часа в зависимости от ёмкости батареи).
• Выходное напряжение и ток:
  • Выход 1 (для логики контроллера): 5 ВДК, максимальный ток 10 А — питание микропроцессоров, памяти и цифровых модулей Mark VIe.
  • Выход 2 (для аналоговых модулей): 15 ВДК (±15 ВДК, двойной полярности), максимальный ток 2 А — питание аналоговых входов/выходов, сенсоров RTD и термокупелей.
• Стабильность выходного напряжения:
  • Для 5 ВДК: ±0.1% от номинала (при изменении входного напряжения ±10% и нагрузки 0–10 А) — минимальные флуктуации напряжения, предотвращающие искажения сигналов в контроллерах.
  • Для ±15 ВДК: ±0.2% от номинала (при изменении входного напряжения ±10% и нагрузки 0–2 А) — стабильность для аналоговых систем, где точность сигнала критична.
• Защитные функции:
  • Защита от перегрузки: Автоматическое отключение (по каждому выходу) — при превышении тока 10 А (для 5 ВДК) или 2 А (для ±15 ВДК) блок отключает соответствующий выход, предотвращая перегрев и повреждение компонентов.
  • Защита от короткого замыкания: Встроенный полупроводниковый предохранитель (PPTC) — восстанавливается самостоятельно после устранения замыкания, не требуя замены фьюзов.
  • Защита от переvoltaжа: Встроенный MOV (металлический окисный переклинивающий элемент) — поглощает импульсы переvoltaжа (до 6 кВ) от молний или нештатных режимов сети, защищая выходные цепи.
  • Защита от перегрева: Термальный выключатель (срабатывание при температуре >85 °C) — отключает блок при перегреве (например, из-за забивания вентиляторов пылью), предотвращая пожар.
• Совместимость: Только для систем GE Mark VIe — подключается к шине питания Mark VIe Backplane, автоматически синхронизируется с контроллером (не требует ручной настройки).
• Температурный диапазон работы: 0 °C до +60 °C, относительная влажность 10–90% (без конденсации) — адаптирован к условиям промышленных шкафов с принудительной вентиляцией.
• Класс защиты корпуса: IP20 (для установки в закрытые шкафы Mark VIe) — защищает от пыли и посторонних предметов, но не от влаги (для влажных зон требуется герметизация шкафа).
• Индикаторы состояния:
  • Зеленый светодиод (PWR) — основное питание включено.
  • Желтый светодиод (BACKUP) — резервное питание (24 ВДК) активно.
  • Красный светодиод (FAULT) — ошибка (перегрузка, короткое замыкание, перегрев).
• Конструкция и монтаж: Ширина 48 мм (для DIN-рейки), глубина 120 мм — компактный дизайн экономит пространство в шкафу Mark VIe, позволяя монтировать рядом с контроллером и модулями IO.

Преимущества и особенности

1. Двойное выходное напряжение и высокая стабильность: GE IS220PPROH1A предоставляет два независимых выхода (5 ВДК и ±15 ВДК) с высокой стабильностью — в отличие от универсальных блоков питания (с одним выходом), что позволяет питать разные типы компонентов (цифровые и аналоговые) без дополнительных адаптеров. Стабильность ±0.1% гарантирует надежность для критических систем (управление турбинами).
2. Бесперебойное питание за счёт резервного входа: Поддержка резервного питания 24 ВДК делает GE IS220PPROH1A критически важным для объектов, где прерывание питания приводит к большим потерям (например, ТЭЦ). При отключении основного электроснабжения блок автоматически переключается на батарею, поддерживая работу контроллеров до восстановления сети.
3. Комплексная защита от нештатных режимов: Защита от перегрузки, короткого замыкания, переvoltaжа и перегрева делает GE IS220PPROH1A высоконадежным — даже при ошибках монтажа (например, короткое замыкание на выходе 5 ВДК) блок отключается без повреждения, что снижает эксплуатационные затраты.
4. Интеграция с системой Mark VIe: Блок автоматически синхронизируется с контроллером Mark VIe — не требует сложной настройки, а данные о состоянии (напряжение, ток, ошибки) передаются в SCADA-систему для мониторинга. Это упрощает эксплуатацию и диагностику.

Примеры применения в отраслях

• Энергетика (управление паровой турбиной ТЭЦ): В теплоэлектростанции GE IS220PPROH1A питает контроллер Mark VIe и 8 модулей IO, отвечающих за управление паровой турбиной (мощность 100 МВт). Основное входное напряжение 220 ВАК обеспечивает обычную работу, а резервное 24 ВДК (подключенное к батарее 12 В·ч) поддерживает питание при отключении сети на 2 часа — это позволяет операторам безопасно остановить турбину и избежать повреждения из-за аварийного останова.
• Нефтегазовая промышленность (компрессорные станции): В компрессорной станции для транспортировки газа GE IS220PPROH1A питает аналоговые модули Mark VIe (измерение давления газа и температуры компрессора) и цифровые модули (управление клапанами). Высокая стабильность ±15 ВДК гарантирует точность измерения давления (погрешность <0.1%), а защита от переvoltaжа предотвращает повреждение модулей при молниевых разрядах в открытом воздухе.
• Металлургия (электродвигатели плавильных печей): В металлургическом цехе GE IS220PPROH1A питает контроллер Mark VIe, отвечающий за регулирование скорости электродвигателей плавильных печей. Выход 5 ВДК (10 А) питит логику контроллера, а ±15 ВДК — аналоговые модули управления двигателями. Защита от перегрева предотвращает выход блока из строя в нагретых шкафах (температура до 55 °C).
• Химическая промышленность (реакторные установки): В реакторной установке для производства химикатов GE IS220PPROH1A обеспечивает питание сенсоров температуры (термокупели) и контроллера Mark VIe. Резервное питание 24 ВДК поддерживает работу при отключении сети, позволяя операторам завершить текущий цикл реакции и избежать выброса опасных веществ.

Сравнение с конкурентами

Советы по выбору и меры предосторожности

• Советы по выбору:
  1. Убедитесь в совместимости с системой — GE IS220PPROH1A работает только с GE Mark VIe; для других систем (Siemens S7, Rockwell ControlLogix) выбирайте специализированные блоки питания.
  2. Оцените потребность в резервном питании — если система требует бесперебойной работы (например, ТЭЦ, реакторные установки), подключите резервное питание 24 ВДК с батареей ёмкостью ≥12 В·ч (для поддержки работы 2–4 часа).
  3. Рассчитайте общую нагрузку — суммарный ток по выходу 5 ВДК не должен превышать 10 А (например, контроллер + 5 модулей IO с суммарным током 8 А — подходит); для нагрузок >10 А используйте параллельно подключённые блоки GE IS220PPROH1A.
• Меры предосторожности:
  1. Отключите все источники питания (основное и резервное) перед монтажом — работа с подключенным напряжением может привести к электрокражению или повреждению блока GE IS220PPROH1A.
  2. Используйте кабели соответствующей сечению:
     • Для входного 220 ВАК: Минимум 1.5 мм² (чтобы предотвратить перегрев кабеля при максимальной нагрузке).
     • Для резервного 24 ВДК: Минимум 2.5 мм² (для передачи тока до 5 А от батареи).
  3. Регулярно проверяйте индикаторы состояния — красный светодиод (FAULT) указывает на ошибку (например, перегрузка); устраните причину немедленно (сократите нагрузку, проверьте кабели на замыкание).
  4. Чистите вентиляционные отверстия раз в 3 месяца — пыль, накапливающаяся на радиаторах, может вызвать перегрев блока; используйте компрессор для удаления пыли (без контакта с компонентами).
