Описание

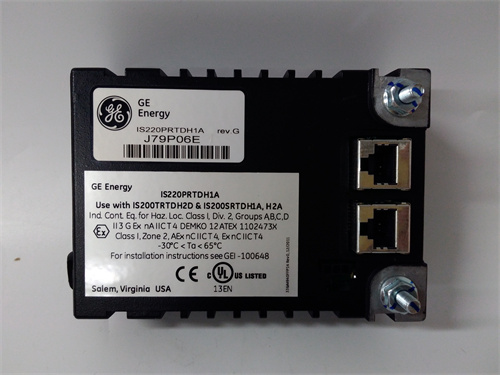

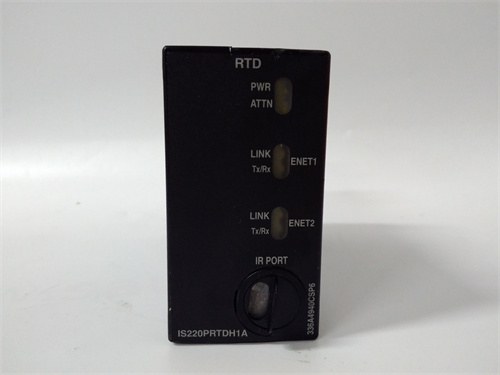

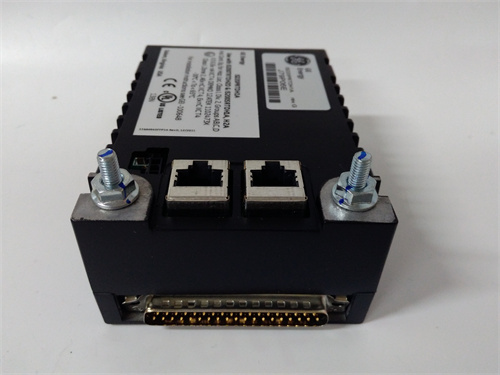

GE IS220PRTDH1A — это специализированный аналоговый входной модуль из линейки систем автоматизации GE Mark VIe, предназначенный для точного измерения температуры через резистивные температурные датчики (RTD). Его основная функция — преобразовать изменение сопротивления RTD (в зависимости от температуры) в цифровые данные с высокой метрологической точностью, передавать их в контроллеры GE (например, Mark VIe, PACSystems RX3i) и обеспечить диагностику неисправностей для контроля температуры в критических промышленных процессах. Применяется в энергетике (турбины, электрогенераторы), нефтегазовой промышленности (компрессоры, реакторы) и фармацевтике (термокамеры, дозирующие устройства), где точное температурное регулирование критично.
Основные функции и ключевые преимущества
Главные достоинства GE IS220PRTDH1A — микронная точность температурного измерения, широкая поддержка RTD-типов и устойчивость в суровых условиях. Модуль оснащен 16 независимыми каналами, оптимизированными для работы с популярными типами RTD:
- Pt100 (плаatinum resistance thermometer, сопротивление 100 Ом при 0 °C);
- Pt1000 (сопротивление 1000 Ом при 0 °C);
- Ni100 (никелевый датчик, сопротивление 100 Ом при 0 °C).
Это позволяет использовать GE IS220PRTDH1A для сбора температурных данных от разных устройств в одной системе — например, одновременно от RTD в подшипниках турбины (Pt100) и в нагревательных элементах реактора (Pt1000) — без дополнительных адаптеров.
Отличительной чертой GE IS220PRTDH1A является высокая точность измерения: ±0.02% от полного диапазона (FS) для Pt100/Pt1000 и ±0.05% FS для Ni100, с разрешением 24 бит и поддержкой 4-х проводного подключения RTD (устраняет погрешность от сопротивления кабеля). Это критически важно для процессов с строгими температурными допусками — например, в фармацевтике, где температура синтеза лекарств должна быть поддерживаема с ошибкой не более 0.03 °C.
GE IS220PRTDH1A оснащен продвинутыми средствами защиты и оптимизации:
- Защита от электромагнитных помех: Двойная экранировка внутренних цепей и galvanic изоляция 2500 В АС (между каналами, каналами и системной шиной) — предотвращает попадание помехов от высоковольтных устройств (трансформаторы, генераторы);
- Автоматическая компенсация температуры: Встроенный высокоточный термистор корректирует измерения в зависимости от температуры корпуса модуля (-25 °C – +65 °C), предотвращая искажения данных из-за тепловых деформаций компонентов;
- Диагностика RTD-сигналов: Каждый канал автоматически проверяет наличие обрыва RTD, короткого замыкания или деградации датчика, передавая алерт в контроллер с указанием типа неисправности.
Дополнительно GE IS220PRTDH1A поддерживает интеграцию с системами GE через протоколы Profinet и Modbus TCP, а также имеет компактную конструкцию (ширина 60 мм) для монтажа в шкафах с ограниченным пространством.
Технические характеристики
| Категория | Подробности |
|---|---|
| Тип модуля | Аналоговый входной модуль для RTD-датчиков (система GE Mark VIe) |
| Количество каналов | 16 независимых каналов для RTD |
| Поддерживаемые RTD | Pt100, Pt1000, Ni100; Подключение: 2-х, 3-х, 4-х проводное (настраиваемое) |
| Диапазон измерения | -200 °C – +850 °C (для Pt100/Pt1000); -60 °C – +200 °C (для Ni100) |
| Точность измерения | ±0.02% FS (Pt100/Pt1000); ±0.05% FS (Ni100); Разрешение: 24 бит |
| Изоляция | 2500 В АС (канал-канал, канал-система); Защита от ЭМП по EN 61000-6-2 |
| Протоколы связи | Profinet, Modbus TCP (Ethernet) |
| Защита от неисправностей | Детекция обрыва/короткого замыкания RTD; Автоматическая компенсация |
| Степень защиты | IP20 (монтаж в герметичном шкафу управления) |
| Рабочая среда | Температура: -25 °C – +65 °C; Влажность: 5%–95% RH (без конденсации); Высота above sea level: до 3000 м |
| Питание | 24 В DC (±15%); Потребляемая мощность: Максимально 20 Вт |
| Сертификации | CE, UL 508, IEC 61010-1, IEC 61508 (SIL 2), ATEX Zone 2, IECEx |
Типичные сценарии применения
-
Энергетика: Мониторинг температуры турбины
В 1500 МВт тепловой электростанции GE IS220PRTDH1A собирает температурные данные от 12 Pt100 RTD в подшипниках паровой турбины (измерение -50 °C – +200 °C) и 4 Pt1000 RTD в обмотках генератора (+20 °C – +150 °C). Модуль использует 4-х проводное подключение для устранения погрешности кабеля и передаёт данные с точностью ±0.02% FS в контроллер GE Mark VIe. При превышении температуры подшипника выше 120 °C контроллер активирует алерт и снижает нагрузку на турбину, предотвращая износ металла и разрушение подшипника.
-
Нефтегазовая промышленность: Контроль температуры реактора
На нефтеперерабатывающем заводе GE IS220PRTDH1A управляет сигналами от 10 Pt100 RTD в каталитическом реакторе (температура 0 °C – +400 °C). Модуль фильтрует помехи от компрессоров и передаёт стабильные данные в контроллер PACSystems RX3i. Контроллер использует эти данные для регулировки подачи охлаждающей жидкости, поддерживая температуру реакции в диапазоне 280 °C ±0.05 °C — критично для эффективности катализа и предотвращения образования нежелательных побочных продуктов.
-
Фармацевтика: Температурный контроль термокамеры
В фармацевтическом заводе GE IS220PRTDH1A собирает сигналы от 8 Pt1000 RTD в термокамере для хранения лекарств (температура 2 °C – +8 °C). Модуль обнаруживает обрыв одного из RTD за 2 секунды и отправляет алерт в контроллер, который активирует резервный датчик и поддерживает стабильную температуру. Точность ±0.02% FS гарантирует соответствие требованиям фармакопеев к хранению биологически активных препаратов.
Сравнение с конкурентами
| Категория | GE IS220PRTDH1A | Конкурент (например, Siemens SM 331) |
|---|---|---|
| Точность измерения | ±0.02% FS (Pt100/Pt1000) | ±0.1% FS (Pt100) |
| Поддержка RTD-типов | Pt100, Pt1000, Ni100 (широкий набор) | Только Pt100 (ограниченный) |
| Тип подключения RTD | 2-х/3-х/4-х проводное (настраиваемое) | Только 2-х/3-х проводное |
| Температурный диапазон | -25 °C – +65 °C (рабочая) | -20 °C – +60 °C (рабочая) |
| Интеграция с GE системами | Прямая совместимость с Mark VIe/PACSystems | Требует дополнительного драйвера |
Рекомендации по выбору и безопасные практики
Рекомендации по выбору
- Для точных температурных измерений: Выбирайте GE IS220PRTDH1A если требуется измерение с точностью ±0.02% FS (например, фармацевтика, микроэлектроника) — он превосходит конкурентов по метрологическим характеристикам.
- Для систем с разными RTD-типами: Если нужно подключить Pt100, Pt1000 и Ni100 в одной системе, его универсальные каналы заменяют несколько специализированных модулей, экономя место.
- Для существующих GE систем: При использовании контроллера GE Mark VIe или PACSystems RX3i он обеспечивает плавающую интеграцию через стандартные протоколы, сокращая время настройки.
Безопасные практики
- Подключение RTD: Для критических измерений используйте 4-х проводное подключение RTD — это устраняет погрешность от сопротивления кабеля (особенно при длине кабеля >10 м).
- Калибровка регулярная: Каждые 6 месяцев калибруйте модуль с использованием эталонного RTD (класс A) и эталонной термокамеры — поддерживает заявленную точность и соответствие сертификации SIL 2.
- Проводка: Используйте экранированные кабели с медным проводом (сечение ≥0.5 мм²) для подключения RTD — уменьшает электромагнитные помехи и стабильзирует сигнал.
- Мониторинг диагностики: Регулярно проверяйте данные диагностики через контроллер — своевременно устраняйте обрыв RTD или короткое замыкание, чтобы избежать потери температурного контроля.
