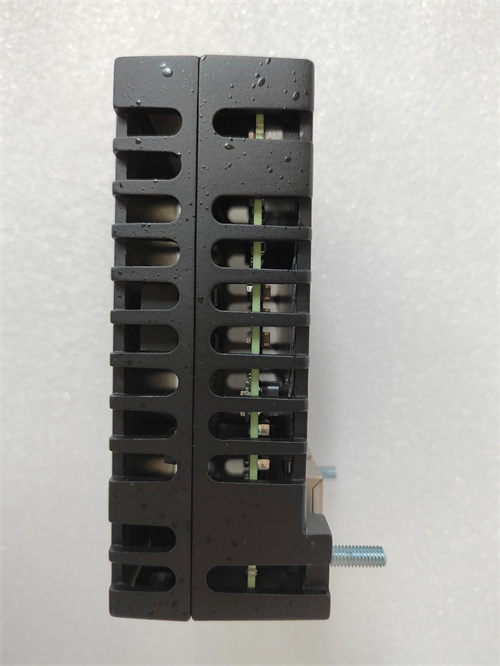

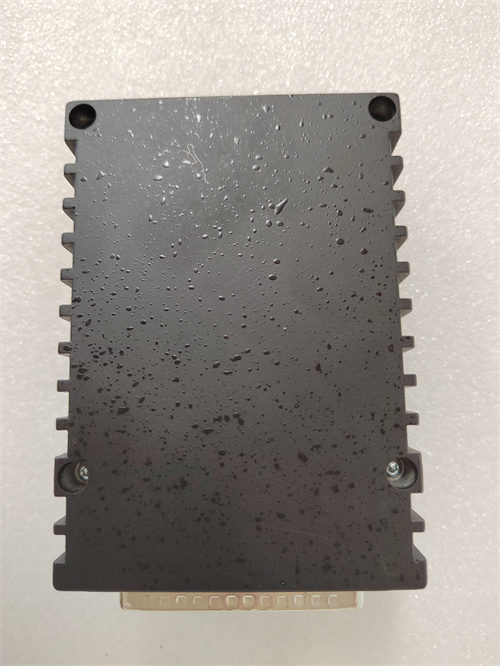

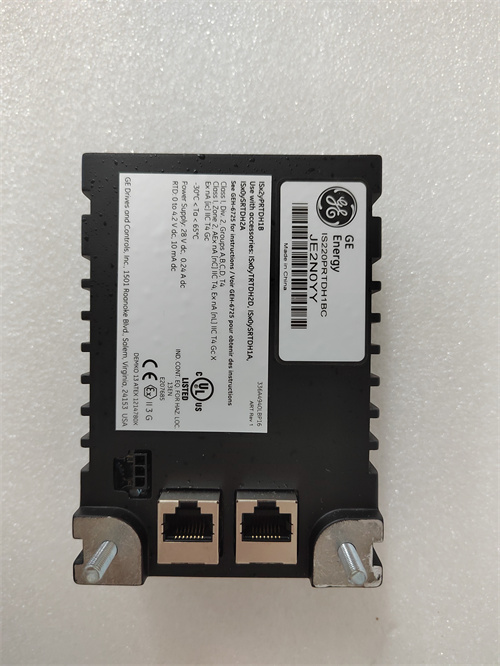

GE IS220PRTDH1B

Описание

Описание продукта

Параметры продукта

• Тип устройства: Модуль входов для RTD-датчиков, совместим с системой GE Mark VIe.
• Основная функция: Прием и обработка сигналов от RTD-датчиков; преобразование в цифровые данные; передача в контроллер Mark VIe; самодиагностика неисправностей.
• Характеристики входов:
  • Количество входов: 16 одноканальных изолированных входов;
  • Поддерживаемые RTD-датчики: Pt100 (100 Ом при 0 °C), Pt1000 (1000 Ом при 0 °C);
  • Диапазон измерения температуры: -200 °C до +850 °C (покрывает большинство промышленных сценариев);
  • Точность измерения: ±0,1 °C (в диапазоне -50 °C до +200 °C) — благодаря компенсации температурного дрейфа;
  • Тип подключения RTD: 3- или 4-х проводное (для минимизации влияния сопротивления кабеля на измерения).
• Технические характеристики:
  • Интерфейс связи: GE Serial Bus (GSB) — скорость передачи данных до 100 Mbps;
  • Питание: DC 24 В ±10% (от модуля питания GE IS200PSCAH1A), потребление ≤3,2 ВА;
  • Диагностика: Самодиагностика (обрыв кабеля RTD, неисправность канала, потеря связи с контроллером) с индикацией через светодиоды;
  • Изоляция: Канальная электроизоляция (500 В АС) — предотвращение перекрестных помех между входами.
• Рабочие условия:
  • Температурный диапазон: 0 °C до +60 °C (подходит для шкафов контроллеров);
  • Влажность: 5%–95% (без конденсации);
  • Устойчивость к ЭМП: Соответствует EN 61000-6-2 (промышленные среды);
  • Класс защиты: IP20 (для монтажа в закрытых шкафах).
• Совместимость: Полностью совместим с системой GE Mark VIe; работает с ПО GE CIMPLICITY (конфигурация, калибровка) и RTD-датчиками GE Druck, Rosemount.

Преимущества и особенности

1. Высокая точность (±0,1 °C): GE IS220PRTDH1B обеспечивает измерения с минимальной погрешностью, что критично для детектирования малых перегревы (например, на 2–3 °C в подшипниках турбин) — универсальные модули обычно имеют точность ±0,5 °C.
2. Компенсация температурного дрейфа: Встроенная компенсация нивелирует влияние изменения окружающей температуры на RTD-сигналы, гарантируя стабильность измерений даже в условиях перепадов температуры в шкафу контроллеров.
3. 16 изолированных входов: Большое количество каналов позволяет контролировать температуру нескольких компонентов одновременно (например, 8 подшипников турбины + 8 участков статора), экономя пространство и снижая затраты на дополнительные модули.
4. Поддержка 3/4-проводного подключения RTD: Это минимизирует влияние сопротивления длинных кабелей (до 100 м) на измерения — проблему, которой не решают модули с только 2-проводным подключением.
5. Совместимость с GE Mark VIe: Предконфигурация для системы Mark VIe исключает проблемы с интеграцией (например, несовместимость драйверов), сокращая время настройки на 30–40% по сравнению с сторонними модулями.

Случаи применения в отраслях

• Энергетика (ТЭЦ с паровыми турбинами): В ТЭЦ GE IS220PRTDH1B измеряет температуру 16 подшипников турбины через Pt100-датчики. При повышении температуры одного подшипника до 100 °C (допустимый предел — 95 °C) модуль передает данные на контроллер Mark VIe, который снижает нагрузку на турбин на 20% — предотвращая износ подшипника и остановку ТЭЦ.
• Нефтегаз (компрессорные станции): На газовых компрессорных станциях GE IS220PRTDH1B контролирует температуру статора электродвигателя компрессора через Pt1000-датчики. При перегреве до 150 °C (допустимый предел — 140 °C) модуль сигнализирует контроллеру, который останавливает двигатель — предотвращая повреждение обмоток и короткое замыкание.
• Химическая промышленность (реакторные установки): В цехах производства химикатов GE IS220PRTDH1B мониторит температуру нагревательных элементов реакторов через Pt100-датчики. При превышении температуры до 300 °C (допустимый предел — 280 °C) модуль инициирует отключение нагревателей, предотвращая разложение реакционной смеси и опасные выбросы.
• Тяжелая машиностроение (электродвигатели высокой мощности): В заводах по производству электродвигателей GE IS220PRTDH1B используется в испытательных стендах. Он измеряет температуру статора двигателя при нагрузке и передавает данные на анализ — при отклонении температуры на ±5 °C от нормы испытания останавливается, гарантируя качество продукции.

Сравнение с конкурентами

Советы по выбору и меры предосторожности

Советы по выбору

1. Для систем GE Mark VIe с требованием к точному мониторингу температуры: Приоритетно выбирайте GE IS220PRTDH1B — его совместимость с Mark VIe и высокая точность избавляют от проблем с интеграцией и измерениями.
2. Для оборудования с длинными кабелями к RTD-датчикам (≥50 м): Модуль подходит лучше, чем конкуренты, за поддержку 3/4-проводного подключения — это исключает искажения из-за сопротивления кабеля.
3. Для систем с множеством контролируемых точек (≥8): 16 входов GE IS220PRTDH1B позволяют отказаться от нескольких модулей, снижая затраты и пространство в шкафу.

Меры предосторожности

1. При монтаже GE IS220PRTDH1B убедитесь в правильном подключении RTD-датчиков: для 3-проводного подключения соблюдайте соответствие контактов ( сигнальный, питательный, компенсационный) — неправильное подключение снизит точность или вызовет отказ канала.
2. Калибруйте модуль через ПО GE CIMPLICITY раз в год — дрейф параметров со временем (особенно в условиях перепадов температуры >40 °C) может снизить точность измерений.
3. Регулярно проверяйте светодиоды индикации: красный свет на канале сигнализирует о неисправности (обрыв кабеля, неисправный датчик) — устраняйте неисправность в течение 4 часа, чтобы не упустить перегрев оборудования.
4. Используйте только экранированные кабели для подключения RTD-датчиков — это защищает сигналы от ЭМП, особенно на дистанциях >30 м от модуля.
5. Не эксплуатируйте GE IS220PRTDH1B за пределами температурного диапазона (0 °C до +60 °C) — перегрев повреждает электронику модуля, а переохлаждение замерзнет конденсат, вызывая коррозию контактов.
