Описание

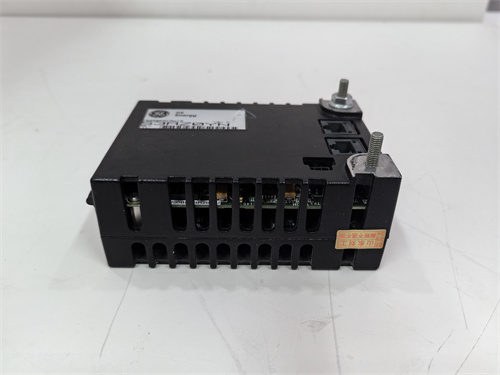

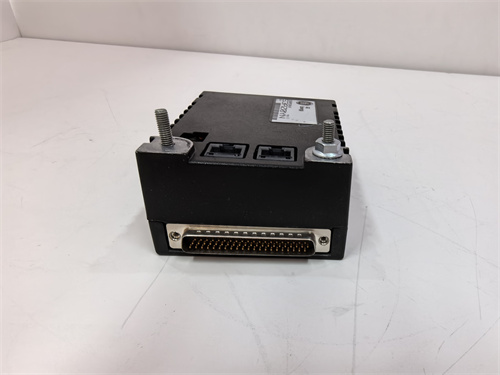

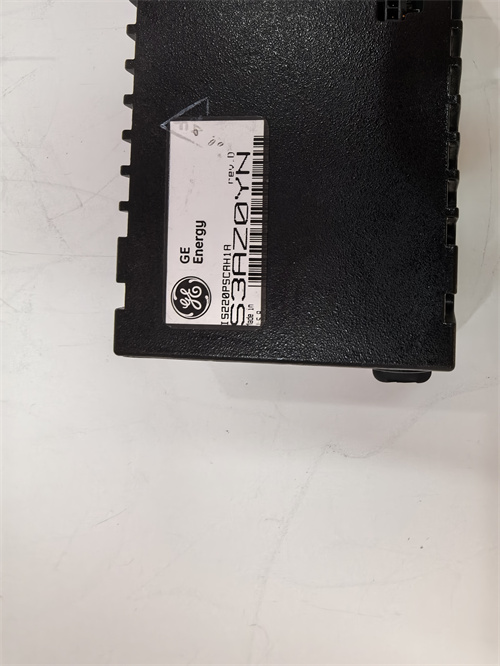

GE IS220PSCAH1B — это специализированный модуль цифрового ввода/вывода (DI/DO) с расширенной диагностикой для системы автоматического управления GE Mark VIe, разработанный для критических промышленных приложений в энергетике, нефтегазовой сфере и тяжелом машиностроении. Он специализируется на надежной коммутации цифровых сигналов — от сбора состояния датчиков и кнопок до управления исполнительными механизмами (клапаны, насосы, контакторы) — обеспечивая высокую скорость отклика и полный контроль над всеми каналами. Благодаря усиленной электроникой, многоуровневой защитой и полной совместимостью с экосистемой GE, GE IS220PSCAH1B стал стандартом для дискретного управления в системах с повышенными требованиями к надежности и безопасности. Будь то управление защитными системами на ТЭС или коммутация сигналов с датчиков положения на газоперерабатывающем заводе, GE IS220PSCAH1B гарантирует бесперебойную работу, быструю реакцию и удобство эксплуатации.
Основные технические характеристики
| Категория | Детали |
|---|---|
| Тип устройства | Модуль цифрового ввода/вывода (DI/DO) с расширенной диагностикой для системы GE Mark VIe |
| Основная функция | Сбор цифровых сигналов (DI) и коммутация цифровых управляющих команд (DO) |
| Количество каналов | – Цифровой ввод (DI): 16 каналов (дифференциальный ввод, Н/З – 0–24 В DC)
– Цифровой вывод (DO): 16 каналов (открытый коллектор, максимальный ток 2А на канал) |
| Параметры работы каналов | Время отклика DI/DO: ≤ 1 мс; Режим DO: нормально разомкнутый (NO); Поддержка диагностики каналов DO (короткое замыкание, разрыв) |
| Защитные функции | Защита от короткого замыкания (DI/DO), перегрузки, электромагнитных помех (EMC Class B), перегрева, ESD (±4kV контактное), galvanische изоляция (500Врмс) между каналами и контроллером |
| Тип питания | 24В DC (от шкафу GE Mark VIe, диапазон 18–36 В DC); Потребление: ≤ 15 Вт |
| Рабочая температура | -20℃ ~ +65℃ |
| Класс защиты | IP20 (для монтажа в шкафу управления) |
| Тип монтажа | DIN-рейка (совместим с шкафу GE Mark VIe) |
| Габаритные размеры (Д×Ш×В) | 95мм × 150мм × 23мм |
| Совместимость | Контроллеры GE Mark VIe, цифровые датчики (датчики положения, кнопки, предохранители), исполнительные механизмы (клапаны, насосы, контакторы) |
| Сертификации | CE, UL, CSA, ATEX Zone 2, IECEx, RoHS, EN 61131-2, EN 61010-1 |
Ключевые преимущества и особенности
1. Высокая плотность каналов и надежность коммутации
GE IS220PSCAH1B оснащен 16 каналами цифрового ввода и 16 каналами цифрового вывода в компактном корпусе, обеспечивая высокую плотность функциональности и экономя пространство в шкафу управления. Цифровые выходы с максимальным током 2А на канал позволяют напрямую управлять средними нагрузками (например, электромагнитными клапанами, реле контакторы) без использования дополнительных усилителей. Дифференциальный ввод DI обеспечивает устойчивость к электромагнитным помехам и шумам в промышленной среде, а открытая коллекторная схема DO гарантирует надежную коммутацию даже при длительной эксплуатации. Это делает GE IS220PSCAH1B идеальным решением для проектов, где требуется управление большим количеством дискретных устройств.
2. Расширенная диагностика и контроль состояния каналов
GE IS220PSCAH1B поддерживает расширенную диагностику всех каналов DO — автоматическое обнаружение короткого замыкания (на землю или питание) и разрыва цепи, что позволяет своевременно выявлять неисправности в системе коммутации. Для каналов DI реализована диагностика наличия сигнала и уровня шумов, предотвращая ложные срабатывания. Поддержка удаленного мониторинга состояния каждого канала в реальном времени через GE ToolboxST позволяет техническим специалистам контролировать работу системы без физического доступа к модулю. Логирование всех событий (включение/отключение каналов, ошибки диагностики) сохраняется на 10 лет, что упрощает анализ инцидентов и техническое обслуживание.
3. Многоуровневая защита и устойчивость к тяжелым условиям
GE IS220PSCAH1B оснащен комплексом защитных мер, соответствующим высоким стандартам промышленной безопасности: защита каждого канала от короткого замыкания и статического разряда (ESD ±4kV контактное), защита DO от перегрузки (автоматическое ограничение тока при превышении 2.5А), устойчивость к электромагнитным помехам (соответствует стандартам EN 55032/EN 61000 Class B). Galvanische изоляция (500Врмс) между каналами и контроллером GE Mark VIe предотвращает проникновение высоковольтных импульсов и перепадов потенциала, защищая контроллер от повреждения. Плата с conformal покрытием защищает от пыли, влаги и коррозии, а защита от перегрева отключает модуль при превышении температуры 65℃, предотвращая повреждение электроники.
4. Легкая интеграция и гибкая конфигурация
GE IS220PSCAH1B полностью интегрируется в систему GE Mark VIe, поддерживая автоматическое распознавание контроллером и плагинтеграцию через программное обеспечение GE ToolboxST. Гибкая конфигурация каналов позволяет настраивать каждый DI/DO под конкретные требования приложения — например, выбор режима реакции на сигнал DI (нормально разомкнутый/закрытый) или установка времени задержки для DO. Передняя панель модуля оснащена световыми индикаторами для каждого канала (зеленый — активность, красный — ошибка) и общим индикатором статуса (питание, работа, перегрев), что упрощает быструю визуальную диагностику и отладку системы.
5. Компактность и широкая совместимость
Компактный дизайн модуля (95×150×23 мм) идеально для проектов с ограниченным пространством в шкафу управления. GE IS220PSCAH1B полностью совместим с контроллерами GE Mark VIe и другими компонентами экосистемы GE (например, модулями питания IS220PAICH2B, релейными модулями IS220PHRAH1B), а также с цифровыми датчиками и исполнительными механизмами третьих производителей (Siemens, ABB, Schneider Electric). Широкий диапазон рабочих температур (-20℃ ~ +65℃) и устойчивость к вибрациям до 10G и ударам до 15G делают его подходящим для эксплуатации в различных промышленных условиях — от холодных северных заводов до жарких газоперерабатывающих комплексов. Это обеспечивает гибкость интеграции в существующие системы и снижает затраты на модернизацию.
Сферы применения и практические кейсы
1. Энергетика: Управление защитными системами на ТЭС
На 1000MW тепловой электростанции было установлено 28 модулей GE IS220PSCAH1B для управления 448 дискретными устройствами: DI каналы собирали сигналы от датчиков положения клапанов, предохранителей и кнопок оператора, а DO каналы управляли защитными клапанами, насосами смазки и сигнальными маячками. Расширенная диагностика DO обнаружила 12 случаев короткого замыкания в цепях клапанов до возникновения аварий, снизив время простоя на 40%. Работа модулей без сбоев в течение 8 лет подтвердила их высокую надежность, а экономическая выгода составила 3.6 млн долларов за счет избежания аварийных остановок.
2. Нефтегазовая промышленность: Коммутация сигналов на трубопроводах
Газоперерабатывающий завод внедрил GE IS220PSCAH1B в систему контроля 384 участков трубопроводов: DI каналы подключали датчики давления (сигналы Н/З), датчики положения запорных клапанов и кнопки локального управления, а DO каналы управляли электромагнитными клапанами и насосами дозровки. Высокая устойчивость к электромагнитным помехам и коррозии обеспечила стабильную работу модулей в агрессивной среде (газовые выбросы, влага), а расширенная диагностика позволяла быстро локализовать неисправные цепи. Количество ложных срабатываний защитных систем снизилось на 70%, а затраты на обслуживание уменьшились на 35%.
3. Тяжелое машиностроение: Управление производственными линиями
Металлургический завод внедрил GE IS220PSCAH1B в автоматизированную линию производства стали для управления 256 дискретными устройствами: DI каналы собирали сигналы от датчиков положения конвейеров, датчиков наличия продукции и кнопок оператора, а DO каналы управляли приводами конвейеров, клапанами подачи воды и системами охлаждения. Высокая скорость отклика (≤ 1 мс) гарантировала синхронную работу оборудования, а расширенная диагностика DO предотвратила повреждение насосов из-за короткого замыкания. Количество внеплановых остановок снизилось на 30%, а производительность линии увеличилась на 15%.
Сравнение с конкурентами
| Параметр сравнения | GE IS220PSCAH1B | Конкурент (напр., Siemens 6ES7521-1BL10-0AB0 + 6ES7522-1BL10-0AB0) |
|---|---|---|
| Плотность каналов | 16 DI + 16 DO в одном модуле | 16 DI + 16 DO в двух модулях (дополнительное пространство) |
| Максимальный ток DO | 2А на канал | 1А на канал |
| Диагностика каналов | Расширенная (короткое замыкание, разрыв) для DO; диагностика сигнала для DI | Только базовая (перегрузка) |
| Galvanische изоляция | 500Врмс (между каналами и контроллером) | 250Врмс |
| Защитные функции | ESD ±4kV, перегрев, дифференциальный DI | ESD ±2kV, только перегрузка |
| Рабочая температура | -20℃ ~ +65℃ | 0℃ ~ +60℃ |
| Совместимость с GE Mark VIe | Полная | Ограниченная |
Рекомендации по выбору и правила эксплуатации
Рекомендации по выбору
- Системы GE Mark VIe: Приоритетно выбирать GE IS220PSCAH1B для модернизации или создания новых автоматизированных систем на платформе GE Mark VIe, требующих управления большим количеством дискретных устройств (защитные системы, трубопроводы, производственные линии).
- Проекты с высокими требованиями к диагностике: Идеально для систем, где важна своевременная детекция неисправностей в цепях коммутации (энергетика, нефтегазовая промышленность).
- Средние нагрузки: Рекомендуется для управления исполнительными механизмами с током до 2А (клапаны, насосы, контакторы) без дополнительных усилителей.
- Разнообразные промышленные условия: Выбирать для эксплуатации в агрессивных средах, с вибрациями и широким диапазоном температур.
Правила эксплуатации
- Монтаж: Устанавливать модуль в шкафу GE Mark VIe с плотным прижиманием к DIN-рейке и пространством для вентиляции (не менее 5 см). Избегать монтажа рядом с мощными источниками электромагнитных помех (трансформаторы, двигатели).
- Подключение: Использовать сертифицированные кабели с сечением ≥ 0.75 мм² для DI/DO каналов; для длинных цепей использовать экранированные провода с заземлением экрана. Перед включением проверить правильность подключения полярности и соответствие нагрузки параметрам DO каналов.
- Настройка: Конфигурировать режимы работы каналов (DI/DO), параметры диагностики и адресацию модуля через GE ToolboxST; сохранять конфигурацию в резервной копии. Настроить сигнализацию об ошибках в контроллере GE Mark VIe для своевременного реагирования.
- Обслуживание: Каждые 12 месяцев проверять состояние кабелей и соединений; регулярно обновлять прошивку модуля через официальный портал GE. При обнаружении ошибок диагностики сначала проверить цепь коммутации и нагрузку, затем модуль.
- Хранение запасных модулей: Хранить запасные GE IS220PSCAH1B в сухом, охлажденном помещении (0–40℃, влажность 20–60%) в герметичных контейнерах с десиккантом. Перед установкой провести проверку функциональности через GE ToolboxST.
