Описание
Общее описание продукта

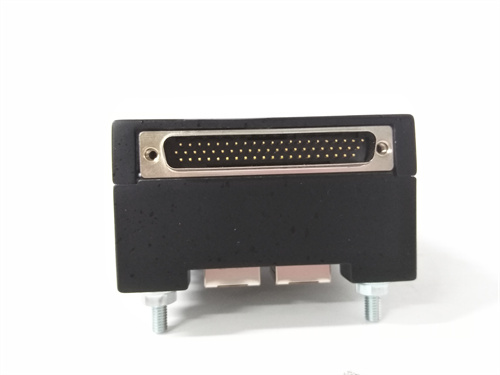

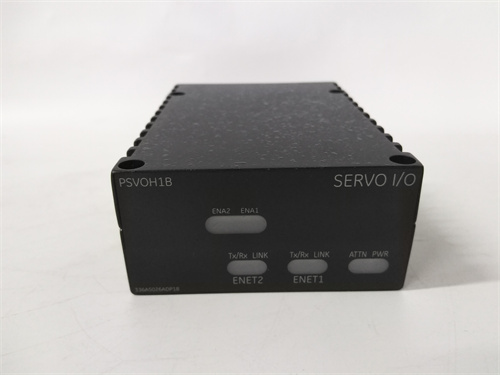

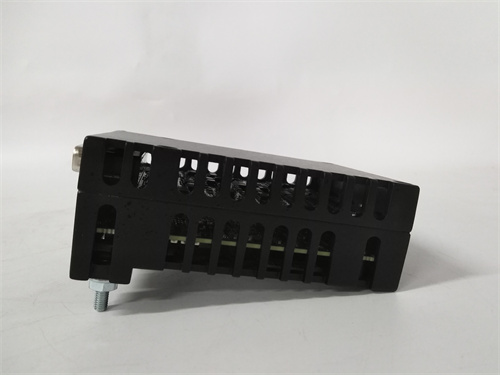

Основным объектом рассмотрения — GE IS220PSVOH1B (ссылка на продукт: [вставить ссылку]). Это промышленный силовой модуль (инвертор/преобразователь) компании GE Energy (лидер в области автоматизации энергетических и тяжелых промышленных объектов), разработанный для интеграции с контроллерами GE Mark VIe — широко используемых в автоматизации газовых и паровых турбин, генераторов и компрессоров в энергетике, нефтегазовой и металлургической отраслях. GE IS220PSVOH1B специализируется на стабильном преобразовании электроэнергии и управлении мощными электродвигателями, обеспечивая высокую эффективность и надежность в условиях суровой эксплуатации (высокие температуры, вибрации, электромагнитные помехи). Благодаря глубокой интеграции с экосистемой GE Mark, расширенными функциями защиты и сертификации по стандартам энергетики, GE IS220PSVOH1B стал ключевым компонентом в проектах, где безопасность и эффективность работы силовых систем напрямую влияет на непрерывность производства. Особенно ценной является его совместимость с устаревшими и современными конфигурациями контроллеров GE Mark, что делает модуль идеальным для модернизации существующих силовых установок без полной замены оборудования.
Технические параметры продукта
- Тип устройства: Силовой модуль (инвертор) для контроллеров GE Mark VIe, предназначенный для управления трехфазными электродвигателями
- Электрические характеристики входа:
- Входное напряжение: 400–480 В AC (трехфазное), 50/60 Гц
- Максимальный входной ток: 25 А
- Уровень гармоник: ≤ 5% (соответствует стандарту IEEE 519)
- Электрические характеристики выхода:
- Выходное напряжение: 0–480 В AC (регулируемое по амплитуде и частоте)
- Максимальный выходной ток: 20 А (постоянный), 30 А (кратковременный, до 30 секунд)
- Частота выходного напряжения: 0–60 Гц (регулируемая с шагом 0,1 Гц)
- Максимальная мощность: 15 кВт
- Функции управления и защиты:
- Тип регулирования: Векторное управление (для высокой точности регулирования скорости и момента)
- Функции защиты: Защита от перегрузки, короткого замыкания, перегрева, неравномерного напряжения, потери фазы
- Режимы работы: Режим скоростного регулирования, режим момента, режим холостого хода
- Электрические характеристики модуля:
- Питание для электроники: 24 В DC (получается от шейна контроллера GE Mark VIe), потребляемая мощность ≤ 15 Вт
- Изоляция: Галваническая изоляция 2500 В AC между силовыми цепями и контроллером
- Класс защиты электроники: IP20 (для монтажа в закрытых распределительных щитах)
- Операционные условия:
- Рабочая температура: от 0 °C до +60 °C
- Влажность: До 95% (без конденсации)
- Устойчивость к вибрациям: 10 g (5–500 Гц) — согласно стандарту IEC 60068-2-6
- Устойчивость к электромагнитным помехам: Согласно IEC 61000-4-2/3/5
- Габаритные размеры: 200 мм × 180 мм × 80 мм (стандартный размер для силовых модулей GE Mark VIe)
- Монтаж: Разъемное крепление к шейну контроллера GE Mark VIe или DIN-рейковое крепление (35 мм)
- Дополнительные функции: LED-индикаторы состояния и ошибок, онлайн-диагностика через ПО GE ControlST, логирование событий (последние 100 записей), встроенный фильтр электромагнитных помех (EMC), сертификации CE, UL, IEEE 519 и ISO 9001
Преимущества и особенности
- Векторное управление для высокой точности: GE IS220PSVOH1B использует векторное управление двигателем, что позволяет регулировать скорость и момент с точностью ±0,1% — например, на газовой турбине он управляет приводными двигателями вентиляторов, поддерживая скорость в диапазоне 100–3000 об/мин с минимальной погрешностью. Это оптимизирует расход электроэнергии и снижает износ двигателя при переменных нагрузках.
- Глубокая интеграция с контроллерами GE Mark VIe: GE IS220PSVOH1B автоматически распознается контроллерами GE Mark VIe, и его параметры (режим работы, пределы защиты, кривые регулирования) настраиваются через стандартное ПО GE ControlST. Не требуется дополнительная настройка драйверов — параметры синхронизируются с контроллером в режиме реального времени, что упрощает коммиссиюрование и минимизирует риск ошибок.
- Комплексная защита силовых компонентов: Модуль оснащен расширенными функциями защиты (от перегрузки, короткого замыкания, перегрева), которые мгновенно реагируют на нештатные режимы — например, при коротком замыкании на выходе GE IS220PSVOH1B отключает питание за 1 мс, предотвращая повреждение двигателя и силовых цепей модуля. Защита от неравномерного напряжения стабильзирует работу при перепадах сетевого питания.
- Устойчивость в суровых энергетических условиях: Работа в диапазоне температур 0 °C до +60 °C и галваническая изоляция 2500 В AC делают GE IS220PSVOH1B подходящим для эксплуатации в котельных ТЭЦ (высокие температуры) и на нефтегазовых платформах (вибрации, влажность). Встроенный EMC-фильтр защищает модуль от электромагнитных помех от соседнего электрооборудования.
- Простота диагностики и обслуживания: LED-индикаторы на корпусе позволяют операторам быстро определить состояние модуля (зеленый — нормальная работа, красный — ошибка) без подключения ПО. Онлайн-диагностика через ControlST предоставляет детальную информацию о причинах неисправностей (например, перегрузка двигателя, потеря фазы), сокращая время поиска проблем.
Случаи применения в отраслях
- Энергетика (газовые турбины GE 9FA): GE IS220PSVOH1B управляет 2-мя приводными двигателями вентиляторов газового тракта, подключен к контроллеру GE Mark VIe. Модуль регулирует скорость вентиляторов в зависимости от температуры газов, поддерживая оптимальный режим охлаждения турбины. При превышении критической температуры (+60 °C) модуль автоматически увеличивает скорость вентиляторов, предотвращая перегрев деталей.
- Нефтегазовая промышленность (компрессорные станции): Модуль управляет двигателями компрессоров, интегрируясь с контроллером GE Mark VIe. GE IS220PSVOH1B регулирует скорость ротора компрессора в зависимости от давления газа, поддерживая стабильный выходной параметр. Защита от перегрузки предотвращает повреждение двигателя при закупорке газовых труб.
- Металлургия (плавильные печи): GE IS220PSVOH1B управляет двигателями приводных роликов конвейеров, транспортирующих расплавленный металл. Модуль работает в условиях высокой температуры (+55 °C) и вибраций, а векторное управление обеспечивает плавное стартовое ускорение роликов, предотвращая сползание металла.
- Тяжелая машиностроение (штамповочные прессы): Модуль управляет двигателями гидравлических насосов пресса, подключен к контроллеру GE Mark VIe. GE IS220PSVOH1B регулирует скорость насоса в зависимости от силы нажатия, оптимизируя расход электроэнергии и снижая шум при работе пресса.
Сравнение с конкурентами
В таблице ниже представлено сравнение GE IS220PSVOH1B с аналогичными силовыми модулями для энергетических контроллеров:
| Параметр | GE IS220PSVOH1B | Siemens Sinamics G120 (6SL3210-1PE21-8UL0) | ABB ACS880-01-04A0-3 |
|---|---|---|---|
| Максимальная мощность | 15 кВт | 15 кВт | 15 кВт |
| Максимальный выходной ток | 20 А (постоянный) | 21 А (постоянный) | 18 А (постоянный) |
| Тип управления | Векторное | Векторное/Scalar | Векторное |
| Совместимость с контроллерами | GE Mark VIe | Siemens PCS 7/S7-1500 | ABB 800xA |
| Функции защиты | Перегрузка, КЗ, перегрев, потеря фазы | Перегрузка, КЗ, перегрев | Перегрузка, КЗ, перегрев |
| Цена (примерная) | Высокая | Средняя–Высокая | Высокая |
Ключевые различия: GE IS220PSVOH1B выделяется глубокой интеграцией с контроллерами GE Mark VIe и более широким набором функций защиты (включая защиту от неравномерного напряжения) по сравнению с аналогом Siemens. ABB ACS880-01-04A0-3 имеет аналогичную спецификацию, но ограниченную совместимость с не-ABB системами. Для проектов с оборудованием GE Mark VIe и требованиями к высокой точности управления силовыми двигателями GE IS220PSVOH1B является оптимальным выбором.
Советы по выбору
- Проверьте совместимость с контроллером: GE IS220PSVOH1B полностью совместим с контроллерами GE Mark VIe. Для других контроллеров (Siemens PCS 7, ABB 800xA) лучше выбрать брендовые модули для обеспечения полной интеграции.
- Оцените параметры управляемого двигателя: Максимальная мощность 15 кВт и ток 20 А подходит для двигателей с мощностью до 15 кВт. Для более мощных двигателей (20–30 кВт) выбирайте модель GE IS220PSVOH2B с максимальной мощностью 30 кВт.
- Учтите условия эксплуатации: В цехах с температурой > 50 °C или влажностью > 90% стабильность GE IS220PSVOH1B (0 °C до +60 °C) гарантирует надежность. Для экстремальных условий (температура > 60 °C) рекомендуется дополнительная вентиляция шкафа контроллера.
- Определите требуемый тип управления: Векторное управление GE IS220PSVOH1B подходит для задач с высокой точностью скорости и момента (турбины, компрессоры). Для простых задач (конвейеры, насосы) можно рассмотреть модели с скалярным управлением для снижения стоимости.
Меры предосторожности
- Соблюдайте правила подключения силовых цепей: Перед подключением к сети и двигателю проверьте правильность полярности фаз и соответствие кабелей требованиям (сечение не менее 4 мм² для силовых проводов). Неправильное подключение приведет к повреждению GE IS220PSVOH1B или двигателя.
- Отключите питание при обслуживании: Перед заменой модуля или проверкой отключите входное силовое питание (400–480 В AC) и питание контроллера — это предотвращает риск электротравмы и короткого замыкания.
- Регулярно выполняйте диагностику: Каждый месяц проверяйте LED-индикаторы и выполняйте онлайн-диагностику через GE ControlST — это позволяет выявить скрытые неисправности (например, снижение изоляции, перегрев силовых компонентов) до возникновения критических ситуаций.
- Настройте параметры защиты под конкретный двигатель: Перед эксплуатацией настройте пределы перегрузки, температуры и тока через ControlST, исходя из параметров управляемого двигателя — несанкционированные параметры могут привести к нестабильной работе или повреждению оборудования.
- Используйте только сертифицированные кабели и фильтры: Для подключения GE IS220PSVOH1B используйте сертифицированные силовые кабели и дополнительные EMC-фильтры (при необходимости) — нестандартные компоненты увеличивают риск электромагнитных помех и снижают надежность системы.
IS220PSVOH1B
