Описание

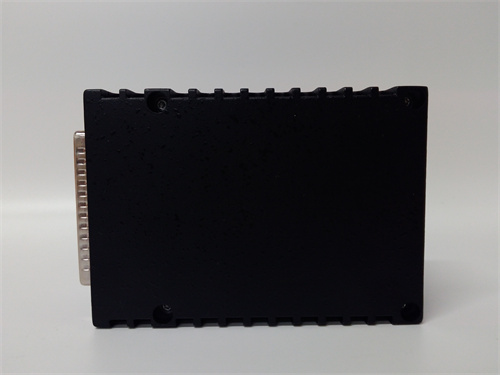

GE IS220PTURH1A — это специализированный аналоговый входной модуль из линейки систем автоматизации GE Mark VIe, предназначенный для точного сбора сигналов от датчиков вибрации и скорости турбин. Его основная функция — преобразовать аналоговые сигналы (4–20 мА) от вибрационных датчиков (например, акселерометры, вибрационные пики) и датчиков скорости в цифровые данные с высокой точностью, передавать их в контроллеры GE (Mark VIe, PACSystems RX3i) и обеспечить диагностику неисправностей для предотвращения аварий в турбинных системах. Применяется в энергетике (паровые, газовые турбины ТЭС/ГЭС), нефтегазовой промышленности (турбины компрессоров) и тяжелой машиностроении (индустриальные турбины).
Основные функции и ключевые преимущества
Главные достоинства GE IS220PTURH1A — высокая точность измерения вибрации/скорости, оптимизация для турбинных условий и устойчивость в суровых средах. Модуль оснащен 16 независимых аналоговых входов, специализированных для работы с двумя типами критических сигналов:
- Сигналы вибрации: Поддерживают 4–20 мА от акселерометров (диапазон 0–50 мм/с или 0–200 мкм) и вибрационных пиков — с точностью ±0.02% от полного диапазона (FS) и разрешением 24 бит.
- Сигналы скорости: Поддерживают 4–20 мА от датчиков скорости турбин (диапазон 0–3600 об/мин) — с точностью ±0.01% FS, критически важной для поддержания стабильных оборотов ротора.
Это позволяет использовать GE IS220PTURH1A для комплексного мониторинга турбин — например, одновременно отслеживать вибрацию подшипников и скорость ротора — без необходимости дополнительных модулей, оптимизируя пространство в шкафу управления.
Отличительной чертой GE IS220PTURH1A является адаптация к вибрационным условиям турбин: встроенные высокочастотные фильтры (настраиваемые 1–1000 Гц) устраняют ложные сигналы от механических вибраций корпуса, а также помех от электромагнитных полей турбинных генераторов. Это гарантирует, что измеренные данные отражают реальное состояние ротора, а не внешние помехи.
GE IS220PTURH1A оснащен продвинутыми средствами защиты и диагностики:
- Галванризация изоляция 3000 В АС: Между входными каналами, а также между каналами и системной шиной — предотвращает попадание заземляющих токов и сильных электромагнитных помех, характерных для турбинных установок.
- Диагностика предотказного состояния: Каждый канал автоматически проверяет стабильность входного сигнала, наличие обрыва кабеля к датчику или деградации датчика — передавая алерты в контроллер с указанием “риск аварии” (например, “вибрация подшипника превысила 80% допустимого уровня”).
- Синхронная передача данных: Сигналы вибрации и скорости передаются в контроллер с задержкой <0.1 мс, что позволяет операторам мгновенно реагировать на опасные изменения (например, резкое увеличение скорости + рост вибрации — сигнал к немедленной остановке турбины).
Технические характеристики
| Категория | Подробности |
|---|---|
| Тип модуля | Аналоговый входной модуль для вибрации/скорости турбин (GE Mark VIe) |
| Количество входов | 16 независимых аналоговых входов |
| Поддерживаемые сигналы | Вибрация (4–20 мА, 0–50 мм/с / 0–200 мкм); Скорость (4–20 мА, 0–3600 об/мин) |
| Точность измерения | Вибрация: ±0.02% FS; Скорость: ±0.01% FS; Разрешение: 24 бит |
| Фильтрация | Настраиваемые высокочастотные фильтры (1–1000 Гц); Антипомех фильтры |
| Изоляция | 3000 В АС (канал-канал, канал-система); Защита от ЭМП по EN 61000-6-3 |
| Протоколы связи | Profinet, Modbus TCP (Ethernet) |
| Защита от неисправностей | Детекция обрыва/деградации датчика; Мониторинг предотказного состояния |
| Степень защиты | IP20 (монтаж в герметичном шкафу управления турбиной) |
| Рабочая среда | Температура: -25 °C – +70 °C; Влажность: 5%–95% RH (без конденсации); Высота above sea level: до 3000 м |
| Питание | 24 В DC (±15%); Потребляемая мощность: Максимально 25 Вт |
| Сертификации | CE, UL 508, IEC 61010-1, IEC 61508 (SIL 2), ATEX Zone 2, IECEx |
Типичные сценарии применения
-
Энергетика: Мониторинг паровой турбины ТЭС
В 1500 МВт тепловой электростанции GE IS220PTURH1A собирает данные от 10 вибрационных датчиков (акселерометры, 4–20 мА, 0–50 мм/с) в подшипниках турбины и 6 датчиков скорости (0–3600 об/мин). При росте вибрации одного из подшипников до 45 мм/с (90% допустимого уровня) и увеличении скорости до 3100 об/мин — модуль передаёт сигналы в контроллер GE Mark VIe за 0.08 мс. Контроллер активирует аварийные тормозы, останавливая турбин за 3.5 секунд и предотвращая разрушение ротора.
-
Нефтегазовая промышленность: Турбина компрессора
На газоперерабатывающем заводе GE IS220PTURH1A управляет сигналами от 8 вибрационных датчиков (0–200 мкм) в газовой турбине компрессора (давление 25 МПа). Модуль фильтрует помех от компрессора и передаёт стабильные данные в контроллер PACSystems RX3i. При обнаружении вибрации 180 мкм (90% допустимого уровня) — модуль отправляет алерт с предупреждением “необходимо обслуживание за 24 часа”, позволяя устранить проблему в плановом режиме без остановки производства.
-
Тяжелая машиностроение: Индустриальная турбина
В заводе по производству тяжелых деталей GE IS220PTURH1A собирает сигналы от 6 вибрационных датчиков и 4 датчиков скорости индустриальной турбины (привод насосов). При резком падении скорости до 1800 об/мин и росте вибрации до 30 мм/с — модуль передаёт сигналы в контроллер за 0.09 мс, который останавливает турбин и переключает насосы на резервное питание, предотвращая остановку всего производственного линия.
Сравнение с конкурентами
| Категория | GE IS220PTURH1A | Конкурент (например, Siemens SM 331) |
|---|---|---|
| Точность скорости | ±0.01% FS | ±0.1% FS |
| Фильтрация частоты | 1–1000 Гц (высокочастотные) | 0.1–100 Гц (ограниченная) |
| Изоляция | 3000 В АС (для турбинных помех) | 1500 В АС (стандартная) |
| Поддержка SIL | SIL 2 (для критических сигналов) | SIL 1 (общая) |
| Синхронная передача | <0.1 мс | <0.5 мс |
Рекомендации по выбору и безопасные практики
Рекомендации по выбору
- Для турбинных систем: Выбирайте GE IS220PTURH1A если нужно мониторировать вибрацию и скорость турбин — его специализированные фильтры и высокая изоляция гарантируют точные данные в условиях сильных помех.
- Для критических объектов: При эксплуатации турбин мощностью >50 МВт (ТЭС, компрессоры) — его SIL 2 сертификация и быстрая передача данных обеспечивают безопасность и предотвращение аварий.
- Для существующих GE систем: При использовании контроллеров GE Mark VIe или PACSystems RX3i — модуль обеспечивает плавающую интеграцию через Profinet, без дополнительных настроек.
Безопасные практики
- Настройка фильтров: Для вибрационных датчиков подшипников используйте фильтры 10–100 Гц; для датчиков скорости — 1–10 Гц — это устранит лишние помехи и сохранит реальные сигналы.
- Проводка: Используйте кабели с тремя слоями изоляции и броней для подключения датчиков — уменьшает риск обрыва или замыкания в турбинных условиях.
- Регулярная калибровка: Каждые 3 месяца калибруйте модуль с использованием эталонного вибрационного генератора и эталонного датчика скорости — поддерживает точность ±0.01% FS.
- Мониторинг алертов: Регулярно проверяйте алерты “предотказного состояния” — своевременное обслуживание (например, замена подшипника) предотвращает дорогостоящие ремонты турбины.
