Описание

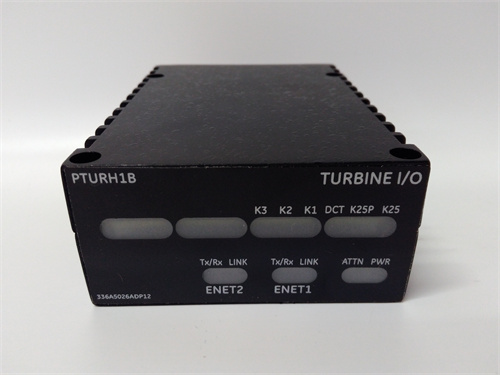

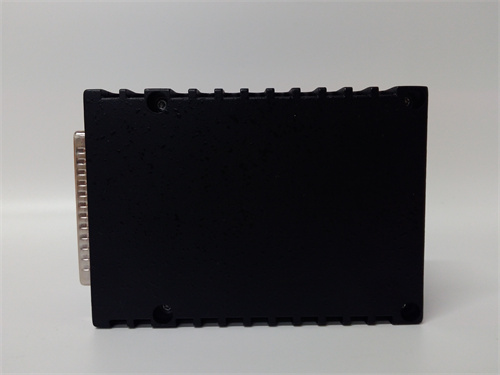

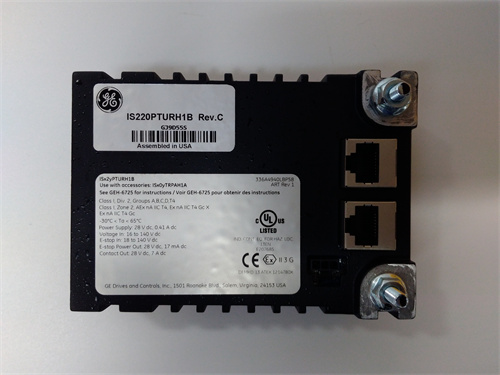

GE IS220PTURH1BF – Премиальный модуль турбоуправления для PLC с поддержкой SIL 3 и резервным подключением
GE IS220PTURH1BF является флагманским компонентом линейки энергетических решений GE для контроллеров PLC серии Mark VIe, разработанным для критического управления турбинами, генераторами и другими высокоэнергетичными устройствами в энергетике, нефтегазовой отрасли и тяжелой промышленности. Этот модуль турбоуправления сочетает в себе резервное подключение, соответствие стандарту SIL 3, высокую точность регулирования и расширенные функции диагностики, что делает его идеальным выбором для объектов с нулевым допуском к простою – где безопасность, надежность и непрерывность работы являются критическими факторами (теплоэлектростанции, гидроэлектростанции, газовые турбины, компрессоры высокого давления). Важно отметить, что GE IS220PTURH1BF уже подтвердил свою безотказную работу в экстремальных условиях энергетических объектов, включая перепады нагрузок, температурные колебания и сильные электромагнитные помехи.
Описание продукта
GE IS220PTURH1BF – это резервный модуль турбоуправления для контроллеров PLC серии Mark VIe компании GE, предназначенный для реализации сложных алгоритмов регулирования скорости, нагрузки, давления и температуры турбин и генераторов. Модуль поддерживает двойную резервировку (активный/резервный канал) и дуплексное питание, обеспечивая непрерывность управления даже при сбое одного из компонентов. Благодаря компактному модульному дизайну и плавающей установке на релейной панели GE IS220PTURH1BF легко интегрируется в существующие системы автоматического управления турбинами (ATC), расширяя их функциональность без необходимости глобальных модернизаций. Высококачественные компоненты, защищенная схемотехника, четвертая электрическая изоляция и соответствие международным стандартам безопасности гарантируют длительный срок службы и отказоустойчивость в агрессивных энергетических средах.
Технические параметры
- Производитель: GE
- Модель: GE IS220PTURH1BF
- Тип модуля: Резервный модуль турбоуправления (Turbine Control Module) для PLC
- Основные функции управления:
- Регулирование скорости турбины: диапазон 0–15 000 об/мин, точность ±0.01% от номинала
- Регулирование нагрузки генератора: диапазон 0–120% от номинала, точность ±0.1%
- Контроль параметров: давление пара/газа, температура, уровень масла, вибрации, разбалансshaft
- Защитные функции: перегрузка, превышение скорости, низкий уровень масла, аварийное останавливание (ESD)
- Интерфейсы:
- Аналоговые входы: 8 каналов (4–20 мА, ±10 В), разрешение 16 бит
- Аналоговые выходы: 6 каналов (4–20 мА), разрешение 16 бит, максимальный ток 50 мА
- Цифровые входы/выходы: 16 DI (изолированные), 12 DO (релейные, 2 А/канал)
- Коммуникационные интерфейсы: 2 порта Ethernet (1 Gbps, PROFINET IO, Modbus TCP), 1 порт RS-485 (Modbus RTU)
- Резервное подключение:
- Двойной системный шин Mark VIe (активный/резервный)
- Дуплексное питание: 24 В постоянного тока (±15%), независимые входы
- Изоляция: 1000 ВАК (между каналами, интерфейсы-питание, интерфейсы-системная шина) – четвертая электрическая изоляция
- Потребление питания: ≤600 мА (на каждый резервный канал)
- Температурный диапазон эксплуатации: -40 °C до +85 °C
- Влажность: до 95% (с кратковременной конденсацией, по стандарту IEC 60068-2-3)
- Класс защиты: IP20 (корпус) с герметизированными соединителями
- Размеры: 120 × 80 × 55 мм (длина × ширина × толщина)
- Материал корпуса: Пластик с армированием стекловолокном (UL94 V-0) с антистатическим, антикоррозийным и гидрофобным покрытием
- Комплаенс: Соответствует стандартам EN 61000 (EMC), CE, RoHS, IEC 61131-2, NAMUR, UL 508, CSA C22.2, ATEX (зоны 1/21), IECEx, SIL 3
- Программное обеспечение: GE Proficy Machine Edition (конфигурация алгоритмов, диагностика, мониторинг резерва, удаленное управление), поддержка GE Turbine Control Studio
- Гарантийный срок: 10 лет
Преимущества и особенности
- Резервное подключение и соответствие SIL 3: GE IS220PTURH1BF оснащено двойным резервным каналом и дуплексным питанием, а также подтверждает соответствие стандарту SIL 3 – гарантирует максимальную безопасность и непрерывность работы критических энергетических объектов (например, турбины на ТЭС, газовые компрессоры).
- Высокая точность регулирования: Точность регулирования скорости ±0.01% и нагрузки ±0.1% обеспечивает оптимальную эффективность работы турбин и генераторов, снижая потери энергии и повышая ресурс оборудования.
- Комплексные защитные функции: Встроенные алгоритмы защиты от перегрузки, превышения скорости и других аварийных ситуаций автоматически инициируют аварийное останавливание (ESD), предотвращая серьезные повреждения оборудования и катастрофические сбои.
- Расширенные функции диагностики: Встроенные системы самодиагностики (мониторинг состояния каналов, уровень питания, сигналы об ошибках) и удаленное мониторинг через GE Proficy Machine Edition позволяют своевременно выявлять деградацию компонентов и устранять неполадки – сокращают время простоя.
- Универсальная интеграция: Поддержка промышленных протоколов (PROFINET IO, Modbus TCP/RTU) и расширенного набора аналоговых/цифровых интерфейсов обеспечивает совместимость с системами SCADA, панелями оператора и другими компонентами энергетических комплексов – упрощает интеграцию в существующие инфраструктуры.
Прикладные случаи в отраслях
- Теплоэлектростанции (ТЭС): В ТЭС GE IS220PTURH1BF управляет паровыми турбинами и генераторами, регулируя скорость в режиме синхронизации с сетью и нагрузку в зависимости от спроса на электроэнергию – обеспечивает стабильную работу станции и максимальную эффективность энергетического процесса.
- Газовые турбины: В газовых турбинах (включая комбинированные циклы CCGT) модуль контролирует давление газа, температуру выхлопных газов и скорость вращения, а также выполняет защитные функции при превышении критических параметров – гарантирует безопасность и долговечность оборудования.
- Гидроэлектростанции (ГЭС): В ГЭС GE IS220PTURH1BF управляет гидротурбинами, регулируя подачу воды через вентили и скорость вращения генератора – адаптирует работу станции к изменению уровня воды в реке и спросу на электроэнергию.
- Нефтегазовая отрасль (компрессоры): В крупных газовых компрессорах (трубопроводы, добывающие площадки) модуль регулирует скорость компрессоров и давление газа, а также обеспечивает защиту от перегрузки и разбаланса – поддерживает стабильность транспортировки газа и безопасность эксплуатации.
Сравнение с конкурентами
| Параметр | GE IS220PTURH1BF | Конкурентный продукт (Siemens S7-400H + FM 458-1 DP) | Конкурентный продукт (Allen-Bradley 1756-L89 + 1756-M16SE) |
|---|---|---|---|
| Резервное подключение | Двойной канал + дуплексное питание | Двойной контроллер + дуплексное питание | Двойной контроллер + дуплексное питание |
| Соответствие SIL | SIL 3 | SIL 2 | SIL 2 |
| Точность регулирования скорости | ±0.01% | ±0.05% | ±0.03% |
| Аналоговые входы/выходы | 8 DI / 6 DO (16 бит) | 6 DI / 4 DO (14 бит) | 8 DI / 6 DO (16 бит) |
| Коммуникационные интерфейсы | 2 Ethernet (1 Gbps) + RS-485 | 1 Ethernet (100 Mbps) + PROFIBUS DP | 2 Ethernet (1 Gbps) + RS-485 |
| Температурный диапазон | -40 °C до +85 °C | 0 °C до +60 °C | -20 °C до +60 °C |
| Гарантийный срок | 10 лет | 3 года | 5 лет |
Преимущества GE IS220PTURH1BF перед конкурентами заключаются в соответствии SIL 3, более высокой точности регулирования (±0.01%), четвертой электрической изоляцией (1000 ВАК), длительном гарантийном сроке (10 лет) и адаптации к экстремальным температурам. Конкуренты уступают по уровню безопасности, точности и надежности в критических энергетических приложениях.
Советы по подбору
- Определите требования к безопасности и отказоустойчивости: Если ваш проект требует соответствия SIL 3 и нулевого допуска к простою (турбины, крупные компрессоры), GE IS220PTURH1BF является единственным надежным выбором – его резервная архитектура и защитные функции гарантируют максимальную безопасность.
- Проверьте параметры регулирования: Для приложений с высокими требованиями к точности (синхронизация с сетью, оптимизация нагрузки) точность ±0.01% по скорости и ±0.1% по нагрузке делает модуль предпочтительным.
- Учтите условия эксплуатации: Для объектов с экстремальными температурами (-40 °C до +85 °C) или агрессивными средами (газовые турбины, гидротурбины в холодных регионах) модуль с гидрофобным покрытием и герметизированными соединителями гарантирует стабильную работу.
- Проверьте совместимость с PLC: Модуль полностью совместим с контроллерами GE Mark VIe – убедитесь, что ваш контроллер поддерживает двойную системную шину для реализации резервного подключения.
Важные примечания
- Монтаж, конфигурацию и настройку GE IS220PTURH1BF должен выполнять квалифицированный персонал с опытом работы с турбоуправлениями и контроллерами GE Mark VIe, сертифицированный по стандартам ATEX/IECEx и SIL 3.
- Перед запуском тщательно калибруйте аналоговые входы/выходы через GE Proficy Machine Edition – неправильная калибровка может привести к снижению точности регулирования и нестабильности работы.
- Регулярно проверяйте состояние резервного канала и системы питания – своевременное выявление неполадок в резервном компоненте позволяет восстановить отказоустойчивость до сбоя основного канала.
- Для защиты от несанкционированного доступа настройте расширенные правила безопасности в программном обеспечении (парольная защита, аудит действий) – особенно актуально для критических энергетических объектов.
- При модернизации существующих систем турбоуправления консультируйтесь с технической поддержкой GE – это гарантирует совместимость модуля с существующим оборудованием и сохранение функциональности защитных систем.
- Для замены или ремонта используйте только оригинальные комплектующие GE – использование неоригинальных компонентов может привести к потере соответствия SIL 3, снижению надежности и нарушению гарантийных обязательств.
- IS220PTURH1BF
