Описание

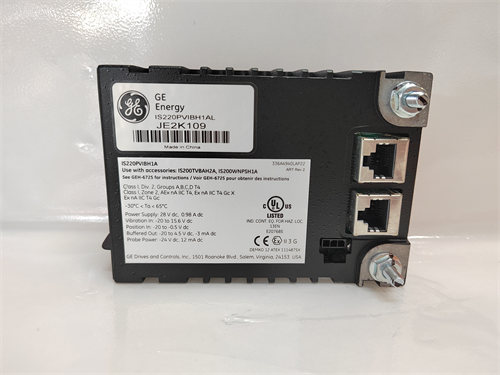

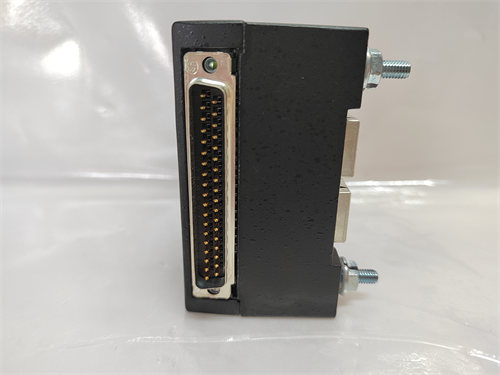

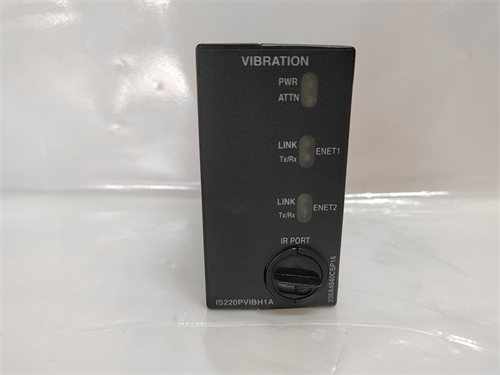

GE IS220PVIBH1A — это специализированный аналоговый входной модуль из линейки систем автоматизации GE Mark VIe, предназначенный для точного сбора сигналов от вибрационных датчиков в критических промышленных устройствах. Его основная функция — преобразовать аналоговые сигналы (4–20 мА) от акселерометров, вибрационных пиков или индуктивных датчиков в цифровые данные с высокой точностью, передавать их в контроллеры GE (Mark VIe, PACSystems RX3i) и обеспечить диагностику неисправностей для предотвращения аварий из-за чрезмерной вибрации. Применяется в энергетике (турбины, электрогенераторы), нефтегазовой промышленности (компрессоры, насосы) и тяжелой машиностроении (металлообрабатывающие станки), где контроль вибрации критичен для жизни оборудования.
Основные функции и ключевые преимущества
Главные достоинства GE IS220PVIBH1A — высокая точность вибрационного измерения, адаптация к помехоносным условиям и широкая совместимость с вибрационными датчиками. Модуль оснащен 16 независимых аналоговых входов, оптимизированных для работы с основными типами вибрационных сигналов:
- Акселерометры: 4–20 мА (диапазон 0–50 мм/с или 0–200 мкм) — для измерения вибрации подшипников, корпусов устройств;
- Вибрационные пики: 4–20 мА (диапазон 0–100 мкм) — для детектирования повреждений ротора (царапины, износ);
- Индуктивные датчики: 4–20 мА (диапазон 0–5 мм) — для измерения радиального люфта ротора.
Это позволяет использовать GE IS220PVIBH1A для комплексного мониторинга вибрации разных компонентов одного устройства — например, одновременно отслеживать вибрацию подшипников и люфт ротора турбины — без необходимости дополнительных модулей.
Отличительной чертой GE IS220PVIBH1A является продвинутая фильтрация помех: встроенные цифровые фильтры (настраиваемые 0.1–1000 Гц) и аналоговые низкочастотные фильтры устраняют высокочастотные помехи от электромагнитных полей (например, от турбинных генераторов) и механических шумов (например, от приводов конвейеров). Это гарантирует, что измеренные данные отражают реальное состояние оборудования, а не внешние помехи.
GE IS220PVIBH1A оснащен продвинутыми средствами защиты и диагностики:
- Галванризация изоляция 3000 В АС: Между входными каналами, а также между каналами и системной шиной — предотвращает попадание заземляющих токов и сильных электромагнитных помех, характерных для промышленных сред;
- Диагностика предотказного состояния: Каждый канал автоматически проверяет стабильность входного сигнала, наличие обрыва кабеля к датчику или деградации датчика — передавая алерты в контроллер с указанием “риск аварии” (например, “вибрация подшипника превысила 90% допустимого уровня”);
- Точность измерения: ±0.02% от полного диапазона (FS) с разрешением 24 бит — критически важно для раннего выявления минимальных повреждений, которые могут привести к катастрофическому выходу из строя.
Технические характеристики
| Категория | Подробности |
|---|---|
| Тип модуля | Аналоговый входной модуль для вибрационных датчиков (GE Mark VIe) |
| Количество входов | 16 независимых аналоговых входов |
| Поддерживаемые сигналы | 4–20 мА (акселерометры: 0–50 мм/с/0–200 мкм; пики: 0–100 мкм; индуктивные: 0–5 мм) |
| Точность измерения | ±0.02% FS; Разрешение: 24 бит |
| Фильтрация | Настраиваемые цифровые (0.1–1000 Гц) + аналоговые низкочастотные фильтры |
| Изоляция | 3000 В АС (канал-канал, канал-система); Защита от ЭМП по EN 61000-6-3 |
| Протоколы связи | Profinet, Modbus TCP (Ethernet) |
| Защита от неисправностей | Детекция обрыва/деградации датчика; Мониторинг предотказного состояния |
| Степень защиты | IP20 (монтаж в герметичном шкафу управления) |
| Рабочая среда | Температура: -25 °C – +70 °C; Влажность: 5%–95% RH (без конденсации); Высота above sea level: до 3000 м |
| Питание | 24 В DC (±15%); Потребляемая мощность: Максимально 23 Вт |
| Сертификации | CE, UL 508, IEC 61010-1, IEC 61508 (SIL 2), ATEX Zone 2, IECEx |
Типичные сценарии применения
-
Энергетика: Мониторинг вибрации турбины ТЭС
В 1200 МВт тепловой электростанции GE IS220PVIBH1A собирает данные от 10 акселерометров (0–50 мм/с) в подшипниках паровой турбины и 6 индуктивных датчиков (0–5 мм) для измерения люфта ротора. При росте вибрации одного подшипника до 45 мм/с (90% допустимого уровня) и увеличении люфта до 4 мм — модуль передаёт сигналы в контроллер GE Mark VIe за 0.1 мс. Контроллер активирует алерт и рекомендует плановое обслуживание, предотвращая полное разрушение подшипника и остановку электростанции.
-
Нефтегазовая промышленность: Компрессор газопровода
На газопередающем комплексе GE IS220PVIBH1A управляет сигналами от 8 вибрационных пиков (0–100 мкм) в газовом компрессоре. При детектировании пиковых вибраций 90 мкм (показатель износа ротора) — модуль отправляет алерт в контроллер PACSystems RX3i с предупреждением “необходимо замена ротора за 7 дней”. Это позволяет устранить проблему в плановом режиме, без остановки газопередачи.
-
Тяжелая машиностроение: Фрезерный станок
В заводе по производству деталей GE IS220PVIBH1A собирает сигналы от 6 акселерометров (0–20 мм/с) в шпинделе фрезерного станка. При превышении вибрации до 18 мм/с (из-за неустановки инструмента) — модуль передаёт сигнал в контроллер, который останавливает шпиндель за 0.5 мс, предотвращая повреждение инструмента и детали.
Сравнение с конкурентами
| Категория | GE IS220PVIBH1A | Конкурент (например, Siemens SM 331) |
|---|---|---|
| Точность измерения | ±0.02% FS | ±0.1% FS |
| Диапазон фильтрации | 0.1–1000 Гц (широкий) | 0.1–100 Гц (ограниченный) |
| Изоляция | 3000 В АС (для сильных помех) | 1500 В АС (стандартная) |
| Поддержка SIL | SIL 2 (для критических сигналов) | SIL 1 (общая) |
| Совместимость с датчиками | Акселерометры, пики, индуктивные | Только акселерометры |
Рекомендации по выбору и безопасные практики
Рекомендации по выбору
- Для критического оборудования: Выбирайте GE IS220PVIBH1A если нужно мониторировать вибрацию турбин, компрессоров или станков — его высокая точность и фильтрация помех гарантируют раннее выявление повреждений.
- Для помехоносных сред: При эксплуатации вблизи высоковольтных устройств или механических шумов — его изоляция 3000 В АС и широкий диапазон фильтрации обеспечивают стабильные измерения.
- Для существующих GE систем: При использовании контроллеров GE Mark VIe или PACSystems RX3i — модуль обеспечивает плавающую интеграцию через Profinet, без дополнительных настроек.
Безопасные практики
- Настройка фильтров: Для акселерометров подшипников используйте фильтры 10–100 Гц; для вибрационных пиков — 100–500 Гц — это сохраняет реальные сигналы и устраняет помехи.
- Проводка: Используйте экранированные кабели с броней для подключения датчиков — уменьшает риск обрыва и попадания электромагнитных помех.
- Регулярная калибровка: Каждые 3 месяца калибруйте модуль с использованием эталонного вибрационного генератора — поддерживает точность ±0.02% FS и соответствие SIL 2.
- Мониторинг алертов: Не игнорируйте алерты “предотказного состояния” — своевременное обслуживание оборудования снижает стоимость ремонтов и избежает остановок.
- IS220PVIBH1A
