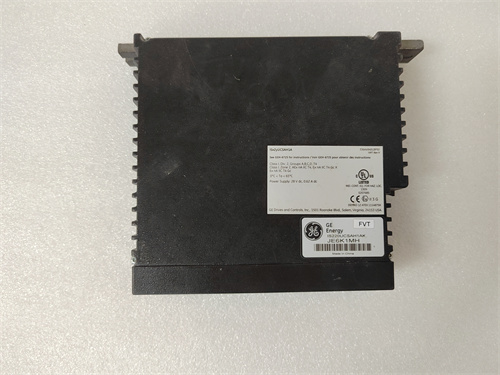

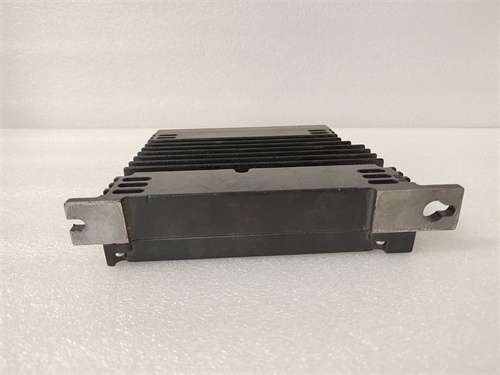

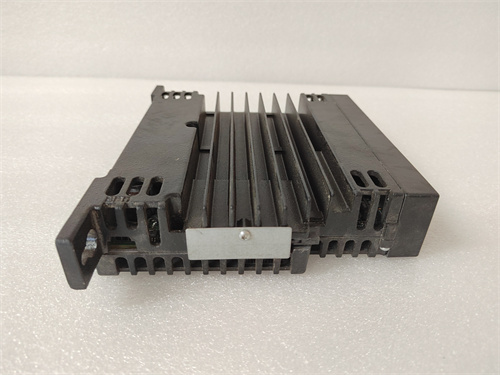

GE IS220TRPAH2A – Универсальный модуль трансиверной связи для PLC с расширенным набором интерфейсов
GE IS220TRPAH2A является ключевым коммуникационным компонентом линейки GE для контроллеров PLC серии Mark VIe, разработанным для обеспечения надежной связи между PLC и распределенным периферийным оборудованием через разнообразные промышленные интерфейсы. Этот модуль трансиверной связи сочетает в себе поддержку популярных физических интерфейсов, усиленную защиту от внешних воздействий, высокую стабильность передачи данных и простоту интеграции, что делает его идеальным выбором для нефтегазовой отрасли, энергетики, тяжелой промышленности, ЖКХ и систем автоматизации зданий – где требуется подключение к разнородному оборудованию (датчиками, исполнительными механизмами, панелями оператора) в условиях распределенных автоматизационных систем. Важно отметить, что GE IS220TRPAH2A подтверждает свою надежность в проектах с длительной непрерывной работой и умеренно агрессивными промышленными условиями.
Описание продукта
GE IS220TRPAH2A – это многоинтерфейсный модуль трансиверной связи для контроллеров PLC серии Mark VIe компании GE, предназначенный для преобразования сигналов системной шины PLC в форматы, поддерживаемые различными физическими интерфейсами. Модуль выступает в роли универсального шлюза, обеспечивая двусторонний обмен данными с оборудованием, оснащенным интерфейсами RS-232/RS-422/RS-485, а также поддерживает протоколы Modbus RTU – одной из самых распространенных в промышленности. Благодаря компактному модульному дизайну и плавающей установке на релейной панели GE IS220TRPAH2A легко интегрируется в существующие системы PLC, расширяя их коммуникационные возможности без необходимости сложных программных модификаций. Высококачественные компоненты, защищенная схемотехника, усиленная электромагнитная совместимость (ЭМС) и электрическая изоляция гарантируют длительный срок службы и отказоустойчивость в условиях пыли, влаги и электромагнитных помех.
Технические параметры
- Производитель: GE
- Модель: GE IS220TRPAH2A
- Тип модуля: Модуль трансиверной связи (Transceiver Module) для PLC
- Поддерживаемые физические интерфейсы:
- RS-232: 1 порт (DB9), полудуплексный режим, скорость передачи 300 bps – 115.2 kbps
- RS-422: 1 порт (terminal block), полудуплексный/полный дуплексный режим, скорость 300 bps – 1 Mbps
- RS-485: 2 порта (terminal block), полудуплексный режим, скорость 300 bps – 1 Mbps, поддержка адресной фильтрации
- Поддерживаемые протоколы:
- Основной: Modbus RTU (Master/Slave)
- Дополнительные: ASCII, RTU 32, пользовательские протоколы (через настраиваемые фреймы)
- Параметры передачи данных:
- Битность данных: 7/8 бит
- Стоповые биты: 1/2 бита
- Контроль паритета: Нет/Четный/Нечетный
- Количество одновременных соединений: до 8 (по RS-485), до 2 (по RS-232/RS-422)
- Максимальная длина кабеля: до 1200 м (RS-485/RS-422), до 15 м (RS-232)
- Изоляция: 250 ВАК (между интерфейсами, интерфейсы-питание, интерфейсы-системная шина)
- Потребление питания: 24 В постоянного тока (±15%), ток потребления ≤200 мА
- Температурный диапазон эксплуатации: -40 °C до +75 °C
- Влажность: до 95% (без конденсации, по стандарту IEC 60068-2-3)
- Класс защиты: IP20 (корпус)
- Размеры: 120 × 80 × 40 мм (длина × ширина × толщина)
- Материал корпуса: Пластик с армированием стекловолокном (UL94 V-0) с антистатическим покрытием
- Комплаенс: Соответствует стандартам EN 61000 (EMC), CE, RoHS, IEC 61131-2, NAMUR, UL 508, CSA C22.2
- Программное обеспечение: GE Proficy Machine Edition (конфигурация интерфейсов, настройка протоколов, диагностика связи, обновление прошивки)
- Гарантийный срок: 5 лет
Преимущества и особенности
- Многоинтерфейсная поддержка: GE IS220TRPAH2A объединяет в себе интерфейсы RS-232/RS-422/RS-485, обеспечивая подключение к разнородному оборудованию – от старых устройств с RS-232 до современных датчиков с RS-485, без необходимости дополнительных адаптеров.
- Универсальность протоколов: Поддержка Modbus RTU (Master/Slave) и пользовательских протоколов позволяет интегрировать PLC с оборудованием любых производителей – упрощает модернизацию существующих систем и внедрение новых компонентов.
- Усиленная защита и стабильность: Электрическая изоляция 250 ВАК и усиленная ЭМС обеспечивают устойчивость к электромагнитным помехам и перепадам напряжения – критично для промышленных сред с высокой электромагнитной помехами (например, заводы с мощными двигателями).
- Простота конфигурации и диагностики: Интуитивно понятный интерфейс GE Proficy Machine Edition позволяет быстро настраивать параметры передачи, мониторить статус соединений и диагностировать ошибки (например, потеря связи, ошибка паритета) – сокращает время на внедрение и обслуживание.
- Надежность в распределенных системах: Поддержка максимальной длины кабеля до 1200 м по RS-485 позволяет организовать связи в больших промышленных объектах (например, цеха, склады, добывающие площадки) без использования дополнительных репитеров.
Прикладные случаи в отраслях
- Нефтегазовая отрасль (добывающие площадки): В распределенных добывающих площадках GE IS220TRPAH2A обеспечивает связь между PLC Mark VIe и датчиками давления/температуры (RS-485), контроллерами клапанов (RS-422) и локальными панелями оператора (RS-232) через Modbus RTU – позволяет централизованно контролировать технологические процессы на удаленных объектах.
- Энергетика (вспомогательные системы): В электростанциях GE IS220TRPAH2A связывает PLC с контроллерами насосов, вентиляторов и нагревателей (RS-485) через Modbus RTU – обеспечивает мониторинг и управление вспомогательным оборудованием, повышая надежность работы главных энергетических процессов.
- Тяжелая промышленность (цеха): В металлургических и химических цехах GE IS220TRPAH2A интегрирует PLC с системами учета продукции (RS-232), датчиками уровня жидкостей (RS-485) и исполнительными механизмами (RS-422) – автоматизирует производственные циклы и упрощает сбор данных о производительности.
- Жилищно-коммунальное хозяйство (тепловые сети): В системах управления тепловыми сетями GE IS220TRPAH2A соединяет PLC с контроллерами котлов и датчиками потребления тепла (RS-485) через Modbus RTU – оптимизирует распределение тепла и снижает эксплуатационные затраты.
Сравнение с конкурентами
| Параметр | GE IS220TRPAH2A | Конкурентный продукт (Siemens CP 340) | Конкурентный продукт (Allen-Bradley 1756-ASCII) |
|---|---|---|---|
| Поддерживаемые интерфейсы | RS-232, RS-422, RS-485 (2 порта) | RS-232, RS-422, RS-485 (1 порт) | RS-232, RS-422 (1 порт) |
| Поддерживаемые протоколы | Modbus RTU, ASCII, пользовательские | ASCII, RTU (опционально) | ASCII, Modbus RTU (опционально) |
| Максимальная скорость | 1 Mbps (RS-485/RS-422) | 19.2 kbps (RS-232), 115.2 kbps (RS-485) | 115.2 kbps |
| Количество соединений | До 8 (RS-485) + 2 (RS-232/RS-422) | До 4 (RS-485) | До 2 (RS-232/RS-422) |
| Изоляция | 250 ВАК | 150 ВАК | 150 ВАК |
| Температурный диапазон | -40 °C до +75 °C | 0 °C до +60 °C | -20 °C до +60 °C |
| Гарантийный срок | 5 лет | 2 года | 3 года |
Преимущества GE IS220TRPAH2A перед конкурентами заключаются в поддержке трех типов интерфейсов (в том числе двух портов RS-485), максимальной скорости 1 Mbps, большем количестве одновременных соединений, усиленной изоляцией и расширенным температурным диапазоном. Конкуренты уступают по универсальности, производительности и адаптации к промышленным условиям.
Советы по подбору
- Определите требуемые интерфейсы и протоколы: Если вам нужно подключить оборудование с разными физическими интерфейсами (RS-232/RS-422/RS-485) и использовать Modbus RTU, GE IS220TRPAH2A является оптимальным выбором – объединяет все необходимые функции в одном модуле.
- Оцените масштаб распределенной системы: Если планируется подключение до 8 устройств по RS-485 или удаленное расположение оборудования (до 1200 м), модуль обеспечивает достаточную масштабируемость и дальность передачи.
- Проверьте условия эксплуатации: Для объектов с переменной температурой (-40 °C до +75 °C) или умеренными электромагнитными помехами модуль с усиленной ЭМС и изоляцией гарантирует стабильную работу.
- Учтите совместимость с существующим оборудованием: Перед покупкой убедитесь, что ваш периферийный sprzęt поддерживает один из интерфейсов или протоколов модуля – это гарантирует безпроблемную интеграцию.
Важные примечания
- Монтаж, конфигурацию и настройку GE IS220TRPAH2A должен выполнять квалифицированный персонал с опытом работы с последовательными интерфейсами и контроллерами GE Mark VIe.
- При подключении оборудования по RS-485 обязательно установите терминатор (120 Ом) на крайних устройствах сети – это предотвращает искажения сигнала при длительных кабелях.
- Используйте только экранированные кабели для подключения интерфейсов RS-422/RS-485 – экран должен быть заземлен с одной стороны, что снижает влияние электромагнитных помех.
- Регулярно обновляйте прошивку модуля через GE Proficy Machine Edition – это обеспечивает поддержку новых функций и исправление возможных ошибок.
- При настройке пользовательских протоколов тщательно проверяйте формат фреймов данных – неправильная конфигурация может привести к потере данных или нестабильной связи.
- Для замены или модернизации используйте только оригинальные изделия и комплектующие GE – использование неоригинальных компонентов может привести к потере функциональности, снижению надежности и нарушению гарантийных обязательств.
