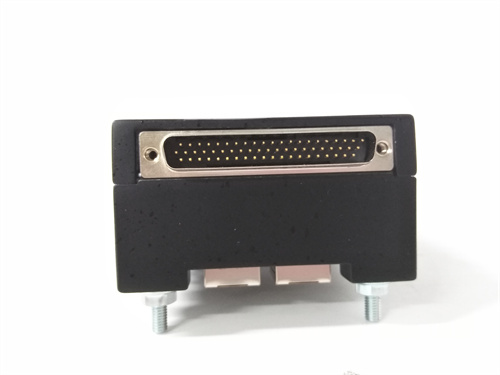

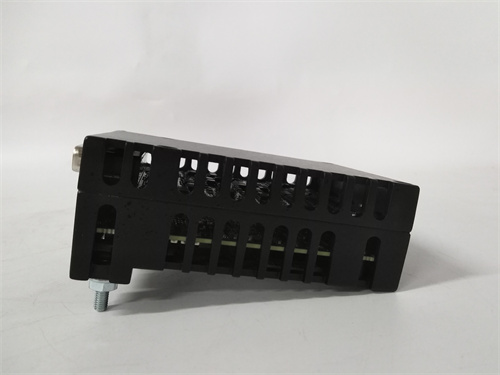

GE IS220TRPAH2A

Описание

Описание продукта

GE IS220TRPAH2A — это критически важный компонент системы промышленной автоматизации, производимый компанией General Electric (GE) для своей платформы Mark VIe. Этот продукт представляет собой термопару/модуль аналогового ввода (RTD/Analog Input Module). Модуль IS220TRPAH2A предназначен для подключения, изоляции, обработки сигналов и преобразования аналоговых сигналов низкого уровня от термопар (ТС) или датчиков сопротивления (RTD) в высокоточные цифровые данные для последующей обработки контроллером Mark VIe. Выбор оригинального модуля GE IS220TRPAH2A является основой для обеспечения надежного, точного мониторинга температуры в ответственных системах управления энергетическим и промышленным оборудованием. Для получения технических данных обратитесь к порталу поддерки GE Power / Emerson.

Параметры продукта

• Бренд и модель: GE IS220TRPAH2A
• Принадлежность к системе: GE Mark VIe (Turbine Control System, DCS).
• Тип модуля: Модуль аналогового ввода для термопар (TC) и/или термосопротивлений (RTD).
• Ключевые функции и характеристики:
  • Типы входных сигналов: Поддержка распространенных типов термопар (J, K, T, E и др.) и RTD (Pt100, Pt1000).
  • Количество каналов: Как правило, несколько изолированных каналов (например, 8 или 16).
  • Высокая точность и разрешение: Обеспечивает прецизионные измерения с низким уровнем шума.
  • Гальваническая развязка: Полная развязка между каждым входным каналом, общей землей и системной шиной для подавления помех и обеспечения безопасности.
  • Самодиагностика и мониторинг: Обнаружение обрыва датчика (для RTD), проверка целостности контура, диагностика перегрузки.
  • Горячая замена: Поддержка замены модуля без остановки системы (в соответствии с процедурами).
  • Рабочая температура: 0°C to +60°C.

Преимущества и особенности

1. Высокая точность измерений и надежность: GE IS220TRPAH2A разработан для критически важных применений, где точность измерения температуры напрямую влияет на безопасность и эффективность (например, температура выхлопных газов турбины). Высококачественные компоненты и тщательная калибровка обеспечивают стабильные и достоверные данные на протяжении всего срока службы.
2. Превосходная защита от помех и изоляция: Благодаря встроенной гальванической развязке по каждому каналу, модуль эффективно подавляет контурные токи, синфазные помехи и электрические шумы, характерные для промышленных объектов. Это гарантирует целостность слабых сигналов от термопар даже при их значительной удаленности от контроллера.
3. Расширенные диагностические возможности: Модуль не просто измеряет температуру; он постоянно контролирует состояние измерительных цепей. IS220TRPAH2A может обнаруживать обрыв проводов датчика RTD, короткое замыкание и другие неисправности, предоставляя системе раннее предупреждение для профилактического обслуживания и предотвращения ложных показаний.
4. Полная интеграция с экосистемой Mark VIe: Как нативный компонент системы Mark VIe, модуль обеспечивает беспрепятственную связь и конфигурацию через единую среду инженерных инструментов GE (ToolboxST). Все параметры настройки, калибровки и диагностики доступны централизованно.
5. Поддержка горячей замены для увеличения доступности: Конструкция платформы Mark VIe и модуля IS220TRPAH2A позволяет заменять неисправный модуль без остановки всего контроллера или турбины (при соблюдении строгих процедур безопасности), что максимизирует время безотказной работы установки.

Области применения и примеры использования

GE IS220TRPAH2A применяется в энергетике и тяжелой промышленности, где требуется точный и надежный контроль температуры.

• Области применения:
  • Энергетика (газовые и паровые турбины): Мониторинг температуры выхлопных газов (TTXM), температуры подшипников, температуры металла и других критических точек.
  • Нефтегазовая промышленность: Измерение температуры в системах газоперекачивающих агрегатов, компрессорных станций.
  • Промышленные генераторы и крупные двигатели: Контроль теплового состояния оборудования.
• Пример использования:
  На электростанции, работающей на парогазовом цикле, в системе управления газовой турбиной GE Mark VIe несколько модулей IS220TRPAH2A используются для контроля температуры выхлопных газов в 16 точках. Эти данные критически важны для системы управления горением и оценки эффективности турбины. Когда один из каналов начал показывать нестабильные значения, встроенная диагностика модуля GE IS220TRPAH2A указала на возможную проблему в линии термопары. Персонал проверил соединения, обнаружил ослабленный контакт, устранил его, и достоверность измерения восстановилась без необходимости замены самого модуля, что позволило избежать ложного аварийного сигнала и потенциального отключения турбины.

Сравнение с аналогами

• По сравнению с универсальными модулями АЦП в стандартных ПЛК: Универсальные модули не обеспечивают специализированной обработки сигналов термопар (компенсация холодного спая, линейность), часто имеют более низкую точность, слабую защиту от помех и отсутствие диагностики датчиков, требуемых для ответственных применений в энергетике.
• По сравнению с модулями ввода других производителей систем защиты турбин (например, Woodward, Bently Nevada): Каждая система имеет собственную, часто несовместимую, аппаратную архитектуру. IS220TRPAH2A оптимизирован для глубокой интеграции именно с контроллерами GE Mark VIe, обеспечивая лучшую общую производительность и удобство обслуживания в этой экосистеме.
• По сравнению с неоригинальными или восстановленными модулями: Использование таких модулей сопряжено с рисками потери точности, некорректной работы диагностики, проблем с совместимостью и, в конечном итоге, возможного выхода из строя, что может привести к серьезным последствиям для дорогостоящего основного оборудования. Оригинальный модуль GE IS220TRPAH2A гарантирует соответствие всем спецификациям.

Рекомендации по выбору и меры предосторожности

1. Точное соответствие модели и ревизии: Убедитесь, что приобретаемый модуль IS220TRPAH2A имеет точно такую же аппаратную ревизию (H2A), как и заменяемый, или совместим с ней согласно документации GE. Разные ревизии могут иметь отличия.
2. Правильный подбор и монтаж датчиков: Точность системы начинается с датчика. Используйте термопары и RTD, рекомендованные GE, и соблюдайте правила их установки, экранирования и прокладки кабелей, чтобы минимизировать наводки.
3. Строгое соблюдение процедур при горячей замене: Перед извлечением или установкой модуля IS220TRPAH2A в работающей системе необходимо в точности следовать официальным инструкциям GE по безопасной горячей замене, чтобы не нарушить работу всего контроллера.
4. Конфигурация и калибровка в ToolboxST: После установки модуль должен быть правильно сконфигурирован в программном обеспечении ToolboxST (выбор типа датчика, единицы измерения, диапазоны). Для прецизионных применений может потребоваться периодическая калибровка.
5. Анализ диагностических сообщений: Внимательно отслеживайте диагностические предупреждения от модуля в системе. Они являются первым индикатором проблем в измерительной цепи, а не обязательно неисправности самого модуля IS220TRPAH2A.
