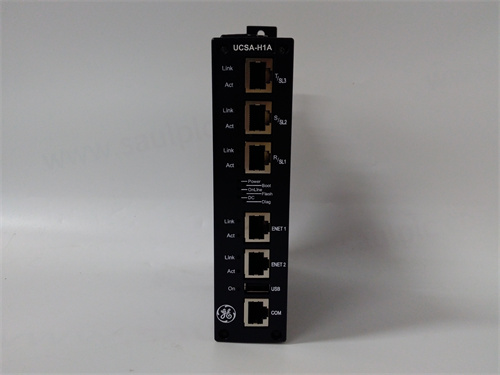

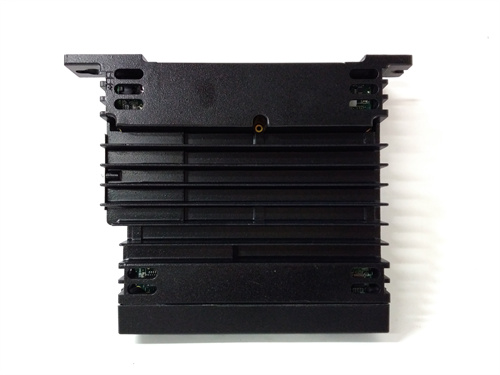

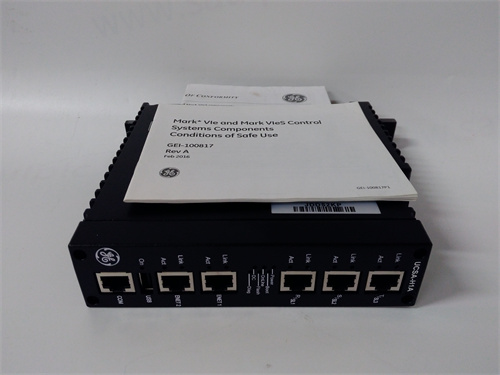

Описание продукта GE IS220UCSAH1A
Параметры продукта GE IS220UCSAH1A
- Производитель: GE (General Electric, через бренд GE Mark VIe)
- Серия: IS220 (Модули I/O для системы Mark VIe)
- Модель: GE IS220UCSAH1A (Комбинированный аналогово-цифровой модуль I/O)
- Тип компонента: Комбинированный модуль ввода-вывода (Analog + Digital I/O)
- Аналоговые входы:
- Количество: 8 каналов (конфигурируемых)
- Типы сигналов: 4–20 мА (ток), 0–10 В DC (напряжение), термопары (J, K, T, R, S), 铂电阻ы (PT100, PT1000)
- Точность: ±0,1% (4–20 мА/0–10 В DC), ±0,2% (PT100), ±0,5% (термопары)
- Разрешение: 16 бит
- Цифровые входы:
- Количество: 16 каналов
- Тип сигнала: Сухой контакт / 24 В DC (номинальное напряжение)
- Максимальный ток: 10 мА на канал
- Время ответа: < 1 мс
- Цифровые выходы:
- Количество: 8 каналов
- Тип: Транзисторные выходы (PNP/NPN, универсальные)
- Максимальный ток/напряжение: 2 А @ 24 В DC на канал
- Коммуникация с контроллером:
- Интерфейс: Mark VIe Backplane Bus (интеграция в шасси Mark VIe)
- Протокол: Встроенный (оптимизированный для реального времени)
- Эксплуатационные параметры:
- Питание (от шасси Mark VIe): 5 В DC ±5%
- Потребляемая мощность: < 6 Вт
- Температурный диапазон: -40 °C до +70 °C (оперативный) / -55 °C до +85 °C (хранительный)
- Влажность: 5–95% RH (без конденсации, по IEC 60068-2-3)
- Степень защиты (IP): IP20 (для монтажа в закрытых шкафах)
- Изоляция: Галваническая, 2500 В RMS (I/O ↔ шасси)
- Сертификации:
- UL 508 (стандарт для промышленного оборудования управления)
- IEC 61010-1 (безопасность измерительного оборудования)
- CE Mark (соответствие требованиям ЕС по электромагнитной совместимости)
Преимущества и особенности GE IS220UCSAH1A
-
Комбинированная конфигурация для универсальности:
Поддержка 8 аналоговых + 16 цифровых входов + 8 цифровых выходов позволяет GE IS220UCSAH1A интегрировать разные типы сенсоров и исполнительных устройств в одну систему — например, собирать данные о температуре пара (аналоговый вход) и состоянии клапана (цифровой вход), а также управлять приводом клапана (цифровой выход). Это заменяет 2–3 специализированных модуля, снижая затраты и сложность монтажа.
-
Высокая точность и надежность данных:
Точность ±0,1% для аналоговых сигналов и galvanische изоляция 2500 В RMS гарантируют, что GE IS220UCSAH1A передает достоверные данные в контроллер Mark VIe — критически для регулирования параметров турбины (например, скорость ротора, где ошибка в 0,1% может привести к нестабильности).
-
Отказоустойчивость через избыточность:
Режим параллельного подключения двух модулей GE IS220UCSAH1A обеспечивает непрерывную работу системы — при сбое основного модуля резервный сразу берет на себя функции, предотвращая остановку энергетической установки. Это особенно важно для объектов, где простои обходятся в миллионы долларов (например, газотурбинные электростанции).
-
Устойчивость к суровым условиям:
Работа в диапазоне -40 °C до +70 °C и устойчивость к вибрациям делают GE IS220UCSAH1A подходящим для эксплуатирования в турбинных зонах, где часто присутствуют низкие температуры (зима) или высокие перепады температуры (ближе к камере сгорания).
-
Интеграция с диагностикой Mark VIe:
Встроенная диагностика и отправка алертов в SCADA позволяют операторам быстро выявлять неисправности (например, обрыв кабеля к сенсору) — это сокращает время восстановления системы с часов до минут, минимизируя потери от простоя.
Примеры применения GE IS220UCSAH1A в отраслях
-
Энергетика (газотурбинная электростанция GE 9HA):
В электростанции с газотурбиной GE 9HA (мощность 500 МВт) GE IS220UCSAH1A собирает данные от 6 аналоговых сенсоров (температура пара в камере сгорания — термопара K, давление воздуха на входе компрессора — 4–20 мА) и 10 цифровых сенсоров (статус приводов клапанов, сигналы от аварийных кнопок). Модуль передает эти данные в контроллер Mark VIe, который регулирует подачу топлива и скорость турбины. При обрыве кабеля к сенсору температуры GE IS220UCSAH1A отправляет алерт в SCADA, и операторы своевременно останавливают турбину, предотвращая перегрев деталей.
-
Теплоэнергетика (паровая турбина ТЭЦ 200 МВт):
На ТЭЦ GE IS220UCSAH1A управляет приводами 4 регулирующих клапанов турбины: через 8 цифровых выходов модуль отправляет команды на включение/отключение приводов, а через аналоговые входы собирает данные о позиции клапанов (4–20 мА от датчиков положения). При неисправности одного клапана (сигнал о позиционировании выходит за пределы допуска) GE IS220UCSAH1A сигнализирует в контроллер, который автоматически переключает на резервный привод, поддерживая стабильную мощность выпуска.
-
Нефтегаз (турбинный компрессор на нефтеперерабатывающем заводе):
В заводе GE IS220UCSAH1A мониторит параметры турбинного компрессора (давление нефти на выходе — 4–20 мА, температура подшипников — PT100) и управляет электромагнитными клапанами системы охлаждения (цифровые выходы). При превышении температуры подшипника до 120 °C GE IS220UCSAH1A активирует клапан охлаждения и отправляет алерт в SCADA — это предотвращает перегрев подшипника и выход компрессора из строя (ремонт компрессора обходится в несколько сотен тысяч долларов).
Сравнение GE IS220UCSAH1A с конкурентами
| Параметр | GE IS220UCSAH1A | Конкурентный продукт (Siemens S7-1500 SM 1234) |
|---|---|---|
| Количество аналоговых входов | 8 (конфигурируемых) | 4 (фиксированные) |
| Точность аналоговых измерений | ±0,1% (4–20 мА) | ±0,3% (4–20 мА) |
| Изоляция | 2500 В RMS | 1500 В RMS |
| Избыточность | Поддерживается (стандартно) | Опционально (требует дополнительного модуля) |
| Температурный диапазон | -40 °C до +70 °C | 0 °C до +60 °C |
| Совместимость | GE Mark VIe (полная) | Siemens S7-1500 (полная) |
| Стоимость | Средняя (с учетом избыточности) | Более высокая |
Рекомендации по выбору GE IS220UCSAH1A
- Выбирайте GE IS220UCSAH1A, если используете систему управления GE Mark VIe для энергетических установок (турбины, ГТЭС) — модуль обеспечивает полную совместимость и оптимизированную передачу данных, не требуя дополнительных адаптеров.
- Для критических процессов с требованиями к высокой точности (±0,1%) — например, регулирование параметров турбины — GE IS220UCSAH1A превосходит конкурентов, гарантируя достоверность данных.
- Если ваша установка работает в суровых условиях (-40 °C до +70 °C) или требует избыточности — GE IS220UCSAH1A является оптимальным решением, так как эти функции поддерживаются стандартно, без дополнительных затрат.
- Перед покупкой уточните по ссылке количество и тип требуемых I/O-каналов (например, нужны ли входы для термопар или только 4–20 мА) — это поможет убедиться, что GE IS220UCSAH1A полностью удовлетворяет потребностям вашей системы.
Меры предосторожности при использовании GE IS220UCSAH1A
- При монтаже GE IS220UCSAH1A в шасси Mark VIe отключите питание шасси и все подключенные сенсоры/исполнители — контакт с живыми цепями (24 В DC, аналоговые сигналы) может привести к электротравмированию или повреждению модуля.
- При подключении термопар и铂电阻ов соблюдайте цветовую маркировку кабелей — неправильное подключение приведет к неточным измерениям температуры, что может привести к ошибкам в регулировании процесса.
- Не превышайте максимальный ток на цифровых выходах (2 А @ 24 В DC) — подключение устройств с большим током (например, электродвигателей 50 Вт) требует использования промежуточных реле, иначе выходные транзисторы модуля выйдут из строя.
- Регулярно проверяйте статус индикаторов LED на GE IS220UCSAH1A: красный светодиод сигнализирует о ошибке (например, перегрузка выхода, неисправный вход). При возникновении ошибки диагностируйте проблему через систему Mark VIe перед заменой модуля.
