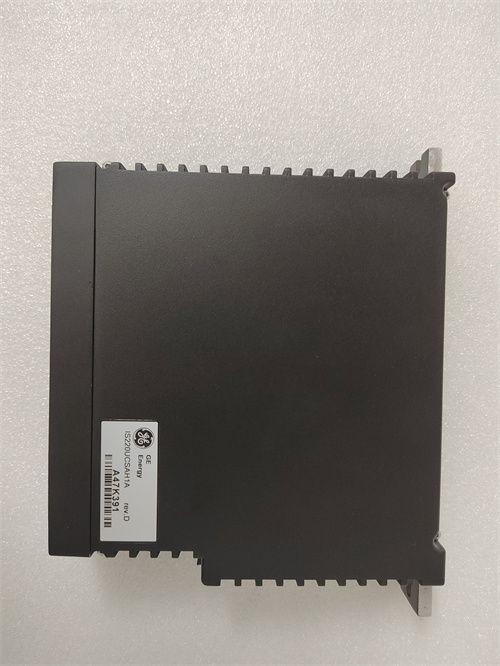

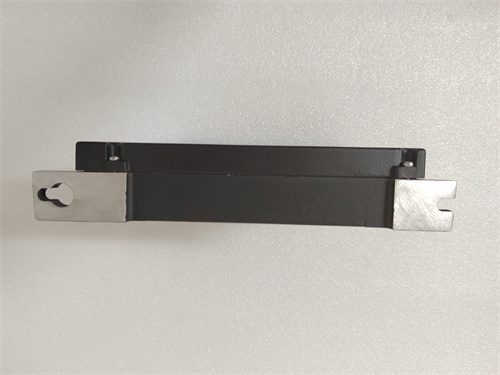

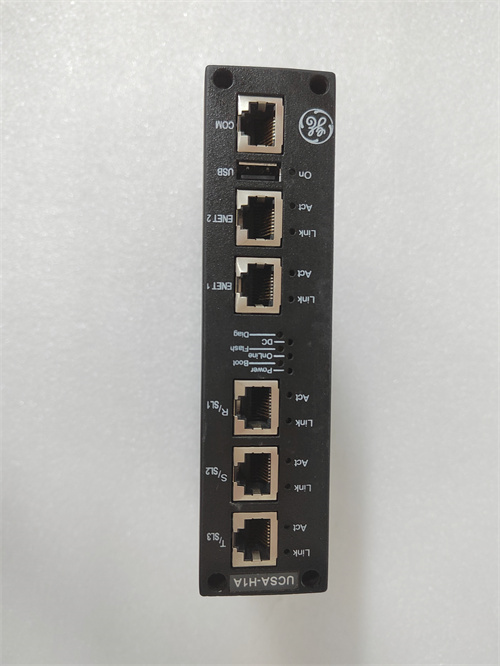

Описание продукта GE IS220UCSAH1A
Параметры продукта GE IS220UCSAH1A
- Производитель: GE (General Electric, через бренд GE Power Systems — семейство Mark VIe)
- Серия: IS220 (Модули безопасности и архивации Mark VIe)
- Модель: GE IS220UCSAH1A (Модуль контроллера безопасности SIL 2 и архивации данных)
- Тип компонента: Контроллер безопасности + модуль архивации операционных данных
- Характеристики контроллера безопасности:
- Уровень безопасности: IEC 61508 SIL 2
- Количество входов/выходов безопасности: 16 цифровых входов (DI) 24 В DC, 8 цифровых выходов (DO) 24 В DC (1 А/канал)
- Логика безопасности: Поддержка ladder logic, function block diagram (FBD)
- Время реакции на аварийный сигнал: < 100 мс
- Характеристики архивации данных:
- Встроенная память: 32 ГБ Flash (неразрушимая)
- Внешние интерфейсы: 2 порта USB 3.0 (для SSD/HDD), 1 порт Gigabit Ethernet (для сетевого архива)
- Частота архивации: Настраиваемая (0,1 Гц — 10 Гц)
- Форматы архива: CSV, JSON, Proficy Historian-compatible
- Коммуникационные параметры:
- Протоколы: Ethernet/IP, Modbus TCP, OPC UA (для связи с Mark VIe/SCADA)
- Латенция передачи данных: < 50 мс
- Эксплуатационные параметры:
- Питание: 24 В DC ±10% (от шасси Mark VIe)
- Потребляемая мощность: < 12 Вт
- Степень защиты (IP): IP20 (для монтажа в шасси)
- Температурный диапазон: -30 °C до +70 °C (оперативный) / -40 °C до +85 °C (хранительный)
- Сертификации:
- IEC 61508 SIL 2
- UL 508 (промышленное оборудование управления)
- CE Mark (соответствие требованиям ЕС)
- ATEX Zone 2 (опционально, для опасных зон)
Преимущества и особенности GE IS220UCSAH1A
-
Отделенные ядра для безопасности и архивации:
Независимое функционирование процессорных ядер гарантирует, что логика безопасности (аварийные останавливания) не влияется на нагрузку архивации данных — GE IS220UCSAH1A предотвращает задержки в реакции на критические события, даже при интенсивном сохранении параметров.
-
Совместимость с стандартом SIL 2:
Поддержка IEC 61508 SIL 2 делает модуль подходящим для безопасно-критических систем (защита турбины, остановка реактора), снижая риск опасных ситуаций и соответствуя требованиям регулирующих органов энергетики.
-
Избыточная архивация данных:
Одновременная запись данных в внутреннюю и внешнюю память предотвращает потерю информации при сбое хранилища, что критически для анализа аварий и подготовки аудиторских отчетов.
-
Высокая скорость и емкость архивации:
Встроенная 32 ГБ Flash-память и поддержка USB 3.0/Ethernet позволяют архивировать данные с частотой до 10 Гц на длительный период (до 1 года при частоте 1 Гц), а быстрый доступ к архивам ускоряет анализ трендов и выявление причин сбоев.
-
Простая интеграция и диагностика:
Стандартная совместимость с Mark VIe и индикаторы LED по статусу безопасности/архивации упрощают монтаж, настройку и диагностику — операторы могут быстро определить состояние модуля (например, аварийный сигнал, ошибка USB-хранилища) без дополнительного оборудования.
Примеры применения GE IS220UCSAH1A в отраслях
-
Энергетика (ТЭЦ с паровой турбиной 500 МВт):
В ТЭЦ GE IS220UCSAH1A управляет системой аварийного останова турбины и архивирует параметры работы (частота, температура пара, давление). При превышении скорости турбины > 110% номинальной (1500 об/мин) модуль через DO-каналы активирует механический тормоз и закрывает клапан топливоподачи за 80 мс, предотвращая разрушение ротора. Одновременно GE IS220UCSAH1A архивирует данные о событии (время, скорость, состояние клапанов) в внутреннюю память и внешний SSD — позже инженеры используют эти логи в Proficy Historian для анализа причины превышения скорости (например, сбой регулирующего клапана).
-
Газотурбинная электростанция (ГТЭС с газотурбиной GE 7FA):
На ГТЭС GE IS220UCSAH1A мониторит температуру газов в камере сгорания (допуск < 1200 °C) и архивирует данные с частотой 5 Гц. При превышении температуры > 1200 °C модуль отправляет сигнал на контроллер Mark VIe для снижения подачи топлива, а также записывает событие в архив с отметкой времени и значениями других параметров (давление воздуха, расход топлива). Это позволяет инженерам позже проверить, была ли перегрев вызван ошибкой датчика или нерегулярностью топливоподачи, и внести корректировки в логику управления.
-
Атомная энергетика (АЭС, турбина парового цикла):
В АЭС GE IS220UCSAH1A обеспечивает безопасный контроль уровня воды в парогенераторе и архивирует данные в соответствии с требованиями IAEA. При падении уровня воды < 20% нормы модуль активирует систему подачи дополнительной воды и отправляет аварийный сигнал в центральный контроллер безопасности. Архивы данных сохраняются в три хранилища (встроенная Flash, сетевой сервер, внешний SSD) для предотвращения потерь, а доступ к архивам ограничен через парольную авторизацию — это соответствует стандартам конфиденциальности и аудита АЭС.
Сравнение GE IS220UCSAH1A с конкурентами
| Параметр | GE IS220UCSAH1A | Конкурентный продукт (Siemens SIMATIC S7-1500 F Safety + Archive Module) |
|---|---|---|
| Уровень безопасности | IEC 61508 SIL 2 | IEC 61508 SIL 2 |
| Встроенная память архива | 32 ГБ Flash | 16 ГБ Flash |
| Частота архивации | 0,1–10 Гц | 0,1–5 Гц |
| Внешние интерфейсы | USB 3.0 + Gigabit Ethernet | USB 2.0 + Fast Ethernet |
| Время реакции безопасности | < 100 мс | < 150 мс |
| Совместимость с SCADA | Proficy Historian, Mark VIe SCADA | WinCC, SIMATIC SCADA |
Рекомендации по выбору GE IS220UCSAH1A
- Выбирайте GE IS220UCSAH1A, если вам нуждается в интегрированном решении для безопасности SIL 2 и архивации данных в системах Mark VIe — его отделенные ядра и избыточная архивация идеально подходят для энергетических объектов, где безопасность и сохранение логики критически важны.
- Для систем с высокими требованиями к скорости архивации (например, мониторинг параметров с частотой > 5 Гц) — поддержка 10 Гц и USB 3.0 делает GE IS220UCSAH1A предпочтительнее конкурентов с более низкой частотой и медленными интерфейсами.
- При необходимости долгосрочной архивации (до 1 года) — 32 ГБ встроенной памяти позволяет хранить данные дольше, чем у модулей с 16 ГБ, сокращая необходимость частой замены внешних хранилищ.
- Для объектов, требующих соответствия международным стандартам (IEC 61508, ATEX) — сертификации модуля гарантируют соответствие требованиям регулирующих органов, что упрощает аудит и сертификацию всей системы.
- Перед покупкой уточните по ссылке опциональные функции (например, ATEX Zone 2, дополнительные порты Ethernet) и совместимость с вашим шасси Mark VIe — это поможет сконфигурировать GE IS220UCSAH1A под конкретные задачи.
Меры предосторожности при использовании GE IS220UCSAH1A
- При монтаже GE IS220UCSAH1A отключите питание шасси Mark VIe и все подключенные датчики безопасности — контакт с живыми цепями (24 В DC) может привести к электротравмированию или повреждению модуля, а также к ложным срабатываниям систем безопасности.
- Регулярно проверяйте состояние внешних хранилищ (USB SSD, сетевые серверы) — отказ хранилища может привести к потере архивированных данных, поэтому рекомендуется заменять SSD раз в 2 года и проверять связь с сетевым архивом ежедневно.
- Не изменяйте конфигурацию логики безопасности без предварительного тестирования — некорректные настройки (например, повышение допустимой скорости турбины) могут привести к аварийным ситуациям и нарушению соответствия SIL 2.
- Обновляйте firmware модуля только через официальный портал GE — устаревшие версии могут содержать уязвимости безопасности или ошибки в работе архивации, что увеличивает риск сбоев.
- Не эксплуатируйте GE IS220UCSAH1A за пределами технических параметров (температура < -30 °C или > +70 °C, влажность > 95%) — это приведет к снижению надежности системы безопасности и потере данных в архиве.
