Описание

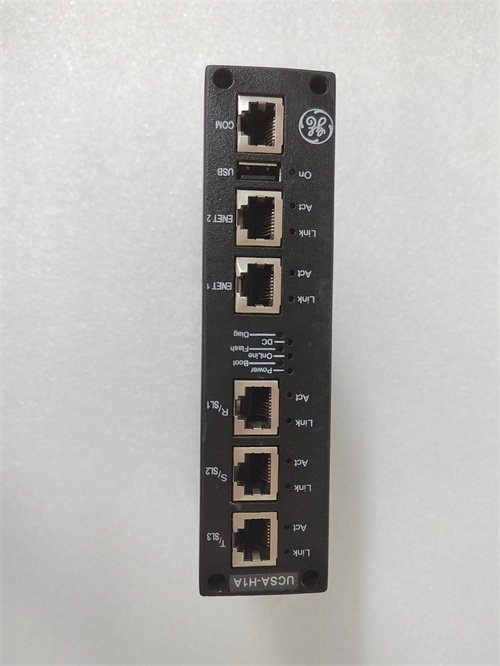

GE IS220UCSAH1A-C — это промышленный коммуникационный модуль из линейки систем автоматизации GE Mark VIe, специализированный для безопасной и отказоустойчивой связи между контроллерами GE и внешними устройствами (датчиками, исполнителями, SCADA-системами) в критических средах. Его основная функция — преобразовать и передавать данные через множество промышленных протоколов, обеспечивая синхронность, защиту от помех и несанкционированного доступа. Применяется в энергетике (турбины, электростанции), нефтегазовой промышленности (компрессоры, трубопроводы) и тяжелой машиностроении, где стабильная коммуникация критична для предотвращения аварий и поддержания производительности.
Основные функции и ключевые преимущества
Главные достоинства GE IS220UCSAH1A-C — расширенная протокольная поддержка, повышенная безопасность и двойная отказоустойчивость. Модуль сочетает универсальные коммуникационные интерфейсы, поддерживая как стандартные, так и специализированные протоколы:
- Ethernet-протоколы: Profinet IRT/MRP, Modbus TCP, Ethernet/IP — для высокоскоростной связи с контроллерами GE Mark VIe, PACSystems RX3i и SCADA-системами;
- Серийные протоколы: Modbus RTU (RS485/RS232) — для связи с низкоскоростными датчиками и исполнителями (например, температурные датчики, релейные панели);
- Безопасные протоколы: GE SRTP (Speednet Redundant Transport Protocol) — для отказоустойчивой передачи критических данных (например, аварийные сигналы турбины).
Это позволяет использовать GE IS220UCSAH1A-C как универсальный “шлюз” между разнородными компонентами автоматизации — например, передавать данные от Modbus RTU датчиков давления к Profinet-контроллеру или синхронизировать информацию между несколькими SCADA-системами промышленного комплекса.
Отличительной чертой GE IS220UCSAH1A-C является повышенная безопасность данных: модуль поддерживает протокол IEEE 802.1X (аутентификация устройств в сети), VLAN (изоляция критического трафика) и опциональное шифрование Modbus TCP. Это защищает данные от несанкционированного доступа и сетевых атак — особенно важно для объектов с повышенными требованиями к безопасности (например, атомные электростанции, магистральные трубопроводы).
GE IS220UCSAH1A-C оснащен также продвинутыми средствами защиты и диагностики:
- Галванризация изоляция 3000 В АС: Между Ethernet- и серийными интерфейсами — предотвращает попадание электромагнитных помех и заземляющих токов, характерных для промышленных сред;
- Редандантные Ethernet-линки: Поддержка Profinet MRP с временем переключения ≤100 мс — при сбое основного канала автоматически переключается на резервный, не прерывая передачу данных;
- Диагностика в реальном времени: Мониторинг пропускной способности, количества ошибок передачи и состояния интерфейсов — передача алертов в контроллер при проблемах (например, “пропускная способность Ethernet-линка снижена на 60%” или “ошибки в серийном канале RS485”).
Технические характеристики
| Категория | Подробности |
|---|---|
| Тип модуля | Коммуникационный модуль для системы GE Mark VIe |
| Интерфейсы | 2 x Ethernet (RJ45, 10/100/1000 Mbps); 2 x серийных (RS485/RS232, переключаемые) |
| Поддерживаемые протоколы | Profinet IRT/MRP, Modbus TCP/RTU, Ethernet/IP, GE SRTP |
| Отказоустойчивость | Редандантные Ethernet-линки (≤100 мс переключение); Автоматическое восстановление соединений |
| Защита данных | IEEE 802.1X, VLAN, Firewall; Опциональное шифрование Modbus TCP |
| Изоляция | 3000 В АС (между интерфейсами); Защита от ЭМП по EN 61000-6-3 |
| Протоколы диагностики | SNMP, Profinet-диагностика, Modbus-диагностика |
| Степень защиты | IP20 (монтаж в герметичном шкафу управления) |
| Рабочая среда | Температура: -25 °C – +70 °C; Влажность: 5%–95% RH (без конденсации); Высота above sea level: до 3000 м |
| Питание | 24 В DC (±15%); Потребляемая мощность: Максимально 20 Вт |
| Сертификации | CE, UL 508, IEC 61010-1, IEC 61508 (SIL 2 для безопасных каналов), ATEX Zone 2 |
Типичные сценарии применения
-
Энергетика: Связь между турбиной и SCADA
В 1500 МВт тепловой электростанции GE IS220UCSAH1A-C обеспечивает связь между контроллером GE Mark VIe (управление турбиной) и центральной SCADA-системой. Модуль передаёт данные о температуре подшипников (Modbus RTU) и аварийных сигналах (GE SRTP) через редандантные Ethernet-линки. При обрыве основного канала переключение на резервный происходит за 80 мс, не прерывая мониторинг турбины. Шифрование Modbus TCP защищает данные от несанкционированного доступа к критическим параметрам.
-
Нефтегазовая промышленность: Контроль трубопровода
На газопередающем комплексе GE IS220UCSAH1A-C связывает 20 датчиков давления (Modbus RTU, RS485) с контроллером PACSystems RX3i. Модуль фильтрует помехи от высоковольтных компрессоров (благодаря изоляции 3000 В АС) и передаёт стабильные данные о давлении. При превышении критического уровня давления сигнал о необходимости закрытия клапанов передаётся через Profinet IRT за 50 мс, предотвращая разрыв трубопровода.
-
Тяжелая машиностроение: Синхронизация станков
В заводе по производству деталей GE IS220UCSAH1A-C синхронизирует данные между 5 фрезерными станками (Ethernet/IP) и центральным контроллером. Модуль использует VLAN для изоляции трафика станков от общей сети, предотвращая помехи от других устройств. Диагностика SNMP сигнализирует о проблемах с серийным каналом одного станка за 2 секунды, позволяя быстро устранить неисправность.
Сравнение с конкурентами
| Категория | GE IS220UCSAH1A-C | Конкурент (например, Siemens SCALANCE X204) |
|---|---|---|
| Протокольная поддержка | Profinet IRT/MRP, Modbus TCP/RTU, Ethernet/IP, GE SRTP | Profinet, Modbus TCP, Ethernet/IP (без GE SRTP) |
| Изоляция | 3000 В АС (повышенная) | 2500 В АС (стандартная) |
| Время переключения реданданса | ≤100 мс | ≤200 мс |
| Безопасные функции | IEEE 802.1X, VLAN, опциональное шифрование | IEEE 802.1X, VLAN (без шифрования) |
| Интеграция с GE системами | Прямая совместимость с Mark VIe/PACSystems | Требует дополнительного конфигурирования |
Рекомендации по выбору и безопасные практики
Рекомендации по выбору
- Для критических систем с разнородной автоматикой: Выбирайте GE IS220UCSAH1A-C если нужно связывать устройства с разными протоколами (например, Modbus RTU датчики и Profinet контроллер) — он заменяет несколько специализированных шлюзов, экономя место и стоимость.
- Для объектов с повышенными требованиями к безопасности: При эксплуатации на электростанциях, трубопроводах или атомных объектах — его безопасные функции (шифрование, VLAN) защищают данные от атак и несанкционированного доступа.
- Для существующих GE систем: При использовании контроллеров GE Mark VIe или PACSystems RX3i — модуль обеспечивает плавающую интеграцию, без необходимости дополнительных драйверов.
Безопасные практики
- Настройка реданданса: Включите Profinet MRP для Ethernet-линков, отвечающих за передачу критических данных (аварийные сигналы) — это гарантирует непрерывность связи при сбое канала.
- Конфигурация безопасности: Настройте VLAN для изоляции трафика турбин/компрессоров от общей сети, и включите IEEE 802.1X для аутентификации устройств — предотвращайте подключение несанкционированных устройств.
- Регулярная диагностика: Ежемесячно проверяйте состояние интерфейсов через SNMP или Profinet-диагностику — своевременно устраняйте проблемы с кабелями или снижением пропускной способности.
- Бэкап конфигурации: Сохраняйте параметры модуля (протоколы, безопасные настройки) через ПО GE Proficy Machine Edition — позволяет быстро восстановить работу при замене модуля.
