Описание

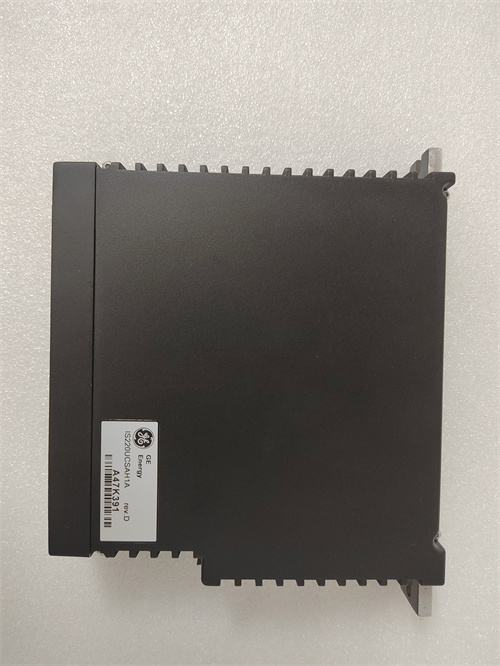

GE IS220UCSAH1A — это промышленный коммуникационный модуль из линейки систем автоматизации GE Mark VIe, предназначенный для обеспечения надежной и универсальной связи между контроллерами GE и внешними устройствами (датчиками, исполнителями, SCADA-системами) в критических промышленных процессах. Его основная функция — преобразовать и передавать данные через множество промышленных протоколов, обеспечивая синхронность, отказоустойчивость и безопасность обмена информацией. Применяется в энергетике (турбины, электростанции), нефтегазовой промышленности (компрессоры, трубопроводы) и тяжелой машиностроении, где стабильная коммуникация определяет эффективность управления оборудованием.
Основные функции и ключевые преимущества
Главные достоинства GE IS220UCSAH1A — многопротокольная поддержка, высокая отказоустойчивость и простота интеграции. Модуль сочетает универсальные коммуникационные интерфейсы, поддерживая основные промышленные протоколы, что делает его универсальным “шлюзом” для разнородной автоматики:
- Ethernet-протоколы: Profinet IRT, Modbus TCP, Ethernet/IP — для высокоскоростной связи с контроллерами GE Mark VIe, PACSystems RX3i и SCADA-системами (например, передача данных о температуре турбины в центральную панель мониторинга);
- Серийные протоколы: Modbus RTU (RS485/RS232) — для связи с низкоскоростными устройствами (например, температурные датчики, релейные панели, небольшие исполнительные механизмы);
- Специализированный протокол GE SRTP: Для отказоустойчивой передачи критических данных (например, аварийные сигналы турбины, команды на остановку компрессора) между системами GE.
Это позволяет использовать GE IS220UCSAH1A для решения разнообразных коммуникационных задач — например, передавать данные от Modbus RTU датчиков давления к Profinet-контроллеру, или синхронизировать информацию между несколькими контроллерами в составе одного производственного комплекса.
Отличительной чертой GE IS220UCSAH1A является двойная отказоустойчивость: поддержка редандантных Ethernet-линков (по стандарту Profinet MRP) с временем переключения ≤100 мс. При сбое основного канала (например, обрыв кабеля, сбой сетевого оборудования) модуль автоматически переключается на резервный, не прерывая передачу данных — критически важно для систем, где остановка коммуникации может привести к авариям (например, защита турбин).
GE IS220UCSAH1A оснащен также продвинутыми средствами защиты и диагностики:
- Галванризация изоляция 2500 В АС: Между Ethernet- и серийными интерфейсами — предотвращает попадание электромагнитных помех и заземляющих токов, характерных для промышленных сред (например, от высоковольтных трансформаторов, электродвигателей);
- Защита от сетевых помех: Поддержка фильтрации нежелательного трафика и проверки целостности данных — предотвращает искажения сигналов при передаче;
- Диагностика в реальном времени: Мониторинг состояния интерфейсов, пропускной способности каналов и количества ошибок передачи — передача алертов в контроллер при обнаружении проблем (например, “пропускная способность Ethernet-линка снижена на 50%”, “ошибки в серийном канале RS485”).
Технические характеристики
| Категория | Подробности |
|---|---|
| Тип модуля | Коммуникационный модуль для системы GE Mark VIe |

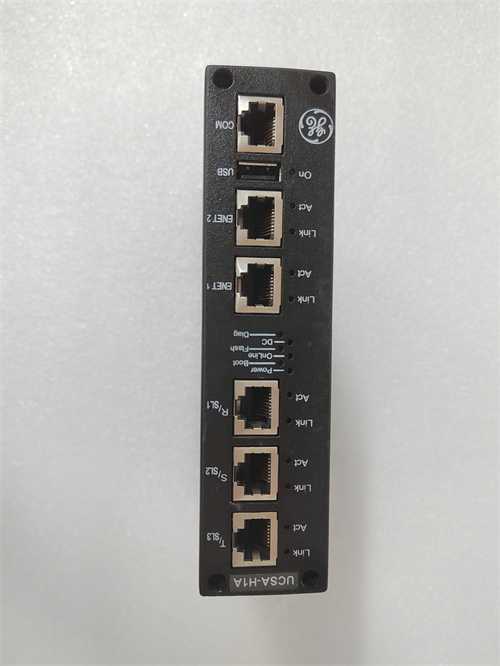

| Интерфейсы | 2 x Ethernet (RJ45, 10/100/1000 Mbps); 2 x серийных (RS485/RS232, переключаемые) |
| Поддерживаемые протоколы | Profinet IRT/MRP, Modbus TCP/RTU, Ethernet/IP, GE SRTP |
| Отказоустойчивость | Редандантные Ethernet-линки (≤100 мс переключение); Автоматическое восстановление соединений |
| Изоляция | 2500 В АС (между интерфейсами); Защита от ЭМП по EN 61000-6-2 |
| Протоколы диагностики | SNMP, Profinet-диагностика, Modbus-диагностика |
| Степень защиты | IP20 (монтаж в герметичном шкафу управления) |
| Рабочая среда | Температура: -25 °C – +70 °C; Влажность: 5%–95% RH (без конденсации); Высота above sea level: до 3000 м |
| Питание | 24 В DC (±15%); Потребляемая мощность: Максимально 18 Вт |
| Сертификации | CE, UL 508, IEC 61010-1, IEC 61508 (SIL 2 для безопасных каналов), ATEX Zone 2 |
Типичные сценарии применения
-
Энергетика: Связь турбины с SCADA
В 1200 МВт тепловой электростанции GE IS220UCSAH1A обеспечивает связь между контроллером GE Mark VIe (управление паровой турбиной) и центральной SCADA-системой. Модуль передаёт данные о температуре подшипников (Modbus RTU) и скорости ротора (Profinet IRT) через редандантные Ethernet-линки. При обрыве основного канала переключение на резервный происходит за 80 мс, не прерывая мониторинг турбины. Диагностика SNMP сигнализирует о проблемах с серийным интерфейсом за 2 секунды, позволяя быстро устранить неисправность.
-
Нефтегазовая промышленность: Контроль компрессора
На газоперерабатывающем заводе GE IS220UCSAH1A связывает 15 датчиков давления (Modbus RTU, RS485) с контроллером PACSystems RX3i. Модуль фильтрует помехи от высоковольтных компонентов компрессора (благодаря изоляции 2500 В АС) и передаёт стабильные данные о давлении. При превышении критического уровня давления сигнал о необходимости закрытия шлюзовых клапанов передаётся через GE SRTP за 60 мс, предотвращая перегрузку компрессора.
-
Тяжелая машиностроение: Синхронизация станков
В заводе по производству тяжелых деталей GE IS220UCSAH1A синхронизирует данные между 4 фрезерными станками (Ethernet/IP) и центральным контроллером. Модуль использует Profinet MRP для реданданса, гарантируя непрерывную передачу команд на регулировку скорости инструмента. При сбое одного Ethernet-линка переключение на резервный происходит за 90 мс, не останавливая производственный процесс.
Сравнение с конкурентами
| Категория | GE IS220UCSAH1A | Конкурент (например, Siemens SCALANCE X204) |
|---|---|---|
| Протокольная поддержка | Profinet IRT/MRP, Modbus TCP/RTU, Ethernet/IP, GE SRTP | Profinet, Modbus TCP, Ethernet/IP (без GE SRTP) |
| Время переключения реданданса | ≤100 мс | ≤200 мс |
| Изоляция | 2500 В АС (между интерфейсами) | 2000 В АС (между интерфейсами) |
| Интеграция с GE системами | Прямая совместимость с Mark VIe/PACSystems | Требует дополнительного конфигурирования шлюза |
| Диагностика | SNMP, Profinet-диагностика, Modbus-диагностика | Только SNMP и базовая диагностика |
Рекомендации по выбору и безопасные практики
Рекомендации по выбору
- Для систем с разнородной автоматикой: Выбирайте GE IS220UCSAH1A если нужно связывать устройства с разными протоколами (например, Modbus RTU датчики и Profinet контроллер) — он заменяет несколько специализированных шлюзов, экономя место и стоимость.
- Для критических процессов: При эксплуатации на турбинах, электростанциях или компрессорах — его редандантные Ethernet-линки и поддержка GE SRTP гарантируют непрерывную передачу критических данных.
- Для существующих GE систем: При использовании контроллеров GE Mark VIe или PACSystems RX3i — модуль обеспечивает плавающую интеграцию, без необходимости дополнительных драйверов или настроек.
Безопасные практики
- Настройка реданданса: Включите Profinet MRP для всех Ethernet-линков, отвечающих за передачу аварийных сигналов или команд на управление оборудованием — это предотвращает остановку коммуникации при сбое канала.
- Проводка: Используйте экранированные кабели для Ethernet и серийных интерфейсов, особенно вблизи высоковольтных устройств — уменьшает попадание электромагнитных помех.
- Регулярная диагностика: Ежемесячно проверяйте состояние интерфейсов через SNMP или ПО GE Proficy Machine Edition — своевременно устраняйте проблемы с кабелями, снижением пропускной способности или ошибками передачи.
- Бэкап конфигурации: Сохраняйте параметры модуля (настройки протоколов, реданданса) в контроллер и внешнем накопителе — позволяет быстро восстановить работу при замене модуля или сбое конфигурации.
