Описание
Описание продукта

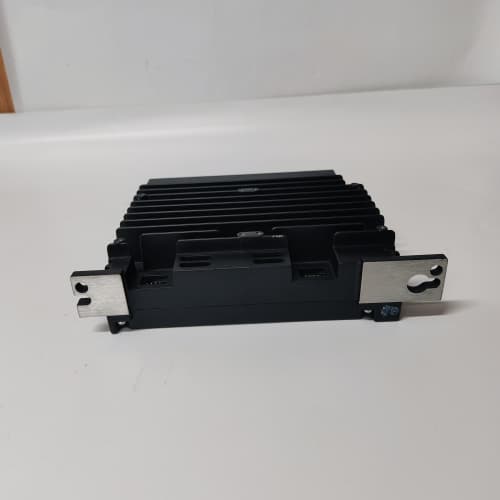

GE IS220UCSCH1A (ссылка на продукт) — это специализированный коммуникационный модуль с усиленной защитой и поддержкой критических индустриальных протоколов, разработанный компанией GE для высоконадежных автоматизационных систем. Модуль IS220UCSCH1A отличается расширенной функциональностью по безопасности, устойчивостью к экстремальным условиям и универсальной совместимостью с оборудованием разных производителей, что делает его идеальным выбором для критических объектов (энергетика, нефтегазовая отрасль, важная промышленность). Благодаря использованию промышленных компонентов класса IP21 и оптимизированных алгоритмов коммуникаций, GE IS220UCSCH1A гарантирует бесперебойный обмен данными между PLC, DCS, сенсорами и системами SCADA/MES даже в условиях высоких электромагнитных помех и колебаний напряжения. Применение IS220UCSCH1A позволяет повысить безопасность и эффективность процессов, упростить интеграцию сложных систем и снизить риски отказов. Компания GE — лидер в разработке надежных индустриальных решений, и IS220UCSCH1A стал эталоном высоконадежности в категории коммуникационных модулей.
Технические параметры
- Производитель: GE
- Модель: IS220UCSCH1A (ссылка на продукт)
- Тип модуля: Коммуникационный модуль с усиленной защитой и расширенной безопасностью
- Поддерживаемые промышленные протоколы: Ethernet/IP, Modbus TCP/RTU, Profinet IO (IRT), DNP3.0, IEC 61850, OPC UA (Pub/Sub), BACnet
- Типы интерфейсов: 3 порта Gigabit Ethernet (RJ45), 2 порта RS-485 (изолированные), 1 порт Fiber Optic (SFP,-duplex LC)
- Скорость передачи данных: Ethernet — до 1000 Мбит/с, RS-485 — до 921600 бод, Fiber Optic — до 1000 Мбит/с (диапазон до 20 км)
- Количество одновременных соединений: До 128 TCP/IP соединений
- Буфер передачи/приема: 16 КБ на порт
- Протоколы безопасности: TLS 1.2/1.3, SSH 2.0, IPsec, 802.1X (аутентификация IEEE), MAC-адресное фильтрация, firewall
- Уровень безопасности: IEC 62443-4-2 (SL2), SIL 2 (по стандарту IEC 61508)
- Напряжение питания: 24 В постоянного тока (DC) ±15% / 120–240 В переменного тока (AC) ±10%
- Потребляемый ток: Максимально 0.8 А (DC) / 0.2 А (AC)
- Рабочая температура: -40 °C до +85 °C
- Степень защиты (IP): IP21 (защита от вертикального попадания капель и пыли)
- Коммуникационные интерфейсы с PLC: Совместим с системами Mark VIe, Control Logix, PlantPAx, Symphony Plus, S7-1500 (Siemens), CompactLogix (Allen-Bradley), Delta V (Emerson)
- Размеры (Ш×Г×В): 100 × 160 × 135 мм
- Вес: 0.75 кг
Преимущества и особенности
- Расширенная безопасность и надежность: GE IS220UCSCH1A соответствует стандартам IEC 62443-4-2 (SL2) и SIL 2, оснащен многоуровневой защитой данных (firewall, TLS/SSH/IPsec) и изолированными интерфейсами RS-485 — критично для объектов, где не допустимы отказы и несанкционированный доступ.
- Универсальная поддержка протоколов и интерфейсов: Поддержка всех ключевых индустриальных протоколов (в том числе OPC UA Pub/Sub и BACnet) и гибридных интерфейсов (Ethernet, RS-485, Fiber Optic) позволяет интегрировать оборудование разных поколений и производителей без дополнительных адаптеров.
- Высокая производительность и масштабируемость: Gigabit Ethernet и Fiber Optic интерфейсы обеспечивают передачу данных на большие расстояния (до 20 км), а поддержка до 128 одновременных соединений позволяет масштабировать систему за счет добавления новых устройств (датчики, исполнители, панели управления).
- Устойчивость в экстремальных условиях: Работа в широком диапазоне температур (-40 °C до +85 °C), поддержка двухпольного питания (DC/AC) и устойчивость к электромагнитным помехам (класс ЭМС EN 61000-6-2/6-4) гарантируют надежность в тяжелых промышленных средах (нафтегазовые площадки, северные регионы).
- Простота интеграции и конфигурирования: Легкое подключение к PLC и DCS разных производителей, настройка через защищенный веб-интерфейс (HTTPS) или программное обеспечение Proficy Machine Edition, автоматическое обнаружение устройств (LLDP/CDP) и обновление прошивки по сети.
- Практичность и экономичность: Двухпольное питание и степень защиты IP21 позволяют использовать модуль в различных условиях энергоснабжения и средах, а компактный дизайн экономит место в шкафу.
Прикладные случаи в отраслях
- Энергетика (атомные и гидроэлектростанции): GE IS220UCSCH1A (ссылка на продукт) используется для связи между контроллерами турбин, генераторов и системами управления энергосистемой (EMS) через протокол IEC 61850. Fiber Optic интерфейс обеспечивает стабильную связь между распределенными объектами, а SIL 2 сертификация гарантирует безопасность процессов.
- Нефтегазовая отрасль (добывающие площадки и трубопроводы): В морских добывающих платформах и транзитных трубопроводах модуль интегрирует датчики давления, температуры и уровня с удаленными центрами управления через протокол DNP3.0. Устойчивость к экстремальным температурам (-40 °C до +85 °C) и защита IP21 позволяют работать в агрессивных средах.
- Химическая промышленность (крупные заводы): В заводах по производству химикатов и нефтепродуктов модуль соединяет системы DCS (Delta V) с сенсорами безопасности и исполнительными механизмами через Ethernet/IP и Modbus RTU. Многоуровневая защита данных предотвращает несанкционированное управление процессами.
- Автомобильное производство (цифровые заводы): В линиях сборки электромобилей IS220UCSCH1A обеспечивает синхронизацию роботов, станков с ЧПУ и систем МЕС через OPC UA Pub/Sub, передавая данные о качестве продукции и производительности в реальном времени.
- Интеллектуальная инфраструктура (управление городскими системами): В системах управления водоснабжением, канализацией и теплоснабжением модуль интегрирует распределенные датчики и контроллеры через BACnet и Modbus TCP, создавая единую платформу для мониторинга и управления городскими сервисами.
Сравнение с конкурентами
| Параметр | GE IS220UCSCH1A | Конкурент 1 (Siemens SCALANCE X310-3) | Конкурент 2 (Allen-Bradley 1756-EN4TR/B) |
|---|---|---|---|
| Поддерживаемые протоколы | Ethernet/IP, Modbus TCP/RTU, Profinet IO, DNP3, IEC 61850, OPC UA Pub/Sub, BACnet | Profinet, Modbus TCP, Ethernet/IP | Ethernet/IP, Modbus TCP, OPC UA |
| Типы интерфейсов | Ethernet (3), RS-485 (2, изолированные), Fiber Optic (1) | Ethernet (5), RS-485 (0) | Ethernet (4), RS-485 (0) |
| Уровень безопасности | IEC 62443-4-2 (SL2), SIL 2 | IEC 62443-4-2 (SL1) | IEC 62443-4-2 (SL1) |
| Поддержка питания | DC/AC | Только DC | Только DC |
| Рабочая температура | -40 °C до +85 °C | -40 °C до +70 °C | -40 °C до +75 °C |
| Количество соединений | 128 | 64 | 96 |
| Совместимость с PLC | Mark VIe, Control Logix, S7-1500, CompactLogix, Delta V | S7-300/400/1500 | ControlLogix, CompactLogix |
| Цена (средняя) | Средне-высокая | Средняя | Высокая |
| Преимущества | Расширенная безопасность (SL2, SIL 2), двухпольное питание, Fiber Optic, IP21 | Широкая распространенность, много Ethernet-портов | Стабильность, интеграция с Allen-Bradley |
| Недостатки | — | Отсутствие RS-485 и AC питания, ограниченная температура | Ограниченный набор протоколов, высокая цена |
Вывод: GE IS220UCSCH1A имеет неоспоримое преимущество перед конкурентами благодаря расширенной безопасности (SL2, SIL 2), двухпольному питанию, Fiber Optic интерфейсу, степени защиты IP21 и универсальной совместимости с PLC/DCS разных производителей. В то время как Siemens предлагает больше Ethernet-портов, но не имеет RS-485 и AC питания, а Allen-Bradley специализируется на собственных системах, IS220UCSCH1A является оптимальным выбором для критических проектов, где требуется максимальная надежность, безопасность и гибкость интеграции.
Советы по подбору
- Определите требования к безопасности и надежности: При выборе GE IS220UCSCH1A (ссылка на продукт) оцените, нужны ли стандарты IEC 62443-4-2 (SL2) и SIL 2 — модуль идеально подходит для энергетических, нефтегазовых и химических объектов, где не допустимы отказы.
- Проверьте тип интерфейсов и протоколов: Убедитесь, что модуль поддерживает необходимые интерфейсы (например, Fiber Optic для длинных расстояний или RS-485 для старых датчиков) и протоколы (OPC UA Pub/Sub для реального времени или BACnet для систем автоматизации зданий).
- Подтвердите тип питания: Если на объекте используется переменный ток (AC) или возможны колебания напряжения, двухпольное питание модуля (DC/AC ±15%/±10%) обеспечит стабильную работу.
- Рассчитайте количество устройств и расстояния: Поддержка до 128 соединений и Fiber Optic интерфейс (до 20 км) делают IS220UCSCH1A подходящим для крупных распределенных систем.
- Проверьте совместимость с существующим оборудованием: Убедитесь, что модуль совместим с вашей системой PLC/DCS (Mark VIe, Control Logix, S7-1500, Delta V) для избежания проблем с интеграцией.
Важные примечания
- Монтаж и подключение: IS220UCSCH1A должен монтироваться в шкафу с достаточной вентиляцией, при этом учитывать степень защиты IP21 (не допускать горизонтальное попадание воды). Подключение Ethernet (кабели Cat5e/Cat6), RS-485 (экранированные изолированные кабели) и Fiber Optic (сертифицированные LC-кабели) производите только при отключенном энергоснабжении. Для RS-485 интерфейсов используйте терминаторы (120 Ом) на концах линии.
- Конфигурирование: Используйте защищенный веб-интерфейс (HTTPS) или лицензионное программное обеспечение Proficy Machine Edition для настройки протоколов, IP-адресов, правил firewall и параметров безопасности. Настройте минимально необходимые права доступа для пользователей и активируйте MAC-адресное фильтрацию.
- Обновление прошивки: Регулярно обновляйте прошивку модуля GE IS220UCSCH1A через сеть — это устраняет уязвимости, улучшает стабильность и добавляет новые функции. Перед обновлением создайте резервную копию конфигурации.
- Защита сети: Разположите модуль за промышленным брандмауэром, используйте VPN для удаленного доступа и регулярно проверяйте логи безопасности. Для Fiber Optic интерфейса следите за чистотой коннекторов и избегайте перегибов кабелей.
- Обслуживание: Регулярно проверяйте состояние кабелей, соединений и индикаторы работы модуля. В случае неисправностей используйте встроенные инструменты диагностики (ping, traceroute, логи протоколов) или обратитесь к авторизованным сервисным центрам GE — самостоятельный ремонт может привести к потере гарантии и снижению уровня безопасности.
- Срок годности: Срок годности GE IS220UCSCH1A составляет 8 лет от даты производства — планируйте замену или комплексную диагностику после истечения этого периода, особенно для критических коммуникационных цепей.
- IS220UCSCH1A
