Описание продукта

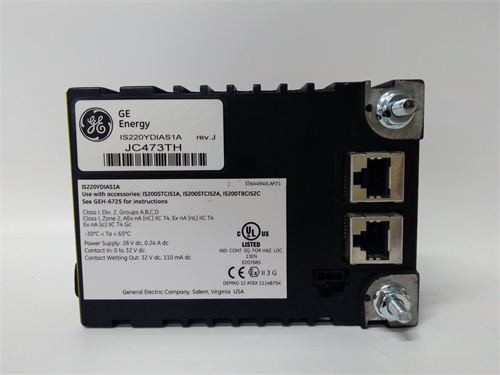

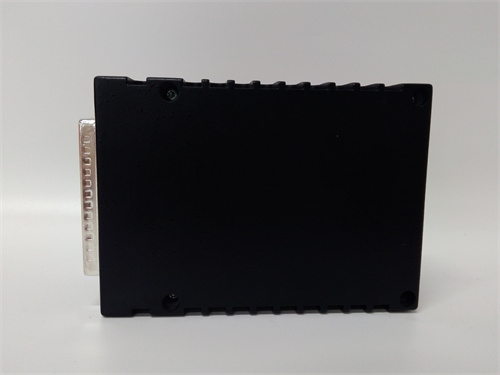

GE IS220YDIAS1A (ссылка на продукт) — это высокопроизводительный аналого-цифровой модуль ввода (АЦП), разработанный компанией GE для точного сбора аналоговых сигналов из сенсоров и датчиков в промышленных автоматизационных системах. Модуль IS220YDIAS1A специализируется на обработке различных типов аналоговых сигналов (токовые, напряжностные, сопротивления), обеспечивая высокую разрешающую способность и стабильность измерений даже в условиях интенсивных электромагнитных помех. Благодаря использованию современных 24-битных АЦП-преобразователей и цифровых фильтров, GE IS220YDIAS1A гарантирует минимальную погрешность и быструю реакцию на изменения сигналов — критично для реального управления процессами. Применение IS220YDIAS1A позволяет надежно интегрировать аналоговое оборудование с PLC, улучшить мониторинг ключевых параметров (температура, давление, уровень) и повысить общую точность автоматизированных систем. Компания GE — лидер в области компонентов для промышленной автоматизации, и IS220YDIAS1A стал эталоном точности в категории аналоговых модулей ввода.
Технические параметры
- Производитель: GE
- Модель: IS220YDIAS1A (ссылка на продукт)
- Тип модуля: Аналого-цифровой модуль ввода (АЦП)
- Количество каналов: 16 независимых дифференциальных каналов
- Типы поддерживаемых сигналов:
- Токовые: 4–20 мА, 0–20 мА (пассивное/активное питание сенсоров)
- Напряжностные: 0–10 В, ±10 В, 0–5 В, ±5 В
- Сопротивление: 0–10 кОм (для датчиков RTD Pt100/Pt1000, Cu100)
- Разрешающая способность: 24 бита
- Погрешность измерений: ±0.01% от полного диапазона (при 25 °C)
- Время преобразования: 1 мс на канал (максимальная скорость)
- Типы цифровых фильтров: Простое среднее, экспоненциальное среднее, медианный фильтр (настраиваемые параметры)
- Питание для сенсоров: 24 В DC (до 20 мА на канал, для активных сенсоров)
- Напряжение питания модуля: 24 В постоянного тока (DC) ±10%
- Потребляемый ток: Максимально 0.5 А
- Рабочая температура: -40 °C до +75 °C
- Степень защиты (IP): IP20 (при монтаже в шкаф)
- Изоляция каналов: galvanic изоляция каналов друг от друга и от шины PLC (250 В AC)
- Коммуникационные интерфейсы с PLC: Совместим с системами Mark VIe, Control Logix, PlantPAx, Symphony Plus
- Размеры (Ш×Г×В): 89 × 149 × 118 мм
- Вес: 0.45 кг
Преимущества и особенности
- Высокая точность и разрешающая способность: GE IS220YDIAS1A с 24-битным АЦП и погрешностью ±0.01% обеспечиваетmicromachinesные измерения аналоговых сигналов, что критично для высокотехнологичных отраслей (фармацевтика, электроника).
- Универсальность по типам сигналов: Поддержка токовых, напряжностных и сопротивлений сигналов позволяет интегрировать различные типы сенсоров (датчики давления, уровня, температуры) без дополнительных адаптеров.
- Защита и стабильность: Galvanic изоляция каналов (250 В AC) и встроенные цифровые фильтры защищают модуль от электромагнитных помех (класс ЭМС EN 61000-6-2) и шумов, гарантируя стабильность измерений в сложных промышленных средах.
- Простота интеграции и конфигурирования: Легкое подключение к PLC GE и совместимым системам, настройка типа сигналов и фильтров через программное обеспечение Proficy Machine Edition, автоматическая калибровка (опционально).
- Эффективное питание сенсоров: Встроенное питание 24 В DC для активных сенсоров (до 20 мА на канал) устраняет необходимость в дополнительных источниках питания, экономя место и затраты.
- Высокая производительность: Время преобразования 1 мс на канал позволяет обрабатывать сигналы в реальном времени, что важно для быстрых процессов (например, регулирование давления в реакторах).
Прикладные случаи в отраслях
- Химическая промышленность: GE IS220YDIAS1A (ссылка на продукт) используется в реакторах для сбора сигналов от датчиков давления (4–20 мА) и температуры (RTD Pt100), передавая точные данные в PLC для регулирования химических процессов и предотвращения аварий.
- Энергетика: В электростанциях модуль собирает сигналы от датчиков уровня масла в турбинах (0–10 В) и тока в генераторах (4–20 мА), помогая мониторировать состояние оборудования и оптимизировать эксплуатацию.
- Пищевая промышленность: Для контроля уровня сырья в резервуарах (датчики уровня 4–20 мА) и температуры термизации (RTD Cu100) модуль обеспечивает точное собранie данных, соответствуюя стандартам GMP (Good Manufacturing Practice).
- Автомобильное производство: В линиях сборки электромобилей IS220YDIAS1A сбирает сигналы от датчиков силы нажатия роботов (±5 В) и температуры пайки (4–20 мА), гарантируя качество сборки и стабильность производственных процессов.
- Фармацевтическая промышленность: В линиях производства лекарств модуль обрабатывает сигналы от датчиков влажности (0–5 В) и давления в сушилках (4–20 мА), обеспечивая строгое соблюдение технологических параметров и консистентность продукции.
Сравнение с конкурентами
| Параметр | GE IS220YDIAS1A | Конкурент 1 (Siemens 6ES7331-7NF10-0AB0) | Конкурент 2 (Allen-Bradley 1756-IF16) |
|---|---|---|---|
| Количество каналов | 16 дифференциальных | 8 дифференциальных | 16 дифференциальных |
| Разрешающая способность | 24 бита | 16 бит | 20 бита |
| Погрешность измерений | ±0.01% | ±0.05% | ±0.02% |
| Время преобразования | 1 мс/канал | 2.5 мс/канал | 1.5 мс/канал |
| Изоляция каналов | Galvanic (250 В AC) | Galvanic (250 В AC) | Galvanic (500 В AC) |
| Поддерживаемые сигналы | Ток, напряжение, сопротивление | Ток, напряжение | Ток, напряжение |
| Питание сенсоров | Да (24 В DC, 20 мА/канал) | Да (24 В DC, 16 мА/канал) | Да (24 В DC, 18 мА/канал) |
| Цена (средняя) | Средняя | Средняя | Высокая |
| Преимущества | Много каналов, 24-битная разрешающая способность, поддержка сопротивления | Широкая распространенность, совместимость с Siemens PLC | Высокая изоляция, стабильность |
| Недостатки | — | Мало каналов, низкая разрешающая способность | Ограниченная поддержка сигналов, высокая цена |
Вывод: GE IS220YDIAS1A выгодно отличается от конкурентов благодаря 24-битной разрешающей способности, высокой точности (±0.01%), большому количеству дифференциальных каналов (16) и поддержке сопротивлений сигналов (для RTD датчиков). В то время как Siemens предлагает меньше каналов и низкую разрешающую способность, а Allen-Bradley имеет ограниченную поддержку типов сигналов и высокую цену, IS220YDIAS1A является оптимальным выбором для проектов, где требуетсяmicromachinesное сборе аналоговых данных из различных типов сенсоров с минимальными затратами.
Советы по подбору
- Определите тип и количество сигналов: При выборе GE IS220YDIAS1A (ссылка на продукт) уточните тип аналоговых сигналов (ток, напряжение, сопротивление) и количество сенсоров — 16 дифференциальных каналов и универсальная поддержка сигналов делают модуль подходящим для средних и крупных систем.
- Проверьте требования к точности: Если ваш процесс требуетmicromachinesных измерений (например, фармацевтика, электроника), 24-битная разрешающая способность и погрешность ±0.01% полностью удовлетворят нужды.
- Учтите наличие электромагнитных помех: В условиях промышленных заводов (металлургия, химическая промышленность) galvanic изоляция и цифровые фильтры модуля обеспечат стабильность измерений.
- Проверьте совместимость с PLC: Подтвердите, что модуль совместим с вашей системой PLC (Mark VIe, Control Logix, PlantPAx) для избежания проблем с интеграцией.
- Оцените потребности в питании сенсоров: Если вы используете активные сенсоры (требующие питания 24 В DC), встроенное питание модуля (до 20 мА на канал) устранит необходимость в дополнительных источниках.
Важные примечания
- Монтаж и подключение: IS220YDIAS1A должен монтироваться в закрытом шкафу с достаточной вентиляцией. Подключение сенсоров производите только при отключенном энергоснабжении, строго следуя схеме подключения (обратите внимание на полярность токовых сигналов). Используйте экранированные кабели для уменьшения влияния электромагнитных помех.
- Конфигурирование: Используйте лицензионное программное обеспечение Proficy Machine Edition для настройки типа сигналов на каждом канале, параметров фильтров и калибровки. Выберите тип фильтра в зависимости от скорости процесса (например, медианный фильтр для шумных сигналов).
- Калибровка: Рекомендуется проводить калибровку модуля GE IS220YDIAS1A не реже одного раза в год, а для критических приложений — раз в 6 месяцев. Калибровка выполняется через программное обеспечение или специализированные калибровочные стенды.
- Защита от перегрузок: Модуль защищен от кратковременных перегрузок сигналов, но избегайте длительного превышения максимальных значений (например, ток > 30 мА, напряжение > 15 В), чтобы не повредить АЦП-преобразователи.
- Обслуживание: Регулярно проверяйте состояние соединений и кабелей. В случае неисправностей (например, нет сигнала с канала, высокая погрешность) проверьте подключение сенсора и параметры конфигурации, или обратитесь к авторизованным сервисным центрам GE — самостоятельный ремонт может привести к потере гарантии.
- Срок годности: Срок годности GE IS220YDIAS1A составляет 6 лет от даты производства — планируйте замену или комплексную диагностику после истечения этого периода, особенно для критических процессов.
