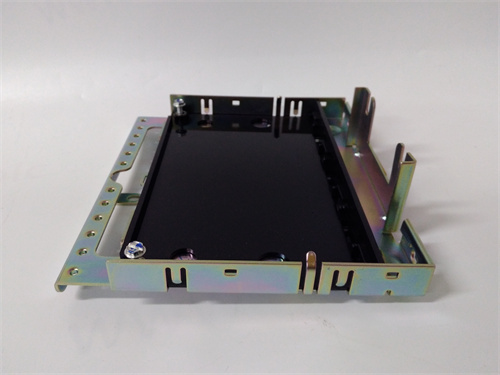

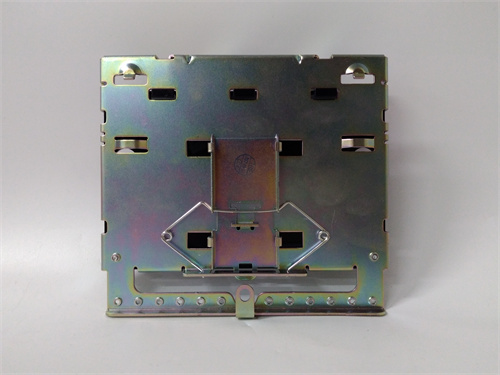

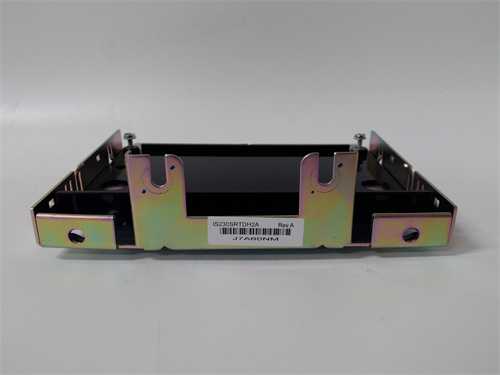

GE IS230SRTDH2A

Описание

Общая характеристика продукта GE IS230SRTDH2A

Технические параметры GE IS230SRTDH2A

• Общие параметры модуля:
  • Тип устройства: Промышленный модуль ввода для датчиков температуры (RTD/термокупли);
  • Совместимые системы: GE Speedtronic Mark VIe, GE Excitation Systems EX2100, шкафы I/O GE IC200CHS044;
  • Конфигурация каналов: 8 независимых каналов ввода (каждый конфигурируется под RTD или термокуплю);
  • Питание: +24 В DC (основное) / ±5 В DC (для аналоговых цепей) — стабильное питание с фильтрацией помех.
• Параметры поддержки датчиков и точности:
  • Поддерживаемые типы RTD: Pt100 (2-, 3-, 4-х проводные), Pt500, Pt1000 (по стандарту IEC 60751);
  • Поддерживаемые типы термокупелей: J, K, T, E, R, S, B (по стандарту ANSI/ASTM E230);
  • Диапазон измерения температуры:
    • Для RTD: -200 °C до +850 °C;
    • Для термокупелей: -270 °C до +1760 °C (в зависимости от типа);
  • Точность измерения: ±0,1 °C (для Pt100 в диапазоне 0–100 °C), ±0,5 °C (для термокупели K в диапазоне 0–1000 °C);
  • Тип компенсации: Автоматическая компенсация паразитных сопротивлений (для 3/4-х проводных RTD) и холодного спая (для термокупелей).
• Параметры связи и интеграции:
  • Интерфейс связи: 1 порт Ethernet (100BASE-TX, Modbus TCP) — для передачи данных в контроллер GE Speedtronic;
  • Время обновления данных: 100 мс (для всех 8 каналов) — достаточная скорость для реального контроля;
  • Протокол передачи: GE SRTP (Speedtronic Real-Time Protocol) + Modbus TCP (для конфигурации).
• Параметры надежности и защиты:
  • Класс надежности: MTBF (Mean Time Between Failures) > 1 600 000 часов (по данным производителя, при температуре 40 °C);
  • Защита EMC: Соответствие EN 61000-6-2/4 (класс 4) — высокая устойчивость к электромагнитным помехам;
  • Защита каналов: Защита от перегрузки (до ±30 В DC) и короткого замыкания на каждом канале;
  • Уровень безопасности: Соответствие IEC 61508 SIL 2 — для безопасно-критических цепей температурного контроля.
• Эксплуатационные и конструктивные параметры:
  • Температурный диапазон работы: -15 °C до +70 °C (широкий диапазон для суровых условий);
  • Влажность: 5%–95% (без конденсации);
  • Степень защиты (IP): IP20 (для монтажа в шкафы GE Speedtronic);
  • Материал корпуса: Пластик UL94 V-0 с армированием стекловолокном (устойчивость к пыли и легким химическим растворам);
  • Размеры: 120 мм (ширина) × 80 мм (высота) × 35 мм (глубина) — стандартный размер для шкафов GE;
  • Тип монтажа: Крепление на DIN-рейку или на шину систем GE Speedtronic.

Преимущества и особенности GE IS230SRTDH2A

1. Гибкая поддержка датчиков и высокая точность: Поддержка 8 каналов для RTD (Pt100/Pt500/Pt1000) и термокупелей (J/K/T/E/R/S/B) делает GE IS230SRTDH2A универсальным — он подходит для измерения температуры в различных диапазонах (от -270 °C до +1760 °C), что критично для объектов с разными зонами контроля (например, холодные резервуары и нагревательные печи в химическом заводе). Точность ±0,1 °C для Pt100 гарантирует минимальные ошибки в измерении.
2. Автоматическая компенсация и защита: Автоматическая компенсация паразитных сопротивлений (для RTD) и холодного спая (для термокупелей) устраняет влияние внешних факторов на точность GE IS230SRTDH2A. Защита от перегрузки и короткого замыкания предотвращает повреждение модуля при неправильном подключении датчика или нештатных режимах.
3. Интеграция с системами GE и диагностика: GE IS230SRTDH2A автоматически распознается контроллерами GE Speedtronic Mark VIe и передает данные о температуре в реальном времени. Встроенные диагностические функции (мониторинг состояния каналов, обнаружение отключения датчика) позволяют операторам быстро локализовать проблемы (например, разрыв провода датчика) и устранить их без остановки процесса.
4. Устойчивость к суровым условиям: Температурный диапазон -15 °C до +70 °C и класс EMC 4 делают GE IS230SRTDH2A подходящим для агрессивных средах — например, в котельных цехах ТЭС (высокая температура и пыль) или на морских платформах (солевой туман), где стандартные модули температуры выходят из строя.
5. Простота конфигурации: Поддержка Modbus TCP позволяет настраивать GE IS230SRTDH2A через ПО GE Proficy Machine Edition — оператор может выбрать тип датчика для каждого канала, настроить границы предупреждений и перегрева без подключения специализированного оборудования.

Примеры применения GE IS230SRTDH2A в различных отраслях

• Энергетика (АТЭС мощностью 2 ГВт): В ТЭС GE IS230SRTDH2A измеряет температуру 8 турбинных подшипников через 4-х проводные датчики Pt100. Модуль передаёт данные о температуре (диапазон 20–120 °C) в контроллер GE Speedtronic Mark VIe — при превышении 110 °C активируется предупреждение, а при 120 °C — команда остановки турбины. Автоматическая компенсация сопротивлений гарантирует точность ±0,1 °C, предотвращая ложные сигналы.
• Химическая промышленность (завод по производству полиэтилена): В заводе GE IS230SRTDH2A контролирует температуру 6 химических реакторов через термокупели типа K (диапазон 0–300 °C). Каждый канал модуля настроен на отдельный реактор — при отклонении температуры от заданной (±5 °C) контроллер корректирует подачу катализатора, а данные о температуре хранятся в системе архивации для последующего анализа.
• Металлургия (завод прокатки стали): В заводе GE IS230SRTDH2A измеряет температуру горячей стали в нагревательной печи через термокупели типа S (диапазон 800–1200 °C). Модуль передаёт данные в контроллер Speedtronic, который регулирует мощность нагрева, поддерживая температуру 1100 °C для оптимальной прокатки. Защита от перегрузки предотвращает повреждение модуля при кратковременном превышении температуры.
• Пищевая промышленность (завод по производству консервов): В заводе GE IS230SRTDH2A контролирует температуру стерилизационных камер через датчики Pt100 (диапазон 80–130 °C). Модуль гарантирует, что температура камеры поддерживается на уровне 121 °C (необходимо для стерилизации), а при отключении датчика отправляет сигнал предупреждения в HMI, предотвращая брак продукции.

Сравнение GE IS230SRTDH2A с конкурирующими продуктами

Рекомендации по выбору и мера предостережения при использовании GE IS230SRTDH2A

Рекомендации по выбору

1. Совместимость с системами GE: Выбирайте GE IS230SRTDH2A если ваша установка работает на контроллерах GE Speedtronic Mark VIe или системах EX2100 — это гарантирует автоматическую интеграцию и поддержку всех функций (компенсация, диагностика).
2. Требования к высокой точности: Для измерения температуры в диапазоне -200 °C до +1760 °C с точностью ±0,1 °C (например, турбинные подшипники, химические реакторы) GE IS230SRTDH2A — оптимальный выбор, так как он сочетает гибкость в выборе датчиков и минимальные ошибки.
3. Суровые эксплуатационные условия: Если модуль будет эксплуатироваться в диапазоне -15 °C до +70 °C или условиях сильных электромагнитных помех (например, котельные цехы), GE IS230SRTDH2A с классом EMC 4 — предпочтительнее модулей с более ограниченными параметрами.

Меры предостережения

1. Правильное подключение датчиков: Убедитесь, что тип датчика (RTD/термокупля) соответствует конфигурации канала GE IS230SRTDH2A — подключение термокупли к каналу, настроенному на RTD, может привести к повреждению модуля или неточным измерениям. Для 3/4-х проводных RTD используйте экранированные кабели для снижения паразитных сопротивлений.
2. Контроль границ температуры: Настройте границы предупреждения и перегрева в ПО GE Proficy — это позволит GE IS230SRTDH2A своевременно сигнализировать о нештатных температурах, предотвращая аварии. Регулярно проверяйте соответствие измеренной температуры фактической (с использованием проверочного датчика).
3. Охлаждение шкафа: Обеспечьте принудительную вентиляцию шкафа при температуре >60 °C — перегрев может снизить точность GE IS230SRTDH2A и увеличить время обновления данных.
4. Регулярная калибровка: Раз в 6 месяцев калибруйте модуль через специализированное оборудование — это поддерживает точность ±0,1 °C и предотвращает дрейф параметров из-за износа компонентов.
