Описание

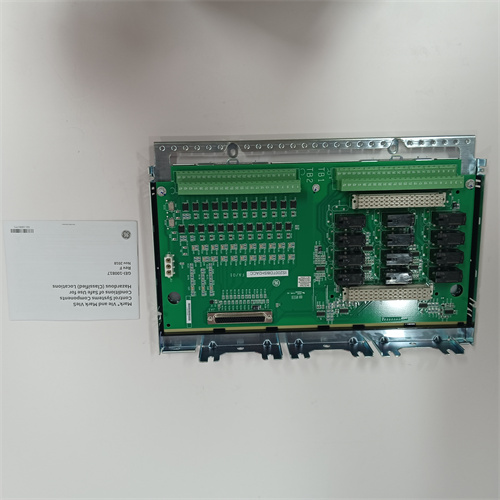

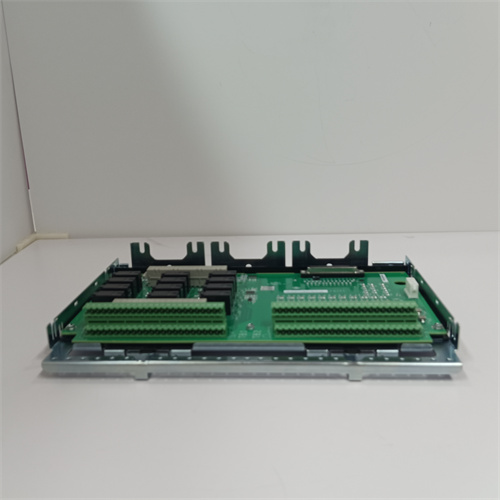

GE IS230TNDTH2A — это промышленный аналоговый входной модуль из линейки систем автоматизации GE Mark VIe, специализированный для точного сбора сигналов от резистивных температурных датчиков (RTD) в критических промышленных процессах. Его основная функция — преобразовать изменение сопротивления RTD (в зависимости от температуры) в цифровые данные с высокой метрологической точностью, передавать их в контроллеры GE (Mark VIe, PACSystems RX3i) и обеспечить диагностику неисправностей для стабильного температурного контроля. Применяется в энергетике (турбины, электрогенераторы), фармацевтике (термокамеры, синтез лекарств) и электронике (производство микрочипов), где высокоточное измерение температуры определяет безопасность оборудования и качество продукции.
Основные функции и ключевые преимущества
Главные достоинства GE IS230TNDTH2A — исключительная точность RTD-измерений, широкая поддержка типов RTD и адаптация к сложным промышленным условиям. Модуль оснащен 8 независимых каналов, оптимизированных для работы с популярными типами резистивных датчиков:
- Pt100 (платина, 100 Ом при 0 °C): Диапазон -200 °C – +850 °C — для универсального использования (подшипники турбин, реакторы);
- Pt1000 (платина, 1000 Ом при 0 °C): Диапазон -200 °C – +850 °C — для измерений на длинных кабелях (меньшая погрешность от сопротивления провода);
- Ni100 (никель, 100 Ом при 0 °C): Диапазон -60 °C – +200 °C — для экономичных решений (теплообменники, системы охлаждения).
Каждый канал поддерживает 4-х проводное подключение RTD — это устраняет погрешность, вызванную сопротивлением кабельных проводов, критически важную для точных измерений (например, в фармацевтике, где допуск температуры составляет ±0.03 °C).
Отличительной чертой GE IS230TNDTH2A является высокая точность: ±0.01% от полного диапазона (FS) для Pt100/Pt1000 и ±0.02% FS для Ni100, с разрешением 24 бит. Это превосходит стандартные модули и делает его подходящим для процессов, где минимальные температурные колебания влияют на результат (например, синтез высококачественных лекарств или производство микрочипов).
GE IS230TNDTH2A оснащен продвинутыми средствами защиты и диагностики:
- Галванризация изоляция 3000 В АС: Между каналами и системной шиной — предотвращает попадание электромагнитных помех от высоковольтных устройств (трансформаторы, электродвигатели) и заземляющих токов;
- Автоматическая компенсация температуры: Встроенный высокоточный термистор корректирует измерения в зависимости от температуры корпуса модуля (-25 °C – +70 °C), устраняя погрешность от тепловых деформаций;
- Детекция неисправностей RTD: Каждый канал проверяет обрыв датчика, короткое замыкание или деградацию резистора, передавая алерт в контроллер с указанием проблемы (например, “Pt100 канала 3 деградирован — сопротивление отклонено на 5%”).
Технические характеристики
| Категория | Подробности |
|---|---|
| Тип модуля | Аналоговый входной модуль для RTD (GE Mark VIe) |
| Количество каналов | 8 независимых каналов для RTD |
| Поддерживаемые RTD | Pt100 (-200 °C – +850 °C), Pt1000 (-200 °C – +850 °C), Ni100 (-60 °C – +200 °C); Подключение: 2-х/3-х/4-х проводное |
| Точность измерения | ±0.01% FS (Pt100/Pt1000); ±0.02% FS (Ni100); Разрешение: 24 бит |
| Изоляция | 3000 В АС (канал-канал, канал-система); Защита от ЭМП по EN 61000-6-3 |
| Протоколы связи | Profinet IRT, Modbus TCP (Ethernet) |
| Защита от неисправностей | Детекция обрыва/замыкания RTD; Мониторинг деградации резистора |
| Степень защиты | IP20 (монтаж в герметичном шкафу управления) |
| Рабочая среда | Температура: -25 °C – +70 °C; Влажность: 5%–95% RH (без конденсации); Высота above sea level: до 3000 м |
| Питание | 24 В DC (±15%); Потребляемая мощность: Максимально 20 Вт |
| Сертификации | CE, UL 508, IEC 61010-1, IEC 61508 (SIL 2), ATEX Zone 2, IECEx |
Типичные сценарии применения
-
Энергетика: Мониторинг подшипников турбины
В 1500 МВт тепловой электростанции GE IS230TNDTH2A собирает данные от 8 Pt100 RTD (4-х проводное подключение) в подшипниках паровой турбины (измерение +20 °C – +120 °C). Модуль передаёт данные с точностью ±0.01% FS в контроллер GE Mark VIe. При превышении температуры подшипника до 110 °C — контроллер активирует алерт и снижает нагрузку на турбин, предотвращая износ металла и разрушение ротора. Диагностика обрыва RTD сигнализирует о проблеме за 2 секунды, позволяя быстро заменить датчик.
-
Фармацевтика: Синтез лекарств
В фармацевтическом заводе GE IS230TNDTH2A управляет сигналами от 6 Pt1000 RTD в реакторах для синтеза антибиотиков (измерение +30 °C – +80 °C). 4-х проводное подключение устраняет погрешность от 10-метровых кабелей, а точность ±0.01% FS гарантирует поддержку температуры с допуском ±0.02 °C — соответствующую требованиям международных фармакопеев. При отклонении температуры на 0.05 °C — контроллер регулирует нагреватель, восстанавливая норму за 5 секунд.
-
Электроника: Производство микрочипов
В заводе по производству микрочипов GE IS230TNDTH2A измеряет температуру в термокамерах для термической обработки кремниевых пластин (Pt100, +200 °C – +600 °C). Точность ±0.01% FS обеспечивает равномерное нагрев пластин, что критично для качества микросхем. Диагностика деградации RTD предупреждает об износном датчике за 2 недели до полного отказа, избежая остановки производственного линия.
Сравнение с конкурентами
| Категория | GE IS230TNDTH2A | Конкурент (например, Siemens SM 331) |
|---|---|---|
| Точность RTD | ±0.01% FS (Pt100/Pt1000) | ±0.1% FS (Pt100) |
| Подключение RTD | 2-х/3-х/4-х проводное (по выбору) | Только 2-х/3-х проводное |
| Поддержка RTD типов | Pt100, Pt1000, Ni100 | Только Pt100 |
| Изоляция | 3000 В АС (повышенная) | 1500 В АС (стандартная) |
| Интеграция с GE системами | Прямая совместимость с Mark VIe/PACSystems | Требует дополнительного драйвера |
Рекомендации по выбору и безопасные практики
Рекомендации по выбору
- Для высокоточных процессов: Выбирайте GE IS230TNDTH2A если нужна температура с допуском <0.05 °C (фармацевтика, электроника) — его точность превосходит стандартные модули.
- Для длинных кабелей: При использовании RTD на расстояниях >5 м — выбирайте Pt1000 и 4-х проводное подключение, чтобы устранить погрешность от сопротивления кабеля.
- Для существующих GE систем: При использовании контроллеров GE Mark VIe/PACSystems RX3i — модуль обеспечивает плавающую интеграцию через Profinet, без дополнительных настроек.
Безопасные практики
- Подключение RTD: Для критических измерений всегда используйте 4-х проводное подключение — это уменьшает погрешность до минимальных значений.
- Регулярная калибровка: Каждые 3 месяца калибруйте модуль с использованием эталонного RTD (класс A) и эталонной термокамеры — поддерживает заявленную точность и соответствие SIL 2.
- Проводка: Используйте медные кабели с сечением ≥0.5 мм² для RTD — медь имеет стабильное сопротивление при температурных колебаниях, снижая дополнительные погрешности.
- Мониторинг алертов: Не игнорируйте сигналы об обрыве или деградации RTD — своевременная замена датчика предотвращает потери контроля над температурой и аварии.
