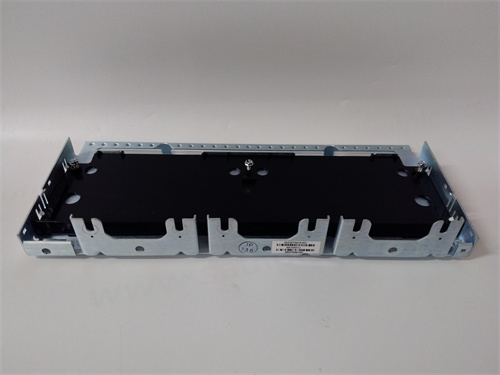

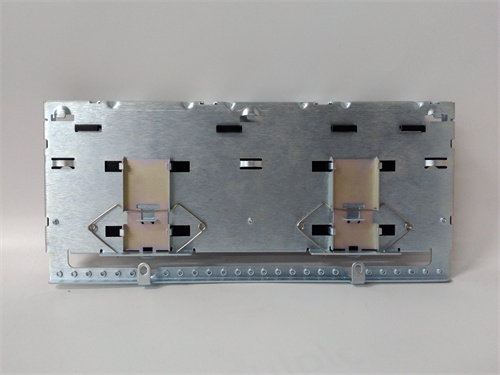

Описание продукта GE IS230TNSVH3A
Параметры продукта GE IS230TNSVH3A
- Производитель: GE (General Electric)
- Серия: IS230 (Industrial Control System — модули для температурного контроля)
- Модель: GE IS230TNSVH3A (модуль управления температурой и сигнальной обработки)
- Тип компонента: Модуль температурного контроля с поддержкой нескольких типов датчиков и высокой точностью
- Каналы и поддерживаемые датчики:
- Количество каналов: 8 независимых (настраиваемые для каждого типа датчика)
- Поддерживаемые типы:
- Термопары: K, J, T, E, R, S, B (диапазон -200 °C до +1800 °C)
- RTD: Pt100, Pt1000 (диапазон -200 °C до +850 °C)
- Термисторы: NTC 10kΩ, PTC (диапазон -55 °C до +150 °C)
- Технические характеристики точности:
- Разрешение АЦП: 24 бита
- Точность измерений: ±0,05% от полного диапазона (в диапазоне 0 °C до +55 °C)
- Линейность: ±0,02% от полного диапазона
- Время преобразования: < 5 мс на канал
- Фильтрация: Дигитальный фильтр низких частот (настраиваемая частота среза 0,1–100 Гц)
- Коммуникационные интерфейсы:
- Ethernet: 2 порта (10/100 Base-T, RJ45) — поддерживают Modbus TCP, IEC 61850 (MMS, GOOSE)
- RS-485: 1 порт — для Modbus RTU (совместимость с легаси-системами)
- Электрические параметры:
- Напряжение питания: 24 В DC ±20% (редундантное, два канала)
- Потребляемая мощность: < 15 Вт
- Изоляция: Галваническая изоляция 5000 В RMS (между каналами, питанием и коммуникацией)
- Оперативные условия:
- Температурный диапазон: -10 °C до +60 °C (оперативный) / -40 °C до +85 °C (хранительный)
- Влажность: 5–95% RH (без конденсации)
- Устойчивость к ЭМП: Согласно IEC 61000-6-2 (индустриальная среда)
- Степень защиты (IP): IP20 (для монтажа в шкафах управления)
- Совместимость:
- DCS/PLC: GE Mark VIe, Siemens PCS 7, ABB AC 800M
- Облачные платформы: GE Predix, Microsoft Azure IoT
- ПО для конфигурации: GE PowerView (версии 5.0 и выше)
Преимущества и особенности GE IS230TNSVH3A
-
Эксклюзивная точность и универсальность каналов:
±0,05% точности и поддержка 8 независимых каналов для разных типов датчиков делают GE IS230TNSVH3A подходящим для многозональных процессов — например, в котле электростанции с 6 зонами нагрева (каждая с отдельным термопаром) или в фармацевтической камере стерилизации с контролем температуры в 4 точках.
-
Защита от помех и высокая надежность:
Галваническая изоляция 5000 В RMS и фильтрация ЭМП гарантируют стабильную работу GE IS230TNSVH3A в суровых условиях — например, вблизи мощных электродвигателей турбин или трансформаторов в электростанциях. Это исключает искажения сигналов и ложные срабатывания защиты.
-
Быстрая коммуникация и интеграция:
Поддержка Modbus TCP и IEC 61850 позволяет GE IS230TNSVH3A передавать данные в режиме реального времени (задержка < 10 мс) в DCS или облачные платформы. Это критически важно для удаленного мониторинга объектов (например, гидроэлектростанции в труднодоступных районах), где операторы нуждаются в актуальной информации о температуре.
-
Комплексная диагностика и защита:
Встроенные алерты на обрыв датчика, перегрев или короткое замыкание позволяют операторам быстро реагировать на аномалии — например, если термопар в сталеплавильной печи обрывается, GE IS230TNSVH3A сразу сигнализирует и блокирует нагрев, предотвращая перегрев печи и повреждение liniрования.
-
Редундантное питание:
Поддержка двух каналов питания (24 В DC) гарантирует бесперебойную работу GE IS230TNSVH3A при сбое одного источника — особенно важно для непрерывных процессов (например, плавка стали, где остановка контроля температуры может привести к браку тонны продукции).
Примеры применения GE IS230TNSVH3A в отраслях
-
Энергетика (паровые котлы электростанций):
В паровых котлах с мощностью 1000 МВт GE IS230TNSVH3A контролирует температуру пара в 8 зонах нагрева. Модуль принимает сигналы от термопар типа S (диапазон 0–1600 °C) и преобразует их в цифровые данные, которые передаются через IEC 61850 в DCS Mark VIe. Если температура в любой зоне превышает 1200 °C, GE IS230TNSVH3A отправляет сигнал на снижение подачи топлива, предотвращая перегрев труб котла и возможный взрыв пара.
-
Металлургия (стальплавильные печи):
В электрических стали плавильных печах GE IS230TNSVH3A управляет температурой расплава стали в 6 зонах. Модуль использует 4 канала для термопар типа B (до 1800 °C) и 2 канала для RTD Pt100 (контроль температуры корпуса печи). Данные передаются через Modbus TCP в контроллер, который регулирует мощность электродов. Высокая точность GE IS230TNSVH3A гарантирует, что температура расплава соответствует стандарту (например, 1538 °C ±2 °C), что улучшает качество стали и снижает количество брака.
-
Фармацевтика (термические камеры стерилизации):
В камерах стерилизации лекарств GE IS230TNSVH3A контролирует температуру в 4 точках для обеспечения равномерного нагрева (требуется стандартом GMP). Модуль использует RTD Pt100 (точность ±0,1 °C) и передаёт данные через Modbus RTU в SCADA. Если температура в любой точке отклоняется от заданного диапазона (например, 121 °C ±0,5 °C), GE IS230TNSVH3A останавливает процесс стерилизации и запоминает событие для аудита — критически важно для соблюдения фармацевтических норм.
Сравнение GE IS230TNSVH3A с конкурентами
| Параметр | GE IS230TNSVH3A | Конкурентный продукт (Siemens S7-1500 TM Count) |
|---|---|---|
| Количество каналов | 8 (настраиваемые для разных датчиков) | 4 (групповая настройка) |
| Точность измерений | ±0,05% от полного диапазона | ±0,1% от полного диапазона |
| Изоляция каналов | 5000 В RMS | 2500 В RMS |
| Поддерживаемые протоколы | Modbus TCP/RTU, IEC 61850 | Profinet, Modbus TCP (IEC 61850 — опц.) |
| Температурный диапазон | -10 °C до +60 °C | 0 °C до +55 °C |
| Редундантное питание | Да (2 канала 24 В DC) | Нет |
| Стоимость | Средняя (по функциональности) | Более высокая |
Рекомендации по выбору GE IS230TNSVH3A
- Выбирайте GE IS230TNSVH3A, если вам нужно контролировать температуру в критических процессах с требованием к высокой точности (±0,05%) и многозональности (5–8 каналов) — идеально для энергетики, металлургии или фармацевтики.
- Для объектов с высокими уровнями ЭМП (например, электростанции, металлургические заводы) GE IS230TNSVH3A предпочтительнее благодаря изоляции 5000 В RMS — это гарантирует стабильность сигналов и отсутствие ложных срабатываний.
- Если ваша система использует протокол IEC 61850 (цифровые энергетические объекты) или требует интеграции в облачные платформы, GE IS230TNSVH3A обеспечит полную совместимость — не потребуется дополнительные адаптеры.
- Перед покупкой уточните по ссылке тип нужных датчиков (термопары, RTD) и количество каналов, а также наличие опциональных функций (например, модули расширения каналов) — это поможет адаптировать GE IS230TNSVH3A к конкретным требованиям процесса.
Меры предосторожности при использовании GE IS230TNSVH3A
- При монтаже GE IS230TNSVH3A отключите все источники питания и сигналы — неправильное подключение термопар или RTD может привести к короткому замыканию и повреждению АЦП модуля. Используйте цветовую маркировку кабелей для каждого канала.
- Регулярно калибруйте модуль с использованием эталонных температурных источников (например, эталонной термопары) — калибровка должна проводиться раз в год (или раз в 6 месяцев в агрессивных средах). Неправильная калибровка приведет к неточности измерений и ошибкам в работе системы.
- Убедитесь, что кабели к датчикам экранированы и правильно заземлены — это снизит влияние ЭМП на сигналы и гарантирует стабильную работу GE IS230TNSVH3A. Избегайте прокладывания сигнальных кабелей параллельно силовым кабелям.
- При обновлении прошивки модуля через ПО GE PowerView не отключайте питание — прерывание процесса может привести к повреждению GE IS230TNSVH3A. Используйте только официальные прошивки с сайта GE и следуйте инструкциям.
