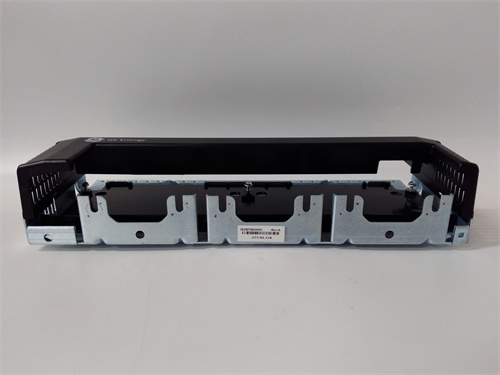

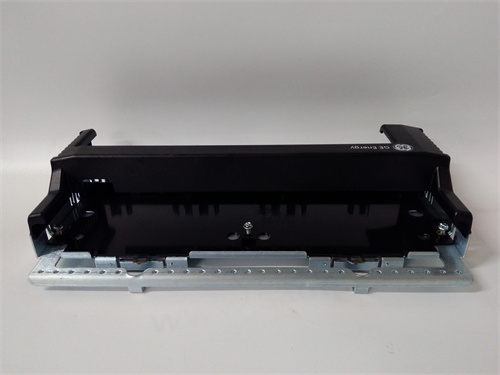

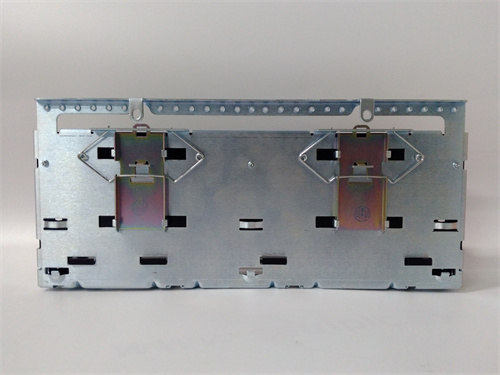

GE IS230TTURH1C

Описание

Общая характеристика продукта GE IS230TTURH1C

Технические параметры GE IS230TTURH1C

• Общие параметры модуля:
  • Тип устройства: Промышленный модуль турбинного контроля (регуляция скорости + защита ротора);
  • Совместимые системы: GE Speedtronic Mark VIe, GE Excitation Systems EX2100, турбинные агрегаты GE 7FA/9FA (газовые), GE D11 (паровые);
  • Основные функции: Регуляция скорости ротора, синхронизация с сетью, защита от перегрева/передачи, мониторинг вибраций;
  • Питание: +24 В DC (основное) / ±15 В DC (для аналоговых цепей) — дуплексное питание для избыточности.
• Параметры регулировки и синхронизации:
  • Диапазон регулировки скорости: 0–120% от номинальной скорости турбины (например, 0–3600 об/мин для 50 Гц);
  • Точность регулировки скорости: ±0,01% (при стабильной нагрузке);
  • Параметры синхронизации с сетью: Частота 50/60 Гц (настраиваемая), точность синхронизации ±0,005 Гц;
  • Поддерживаемые датчики: 2 энкодера ротора (RS-422, до 1 МГц), 4 вибрационные датчика (4–20 мА), 2 температурных датчика ротора (RTD Pt100);
  • Время реакции на сигналы: <100 мкс (для защитных функций).
• Параметры защиты и надежности:
  • Защитные функции:
    • Защита от превышения скорости ( overspeed trip): Активация при >110% номинальной скорости;
    • Защита от перегрева ротора: Отключение при температуре >150 °C (по сигналу RTD);
    • Защита от превышения вибраций: Предупреждение при >5 мм/с, отключение при >8 мм/с;
    • Защита от потери синхронизации: Отключение турбины от сети при расхождении частоты >0,5 Гц;
  • Класс надежности: MTBF (Mean Time Between Failures) > 2 200 000 часов (по данным производителя, при 40 °C);
  • Уровень безопасности: Соответствие IEC 61508 SIL 3 — для безопасно-критических цепей турбинного контроля;
  • Защита EMC: Соответствие EN 61000-6-2/4 (класс 4+) — высокая устойчивость к электромагнитным помехам.
• Эксплуатационные и конструктивные параметры:
  • Температурный диапазон работы: -25 °C до +75 °C (широкий диапазон для суровых условий);
  • Влажность: 5%–95% (без конденсации);
  • Степень защиты (IP): IP20 (для монтажа в шкафы GE Speedtronic);
  • Материал корпуса: Алюминиевый каркас с антикоррозийным покрытием (механическая прочность + устойчивость к пыли);
  • Размеры: 200 мм × 160 мм × 85 мм (стандартный размер для шкафов турбинного контроля);
  • Тип монтажа: Крепление на шину GE Speedtronic или DIN-рейку.

Преимущества и особенности GE IS230TTURH1C

1. Высокая точность регулировки и синхронизации: Точность скорости ±0,01% и синхронизации ±0,005 Гц делает GE IS230TTURH1C идеальным для турбин ТЭС — он гарантирует стабильную подачу электроэнергии в сеть и предотвращает перегрузку сетевых параметров. Например, при изменении нагрузки на сеть модуль мгновенно корректирует скорость ротора, поддерживая частоту 50/60 Гц.
2. Комплексная защита турбины: Поддержка SIL 3 и множество защитных функций (от перескорости, перегрева, вибраций) обеспечивают высокий уровень безопасности GE IS230TTURH1C. При обнаружении аварийного режима (например, скорость >110%) модуль активирует защиту за <100 мкс, предотвращая разрушение ротора и дорогостоящий ремонт.
3. Интеграция с системами GE и диагностика: GE IS230TTURH1C автоматически распознается контроллерами GE Speedtronic Mark VIe и передает данные о параметрах турбины (скорость, температура, вибрации) в реальном времени. Встроенные диагностические инструменты (логирование ошибок, мониторинг состояния датчиков) позволяют инженерам быстро локализовать проблемы с турбиной или модулем, сокращая время простоя.
4. Устойчивость к суровым условиям: Температурный диапазон -25 °C до +75 °C и алюминиевый каркас делают GE IS230TTURH1C подходящим для работы в агрессивных средах — например, в котельных цехах ТЭС (высокая температура, пыль) или на северных гидроэлектростанциях (низкие зимние температуры), где стандартные модули контроля выходят из строя.
5. Поддержка различных типов турбин: Универсальность GE IS230TTURH1C позволяет использовать его с паровыми, газовыми и гидротурбинами — достаточно настроить параметры через ПО GE Proficy Machine Edition, без замены модуля. Это снижает затраты на запчасти и обучение персонала.

Примеры применения GE IS230TTURH1C в различных отраслях

• Энергетика (АТЭС мощностью 2,5 ГВт): В ТЭС GE IS230TTURH1C управляет паровой турбиной GE D11 (мощность 300 МВт). Модуль регулирует скорость ротора (3000 об/мин) с точностью ±0,3 об/мин, синхронизирует турбину с сетью 50 Гц и мониторит температуру ротора через RTD Pt100. При превышении температуры >150 °C или вибраций >8 мм/с GE IS230TTURH1C активирует защиту, останавливая турбину и предотвращая повреждение.
• Тяжелая промышленность (завод с газовой турбиной): В заводе GE IS230TTURH1C контролирует газовую турбину GE 7FA (мощность 150 МВт), используемую для электроснабжения производственных цехов. Модуль регулирует скорость ротора в зависимости от нагрузки (от 2000 до 3000 об/мин) и защищает от перескорости (>3300 об/мин). Данные о работе турбины передаются в контроллер Speedtronic Mark VIe для архивации и анализа.
• Гидроэнергетика (гидроэлектростанция): На гидроэлектростанции GE IS230TTURH1C управляет гидротурбиной (мощность 50 МВт). Модуль регулирует скорость ротора (1000 об/мин) через сигналы от энкодера, а также мониторит уровень воды в водохранилище через аналоговые датчики. При снижении уровня воды ниже нормы GE IS230TTURH1C снижает нагрузку турбины, предотвращая сухой ход.
• Нефтегазовая отрасль (морская платформа): На морской нефтегазовой платформе GE IS230TTURH1C контролирует газовую турбину, приводящую компрессор для транспортировки газа. Модуль устойчив к солевому туману и перепадам температуры (-20 °C до +70 °C), обеспечивает стабильную работу турбины в круглосуточном режиме и защищает от перегрузки при изменении давления газа.

Сравнение GE IS230TTURH1C с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании GE IS230TTURH1C

Рекомендации по выбору

1. Совместимость с системами GE: Выбирайте GE IS230TTURH1C если ваша установка работает на контроллерах GE Speedtronic Mark VIe или турбинах GE (7FA/9FA, D11) — это гарантирует автоматическую интеграцию и поддержку всех функций турбинного контроля.
2. Безопасно-критические турбинные агрегаты: Для турбин ТЭС, газовых турбин с мощностью >100 МВт или гидрогенераторов GE IS230TTURH1C — оптимальный выбор, так как он сочетает SIL 3 и комплексную защиту, предотвращая аварийные остановки.
3. Суровые эксплуатационные условия: Если турбина работает в диапазоне -25 °C до +75 °C (например, северные ТЭС, морские платформы), GE IS230TTURH1C с устойчивостью к агрессивным средам — предпочтительнее модулей с более ограниченными параметрами.

Меры предостережения

1. Регулярная калибровка: Раз в 3 месяца калибруйте датчики (энкодеры, RTD) и регулировочные петли GE IS230TTURH1C через ПО GE Proficy — это поддерживает точность скорости ±0,01% и предотвращает дрейф параметров.
2. Контроль защитных функций: Ежедневно проверяйте работоспособность защитных функций (перескорость, перегрев) через HMI Speedtronic — имитируйте аварийные режимы (например, превышение скорости) и убедитесь, что GE IS230TTURH1C активирует защиту за <100 мкс.
3. Охлаждение шкафа: Обеспечьте жидкостное охлаждение шкафа при температуре >65 °C — перегрев может снизить срок службы электроники GE IS230TTURH1C и увеличить время реакции на аварийные сигналы.
4. Бэкап конфигурации: Раз в месяц создавайте резервную копию конфигурации GE IS230TTURH1C (параметры регулировки, границы защиты) и сохраняйте на внешнем носителе — при сбое памяти это позволит быстро восстановить работу турбины.
