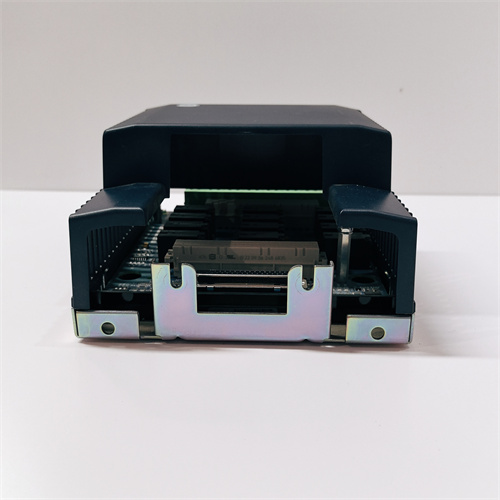

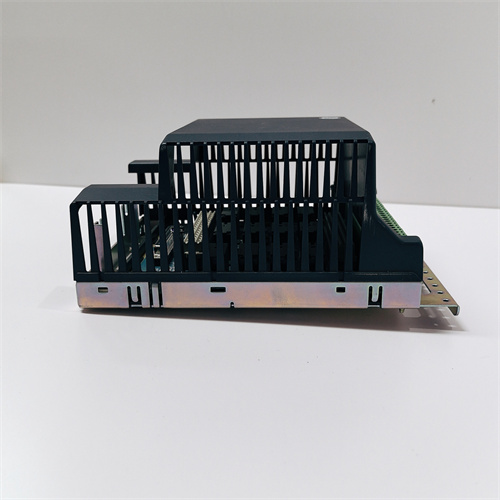

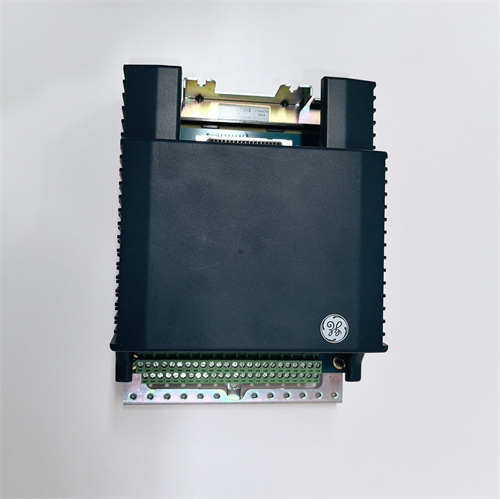

GE IS410TBAIS1C

Описание

Общая характеристика продукта GE IS410TBAIS1C

Технические параметры GE IS410TBAIS1C

• Общие параметры модуля:
  • Тип устройства: Промышленный модуль аналогового ввода для измерения токов (с использованием токовых трансформаторов);
  • Совместимые системы: GE Mark VIe Control System, GE Speedtronic EX2100, защитные реле GE Multilin 850;
  • Количество каналов: 8 независимых входных каналов (для измерения токов в разных цепях);
  • Питание: DC 24 В (от внешнего источника, совместим с GE IS400JPDMG1A).
• Параметры измерения токов:
  • Тип входных сигналов: Сигналы от токовых трансформаторов (вторичный ток);
  • Диапазон измерения: 0–5 А, 0–1 А (вторичный ток трансформатора) — настраиваемый для каждого канала;
  • Преобразование в аналоговый сигнал: 4–20 мА или 0–10 В DC (выходной сигнал для контроллера);
  • Точность измерения: ±0,1% от полного диапазона (например, для 0–5 А — ±0,005 А);
  • Разрешение: 16 бит (65536 значений) — высокая детализация малых изменений тока.
• Параметры защиты и надежности:
  • Класс надежности: MTBF (Mean Time Between Failures) > 2 600 000 часов (по данным производителя, при 40 °C);
  • Защитные функции:
    • Защита от перегрузки токов: Ограничение входного тока до 10 А (вторичный) с сигнализацией в контроллер;
    • Защита от короткого замыкания: Отключение канала при коротке, восстановление после устранения неисправности;
    • Электрическая изоляция: 3000 В RMS между каналами и землей — защита от кросс-интерференций;
    • Защита EMC: Соответствие EN 61000-6-2/4 (класс 4+) — устойчивость к электромагнитным помехам;
  • Уровень безопасности: Соответствие IEC 61508 SIL 2 — для безопасно-критических цепей.
• Эксплуатационные и конструктивные параметры:
  • Температурный диапазон работы: -25 °C до +70 °C (широкий диапазон для суровых условий);
  • Влажность: 5%–95% (без конденсации);
  • Степень защиты (IP): IP20 (для монтажа в шкафы GE Mark VIe);
  • Материал корпуса: Алюминиевый каркас с антикоррозийным покрытием (механическая прочность + эффективный теплоотвод);
  • Размеры: 140 мм (ширина) × 180 мм (высота) × 55 мм (глубина) — компактный дизайн для шкафов с ограниченным пространством;
  • Тип монтажа: Крепление на DIN-рейку или на шину систем GE Mark VIe.

Преимущества и особенности GE IS410TBAIS1C

1. Высокая точность измерения токов: Точность ±0,1% и 16-битное разрешение делают GE IS410TBAIS1C идеальным для систем, где требуется контроль малых изменений тока — например, в электродвигателях с регулируемой скоростью (прокатные станки), где отклонение на 0,01 А может свидетельствовать о начале износа подшипников.
2. Профессиональная защита и изоляция: Электрическая изоляция 3000 В RMS и класс EMC 4+ защищают GE IS410TBAIS1C от сильных электромагнитных помех и кросс-интерференций — критично для работы вблизи трансформаторов или высоковольтных линий (например, в электросетевых подстанциях). Защита от перегрузки токов предотвращает повреждение модуля при кратковременных всплесках тока (например, при запуске двигателей).
3. Гибкость конфигурации: Возможность настройки каждого канала под диапазон 0–5 А или 0–1 А (вторичный ток) и выбор выходного сигнала 4–20 мА/0–10 В делает GE IS410TBAIS1C универсальным — он подходит для подключения разных типов токовых трансформаторов, используемых в энергетике и металлургии.
4. Интеграция с системами GE и диагностика: GE IS410TBAIS1C автоматически синхронизируется с контроллерами GE Mark VIe — данные о токах, состоянии каналов и ошибках передаются в HMI GE Proficy в реальном времени. Светодиодная индикация каждого канала (зеленый — норм, красный — ошибка) позволяет операторам быстро локализовать проблему (например, сбои в токовом трансформаторе), сокращая время простоя.
5. Устойчивость к суровым условиям: Температурный диапазон -25 °C до +70 °C и алюминиевый корпус делают GE IS410TBAIS1C подходящим для работы в агрессивных средах — например, на северных подстанциях (зимняя температура -20 °C) или в котельных цехах (летняя температура +65 °C), где стандартные модули выходят из строя.

Примеры применения GE IS410TBAIS1C в различных отраслях

• Энергетика (АТЭС мощностью 2 ГВт): В ТЭС GE IS410TBAIS1C измеряет ток в 8 цепях питания электродвигателей насосов циркуляции через токовые трансформаторы (вторичный ток 0–5 А). Модуль преобразует сигналы в 4–20 мА и передает их в контроллер GE Mark VIe. При превышении тока >4,5 А (90% от номинала) модуль отправляет предупреждение, а при >5 А — сигнал на остановку двигателя, предотвращая перегрев.
• Металлургия (завод прокатки стали): В заводе GE IS410TBAIS1C контролирует ток в 8 приводах прокатных валков (вторичный ток трансформаторов 0–1 А). Высокое разрешение модуля позволяет отслеживать малые колебания тока (до 0,001 А), что свидетельствует о перегрузке валков или неисправности подшипников. Данные передаются в систему диагностики, что позволяет выполнять ремонт до поломки.
• Нефтегазовая отрасль (компрессорная станция): На станции GE IS410TBAIS1C измеряет ток в цепях электродвигателей компрессоров (вторичный ток 0–5 А) и преобразует сигналы в 0–10 В для контроллера. Защита EMC 4+ исключает искажения сигналов от высоковольтных линий, а изоляция 3000 В RMS защищает модуль от разрядов статики при обслуживании в условиях сухого климата.
• Электротехническая промышленность (завод электрооборудования): В заводе GE IS410TBAIS1C используется для тестирования токовых трансформаторов — 8 каналов измеряют вторичный ток при разных нагрузках, а точность ±0,1% гарантирует соответствие продукции международным стандартам. Устойчивость к температуре -25 °C до +70 °C позволяет проводить тесты в климатических камерах.

Сравнение GE IS410TBAIS1C с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании GE IS410TBAIS1C

Рекомендации по выбору

1. Совместимость с системами GE: Выбирайте GE IS410TBAIS1C если ваша установка работает на контроллерах GE Mark VIe, защитных реле GE Multilin 850 или системах Speedtronic EX2100 — это гарантирует автоматическую интеграцию и поддержку всех функций (изоляция, защита).
2. Требования к точности и защите: Для систем с критическими требованиями к контролю токов (прокатные станки, электродвигатели высокой мощности) или сильными электромагнитными помехами (подстанции) GE IS410TBAIS1C — оптимальный выбор, благодаря ±0,1% точности и изоляции 3000 В RMS.
3. Суровые эксплуатационные условия: Если модуль будет эксплуатироваться в диапазоне -25 °C до +70 °C (северные регионы, промышленные цехи с перепадами температуры), GE IS410TBAIS1C с широким температурным диапазоном — предпочтительнее модулей с более ограниченными параметрами.

Меры предостережения

1. Правильная настройка диапазонов: Убедитесь, что диапазон вторичного тока токового трансформатора соответствует настроенному каналу GE IS410TBAIS1C — подключение 0–5 А к каналу, настроенному на 0–1 А, приведёт к искажениям или повреждению. Используйте ПО GE Proficy для калибровки.
2. Контроль кабелей и соединений: Используйте только экранированные кабели для подключения токовых трансформаторов к GE IS410TBAIS1C — это снижает влияние электромагнитных помех. РегULARно проверяйте крепление разъемов, чтобы избежать контактных потерь и искажений сигналов.
3. Охлаждение и монтаж: Обеспечьте зазор не менее 25 мм между GE IS410TBAIS1C и соседними устройствами для эффективного теплоотвода — при температуре >65 °C активируйте принудительную вентиляцию шкафа, чтобы сохранить точность измерения.
4. Диагностика защитных функций: Раз в месяц проверяйте работоспособность защиты от перегрузки — имитируйте входной ток >10 А (вторичный) и убедитесь, что модуль отправляет сигнал в контроллер и отключает канал. Это гарантирует своевременную реакцию при аварийных ситуациях.
