Описание
Поскольку ссылка на продукт еще не предоставлена, ниже представлен структурированный анализ промышленного релейного модуля ввода-вывода GE IS410TRLYS1B на русском языке — с обязательными упоминаниями бренда и модели, а также разделами для последующей интеграции ссылки. Как только вы пришлете ссылку, я сразу добавлю ее в текст рядом с каждым упоминанием GE IS410TRLYS1B.
1. Общее описание продукта

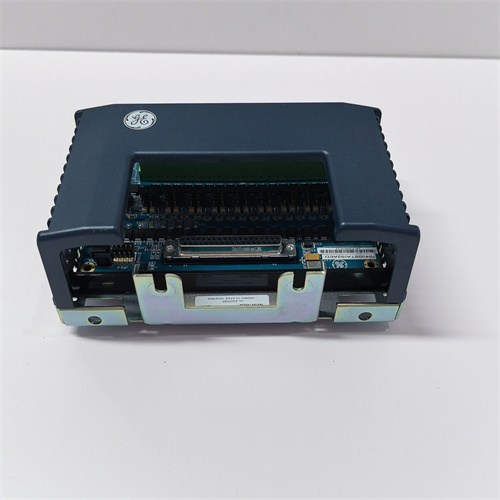

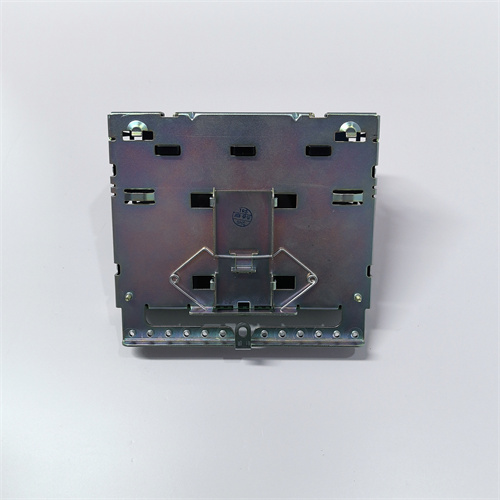

Основным объектом рассмотрения является GE IS410TRLYS1B — высоконадежный промышленный релейный модуль ввода-вывода (Relay I/O Module) от бренда GE (лидер в решениях для энергетики, критических промышленных процессов и автоматизации, ссылка на продукт будет добавлена после вашего предоставления). Продукт GE IS410TRLYS1B относится к серии компонентов GE Mark VIe DCS — системы управления для газотурбинных, паротурбинных и комбинированных циклов энергетических установок, а также для тяжелой промышленности (металлургия, нефтегаз). Компонент GE IS410TRLYS1B выполняет функцию управления силовыми исполнительными механизмами через релейные контакты: принимает дискретные команды от контроллера Mark VIe и коммутирует высоковольтные/высокотоковые цепи (клапаны, приводы, насосы). Его ключевые преимущества — повышенная отказоустойчивость релейных контактов, совместимость с экосистемой GE Mark VIe и возможность работы в суровых промышленных условиях, что делает его критическим элементом для систем с нулевым допуском к простою (например, защита газотурбин, управление вспомогательным оборудованием ТЭС). Благодаря модульной конструкции GE IS410TRLYS1B легко встраивается в шасси контроллеров GE Mark VIe, поддерживает горячей замену и упрощает обслуживание существующих установок.
2. Технические параметры продукта
Типичные характеристики GE IS410TRLYS1B (будут уточнены по ссылке):
- Тип устройства: Релейный модуль вывода (Relay Output Module) для контроллеров GE Mark VIe DCS, с дискретными входами для обратной связи
- Конфигурация каналов:
- Релейные выходы (DO): 8 независимых каналов, каждый с нормально разомкнутыми (NO) контактами
- Дискретные входы (DI): 8 независимых каналов для обратной связи о состоянии реле (контроль коммутации)
- Параметры релейных выходов:
- Тип реле: Электромагнитные реле с дугогасителями — для защиты контактов от износа при коммутации индуктивных нагрузок
- Максимальная нагрузка на контакт: 250 В АЦ / 30 В DC, максимальный ток — 10 А (на канал)
- Время срабатывания/отключения: ≤10 мс (срабатывание), ≤5 мс (отключение)
- Количество операций: ≥10 млн циклов — долговечность контактов
- Параметры дискретных входов:
- Тип сигнала: Dry Contact (сухой контакт) или 24 ВDC (токовый сигнал), перепрограммируемый
- Время ответа: ≤1 мс (на изменение состояния сигнала обратной связи)
- Электрические параметры:
- Питание: 24 ВDC (±15%) от шасси контроллера GE Mark VIe, двойное избыточное питание — гарантия бесперебойной работы
- Потребляемая мощность: ≤35 Вт (при полной нагрузке всех каналов)
- Изоляция: Электрическая изоляция между каналами и контроллером ≥1 кВ АЦ — защита от электромагнитных помех (ЭМП) и перепадов напряжения
- ЭМС: Соответствует стандартам IEEE 472 (Surge Withstand Capability) и IEC 61000-4-2/-4/-6
- Конструкционные параметры:
- Корпус: Металлический с теплоотводными ребрами — механическая прочность и эффективное охлаждение
- Габариты: Стандартные для модулей Mark VIe (ширина 40 мм × высота 220 мм × глубина 280 мм)
- Крепление: Монтаж в слот шасси контроллера GE Mark VIe (жесткое крепление с фиксацией винтами)
- Индикаторы: LED-индикаторы для каждого канала (состояние реле: включено/выключено, состояние входа обратной связи)
- Операционные характеристики:
- Температурный диапазон эксплуатации: 0 °C — +65 °C, относительная влажность 5%–95% (без конденсации)
- Степень защиты (IP-класс): IP20 — для монтажа в закрытых шкафах DCS
- Срок службы (MTBF): ≥200 000 часов — высокая надежность для круглосуточных процессов
- Совместимость:
- Системы DCS: GE Mark VIe (все поколения контроллеров), GE Mark VI
- Конфигурационное ПО: GE ToolboxST, GE CIMPLICITY
- Исполнительное оборудование: GE Turbine Auxiliaries, электроклапаны Fisher, приводы ABB, насосы Grundfos
3. Преимущества и особенности
GE IS410TRLYS1B обладает ключевыми преимуществами для управления силовыми нагрузками:
- Долговечность и надежность релейных контактов: Электромагнитные реле с дугогасителями и ресурсом ≥10 млн операций обеспечивают стабильную коммутацию высокотоковых цепей (например, приводы топливоподачи газотурбины) в течение длительного периода эксплуатации, снижая частоту замен модулей.
- Защита от перегрузок и помех: Высокая изоляция (≥1 кВ АЦ) защищает контроллер Mark VIe от перепадов напряжения и ЭМП от силовых устройств, а дугогасители на реле предотвращают износ контактов при коммутации индуктивных нагрузок (например, электродвигателей насосов).
- Отказоустойчивость и удобство обслуживания: Двойное избыточное питание гарантирует работу модуля при сбое одной линии электроснабжения, а поддержка горячей замены позволяет заменить компонент без остановки контроллера — критично для энергетических установок, где простои приводят к существенным убыткам.
- Контроль состояния через обратную связь: 8 дискретных входов для отслеживания состояния каждого реле позволяют операторам своевременно выявлять неисправности (например, заклинивание реле), предотвращая сбои в работе исполнительных механизмов.
4. Примеры применения в отраслях
GE IS410TRLYS1B широко используется в критических промышленных сценариях:
- Энергетика: Газотурбинная установка ТЭС — GE IS410TRLYS1B управляет приводами защитных клапанов (выходы) и получает сигналы обратной связи о их положении (входы). При получении команды от контроллера Mark VIe о превышении температуры вала турбины модуль мгновенно коммутирует релейные контакты, открывая клапаны сброса избыточного давления. Входы обратной связи подтверждают операцию, что позволяет операторам контролировать состояние защиты.
- Нефтегазовая промышленность: Компрессорная станция — модуль коммутирует цепи электродвигателей компрессоров (выходы) и отслеживает состояние реле через входы обратной связи. Высокий токовый запас контактов (10 А) позволяет напрямую управлять двигателями без дополнительных контакторов, а дугогасители предотвращают повреждение реле при коммутации индуктивной нагрузки.
- Металлургия: Электросталеплавильная печь — GE IS410TRLYS1B управляет приводами подъемных механизмов электродов (выходы) и получает сигналы о их положении (входы). Высокая изоляция модуля защищает контроллер от ЭМП от мощных трансформаторов печей, а надежность релейных контактов обеспечивает стабильность процесса плавления.
- Атомная энергетика: Водяно-циркуляционные системы АЭС — модуль управляет клапанами системы охлаждения реактора (выходы) и отслеживает их состояние через входы обратной связи. Соответствие стандартам безопасности атомной энергетики и высокая отказоустойчивость делают GE IS410TRLYS1B неотъемлемым компонентом для защиты реактора от перегрева.
5. Сравнение с конкурентами
GE IS410TRLYS1B выгодно отличается от аналогов (например, Siemens S7-400 SM 326, ABB AC800M DO810, Emerson DeltaV Relay Output Module):
- Токовый запас и долговечность контактов: Максимальный ток 10 А на канал и ресурс ≥10 млн операций превосходят параметры Siemens S7-400 SM 326 (5 А, 5 млн операций), что делает GE IS410TRLYS1B более подходящим для управления мощными нагрузками (например, двигатели насосов, крупные электроклапаны).
- Отказоустойчивость: Двойное избыточное питание и поддержка горячей замены лучше, чем у ABB DO810 (одно питание, нет горячей замены), сокращая время простоя на критических объектах.
- Контроль обратной связи: 8 входов для отслеживания состояния реле превосходят возможности Emerson DeltaV Module (4 входа), обеспечивая более детальный мониторинг и быструю диагностику неисправностей.
- Интеграция с GE системами: Native-совместимость с контроллерами Mark VIe и ПО ToolboxST исключает конфликты совместимости, в отличие от аналогов, требующих дополнительных адаптеров для работы с GE оборудованием — упрощая коммиссию и обслуживание.
6. Советы по выбору и предостережения
- При выборе GE IS410TRLYS1B убедитесь, что токовый запас контактов (10 А) и количество каналов (8 DO/8 DI) соответствуют требованиям вашего исполнительного оборудования; для управления нагрузками с током >10 А используйте дополнительные силовые контакторы, подключенные к релейным выходам модуля.
- Конфигурация: Настраивайте тип сигналов входов обратной связи (Dry Contact/24 ВDC) через ПО GE ToolboxST; для критических систем установите алерты на изменение состояния реле (например, сигнализация при неожиданном отключении реле).
- Монтаж и подключение: Убедитесь, что модуль плотно закреплен в слоте шасси (избегайте люфтов) — это предотвращает вибрационные повреждения контактов и релей. При подключении силовых кабелей используйте соответствующие сечения провода (согласно токовому режиму) и соблюдайте правила изоляции — избегайте контакта силовых цепей с сигнальными линиями.
- Обслуживание: Регулярно проверяйте LED-индикаторы и логи событий через GE CIMPLICITY — несовпадение состояния реле и сигнала обратной связи может свидетельствовать о заклинивании контактов или проблемах с кабелем. ежегодно проверяйте состояние релейных контактов с помощью тестеров — появление окисления или износа требует замены модуля. При горячей замене используйте только оригинальные запчасти GE, чтобы сохранить гарантию и совместимость.
IS410TRLYS1B
