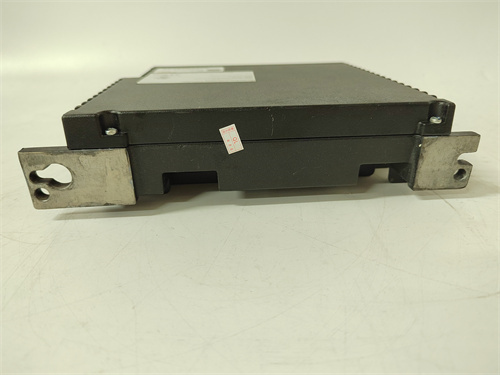

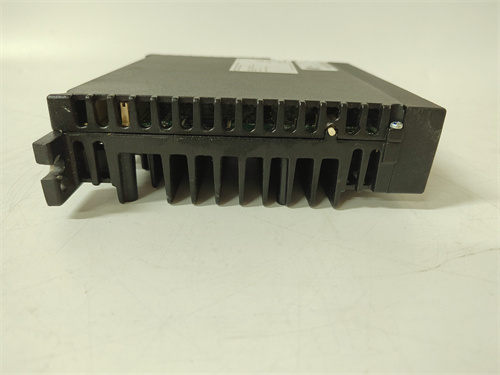

Описание продукта GE IS415UCVHH1A
Параметры продукта GE IS415UCVHH1A
- Производитель: GE (General Electric, через бренд GE Power Systems — семейство Mark VIe)
- Серия: IS415 (Модули интерфейса для Mark VIe)
- Модель: GE IS415UCVHH1A (Модуль интерфейса коммуникации Mark VIe)
- Тип компонента: Модуль интерфейса для связи между контроллерами Mark VIe и периферийным оборудованием
- Технические характеристики коммуникации:
- Протоколы: Ethernet (10/100 Мбит/с), Modbus TCP, IEC 61850, GE 专用 Fiber Optic Protocol
- Скорость передачи: До 100 Мбит/с (Ethernet), до 50 Мбит/с (Fiber Optic)
- Латенция передачи данных: < 2 мс
- Режим избыточности: Поддержка 2-х резервных каналов (автоматическое переключение)
- Интерфейсы и подключения:

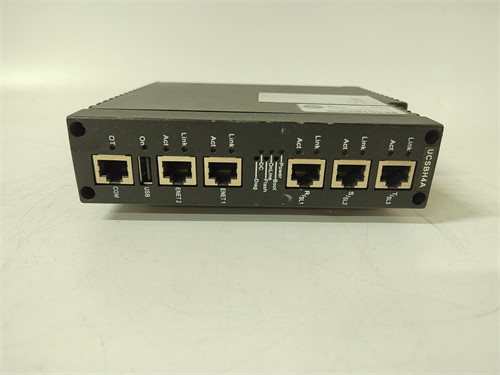

- Подключение к Mark VIe: 2 Ethernet-разъема (RJ45), 1 Fiber Optic-разъем (SC)
- Подключение к периферии: 4 цифровых входа (DI, 24 В DC), 2 цифровых выхода (DO, 24 В DC, 1 А/канал), 1 RS-485 порт (Modbus RTU)
- Эксплуатационные параметры:
- Питание: 24 В DC ±15% (от шасси Mark VIe), максимальное потребление 1,2 А
- Изоляция: Галваническая, 2500 В RMS (Mark VIe ↔ периферия, DI/DO ↔ шасси)
- Степень защиты (IP): IP20 (для монтажа в шасси Mark VIe)
- Температурный диапазон: -30 °C до +70 °C (оперативный) / -40 °C до +85 °C (хранительный)
- Влажность: 5–95% RH (без конденсации, по IEC 60068-2-3)
- Сертификации:
- UL 508 (промышленное оборудование управления), IEC 61850 (стандарт для энергетики), CE Mark, ATEX (для опасных зон, опционально)
Преимущества и особенности GE IS415UCVHH1A
-
Высокоскоростная и надежная коммуникация:
Скорость передачи до 100 Мбит/с и латенция < 2 мс обеспечивают синхронную передачу критических параметров турбины, а режим избыточных каналов гарантирует непрерывную работу системы при сбое связи — GE IS415UCVHH1A становится ключевым элементом для безопасной эксплуатации энергетических установок.
-
Защита контроллеров Mark VIe:
Галваническая изоляция 2500 В RMS и EMC-фильтры класса C3 предотвращают повреждение контроллеров Mark VIe при неисправностях в периферийном оборудовании, снижая риск дорогой ремонта и длительных простоев.
-
Гибкая интеграция с оборудованием:
Поддержка открытых протоколов (Modbus TCP, IEC 61850) и совместимость с оборудованием GE (IS215, ESP10B) делают GE IS415UCVHH1A универсальным — он легко интегрируется в существующие системы Mark VIe, а также позволяет подключать стороннее оборудование (например, сенсоры Emerson, частотные преобразователи Siemens).
-
Устойчивость к суровым условиям:
Работа в диапазоне -30 °C до +70 °C и устойчивость к вибрациям (по IEC 60068-2-6) позволяют эксплуатировать GE IS415UCVHH1A в турбинных зонах, где часто присутствуют перепады температуры, вибрации и электромагнитные помехы — не требуется дополнительные защитные корпуса.
-
Простота диагностики и обслуживания:
Светодиодные индикаторы статуса и встроенная диагностика (запись ошибок в память) позволяют операторам быстро определить причину сбоя (например, сбой Ethernet-канала, неисправность DI-сенсора), сокращая время простоя и затраты на обслуживание.
Примеры применения GE IS415UCVHH1A в отраслях
-
Энергетика (ТЭЦ с паровой турбиной 600 МВт):
В ТЭЦ GE IS415UCVHH1A обеспечивает связь между контроллером Mark VIe (управляющим турбиной) и 8 аналоговыми модулями I/O (измерение температуры пара, давления, уровня воды в котле) и 4 частотными преобразователями ESP10B (управление насосами охлаждения). Модуль использует два Ethernet-канала: основной для передачи обычных параметров, резервный — для аварийных сигналов. При превышении температуры пара выше 540 °C GE IS415UCVHH1A передает сигнал в контроллер за < 2 мс, который снижает нагрузку на турбину и активирует дополнительные системы охлаждения через преобразователи ESP10B. Галваническая изоляция защищает контроллер от помех от насосов.
-
Газотурбинная электростанция (ГТЭС с газотурбиной GE 9HA):
На ГТЭС GE IS415UCVHH1A подключен к контроллеру Mark VIe и 6 цифровым сенсорам вибраций (мониторинг состояния ротора турбины) и 2 системами видеонаблюдения. Модуль синхронизирует данные о вибрациях с видеопотоком: при превышении амплитуды вибраций > 0,1 мм GE IS415UCVHH1A отправляет алерт в контроллер и отмечает соответствующий момент в видеозаписи, позволяя инженерам визуально анализировать причину увеличения вибраций. Режим избыточных каналов гарантирует, что даже при сбое основного Ethernet-канала связь с сенсорами не прерывается.
-
Атомная энергетика (турбина парового цикла АЭС):
В АЭС GE IS415UCVHH1A используется для связи между контроллером Mark VIe и 10 шлюзами безопасности (управление доступом к реакторному отсеку) и 5 системами аварийного охлаждения. Модуль поддерживает протокол IEC 61850, что соответствует международным стандартам безопасности АЭС. При неисправности в шлюзе безопасности №3 GE IS415UCVHH1A передает сигнал в контроллер и блокирует доступ к отсеку, а также активирует систему охлаждения через DO-канал. Резервный Fiber Optic-канал гарантирует передачу данных даже при сбое электроснабжения Ethernet-оборудования.
Сравнение GE IS415UCVHH1A с конкурентами
| Параметр | GE IS415UCVHH1A | Конкурентный продукт (Emerson Ovation 1C31234G01 Communication Module) |
|---|---|---|
| Скорость передачи | До 100 Мбит/с (Ethernet) | До 50 Мбит/с (Ethernet) |
| Латенция | < 2 мс | < 5 мс |
| Режим избыточности | 2 канала (автоматическое переключение) | 1 канал (резервный — опционально) |
| Изоляция | 2500 В RMS (стандарт) | 1500 В RMS (стандарт) |
| Протоколы | Modbus TCP, IEC 61850, GE Fiber Optic | Modbus TCP, Ovation 专用 Protocol |
| Температурный диапазон | -30 °C до +70 °C | -20 °C до +60 °C |
Рекомендации по выбору GE IS415UCVHH1A
- Выбирайте GE IS415UCVHH1A, если вам нужно модуль для связи между контроллерами Mark VIe и периферийным оборудованием в энергетических установках с высокими требованиями к скорости и надежности — его высокоскоростная коммуникация и избыточные каналы гарантируют безопасную и непрерывную работу системы.
- Для атомных электростанций или крупных ГТЭС (нулевой допуск к простою) — режим избыточных каналов и поддержка протокола IEC 61850 делают GE IS415UCVHH1A предпочтительнее конкурентов, где резервная связь является опциональной функцией.
- При эксплуатации в турбинных зонах с суровыми условиями (температуры < -20 °C, вибрации) — диапазон -30 °C до +70 °C и устойчивость к вибрациям превосходят возможности Emerson Ovation, обеспечивая стабильную работу без дополнительных защитных мер.
- Если вы используете другое оборудование GE (Mark VIe, ESP10B, IS215) — GE IS415UCVHH1A обеспечивает native-совместимость, избежая задержек в передаче данных и необходимости сложной настройки протоколов.
- Перед покупкой уточните по ссылке требуемые протоколы и количество подключенных устройств — это поможет определить, нужны ли дополнительные адаптеры (например, для Fiber Optic) или расширительные модули.
Меры предосторожности при использовании GE IS415UCVHH1A
- При монтаже GE IS415UCVHH1A в шасси Mark VIe отключите питание шасси и все подключенные устройства — контакт с живыми цепями (24 В DC, Ethernet) может привести к электротравмированию или повреждению модуля.
- Не подключайте или отключайте периферийное оборудование (модули I/O, сенсоры) при включенном питании модуля — это может привести к короткому замыканию и выходу каналов из строя, даже несмотря на защитные механизмы.
- Регулярно проверяйте индикаторы статуса модуля — красный светодиод сигнализирует о критической ошибке (например, сбой канала связи), которую нужно устранить немедленно, чтобы избежать остановки системы.
- Обновляйте firmware GE IS415UCVHH1A только через официальное ПО GE Proficy Machine Edition — использование неофициальных версий может привести к сбоям в работе и потере гарантии.
- Не эксплуатируйте модуль за пределами технических параметров (температура < -30 °C или > +70 °C, влажность > 95%) — это приведет к снижению надежности и выходу модуля из строя раньше срока службы.
