Описание
Сначала представим ключевой продукт: это промышленный модуль цифрового ввода/вывода (I/O) для систем автоматизации энергетики GE IS420ESWBH2A (после предоставления вами ссылки здесь будет добавлена ссылка на продукт), относящий к линейке компонентов GE Mark VIe — он предназначен для интеграции с контроллерами GE Mark VIe (управляющими турбинами, генераторами и другими энергетическими оборудованием) и обеспечивает надежную коммутацию цифровых сигналов в критических процессах с требованиями к высокой отказоустойчивости и синхронности (ТЭЦ, АЭС, ГРС).
Описание продукта

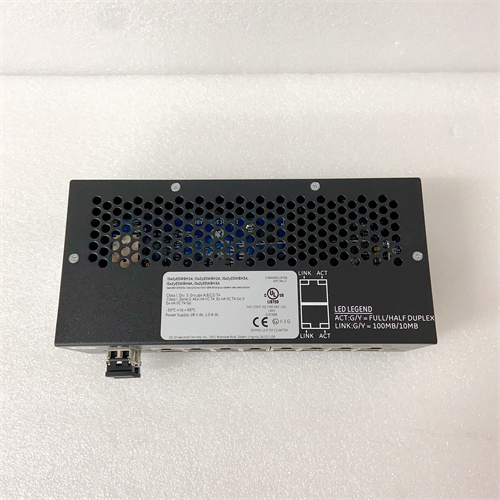

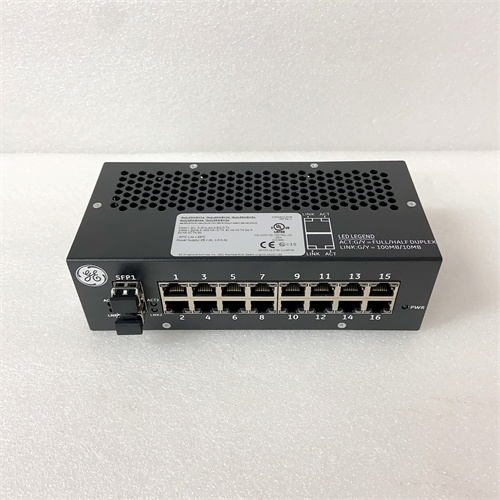

Цифровой модуль GE IS420ESWBH2A — это специализированное устройство, разработанное исключительно для решения задач автоматизации энергетических объектов, где даже кратковременный сбой сигнала может привести к остановке оборудования и серьезным экономическим потерям. Благодаря дублированной (2oo2 — two-out-of-two) архитектуре каналов и встроенной самодиагностикой, GE IS420ESWBH2A гарантирует максимальную надежность — при сбое одного канала резервный автоматически принимает управление, не прерывая передачу данных между контроллером Mark VIe и исполнительными механизмами (аварийные кнопки, датчики положения вентилей, индикаторы состояния). Модуль GE IS420ESWBH2A поддерживает высокоскоростную связь через шину GE Speedtronic (задержка передачи <1 мс), что критично для синхронизации работы турбин и генераторов, где требуется мгновенная реакция на изменения параметров (например, падение напряжения в сети). При использовании GE IS420ESWBH2A (по ссылке на продукт) пользователи получают гарантию соответствия стандартам энергетической безопасности (IEC 61508 SIL 2), включая защиту от электромагнитных помех (EMC Class 3) и устойчивость к вибрациям (по стандарту IEC 60034-1). Также GE IS420ESWBH2A поддерживает настройку через программное обеспечение GE ToolboxST, что позволяет инженерам конфигурировать логику сигнальной обработки (например, взаимное блокирование аварийных остановок или фильтрацию помех от мощных трансформаторов). Компактная конструкция GE IS420ESWBH2A для монтажа в шасси GE Mark VIe упрощает интеграцию с существующими системами, а ясная маркировка терминалов и LED-индикаторы каждого канала упрощают диагностику — операторы могут быстро выявлять неполадки (например, разрыв цепи к датчику) без использования дополнительного оборудования. Благодаря специализации на энергетике, GE IS420ESWBH2A обеспечивает более высокую совместимость с GE Mark VIe и энергетическим оборудованием (например, турбинами GE 7FA, 9HA) по сравнению с универсальными модулями I/O — это снижает риск совместимых проблем и сокращает время настройки системы.
Параметры продукта
- Тип модуля: Цифровой модуль I/O (входы + выходы) для контроллеров GE Mark VIe
- Количество каналов: 16 цифровых входов + 16 цифровых выходов (дублированная 2oo2 архитектура для каждого канала)
- Типы сигналов:
- Входы: 24 В DC (номинальное напряжение), диапазон работы 18–30 В DC (защита от нестабильности энергоснабжения)
- Выходы: 24 В DC, максимальный ток на канал — 0.5 А (подходит для питания реле управления вентилями, аварийных индикаторов)
- Шина связи: GE Speedtronic (скорость передачи до 100 Мбит/с, задержка <1 мс) — для синхронизации с контроллером Mark VIe
- Функции защиты:
- Дублированная защита каналов (2oo2)
- Защита от короткого замыкания (текущий лимит <1 А на выходных каналах)
- Защита от электромагнитных помех (EMC Class 3, соответствует стандартам EN 61000-6-2/3)
- Защита от перегрева (автоматическая блокировка при температуре >70 °C)
- Индикация: LED-индикаторы (зеленый — сигнал активен, красный — ошибка канала, желтый — режим резервного канала) для каждого канала и общей индикация питания/связи
- Напряжение питания: 24 В DC ±10% (подается из шасси GE Mark VIe с дублированным питанием)
- Температурный диапазон эксплуатации: -20 °C до +65 °C (подходит для суровых энергетических условий: от холодных открытых площадок до нагретых турбинных зон)
- Уровень защиты: IP20 (для установки в закрытые шасси GE Mark VIe с принудительной вентиляцией)
- Монтаж: В шасси GE Mark VIe (размеры — 100 мм × 150 мм × 40 мм, 1 слот в шасси)
Преимущества и особенности
- Отказоустойчивость на уровне SIL 2: Дублированная 2oo2 архитектура и соответствие стандарту IEC 61508 SIL 2 делают GE IS420ESWBH2A идеальным для критических энергетических процессов (например, управление турбинными защитными системами), где отказ модуля может привести к аварии.
- Высокоскоростная связь Speedtronic: Задержка передачи <1 мс GE IS420ESWBH2A обеспечивает синхронную работу контроллера Mark VIe и энергетического оборудования — это критично для стабильности работы генераторов при изменяющейся нагрузке в сети.
- Совместимость с GE Mark VIe и энергетическим оборудованием: GE IS420ESWBH2A полностью оптимизирован для работы с контроллерами Mark VIe и турбинами GE (7FA, 9HA) — не требуется дополнительные адаптеры или драйверы, что сокращает время внедрения системы.
- Легкая диагностика и обслуживание: LED-индикаторы каждого канала и функция самодиагностики позволяют операторам быстро локализовать неполадки (например, определить неисправный канал) и устранить их без остановки всего контроллера — это снижает время простоя оборудования.
- Устойчивость к суровым условиям: Работа в диапазоне -20 °C до +65 °C и защита от вибраций/EMC делают GE IS420ESWBH2A подходящим для установки непосредственно near турбинными залами или на открытых площадках ГРС, где оборудование подвергается экстремальным влияниям.
Примеры применения в отраслях
- Энергетика (ТЭЦ): В теплоэлектростанциях GE IS420ESWBH2A используется для связи между контроллером Mark VIe (управляющим газовой турбиной GE 9HA) и датчиками положения вентилей дозировки топлива. Модуль передаёт сигналы о положении вентилей с задержкой <1 мс, а дублированная архитектура гарантирует, что при сбое одного канала подача топлива не прерывается — это предотвращает остановку турбины и падение мощности станции.
- Атомные электростанции (АЭС): В АЭС GE IS420ESWBH2A управляет сигналами от аварийных кнопок и датчиков уровня воды в реакторном охладителе. Модуль соответствует требованиям SIL 2, и его защита от EMC предотвращает искажение сигналов от мощных трансформаторов — при нажатии аварийной кнопки команда на остановку оборудования передаётся мгновенно, обеспечивая безопасность реактора.
- Газоперекачивающие станции (ГРС): На ГРС GE IS420ESWBH2A подключен к контроллеру Mark VIe, управляющему компрессорами газа. Модуль считывает сигналы от датчиков температуры масла в компрессорах (входы) и управляет приводами шлюзовых клапанов (выходы) — устойчивость к низким температурам (-20 °C) гарантирует работоспособность в северных регионах, а высокоскоростная связь предотвращает перегрев компрессоров.
- Гидроэлектростанции (ГЭС): В ГЭС GE IS420ESWBH2A коммутирует сигналы от датчиков положения лопасть ротора и аварийных остановок. Модуль передаёт данные о положении лопасть в контроллер Mark VIe с задержкой <1 мс, что позволяет регулировать скорость ротора в режиме реального времени и предотвращать превышение допустимых скоростей.
Сравнение с конкурентами
| Параметр | GE IS420ESWBH2A | Конкурентный модуль (например, Siemens S7-400 SM 423F) |
|---|---|---|
| Уровень SIL | SIL 2 (IEC 61508) | SIL 2 (требует дополнительных модулей защиты) |
| Архитектура каналов | 2oo2 (дублированная) | 1oo1 (одноканальная, без резерва) |
| Задержка передачи | <1 мс (через Speedtronic) | ~5 мс (через PROFINET) |
| Температурный диапазон | -20 °C до +65 °C | 0 °C до +60 °C |
| Совместимость с турбинами | Полная с GE 7FA/9HA | Ограниченная (требует адаптеров) |
| Гарантийный срок | 5 лет (стандарт для GE энергетических модулей) | 3 года |
Рекомендации по выбору
- Убедитесь в совместимости с контроллером GE Mark VIe: GE IS420ESWBH2A разработан исключительно для работы с системой Mark VIe — если вы используете другие контроллеры (например, Siemens S7-1500F), он не подойдет без сложных адаптеров, что увеличивает риск сбоев.
- Оцените требования к отказоустойчивости: Для критических энергетических процессов (управление турбинами, реакторами) дублированная 2oo2 архитектура GE IS420ESWBH2A является обязательным условием — конкуренты с одномодульной архитектурой не обеспечивают достаточной надежности.
- Проверьте условия эксплуатации: Если модуль должен устанавливаться near турбинными залами (температура до +65 °C) или на открытых площадках (температура до -20 °C), GE IS420ESWBH2A с широким температурным диапазоном подойдет лучше, чем модели с границами 0–60 °C.
- Учтите нужду в синхронности: Для управления турбинами и генераторами задержка передачи <1 мс **GE IS420ESWBH2A** критически важна — модули с задержкой >5 мс могут привести к несинхронной работе оборудования и повреждению (подробности в спецификации по ссылке на продукт).
Меры предосторожности
- Монтаж GE IS420ESWBH2A должен выполняться только квалифицированным персоналом, прошедшим обучение по работе с системой GE Mark VIe — неправильное подключение каналов может нарушить дублированную архитектуру и снизить уровень безопасности.
- При замене модуля используйте только оригинальные компоненты GE: Неоригинальные аналоги не соответствуют требованиям SIL 2 и могут привести к сбоям в работе защитных систем — покупайте модули через авторизованных дилеров GE.
- Регулярно выполняйте проверку самодиагностики: Согласно рекомендациям GE, запускайте процедуру самодиагностики GE IS420ESWBH2A раз в 3 месяца — это позволяет выявить деградацию каналов на ранних стадиях и заменить модуль до полного сброса.
- Не эксплуатируйте модуль за пределами температурного диапазона (-20 °C до +65 °C): Перегрев может привести к выходу из строя дублированных каналов, а переохлаждение — к конденсации влаги в терминалах и короткому замыканию.
- При обслуживании отключайте только один канал одновременно: Для сохранения работоспособности системы при замене канала не отключайте оба канала сразу — используйте режим «резервного перевода» через ToolboxST, чтобы избежать остановки оборудования.
IS420ESWBH2A
