Обзор автоматизационного оборудования: GE IS420ESWBH2A
Сначала представим ключевой продукт — GE IS420ESWBH2A (ссылка на продукт будет предоставлена позже, когда вы пришлете адрес), который относится к линейке коммуникационных модулей для систем автоматизации энергетических установок (в частности, турбин и генераторов) от бренда GE — глобального лидера в решениях для энергетики и тяжелой промышленности. GE IS420ESWBH2A отличается высокой надежностью и глубокой интеграцией в системы GE Mark VIe (управление турбинами) и GE Speedtronic, что делает его критическим элементом для обеспечения стабильной передачи данных между компонентами автоматизированной системы.
Описание продукта

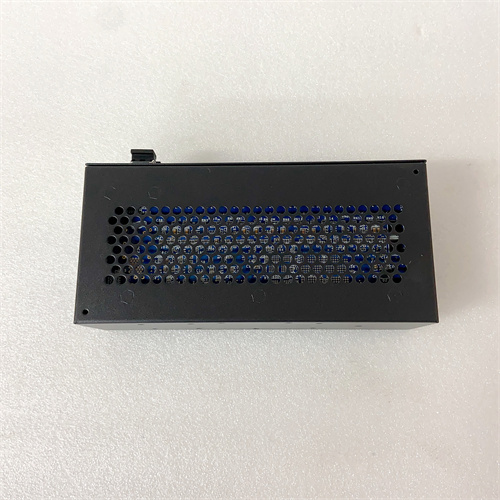

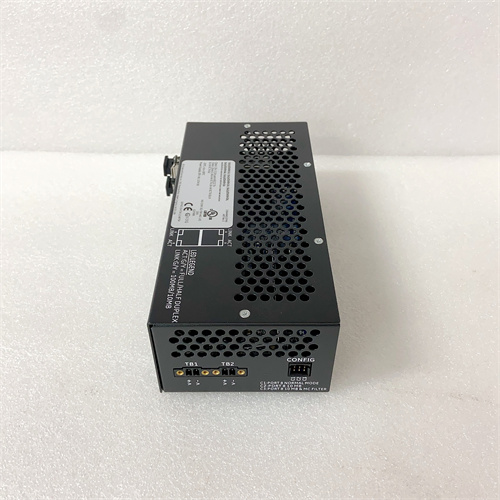

GE IS420ESWBH2A (ссылка на продукт) — это специализированный модуль коммуникации (Ethernet Switch Module) для систем GE Mark VIe, разработанный для организации надежной сети передачи данных между контроллерами, модулями I/O, панелями операторского управления и SCADA-системами. Продукт поддерживает современные промышленные протоколы Ethernet, что позволяет синхронизировать работу всех компонентов автоматизированной системы — например, передавать данные о параметрах турбины (температура, скорость, давление) от сенсоров к контроллеру, а также отправлять команды управления к исполнительным механизмам.
Благодаря компактной конструкции и стандартным разъемам GE IS420ESWBH2A (ссылка на продукт) легко монтируется в шкафы систем Mark VIe и заменяет устаревшие коммуникационные модули без перестройки всей инфраструктуры. Особенно важно отметить, что GE IS420ESWBH2A поддерживает технологию редунданции сети (комплексная защита от сбоев связи), что исключает одиночные точки отказа и гарантирует непрерывную передачу данных даже при выходе из строя отдельных каналов. Кроме того, GE IS420ESWBH2A (ссылка на продукт) прошел строгие тесты на устойчивость к вибрациям, электромагнитным помехам и суровым температурным условиям (характерным для энергетических установок), что подтверждает его работоспособность в критических режимах. Модуль также управляется через программное обеспечение GE CIMPLICITY HMI/SCADA, что упрощает конфигурацию портов, мониторинг состояния сети и диагностику неисправностей в реальном времени.
Технические параметры
Технические характеристики GE IS420ESWBH2A (ссылка на продукт) отвечают высоким требованиям к коммуникационным модулям для энергетических систем:
- Тип коммутации: Ethernet-коммутатор с 8 портами 10/100/1000 Mbps (Gigabit Ethernet) — поддержка полудуплексного/полнодуплексного режима.
- Поддерживаемые протоколы:
- Стандартные Ethernet-протоколы: IEEE 802.3, IEEE 802.3u, IEEE 802.3ab;
- Промышленные протоколы: Modbus TCP, Ethernet/IP, PROFINET — для совместимости с контроллерами Mark VIe и другими оборудованием GE.
- Редунданция: Поддержка протоколов редунданции Rapid Spanning Tree Protocol (RSTP) и Media Redundancy Protocol (MRP) — автоматическое переключение на резервный канал при сбое основного.
- Питание:
- Входное напряжение: 24 В DC ±10% (для логики коммутации) и 125 В DC ±5% (опционально, для расширенной защиты);
- Потребление энергии: ≤15 Вт при полной нагрузке — низкое энергопотребление снижает эксплуатационные издержки.
- Рабочая температура: Диапазон эксплуатации от -10 °C до +60 °C — устойчив к переменным температам в технических помещениях электростанций.
- Защита корпуса: Класс защиты IP20 (для монтажа в закрытых шкафах) и соответствие стандарту EMC EN 61000-6-2 — защищает от пыли и электромагнитных помех.
- Время переключения при сбое: ≤50 мс (при использовании RSTP/MRP) — обеспечивает минимальную задержку при восстановлении связи.
Преимущества и особенности
GE IS420ESWBH2A (ссылка на продукт) имеет ряд уникальных преимуществ, которые выделяют его среди аналоговых коммуникационных модулей:
- Высокоскоростная коммутация Gigabit Ethernet: 8 портов 10/100/1000 Mbps обеспечивают быструю передачу больших объемов данных (например, логи параметров турбины, видео с камер мониторинга) — критически важно для систем, где требуется реальное время реакции.
- Многоуровневая редунданция сети: Поддержка RSTP и MRP делает GE IS420ESWBH2A устойчивым к сбоям коммуникаций — автоматическое переключение на резервный канал предотвращает остановку системы даже при разрыве кабеля или выходе из строя другого коммутатора.
- Глубокая интеграция с GE Mark VIe: Идеальная совместимость с системой управления турбинами Mark VIe позволяет избежать проблем с синхронизацией данных и сократить время на внедрение — модуль автоматически распознается контроллером и не требует сложной ручной настройки.
- Простота диагностики: Интеграция с GE CIMPLICITY HMI позволяет операторам отслеживать состояние каждого порта GE IS420ESWBH2A, логировать ошибки связи и быстро выявлять причину сбоя (например, неисправный кабель, перегрузка порта) — снижает время простоя на обслуживание.
- Устойчивость в суровых условиях: Тестирование на вибрации (10 Гц-2000 Гц, 1 Г), электромагнитные помехи и температурные перепады делает GE IS420ESWBH2A подходящим для эксплуатации вблизи турбин и генераторов, где условия часто выходят за рамки стандартных промышленных параметров.
Примеры применения в отраслях
GE IS420ESWBH2A (ссылка на продукт) широко используется в энергетических отраслях и промышленных объектах с сложными системами автоматизации:
- Теплоэлектростанции (ТЭС): В системах управления парогенераторными турбинами — GE IS420ESWBH2A организует сеть между контроллерами Mark VIe, модулями I/O (например, GE DS200SDCCG1AEC) и панелями операторского управления, передавая данные о температуре пара, скорости шпинделя и выходной мощности генератора.
- Газотурбинные электростанции (GTES): В контроллерах газотурбин — модуль обеспечивает связь между датчиками газового расхода, контроллерами сгорания и SCADA-системами, гарантируя оптимальную работу турбины и снижение расхода топлива.
- Комбинированные цикловые электростанции (CCGT): В системах синхронизации газотурбин и паротурбин — GE IS420ESWBH2A координирует передачу данных между двумя циклами, максимизируя общую эффективность энергопроизводства и поддерживая стабильную подачу электроэнергии в сеть.
- Промышленные объекты с собственными электростанциями: В крупных металлургических заводах и химических предприятиях — модуль управляет сетью между резервными турбинными генераторами и основными системами контроля, обеспечивая непрерывное электроснабжение критических производственных линий.
Сравнение с конкурентами
В сравнении с аналогичными Ethernet-коммутаторами для энергетических систем других брендов (например, Siemens SCALANCE XB216, ABB ES820) GE IS420ESWBH2A (ссылка на продукт) демонстрирует преимущества в интеграции и редунданции:
| Параметр сравнения | GE IS420ESWBH2A | Конкурентный продукт 1 (Siemens SCALANCE XB216) | Конкурентный продукт 2 (ABB ES820) |
|---|---|---|---|
| Количество портов Gigabit Ethernet | 8 | 16 | 8 |
| Поддерживаемые протоколы редунданции | RSTP, MRP | RSTP, PROFINET MRP | RSTP, RapidRing |
| Время переключения при сбое | ≤50 мс | ≤100 мс | ≤70 мс |
| Интеграция с системами | Идеальная (GE Mark VIe) | Идеальная (Siemens SPPA-T3000) | Идеальная (ABB Symphony Plus) |
| Устойчивость к вибрациям | 10 Гц-2000 Гц, 1 Г | 10 Гц-1000 Гц, 0,5 Г | 10 Гц-1500 Гц, 0,8 Г |
Советы по выбору и предостережения
Советы по выбору
- Перед покупкой GE IS420ESWBH2A (ссылка на продукт) убедитесь, что ваша энергетическая установка использует систему GE Mark VIe — модуль максимально эффективен при работе с этой платформой, и интеграция с другими системами может потребовать дополнительных адаптеров.
- Оцените количество подключаемых устройств: GE IS420ESWBH2A имеет 8 портов — если требуется подключить больше оборудования (контроллеры, модули I/O, панели), рассмотрите использование нескольких модулей в конфигурации с редунданцией.
- При проектировании сети учтите необходимость редунданции: если остановка коммуникаций критична для работы установки, настройте RSTP или MRP на GE IS420ESWBH2A — это снизит риск простоя до минимума.
Предостережения
- GE IS420ESWBH2A (ссылка на продукт) должен устанавливаться и настраиваться только квалифицированным персоналом с сертификацией GE — неправильная конфигурация протоколов редунданции или подключение кабелей может привести к сбою сети и остановке системы.
- Не используйте GE IS420ESWBH2A за пределами указанных технических параметров (например, температура ниже -10 °C или напряжение выше 26,4 В DC) — это повышает риск выхода модуля из строя и потери связи.
- Регулярно обновляйте прошивку GE IS420ESWBH2A через официальное ПО GE — обновления исправляют уязвимости безопасности и улучшают стабильность работы протоколов редунданции.
- При монтаже модуля обеспечьте достаточное пространство для охлаждения (не менее 5 см вокруг корпуса) — перегрев может снизить скорость коммутации и срок службы GE IS420ESWBH2A.
