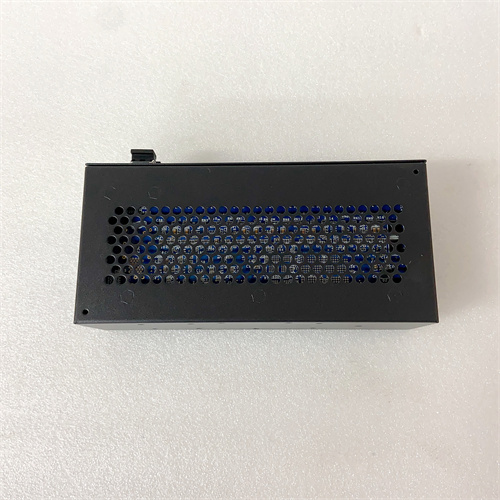

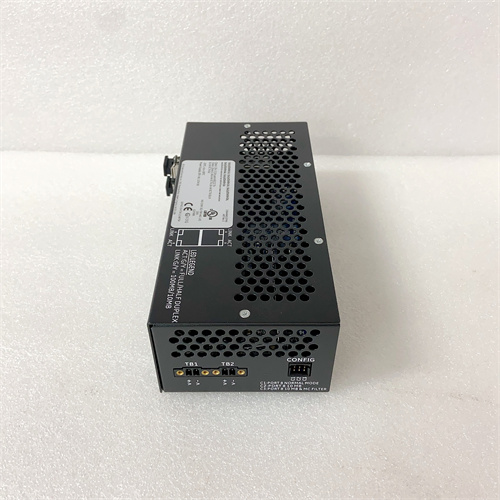

GE IS420PPNGH1A

Описание

Общая информация о продукте

Технические параметры продукта

• Входные характеристики:
  • Тип входного напряжения: Трехфазное АК (АС) — поддерживает диапазон 380–480 ВАК (частота 50/60 Гц, допуск ±10%) — совместимо с большинством индустриальных электроснабжительных сетей (стандарт для крупных энергетических и нефтегазовых объектов).
  • Максимальный входной ток: 5 А (при номинальном напряжении 400 ВАК) — низкое потребление входного тока, не создающее перегрузку на электросеть.
  • Защита входа: Встроенный предохранитель (6 А, медноразрушающий) + фильтр электромагнитных помех (EMC) класса C2 — защищает модуль от перегрузок по току и подавляет высокочастотные помехи от внешних устройств (например, инверторов, силовых контакторов).
• Выходные характеристики:
  • Тип выходного напряжения: Постоянное напряжение (DC) — два независимых канала выхода, оптимизированных для разных компонентов системы Mark VIe:
    • Канал 1: 5 ВДК, максимальный выходной ток 20 А — для питания логики контроллеров (например, IC695CPU330), цифровых модулей I/O (например, GE 531X303MCPBDG1) и микропроцессоров.
    • Канал 2: 24 ВДК, максимальный выходной ток 10 А — для питания аналоговых модулей (например, GE IC670MDL640), сенсоров (вибрационные датчики, термокупели) и исполнительных механизмов (соленоиды, маленькие реле).
  • Стабильность выходного напряжения: Точность ±0.5% от номинального значения (например, для 5 ВДК — диапазон 4.975–5.025 ВДК) — критически важна для стабильной работы аналоговых модулей, где даже небольшие отклонения напряжения могут искажать измерения параметров turbomachinery.

    – 纹波系数 (пulsations): <10 мВ (пик-пик) — минимальные пульсации выходного напряжения, предотвращающие искажения сигналов в аналоговых модулях и логических компонентах.

• Функции защиты и мониторинга:
  • Защита выхода: Для каждого канала — защита от короткого замыкания (автоматическое отключение при токе >25 А для 5 ВДК / >12 А для 24 ВДК) + защита от перегрева (отключение при температуре компонентов >85 °C) — предотвращает повреждение модуля и подключенных к нему устройств.
  • Мониторинг параметров: Встроенные датчики напряжения и тока на каждом выходном канале — данные о параметрах передаются в контроллер Mark VIe через шину backplane, позволяя операторам отслеживать состояние питания в реальном времени (например, через панель оператора GE IC752SPL013-BA).
  • Аварийный сигнал: Дигитальный выход “авария” (NO-контакт, максимальный ток 1 А) — срабатывает при любом сбое модуля (например, короткое замыкание на выходе, перегрев), отправляя сигнал на контроллер для активации алертов (звуковой сигнал, красный индикатор на панели).
• Операционные условия и конструкция:
  • Температурный диапазон: 0 °C до +60 °C — адаптирован к условиям промышленных шкафов с принудительной вентиляцией (стандарт для систем turbomachinery, где температура может расти из-за близости к нагретым элементам турбины).
  • Класс защиты корпуса: IP20 (по стандарту IEC 60529) — защищает внутренние компоненты от пыли и посторонних предметов диаметром >12 мм; монтируется внутри шкафа системы Mark VIe, поэтому дополнительная защита от воды не требуется.
  • Система охлаждения: Пассивное охлаждение через алюминиевый радиатор — эффективное удаление тепла от трансформаторов и выпрямительных блоков, без необходимости в шумных вентиляторах (важно для объектов с требованиями к низкому уровню шума, например, лабораторные установки или объекты в жилых зонах).
  • Конструкция: Модуль для монтажа в шину backplane Mark VIe — стандартные размеры (220×150×80 мм), совместим с рамками шкафов серии Mark VIe, без необходимости в дополнительных крепежных элементах.

Преимущества и особенности

1. Два независимых выходных канала (5 ВДК + 24 ВДК): GE IS420PPNGH1A объединяет в себе питание для двух типов компонентов системы Mark VIe, что экономит место в шине backplane и снижает количество соединений (отсутствует необходимость в двух отдельных модулях питания). Например, в газотурбинной электростанции один модуль GE IS420PPNGH1A может одновременно питать контроллер Mark VIe (5 ВДК) и вибрационные датчики турбины (24 ВДК), упрощая схему электроснабжения и уменьшая вероятность ошибок при монтаже.
2. Высокая стабильность и низкие пульсации: Точность выходного напряжения ±0.5% и纹波系数 <10 мВ делают GE IS420PPNGH1A идеальным для критических аналоговых систем — например, при питании модуля GE IC670MDL640 (аналоговый ввод для температуры турбины) стабильное 24 ВДК гарантирует, что измерения температуры будут иметь погрешность <0.1 °C, что критично для контроля тепловых процессов в турбине.
3. Комплексная система защиты: Защита от короткого замыкания, перегрева и электромагнитных помех повышает надежность GE IS420PPNGH1A — даже при ошибках монтажа (например, короткое замыкание на выходе 24 ВДК) модуль автоматически отключается, не повреждаясь и не вызывая перебоев в работе других компонентов системы Mark VIe. Аварийный сигнал позволяет операторам быстро реагировать на сбои, предотвращая развитие аварий turbomachinery.
4. Интеграция с системой Mark VIe: Модуль GE IS420PPNGH1A разработан специально для контроллеров Mark VIe — автоматически распознается системой при запуске, не требует сложной настройки параметров (все характеристики предустановлены для оптимальной работы с компонентами Mark VIe). Данные о состоянии питания (напряжение, ток) передаются в контроллер, что позволяет интегрировать мониторинг питания в общую систему диагностики turbomachinery (например, в SCADA-систему GE CIMPLICITY).

Примеры применения в отраслях

• Энергетика (газотурбинная электростанция): В газотурбинной электростанции мощностью 120 МВт GE IS420PPNGH1A является основным модулем питания системы управления турбиной Mark VIe. Канал 1 (5 ВДК, 20 А) питает контроллер IC695CPU330 и два цифровых модуля I/O (GE 531X303MCPBDG1), отвечающих за коммутацию сигналов аварийной остановки. Канал 2 (24 ВДК, 10 А) питает четыре аналоговых модуля GE IC670MDL640 (для считывания температуры вала, вибрации и давления газов) и восемь вибрационных датчиков eddy current. Встроенная EMC-фильтрация подавляет помехи от инверторов турбины, а стабильность выходного напряжения гарантирует точность измерения параметров — это критично для предотвращения перегрева турбины и оптимизации её КПД.
• Нефтегазовая промышленность (компрессорная станция газопровода): На компрессорной станции длиной 500 км GE IS420PPNGH1A питает систему управления центробежным компрессором Mark VIe. Канал 1 (5 ВДК) питает логику контроллера и модуль коммуникации GE IC660HHM501 (для передачи данных в центральную SCADA-систему). Канал 2 (24 ВДК) питает датчики скорости вала компрессора (tachometers) и модуль обработки сигналов GE IS200SPROH1AAB MRP663860. При кратковременном падении входного напряжения (до 340 ВАК) модуль поддерживает стабильный выход (5 ВДК ±0.5%), предотвращая сбой в системе контроля и остановку компрессора — это важно для обеспечения непрерывной транспортировки газа по трубопроводу.
• Химическая промышленность (паротурбина для привода насосов): В химическом заводе GE IS420PPNGH1A питает систему управления паротурбиной, приводящей насосы для подачи химикатов. Канал 1 (5 ВДК) питает цифровой модуль I/O, который управляет клапанами подачи пара; канал 2 (24 ВДК) питает термокупели, измеряющие температуру пара в турбине, и соленоиды клапанов. Защита от короткого замыкания на канале 24 ВДК предотвращает повреждение модуля при ошибочном подключении соленоида, а аварийный сигнал активирует алерт на панели оператора GE IC752SPL013-BA — оператор может быстро устранить неисправность, не останавливая весь процесс.
• Металлургия (теплоэнергетический блок сталеплавильного цеха): В сталеплавильном цехе GE IS420PPNGH1A питает систему управления теплоэнергетическим блоком (котел + паротурбина). Канал 1 (5 ВДК) питает контроллер Mark VIe и логику модуля регулирования топлива; канал 2 (24 ВДК) питает датчики давления пара и модуль управления вентиляторами котла. Пассивное охлаждение модуля гарантирует его стабильную работу в условиях повышенной температуры (до 55 °C в шкафу автоматизации), а низкие пульсации выходного напряжения обеспечивают точность измерения давления пара — это критично для предотвращения превышения давления и разрыва трубопроводов.

Сравнение с конкурентами

Советы по выбору и меры предосторожности

• Советы по выбору:
  1. Убедитесь в совместимости с системой управления — GE IS420PPNGH1A разработан для контроллеров GE Mark VIe; если используется другая система (например, Siemens S7-1500), выберите модуль питания соответствующей серии (например, Siemens PM 1507) для избежания проблем с интеграцией.
  2. Рассчитайте требуемый выходной ток — суммарный ток потребителей на каждом канале не должен превышать максимальный выходной ток модуля (20 А для 5 ВДК, 10 А для 24 ВДК). Например, если на канале 5 ВДК подключены контроллер (2 А), 2 модуля I/O (3 А каждый) и 1 модуль коммуникации (1 А), суммарный ток 8 А — это безопасно для GE IS420PPNGH1A (максимум 20 А).
  3. Оцените условия эксплуатации — при работе в шкафах с температурой >55 °C GE IS420PPNGH1A с диапазоном 0–60 °C подходит лучше, чем конкуренты с более узким диапазоном; для объектов с сильными электромагнитными помехами
